M161 ENGINE MECHANICAL 1B2 -- 25

DAEWOO MY_2000

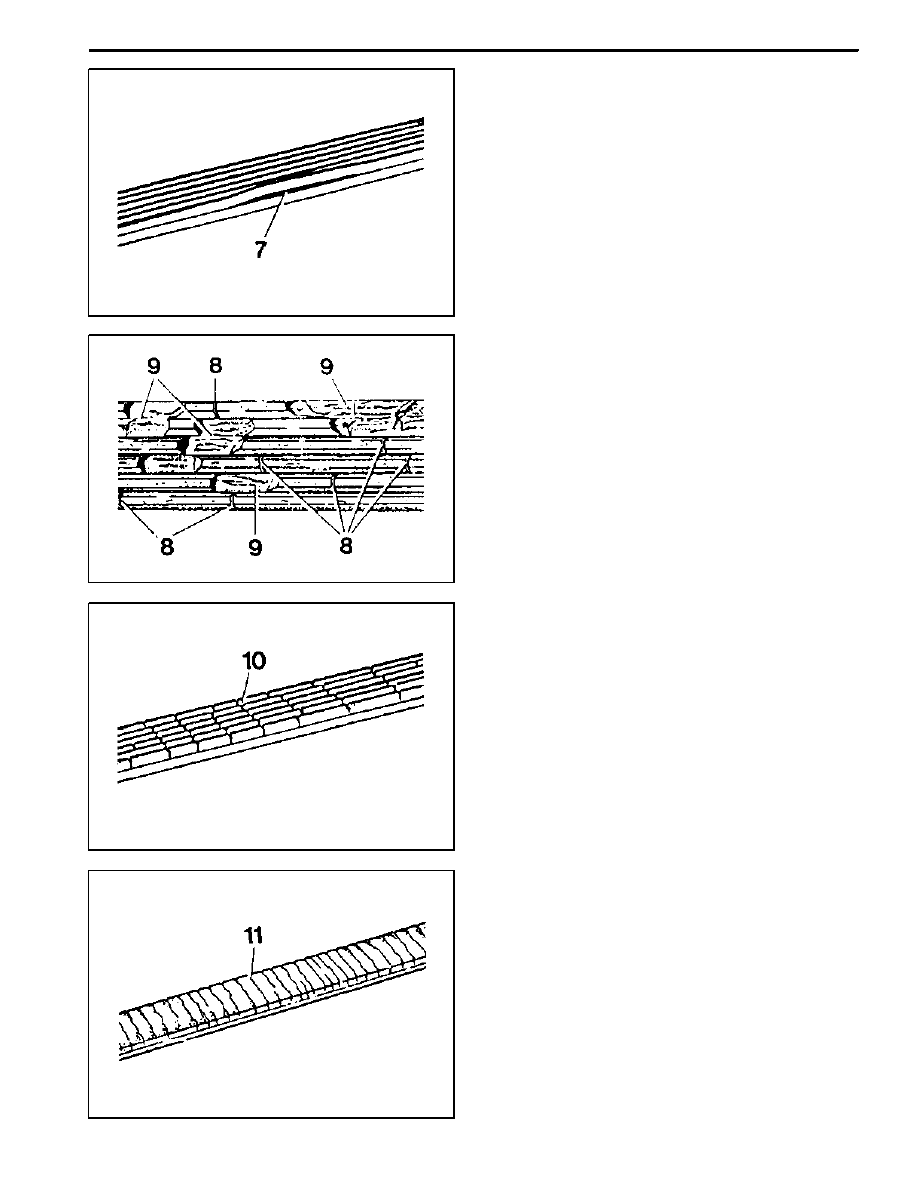

7. Rib detached from the base of belt.

8. Splits across the rib.
9. Sections of rib torn out.

10. Splits across several ribs.

11. Splits across the back of the belt.

1B2 -- 26 M161 ENGINE MECHANICAL

DAEWOO MY_2000

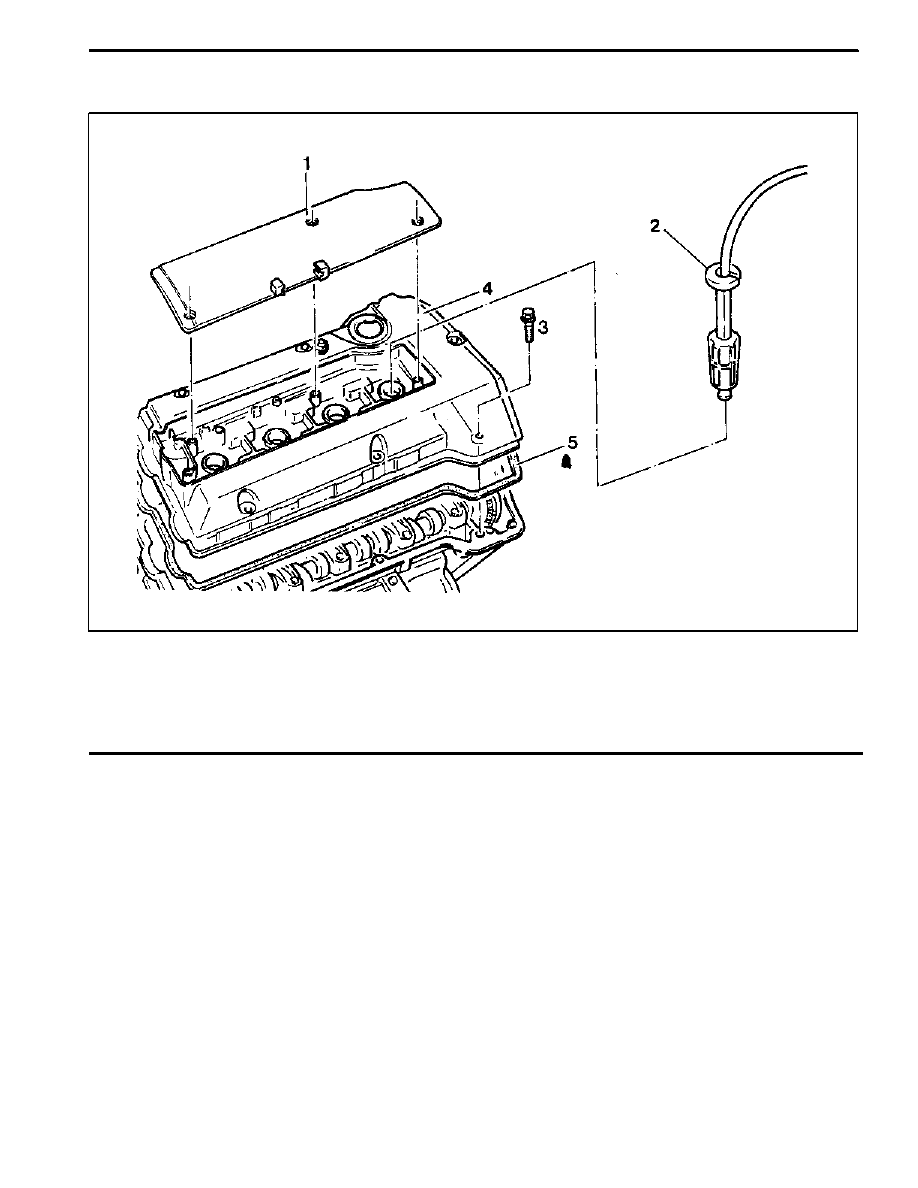

CYLINDER HEAD COVER

1 Spark Plug Cover

2 Spark Plug Connector

3 Bolt (M6 X 45 : 4 pieces, M6 X 60 : 6 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

4 Cylinder Head Cover

5 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

M161 ENGINE MECHANICAL 1B2 -- 27

DAEWOO MY_2000

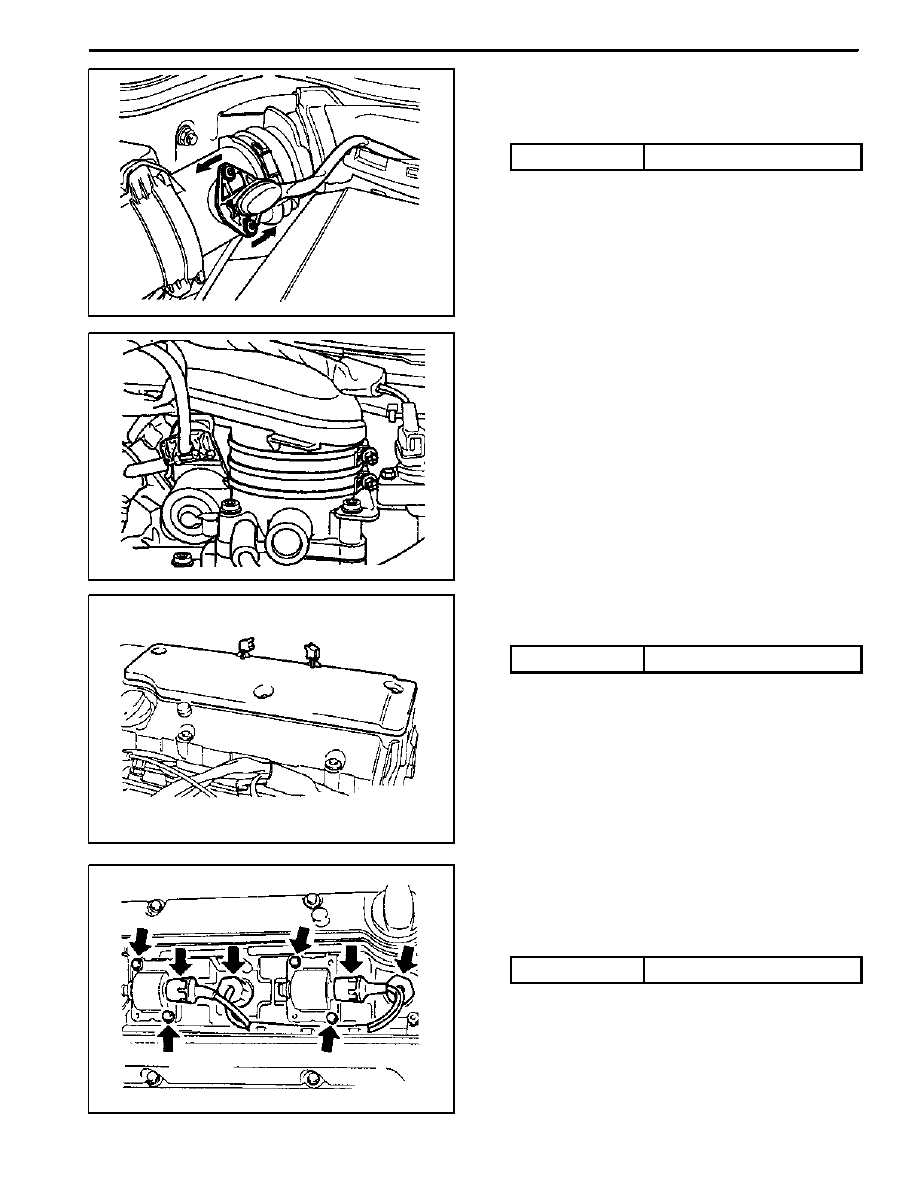

Removal & Installation Procedure

1. Remove the intake air duct.

Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

2. Remove the spark plug cover.

Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: Release 3 screws from the spark plug cover and

remove the cover for M161 Engine coil.

3. Remove the spark plug connector and ignition cable.
4. Unscrew the bolts (3) and remove the head cover and

the gasket.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: Replace the gasket with a new one if necessary.
5. Installation should follow the removal procedure in

the reverse order.

6. Check for oil leaks by operating the engine.

1B2 -- 28 M161 ENGINE MECHANICAL

DAEWOO MY_2000

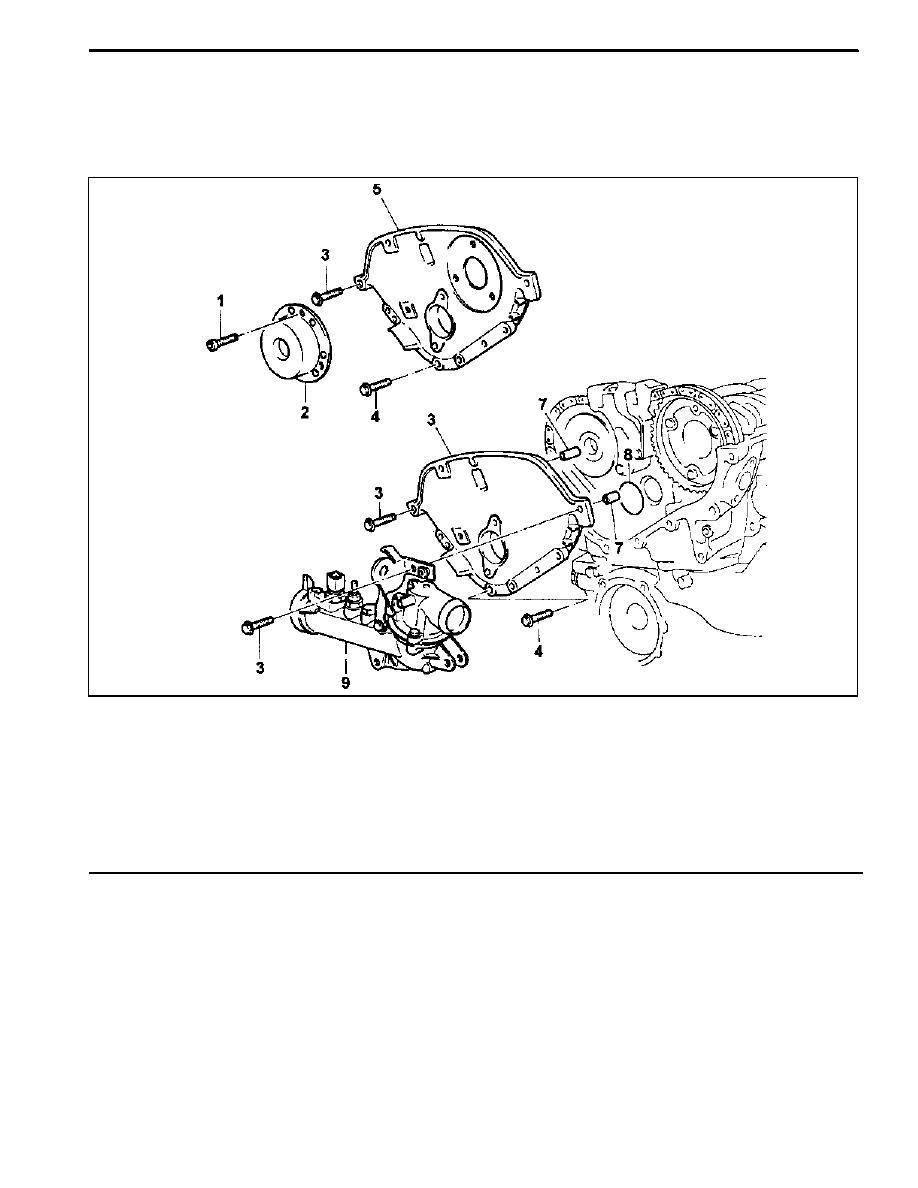

CYLINDER HEAD FRONT COVER

Preceding Work: Removal of cylinder head cover

Removal of thermostat housing assembly
Removal of engine hanger bracket

1 Bolt (M6 X 16, 3 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Camshaft Adjuster

3 Bolt (M8 X 35, 2 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

4 Bolt (M6 X 22, 6 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

5 Front Cover (E23 : M161.973)

6 Front Cover (E20 : M161.943)

7 Sleeve

8 O--ring

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Thermostat Housing
