M162 ENGINE MECHANICAL 1B1 -- 71

DAEWOO MY_2000

Tools Required
000 589 58 43 00 Chain Assembly
DW110--120 Holding Pin

Replacement Procedure

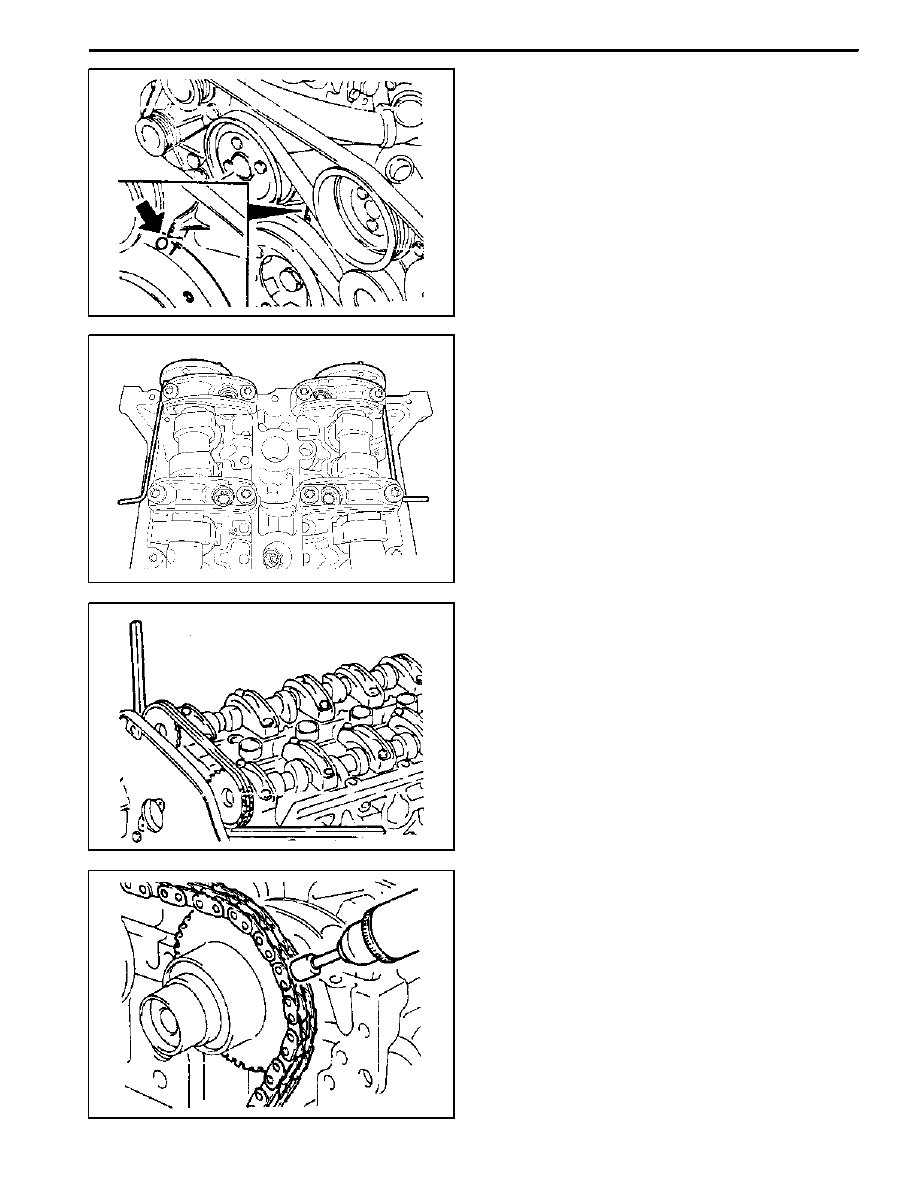

1. Position the No.1 cylinder to TDC (OT).

2. Insert the holding pin DW110--120 to the intake and

exhaust camshaft flange not to rotate camshaft.

3. Remove the chain tensioner.

4. Mount the wedges to both sides of the camshaft

sprocket as shown in the figure.

5. Cover the chain housing with a clean cloth, and grind

off the timing chain pin from the intake camshaft

sprocket with the grinder.

1B1 -- 72 M162 ENGINE MECHANICAL

DAEWOO MY_2000

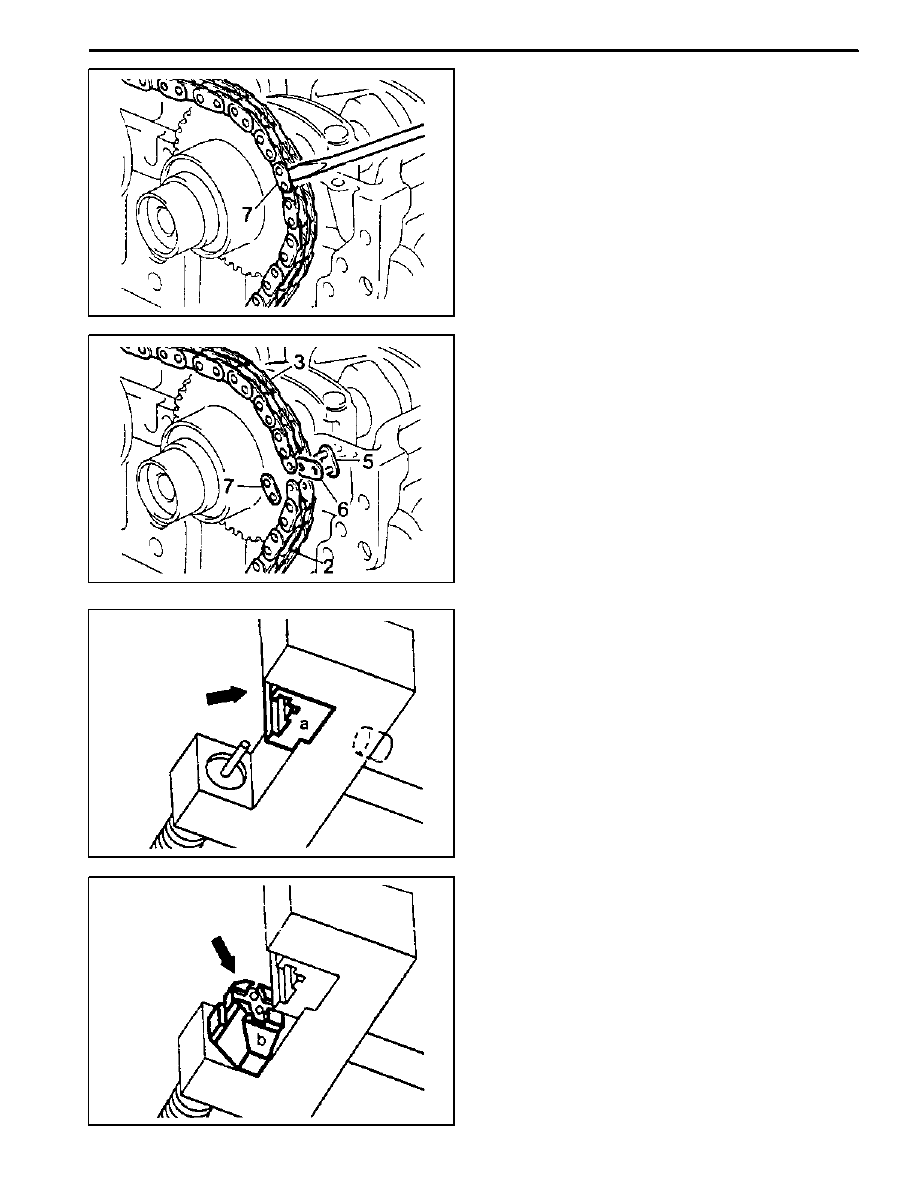

6. Remove the outer plate (7) with the screw driver and

remove the link (5).

7. Connect the new timing chain (2) to the used timing

chain (3) with the link (5), center plate (6, thickness

1.6mm), and the outer plate (7).

8. Rotate the crankshaft in the direction if engine revo-

lution by pressing the new timing chain against the

exhaust camshaft sprocket to prevent it to be

tangled.

Notice: Be sure to remove the wedge before cranking

the engine.

9. Take out the used timing chain out from the chain

housing.

10. Connect both separators of the new timing chain

with the link (5) and the center plate (6).

11. Install the jaw (a) and the thrust piece (b) to the

chain assembly 000 589 58 43 00 as shown in the

figures.

M162 ENGINE MECHANICAL 1B1 -- 73

DAEWOO MY_2000

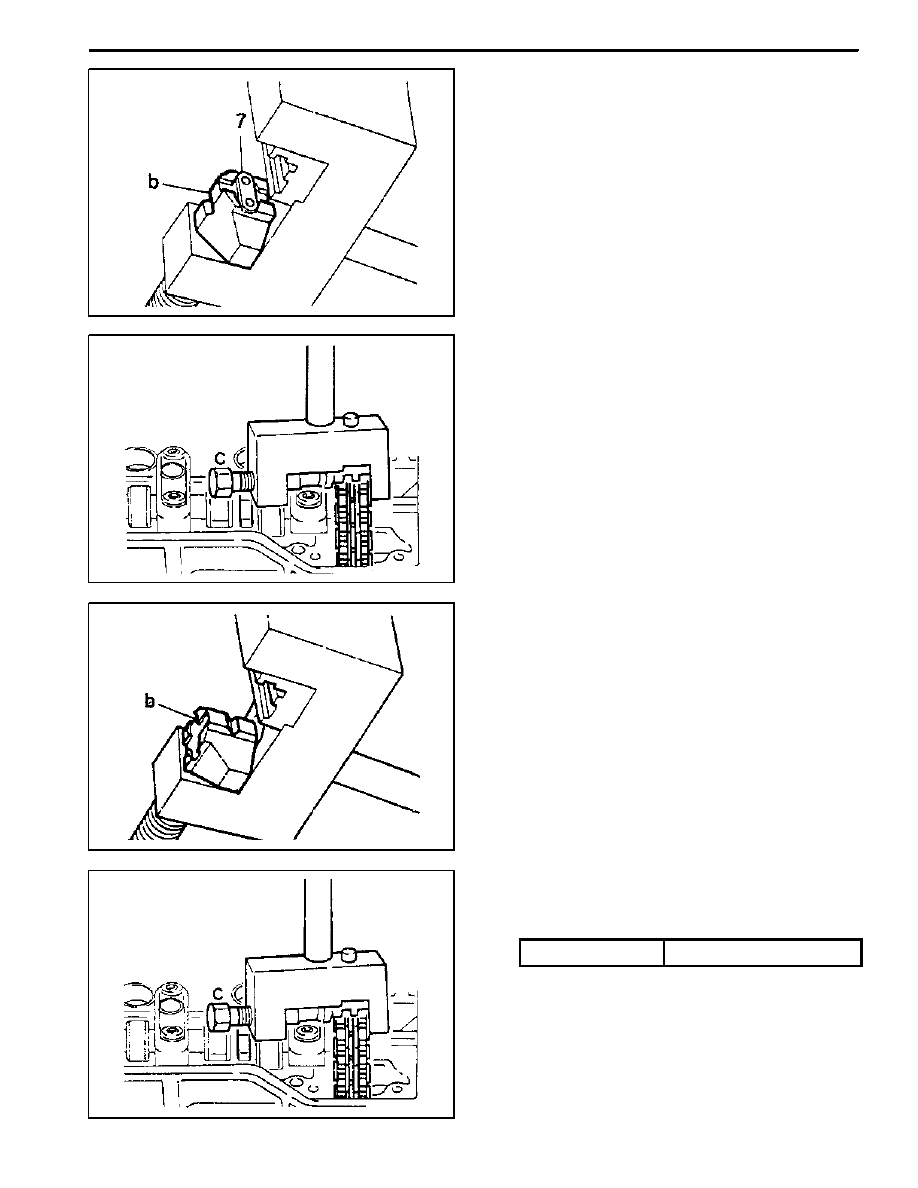

12. Place the outer plate (7, thickness 1.2mm) inside

the thrust piece (b).

13. Install the chain assembly 000 589 58 43 00 above

the link and tighten the spindle (c) until a block is felt.

14. Place the chain assembly 000 589 58 43 00.

15. Replace the thrust piece (b) as shown in the figure.

16. Install the chain assembly 000 589 58 43 00 to the

link pin and tighten the spindle (c).
Installation Notice

Tightening Torque

30 NSm (22 lb-ft)

1B1 -- 74 M162 ENGINE MECHANICAL

DAEWOO MY_2000

17. Rivet the link pin.

Check the condition and it again if necessary.

18. Install the chain tensioner.

Installation Notice

Tightening

Screw Plug

40 NSm

(30 lb-ft)

Tightening

Torque

Tensioner
Assembly

72 -- 88 NSm

(53 -- 65 lb-ft)

19. Check the camshaft timing position.
