SsangYong Korando II (1996-2006 year). Manual - part 23

M162 ENGINE MECHANICAL 1B1 -- 63

DAEWOO MY_2000

Tools Required
111 589 01 59 00 Supporting Bar
111 589 18 61 00 Lever Pusher
111 589 25 63 00 Thrust Piece
602 589 00 40 00 Engine Lock
DW110--090 Connecting Hose
DW110--100 Valve Tappet Remover

Removal & Installation Procedure

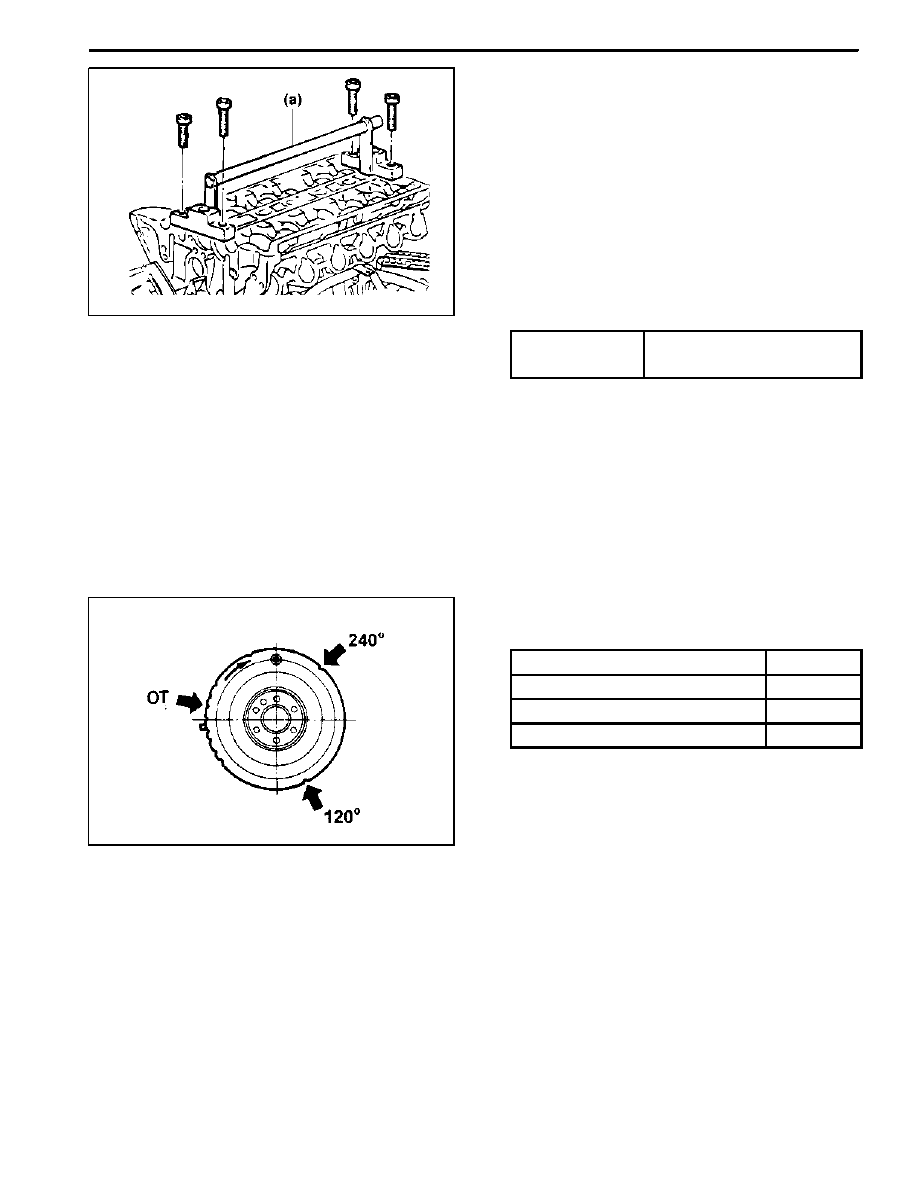

1. Place the supporting bar 111 589 01 59 00 (a) at the

camshaft bearing cap and tighten them with the bear-

ing cap bolt.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

2. Turn the crankshaft to position the each cylinder pis-

ton at TDC.

Mark on The Vibration Damper

Cylinder

OT

1, 6

120°

2, 5

240°

3, 4

Notice

D

Remove the valve spring only at TDC.

D

Always rotate the crankshaft by holding the chain to

prevent from timing chain damage and tangling, and

for smooth rotation.

1B1 -- 64 M162 ENGINE MECHANICAL

DAEWOO MY_2000

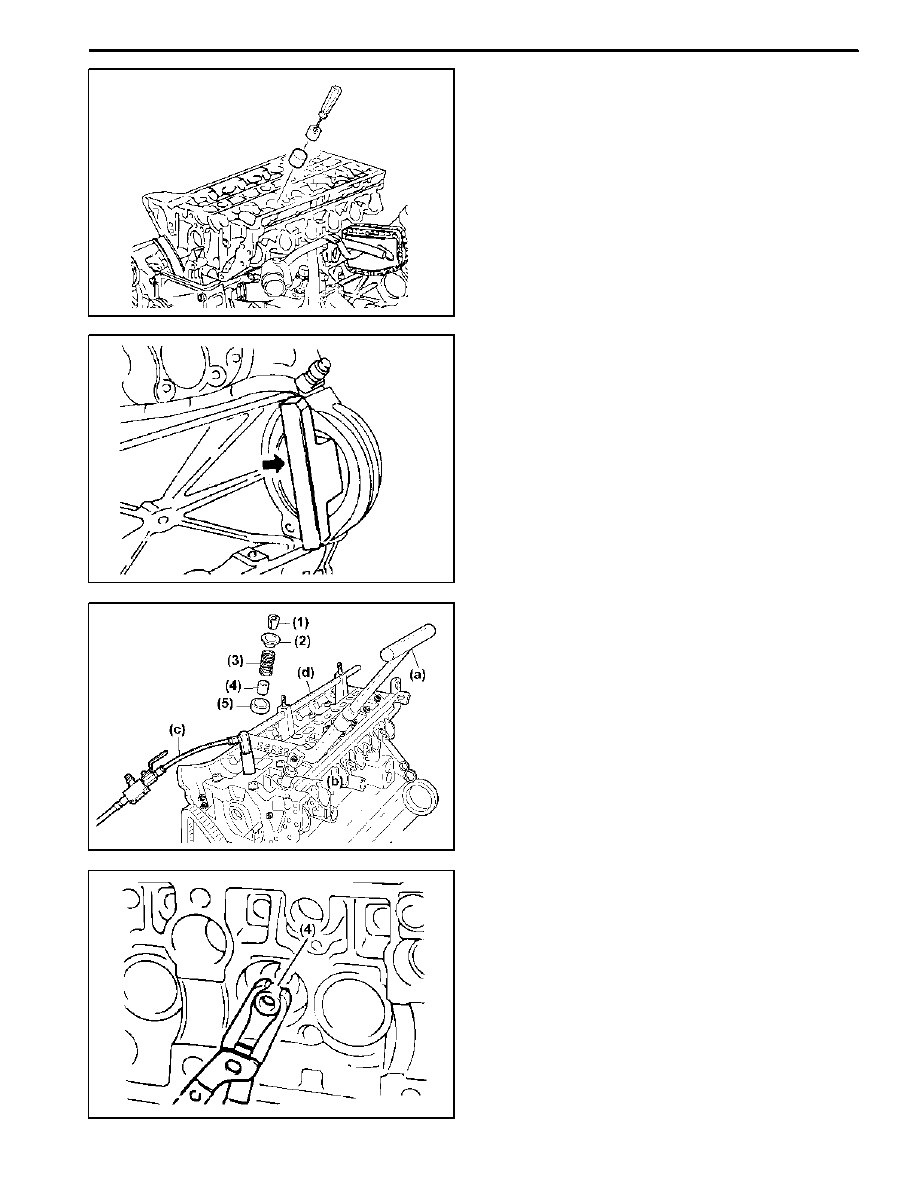

3. Remove the valve tappet using the valve tappet re-

mover DW110--100.

4. Install the connecting hose DW110--090 (c) to the

spark plug hole.

5. Install the engine lock 602 589 00 40 00 to the ring

gear to prevent the crankshaft from rotating.

6. Blow up with compressed air.

7. Install the supporting bar 111 589 01 59 00 (d) and

the lever pusher 111 589 18 61 00 (a).

8. Mount the thrust piece 111 589 25 63 00 (b) vertical-

ly to the valve spring retainer (2).

9. Press the valve spring (3) by using the lever pusher

111 589 18 61 00 (a).

10. Remove the valve cotter (1) using the pincette.
11. Remove the upper retainer (2) and the valve spring

(3).

12. Remove the valve stem seal (4) and replace if nec-

essary.

Notice: Check the valve stem seal for damage and re-

place if necessary.
13. Remove the lower retainer (5).
Notice: Check the retainer for damages and replace

with a new one if necessary.

M162 ENGINE MECHANICAL 1B1 -- 65

DAEWOO MY_2000

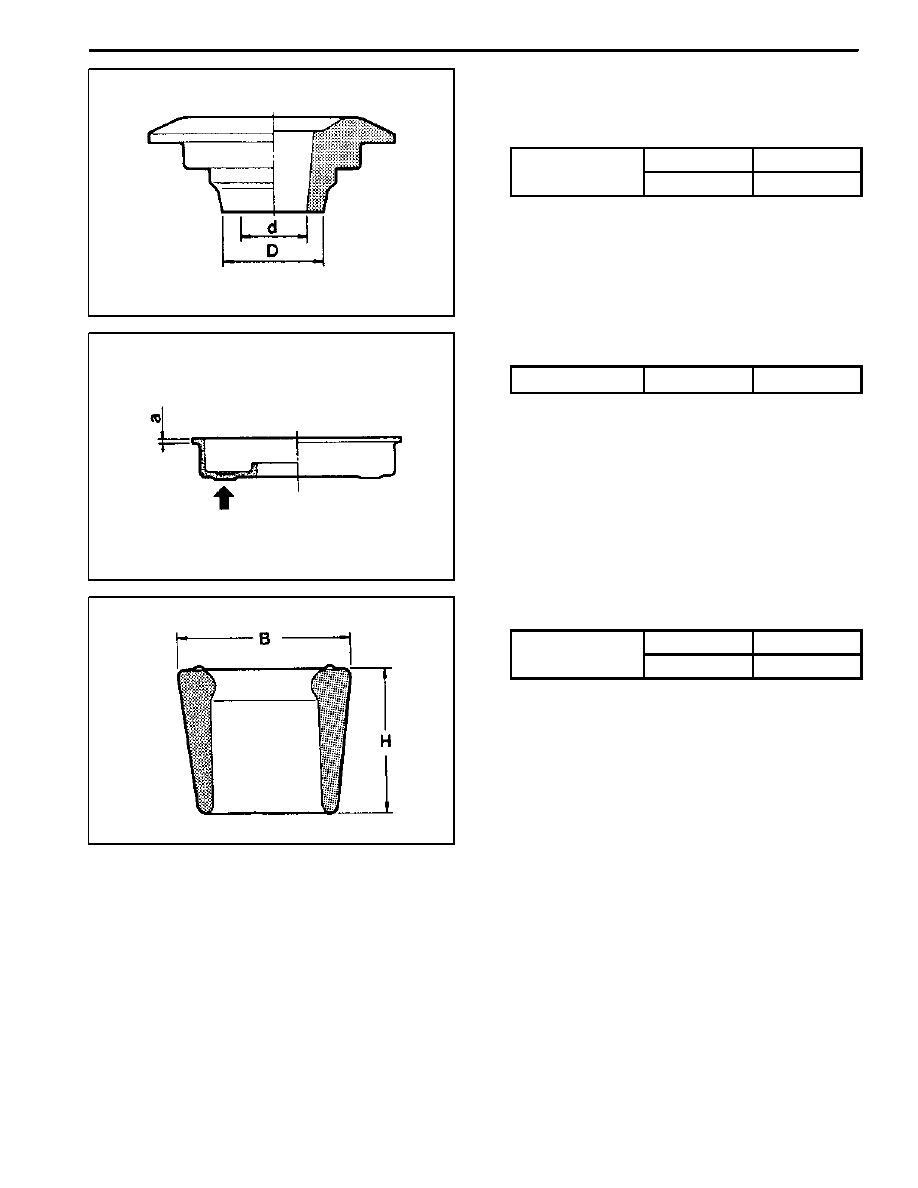

Test (Upper and Lower Valve Tappet and

Valve Cotter)

D

Upper Valve Spring Retainer

Size (mm)

(d)

8.5

Size (mm)

(D)

12.3

D

Lower Valve Spring Retainer

Thickness (mm)

(a)

0.8 -- 1.0

D

Valve Cotter

Size (mm)

(B)

9.0

Size (mm)

(H)

9.2 -- 9.8

1B1 -- 66 M162 ENGINE MECHANICAL

DAEWOO MY_2000

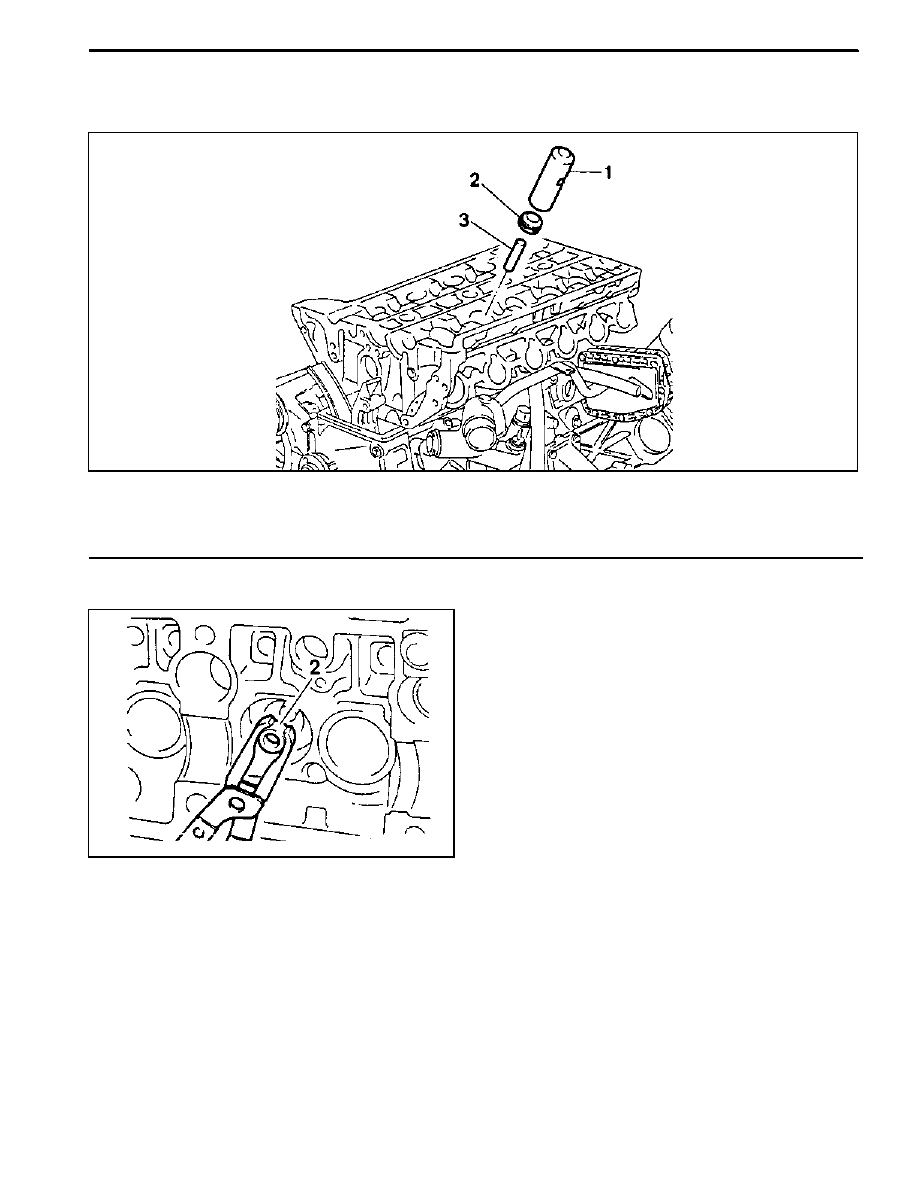

VALVE STEM SEAL

Preceding Work: Removal of valve spring

1 Drift 119 589 00 43 00

2 Valve Stem Seal

3 Protective Sleeve

Tools Required
119 589 00 43 00 Drift

Replacement Procedure

1. Remove the valve stem seal (2) using the pliers.
Notice: Check the valve stem seal for damage and re-

place if necessary.
2. Coat the valve stem seal with oil and assemble it with

the protective sleeve.

3. Insert the valve stem seal by pressing it with the drift

119 589 00 43 00.
