1B1 -- 50 M162 ENGINE MECHANICAL

DAEWOO MY_2000

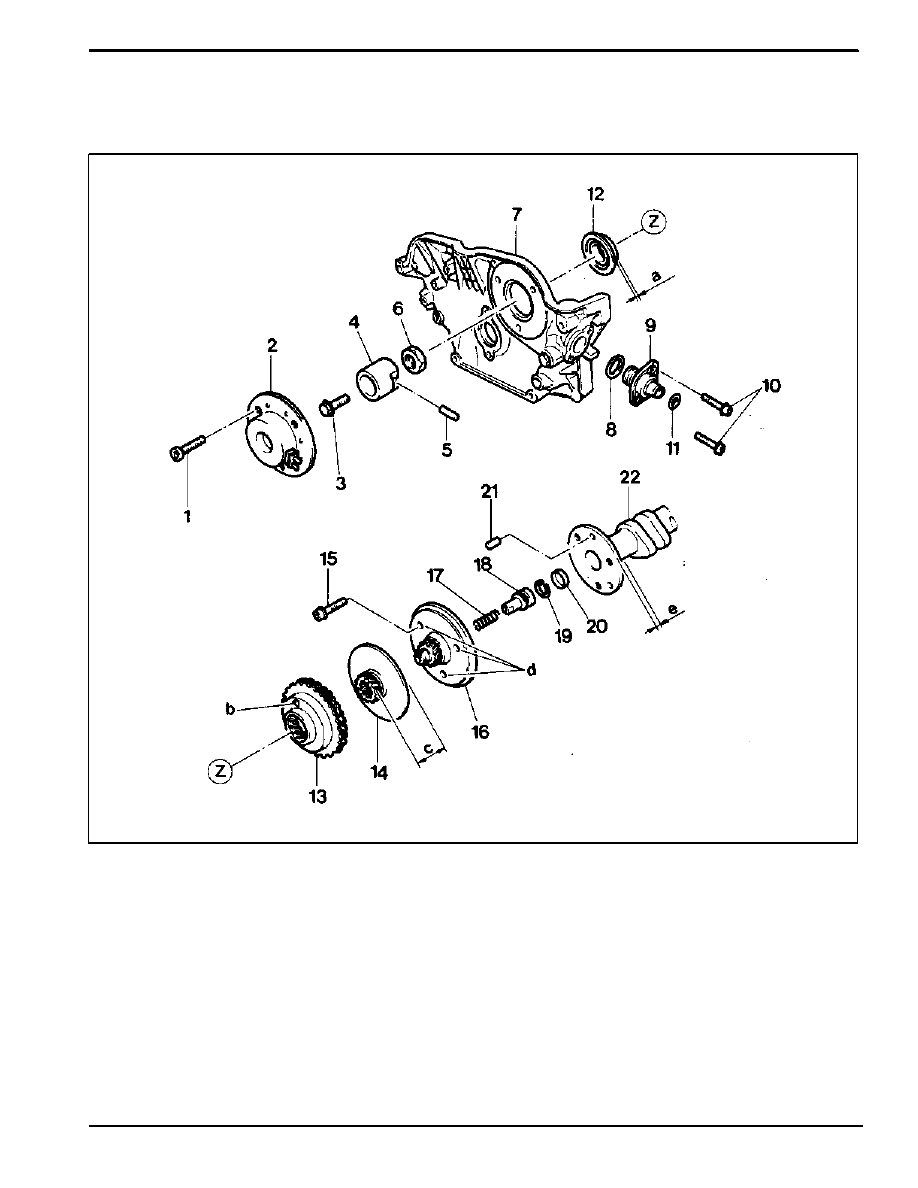

CAMSHAFT ADJUSTER

Preceding Work: Removal of cylinder head cover

Removal of cylinder head front cover

1 Bolt (M6 x 16, 3 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Magnet Assembly (2 Pin Connector)

3 Bolt

35 NSm (26 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

4 Armature

5 Roll Pin

6 Nut (M20 x 1.5)

60--70 NSm (44--52 lb-ft)

. . . . . .

7 Front Cover

8 Seal

9 Camshaft Position Sensor

10 Bolt (M6 x 16, 2 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

11 Seal

12 Seal Cover

13 Camshaft Sprocket and Position Indicator (b)

14 Adjuster Piston

15 Flange bolt (M7 x 13, 3 pieces)

1st step 18--22 NSm (13--16 lb-ft)

. . . . . . . . . . .

2nd step 60° ± 5°

16 Flange Shaft

17 Compression Spring

18 Control Piston

19 Circlip

20 Oil Gallery

21 Pin

22 Intake Camshaft

M162 ENGINE MECHANICAL 1B1 -- 51

DAEWOO MY_2000

Removal & Installation Procedure

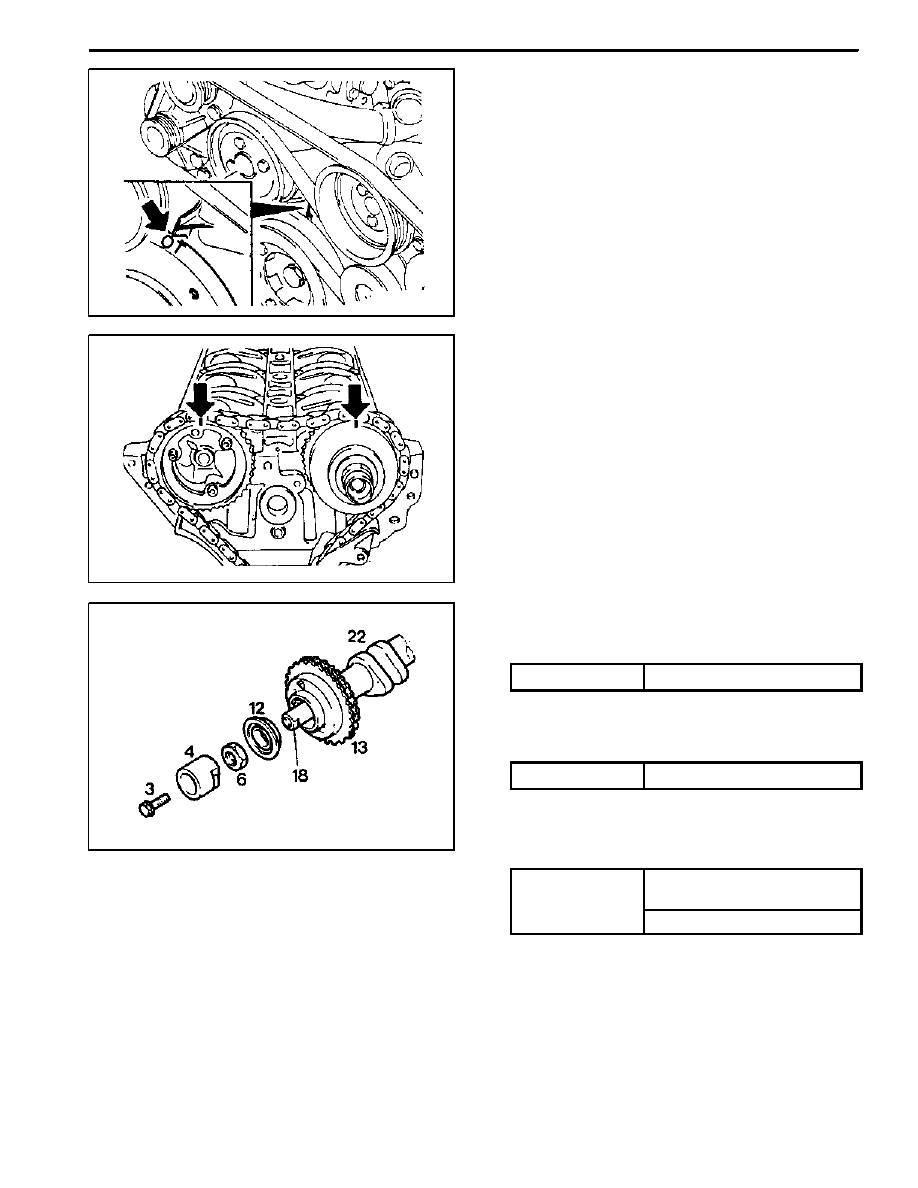

1. Turn the crankshaft to the direction of engine rotation

and position the no.1 cylinder piston at TDC which the

camshaft is positioned at OT.

2. Remove the cylinder head front cover.
3. Paint the alignment marks (arrows) on the intake and

exhaust camshaft sprocket and the timing chain.

3 Bolt

13 Camshaft Sprocket

4 Amarture

18 Control Piston

6 Nut (M20 x 1.5)

22 Intake Camshaft

12 Seal Cover

4. Unscrew the bolt (3) from the armature (4) and re-

move the armature.
Installation Notice

Tightening Torque

35 NSm (26 lb-ft)

5. Unscrew the nut (6) and remove the ring and seal

cover (11).
Installation Notice

Tightening Torque

60 -- 70 NSm (44 -- 52 lb-ft)

6. Unscrew the sprocket bolt from the exhaust camshaft

and remove the sprocket.
Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

The sprocket bolt is designed to be used only once,

so always replace with new one.

1B1 -- 52 M162 ENGINE MECHANICAL

DAEWOO MY_2000

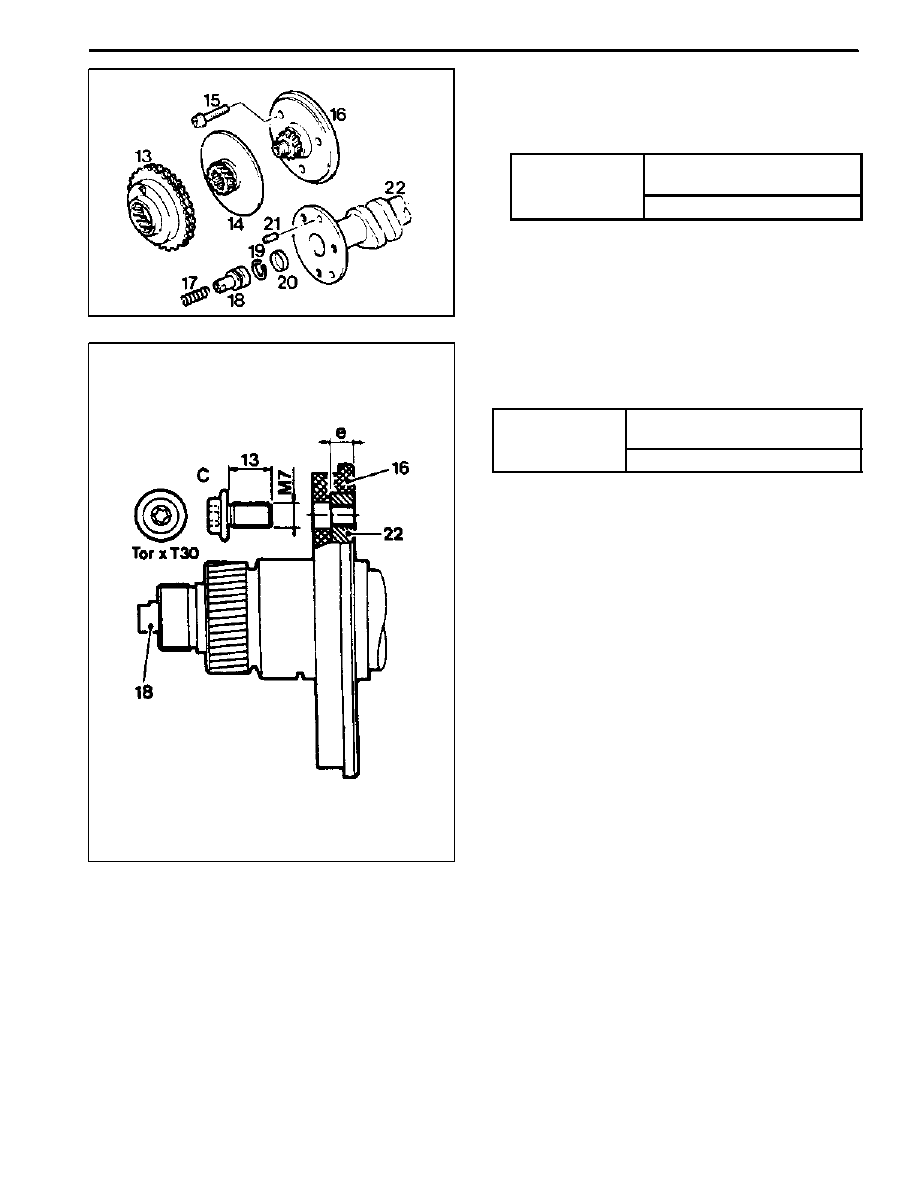

7. Remove the camshaft sprocket (13) and adjust piston

(14), and remove the flange shaft (16) from the intake

camshaft (22) after removing the bolt (15).
Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

The sprocket bolt is designed to be used only once,

so always replace with new one.

8. Installation should follow the removal procedure in

the reverse order.

9. Adjust the camshaft timing.

CAMSHAFT SPROCKET BOLT

Intake Flange Shaft Bolt

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The sprocket bolts are designed to be used only

once, so always replace with new one.

C. M7 x 13 Collar Bolt Torx--T30

e. 6.8 mm

16. Flange Shaft
18. Control Piston
22. Intake Camshaft

M162 ENGINE MECHANICAL 1B1 -- 53

DAEWOO MY_2000

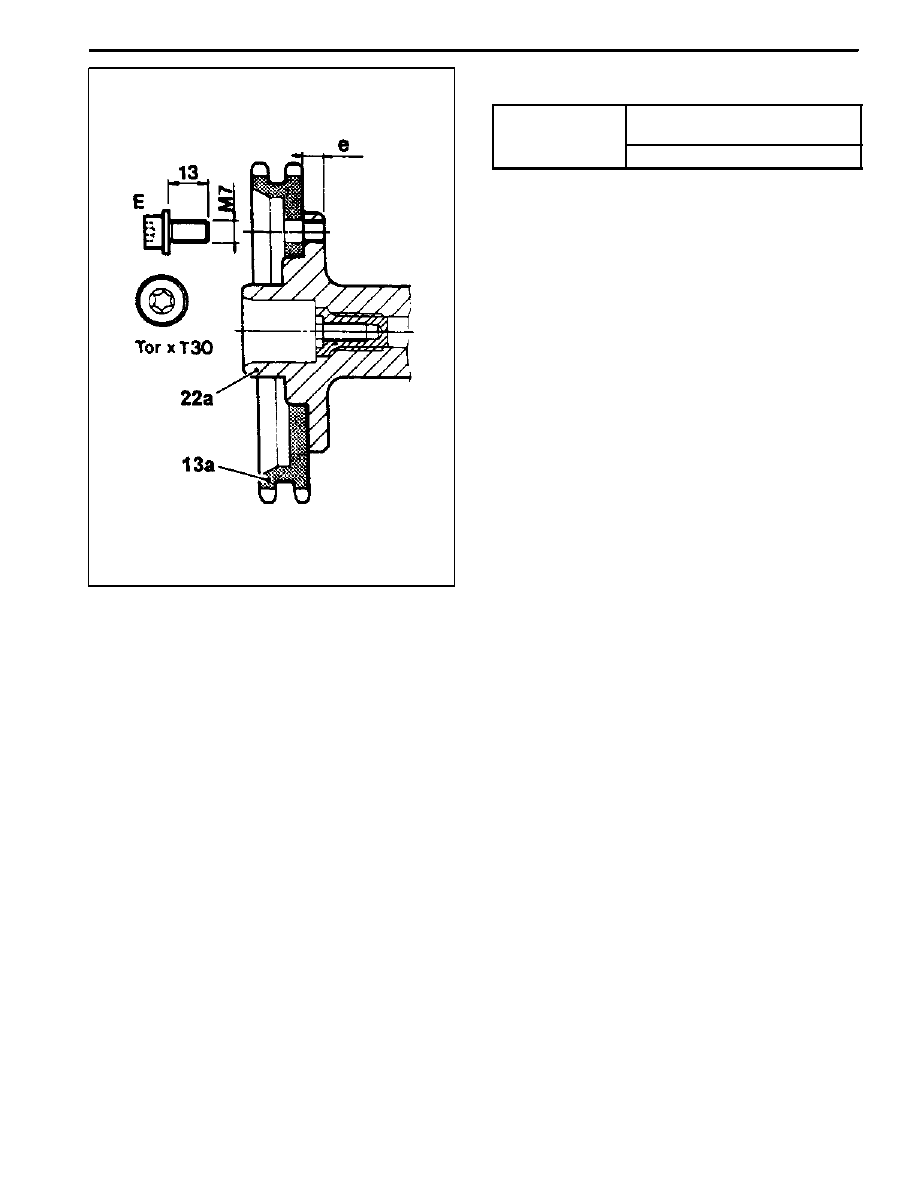

Exhaust Camshaft Sprocket Bolt

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The sprocket bolts are designed to be used only

once, so always replace with new one.

E. M7 x 13 Collar Bolt Torx--T30

e. 6.8 mm

13a. Camshaft Sprocket
22a. Exhaust Camshaft
