1B1 -- 22 M162 ENGINE MECHANICAL

DAEWOO MY_2000

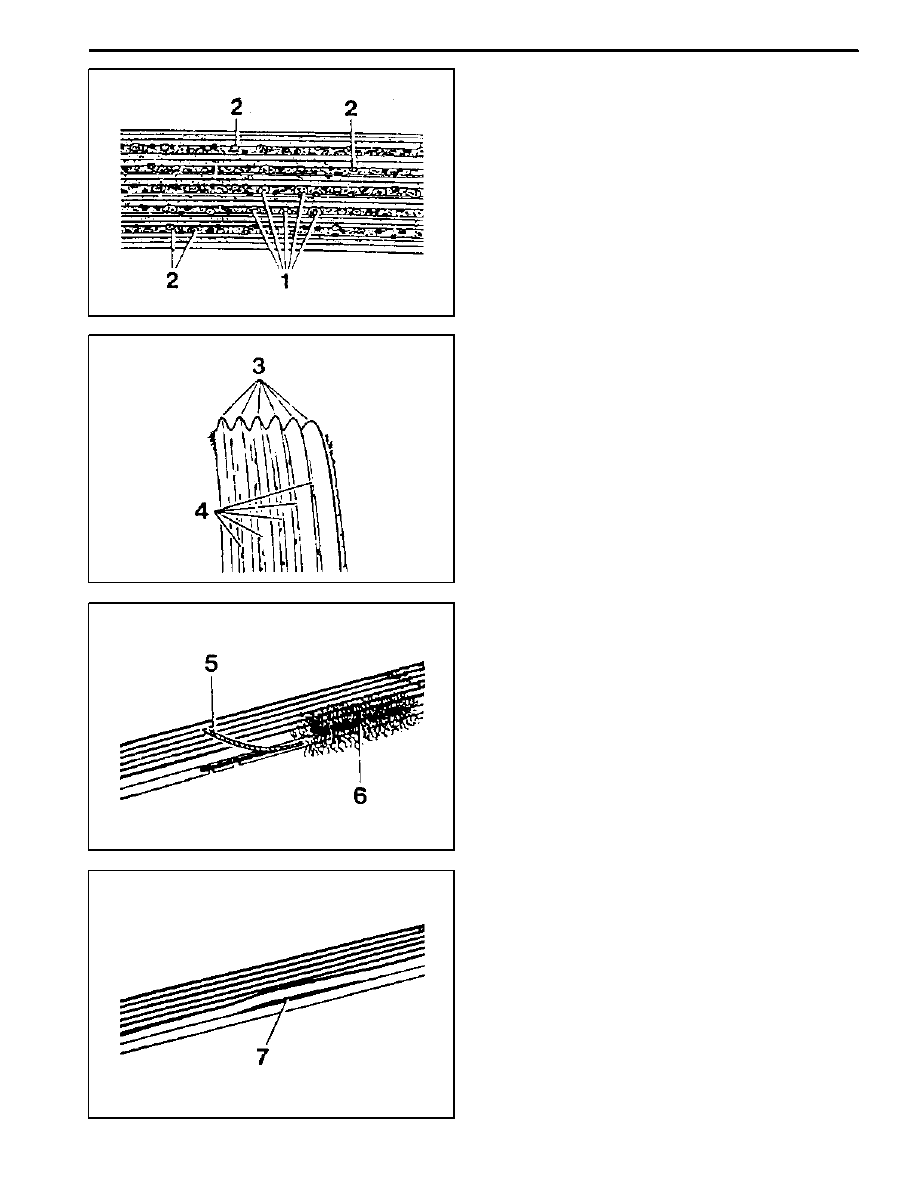

1. Rubber lumps in the base of rib.
2. Dirt or grit ingrained.

3. Pointed rib.
4. Belt cord visible in the base of rib.

5. Cord torn out at the side.
6. Outer cords frayed.

7. Rib detached from the base of belt.

M162 ENGINE MECHANICAL 1B1 -- 23

DAEWOO MY_2000

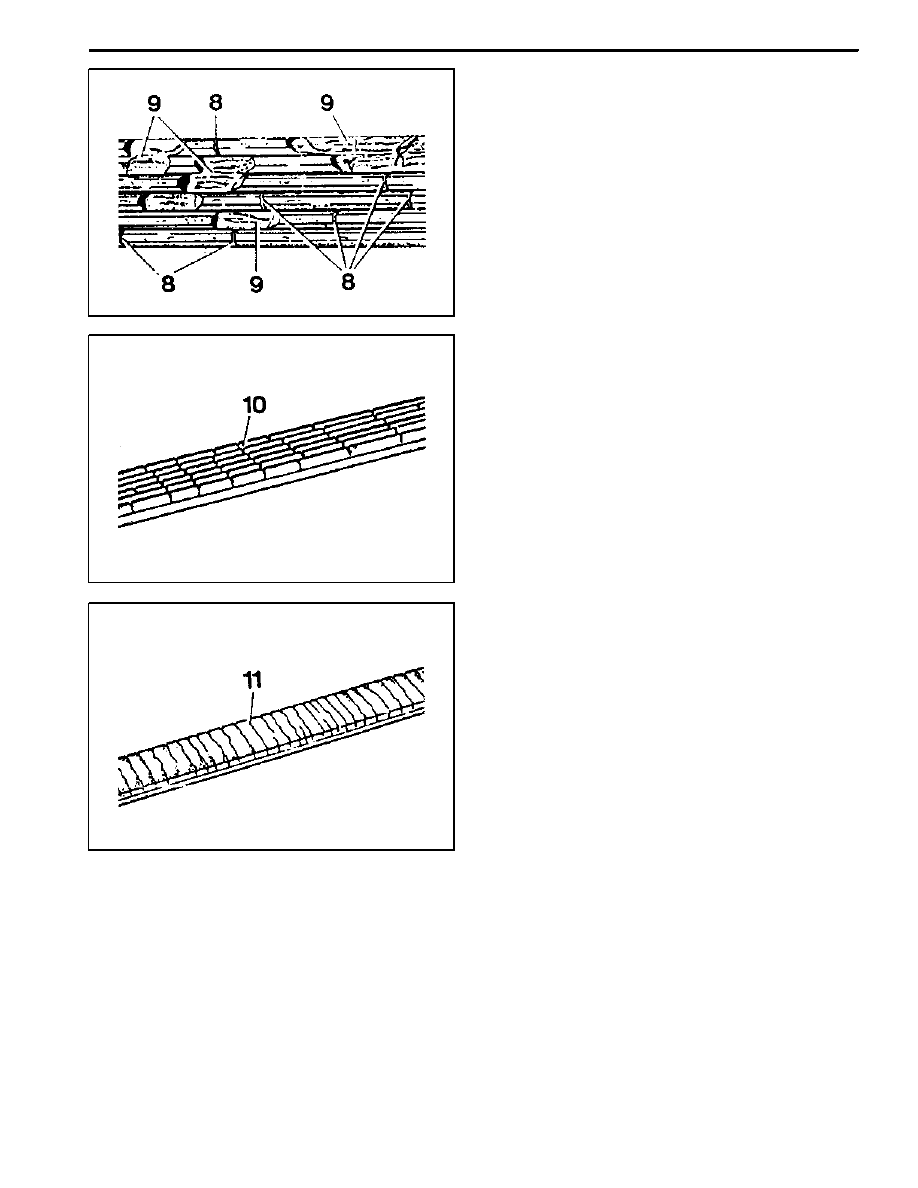

8. Splits across the rib.
9. Sections of rib torn out.

10. Splits across several ribs.

11. Splits across the back of the belt.

1B1 -- 24 M162 ENGINE MECHANICAL

DAEWOO MY_2000

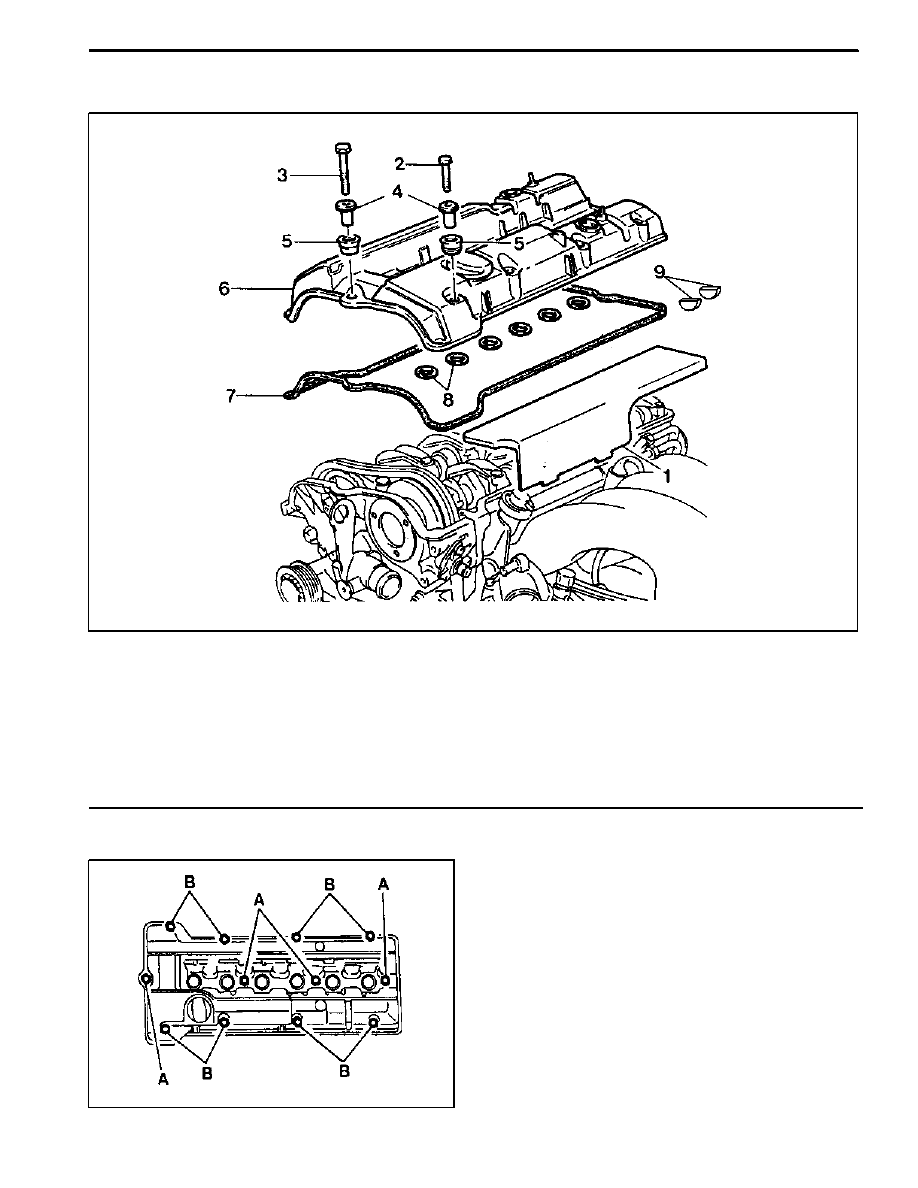

CYLINDER HEAD COVER

1 Ignition Cable Dust Cover

2 Bolt (M6 x 65, 8 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 Bolt (M6 x 50, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

4 Spacer Sleeve

5 Thrust Piece

6 Cylinder Head Cover

7 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Spart Plug Hole Seal

Replace

. . . . . . . . . . . . . . .

9 Camshaft Seal

Replace

. . . . . . . . . . . . . . . . . . . . .

Composition of The Cylinder Head Cover

Bolts

A. M6 x 50, 4 Pieces -- Bolts + Washers

B. M6 x 65, 8 Pieces -- Bolts + Washers

M162 ENGINE MECHANICAL 1B1 -- 25

DAEWOO MY_2000

Removal & Installation Procedure

1. Remove the intake air duct.

Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

2. Remove the spark plug cover.

Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: Unscrew the seven (M6 x 60) bolts and remove

the spark plug cover.

3. Remove the spark plug connector and ignition cable.

4. Unscrew all the bolts (2,3) and remove the head cov-

er and the gasket.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Notice: Replace the gasket with a new one if necessary.
5. Installation should follow the removal procedure in

the reverse order.

6. Check for oil leaks by operating the engine.
