SsangYong Korando II (1996-2006 year). Manual - part 13

1B1 -- 18 M162 ENGINE MECHANICAL

DAEWOO MY_2000

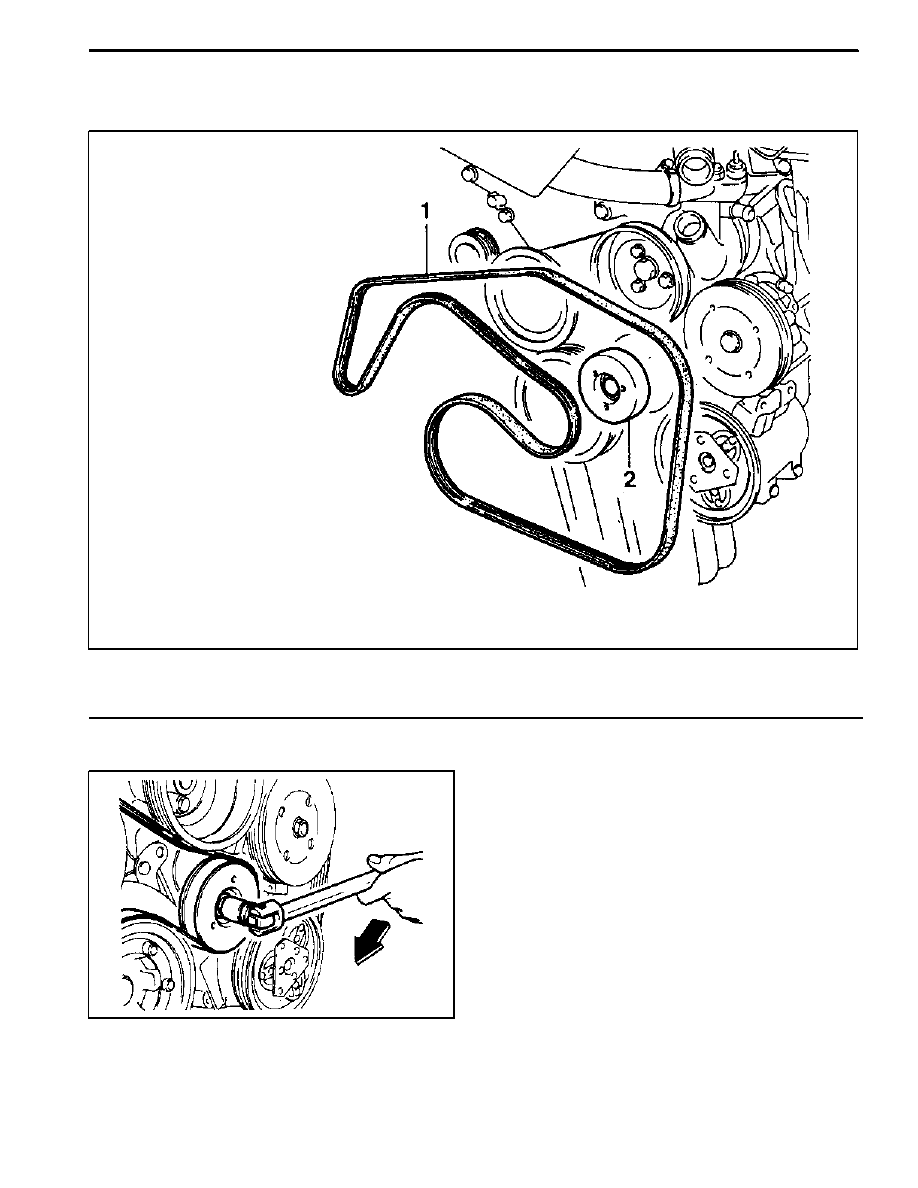

POLY V -- BELT

Preceding Work: Removal of cooling fan

1 Poly V--belt

2 Belt Tensioning Pulley

Removal & Installation Procedure

1. Release the belt tension by turning the belt tensioning

pulley nut clockwise.

2. Remove the poly v--belt.
Notice: Check the belt for damage and tensioning

pulley bearing point for wear and replace them if neces-

sary.
3. Install the belt by turning the nut of tensioning pulley

clockwise.

M162 ENGINE MECHANICAL 1B1 -- 19

DAEWOO MY_2000

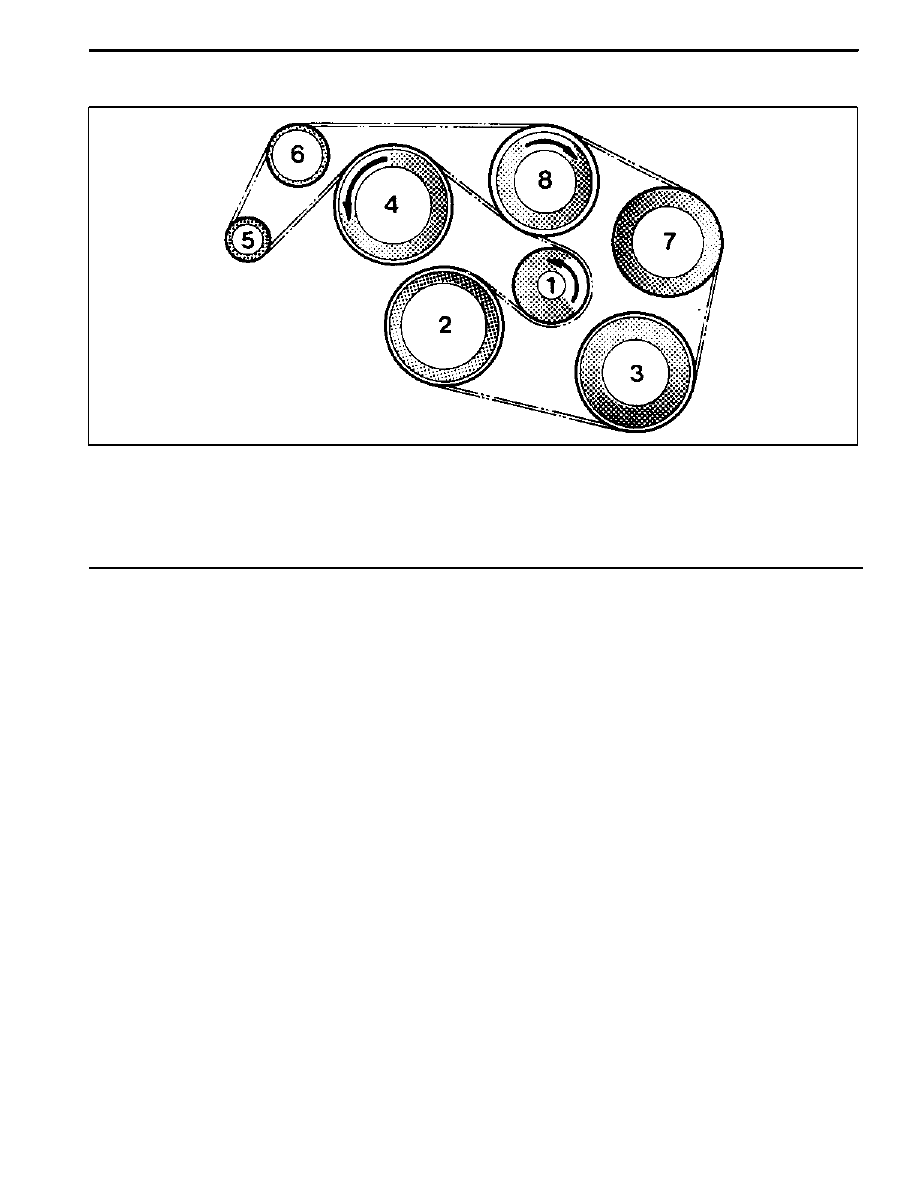

Poly V- Belt Arrangement

1 Belt Tensioning Pulley

2 Crankshaft Belt Pulley

3 A/C Compressor Pulley

4 Cooling Fan Pulley

5 Generator Pulley

6 Idler

7 Power Steering Pump Pulley

8 Cooling Fan and Water Pump Pulley

1B1 -- 20 M162 ENGINE MECHANICAL

DAEWOO MY_2000

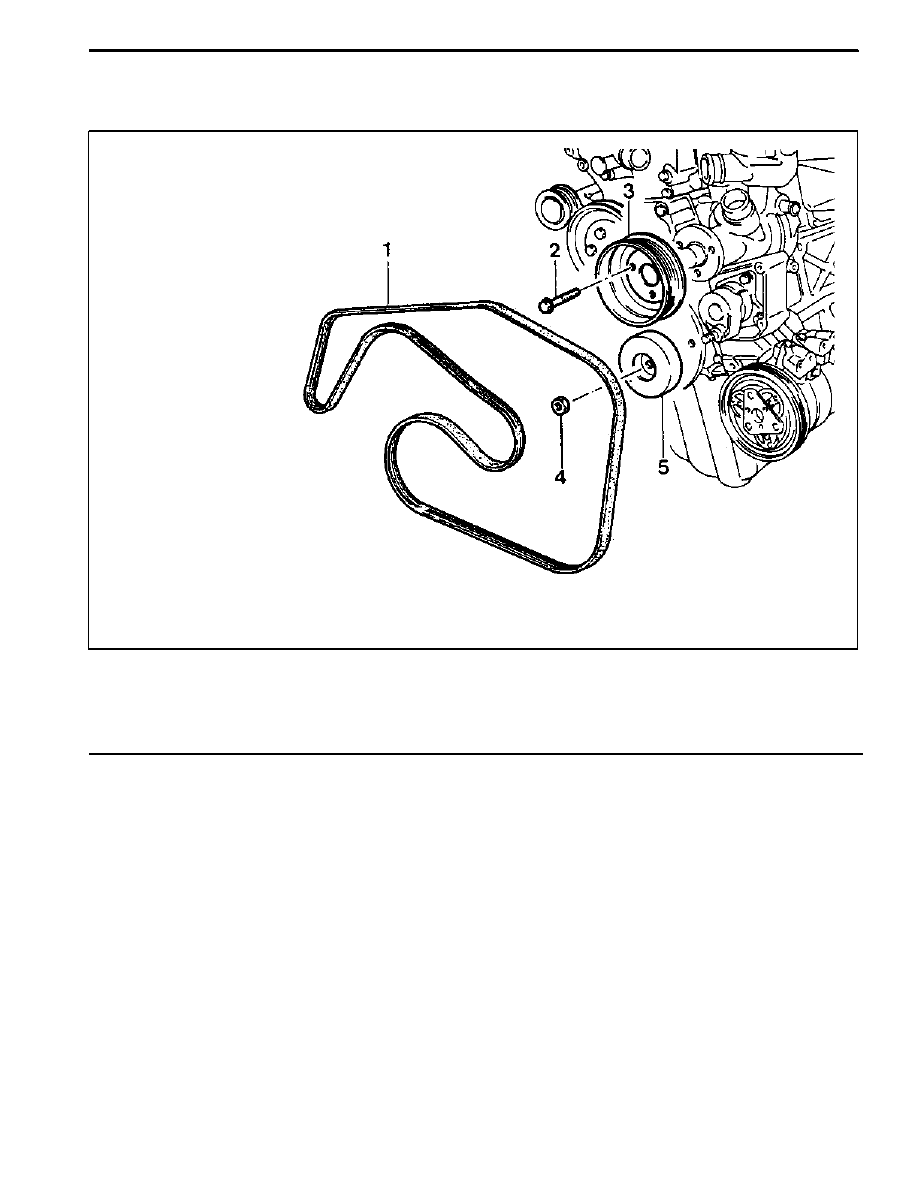

TENSIONING DEVICE

Preceding Work: Removal of poly v--belt

1 Belt (L = 2245)

2 Bolt Combi (M8 x 14, 3 pieces) + Washer

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

3 Water Pump Pulley

4 Nut

5 Tensioning Pulley

M162 ENGINE MECHANICAL 1B1 -- 21

DAEWOO MY_2000

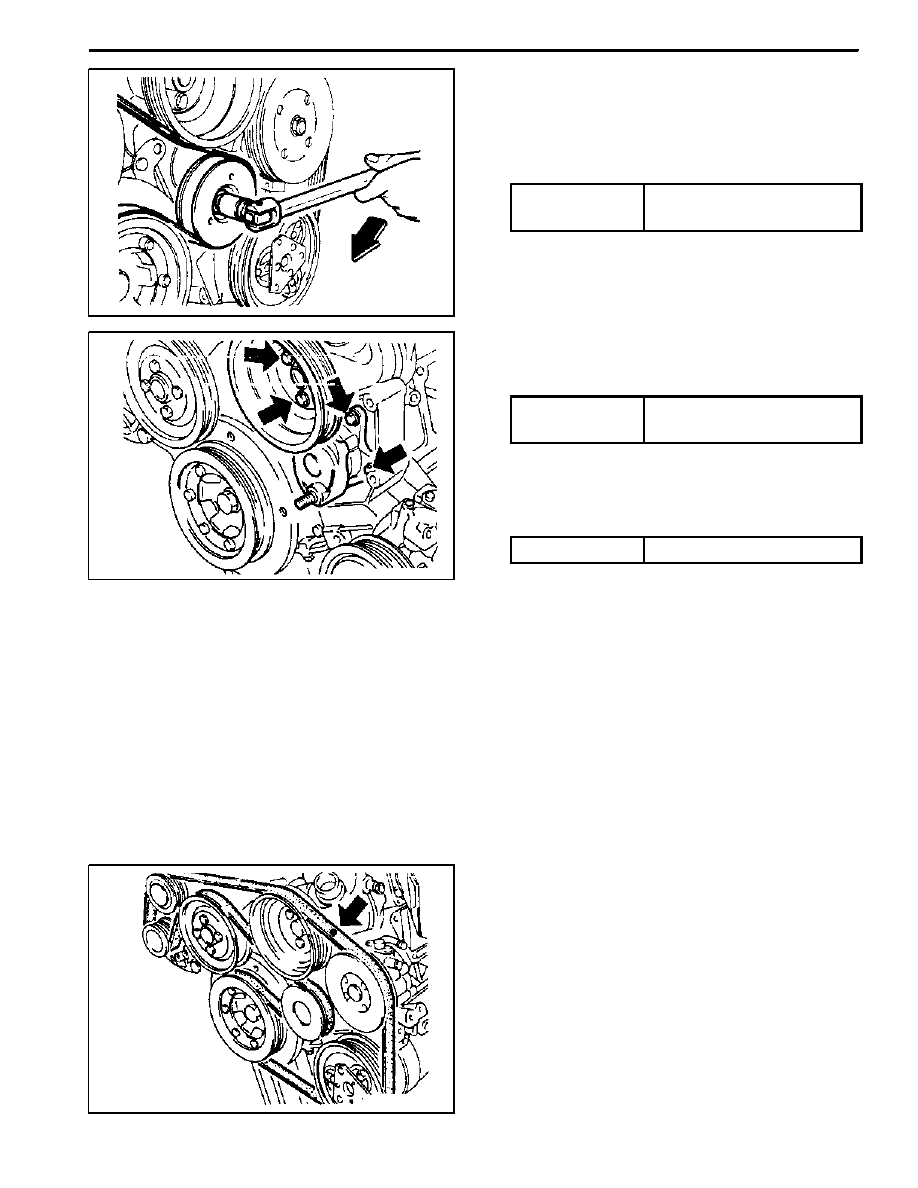

Removal & Installation Procedure

1. Remove the poly v--belt.
2. Remove the tensioning pulley by turning its mounting

nut counter clockwise as shown in figure.
Installation Notice

Tightening Torque

40.5 -- 49.5 NSm

(29.9 -- 36.5 lb-ft)

3. Remove the 3 bolts (2) and remove the water pump

pulley (arrow).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

4. Remove the mounting bolts (M8 x 30, 3 pieces) at the

tensioning device, and remove the tensioning device

(arrow).
Installation Notice

Tightening Torque

26 -- 32 NSm (19 -- 24 lb-ft)

5. Installation should follow the removal procedure in

the reverse order.

POLY V -- BELT INSPECTION

D

Make marks on the belt with chalk.

D

Rotate the engine and check the belt for damage.

Notice: If one of the following types of damages is

found, replace the belt.
