Skoda Octavia II: кузов сборочные работы часть 95

Рeмoнт cрeднeй чacти кузoвa I

51

Ширинa гуceничнoй лeнты 8 мм.

–

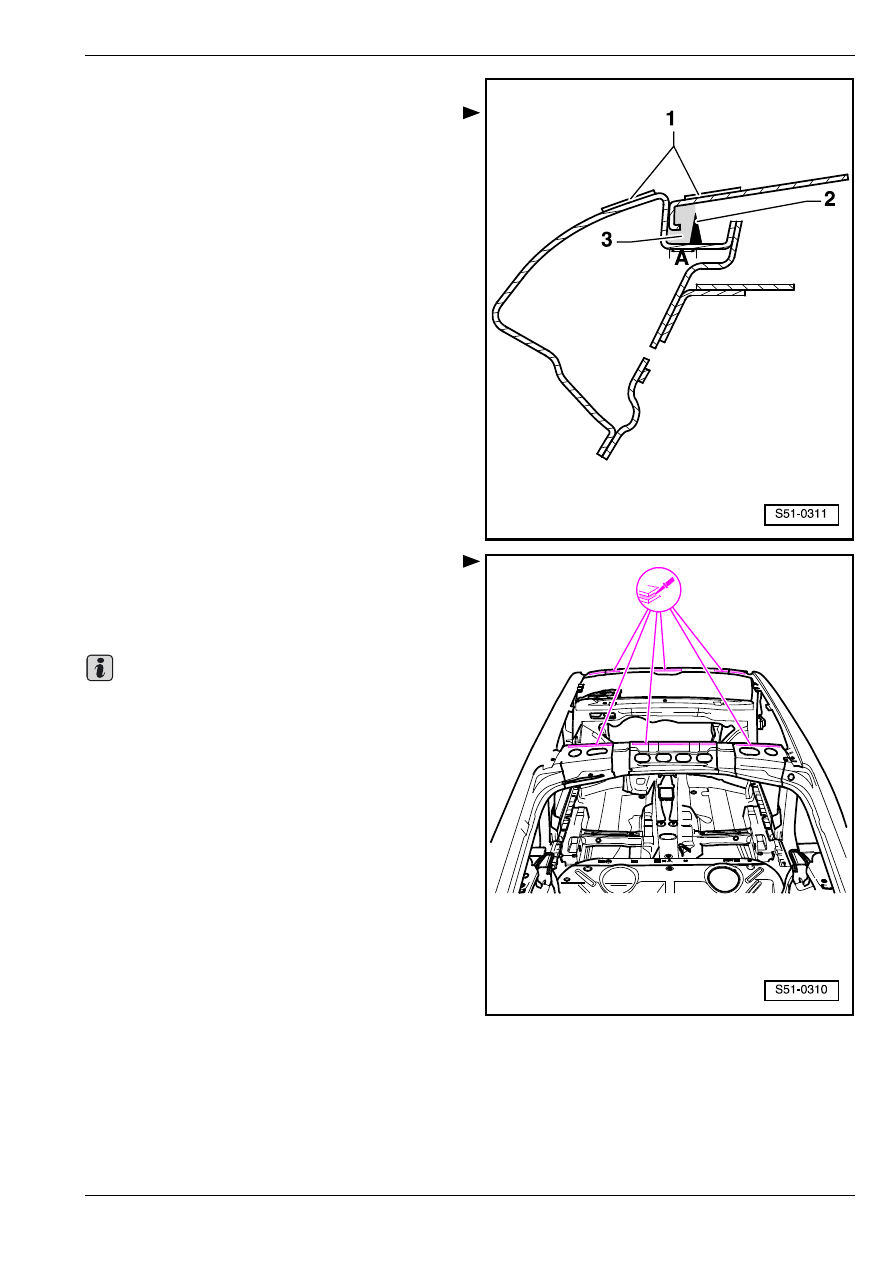

Нанести клей для окон (PUR) -DH 009 100 - -2- на

раму проема двери , чтобы при самом

приклеивании крыши произошло частичное

закрытие клееного пространства и чтобы

двухкомпонентный клей для кузовов -3- не смог

вытечь (ради лучшей наглядности на рисунке

изображена прикрепленная крыша).

Расстояние -A- = ок. 12 мм

–

Наклеить клейкую ленту -1- вдоль клееного шва

на крышу и раму проема двери (облегчение при

очистке крыши).

–

На крышу установить присосы для стекла.

–

На поперечные балки нанести бутиловый

уплотняющий шнур.

Приклеивание

♦

Очистку всех приклеиваемых поверхностей

необходимо осуществить весьма тщательно –

она является предпосылкой прочности

соединения.

♦

Клей нужно наносить быстро и непрерывно.

♦

На одну сторону приклеивания применять

приблизительно  1,5 комплекта клея (3

комплекта клея на одну крышу).

♦

Абсолютно необходимо выдержать срок

обрабатываемости клея (ок. 20 мин.).

♦

Соблюдать руководство по обслуживанию

экструдирующего пистолета для двойных

тюбиков -VAS 5237- (минимальное давление

сжатого воздуха – 6,8 бар (0,68 МПа)).

Важно

Рeмoнт cрeднeй чacти кузoвa I

51

–

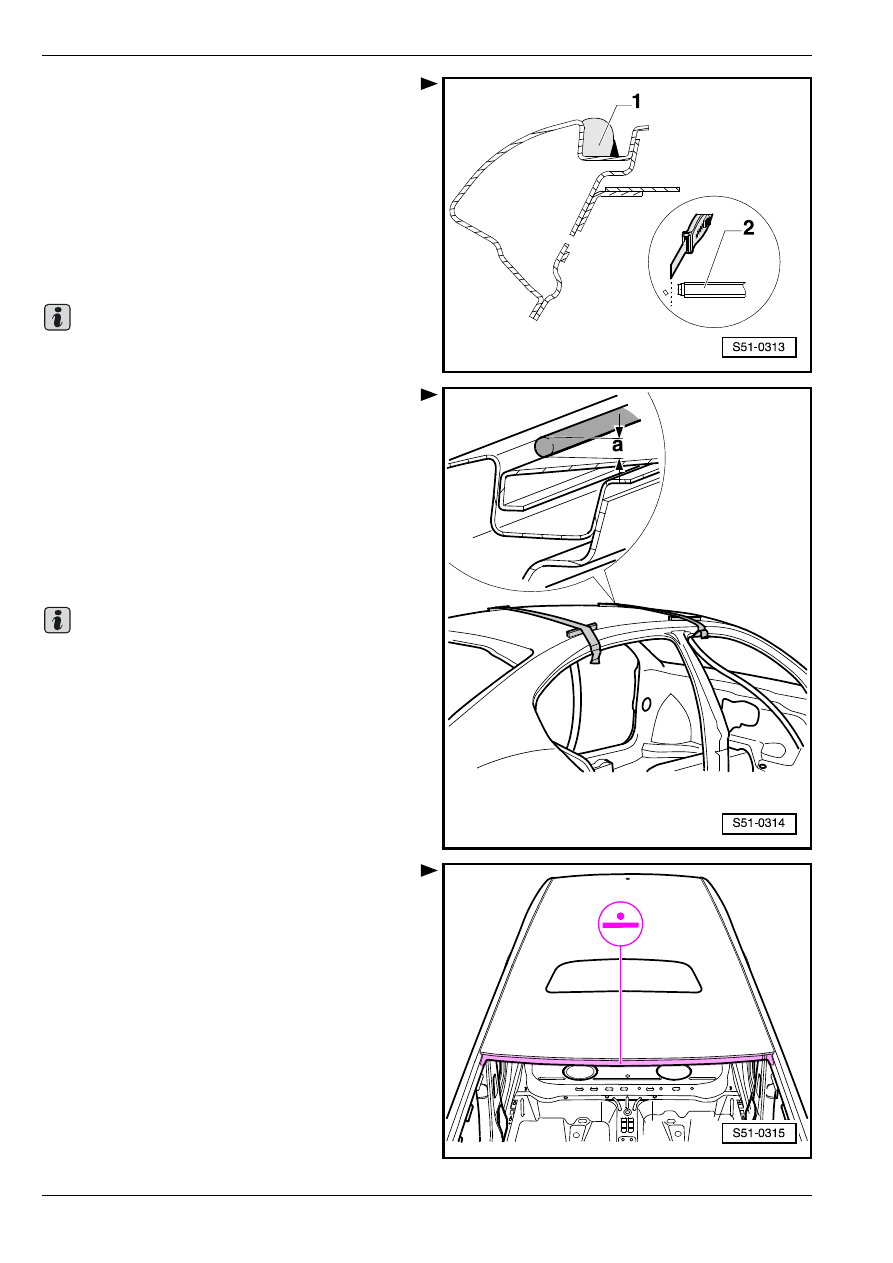

Чтобы добиться необходимого поперечного

сечения гусеничной ленты, прирезать в месте 4–

го надреза смеситель клея -2-.

–

Установив тюбики в экструдирующий пистолет

-VAS 5237-, наносить клей опытным порядком на

бумагу (до тех пор, пока клей не промешан в

достаточной степени – серый цвет гусеничной

ленты).

–

На рамы проемов дверей наносить клей -1- в

соответствии с рисунком по всей длине клееной

поверхности.

На одну сторону автомобиля применить

минимально один комплект клея.

–

Установить крышу на кузов. Для этого следует

подпереть ее снизу регулировочными чеками. При

этом выдержать размер -a-= 3,5

± 0,5 мм

(измерить напр. при помощи сверла

∅ 3,5 мм).

–

Стереть пластмассовым шпателем выдавленный

клей в шов крыши.

–

Очистить крышу и раму двери универсальным

чистящим средством  -HHA 381 011 -.

–

Зафиксировать крышу натяжными лентами,

подложенными напр. пластмассовыми чеками.

♦

Нельзя, чтобы натяжные ленты оказались

слишком крепко натянутыми, чтобы не

повредить крышу.

♦

После наклеивания автомобиль должен

остаться в покое 8 – 10 часов при комнатной

температуре (по крайней мере 15

°C), чтобы

клей смог отвердеть. Только после

отверждения клея можно осуществлять на

автомобиле прочие работы.

Приваривание

–

Приварить переднюю часть крыши точечным

сварным швом.

Важно

Важно

Рeмoнт cрeднeй чacти кузoвa I

51

–

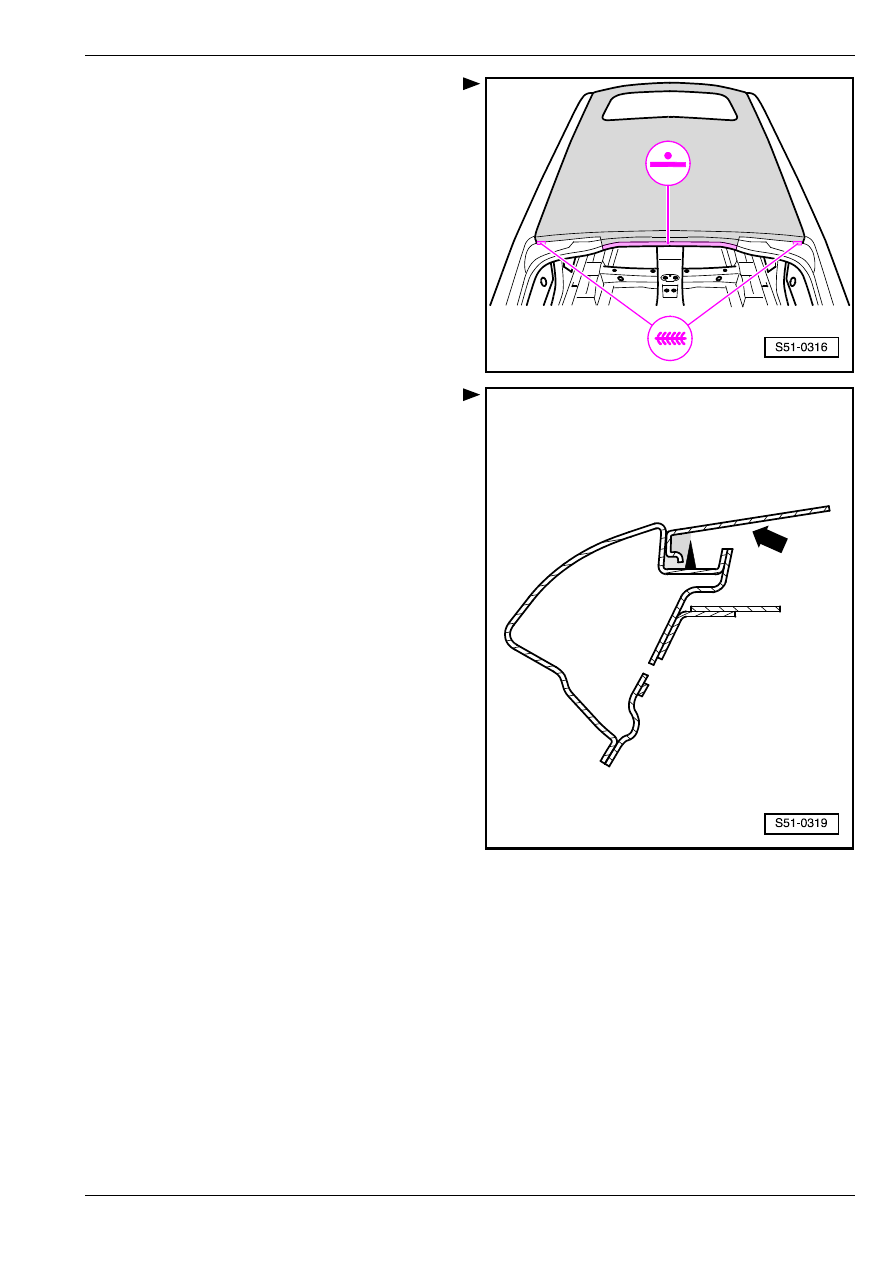

Приварить заднюю часть крыши к задней

поперечной балке сплошным сварным швом.

–

Приварить заднюю часть крыши точечным

сварным швом.

–

После лакировки провести консервацию полостей

крыши -указательная -стрелка-.

Рeмoнт cрeднeй чacти кузoвa I

51

Замена крыши “Octavia Combi“II

Удаление имеющихся оригинальных деталей

♦

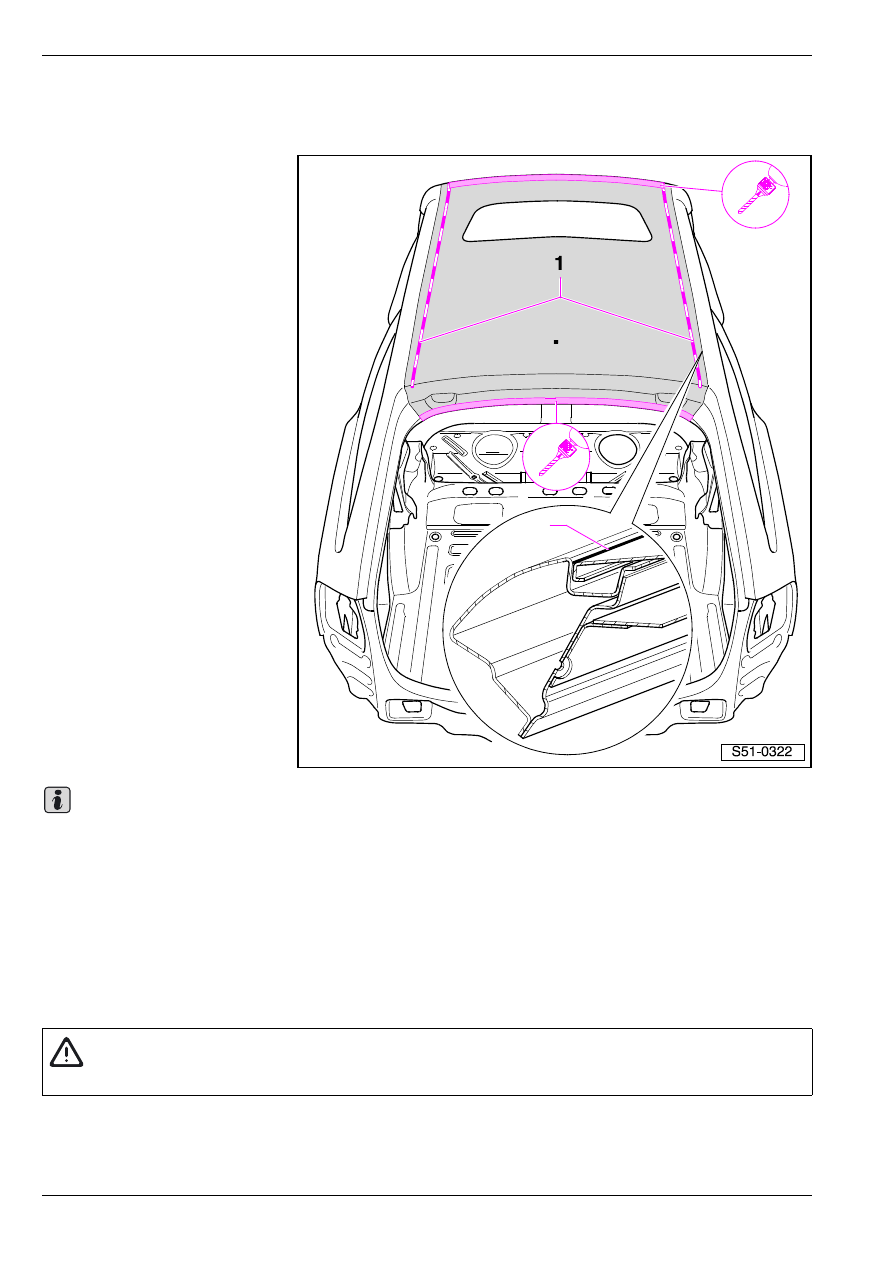

Крыша сварена с рамой проема двери швом, полученным лазерной сваркой -1-. Вместо лазерной сваркой

ремонтируют крышу клеением. Соблюдать основные указания

⇒ раздел 00-3.

♦

У автомобилей со сдвигающейся крышей нет самостоятельной средней поперечной балки.  Средняя

поперечная балка этих автомобилей является составной частью усилителя солнечного люка в крыше

и приварена к раме проема двери. Перед тем как приступить к самой отрезке крыши, нужно отделить

ее от рамы проема двери.

–

Высверлить точечные сварные швы на передней и задней поперечных балках.

–

Расшлифовать сплошные сварные швы на задней поперечной балке.

–

Отрезать крышу рядом с самым сварным швом, полученным лазерной сваркой.

–

Пришлифовать остатки.

1

ВНИМАНИЕ!

Ни в коем случае не повредить раму проема двери!

Важно
