Skoda Octavia II: кузов сборочные работы часть 93

Рeмoнт пeрeднeй чacти кузoвa

50

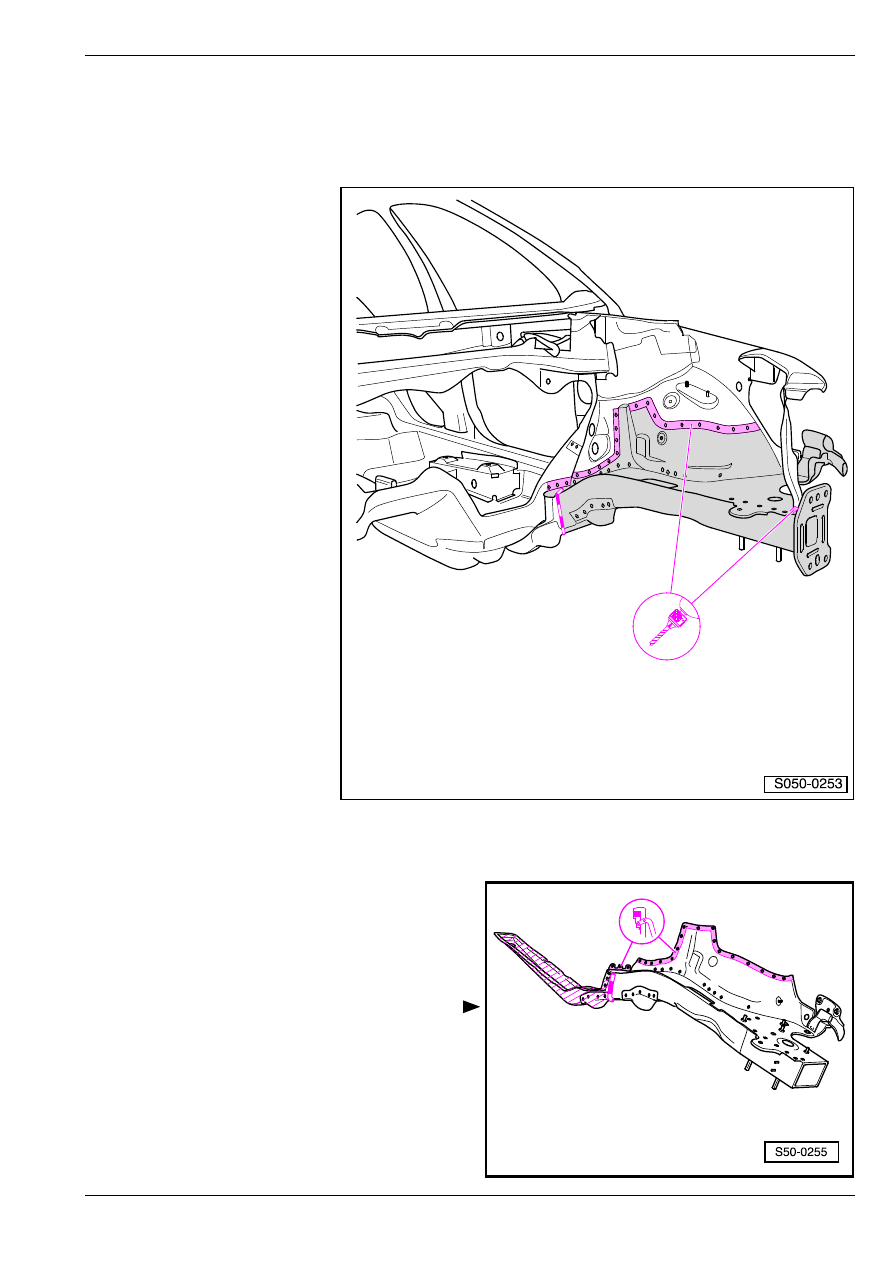

Замена переднего лонжерона

Удаление имеющейся оригинальной детали

–

Отсверлить передний лонжерон от колесной ниши и от опоры верхнего продольного бруса.

–

Отрезать передний лонжерон.

Зaпacная детaль

♦

Передний лонжерон

Пoдгoтoвкa нoвoй дeтaли

–

Перенести место резки на новую деталь и

отделить заштрихованный участок. Резать

лонжерон только по сторонам и снизу. Верхняя

часть служит для присоединения к передней

стенке кузова.

–

Пробить отверстия в переднем лонжероне на

участке присоединения к колесной нише

переднего колеса и к передней стенке кузова.

Рeмoнт пeрeднeй чacти кузoвa

50

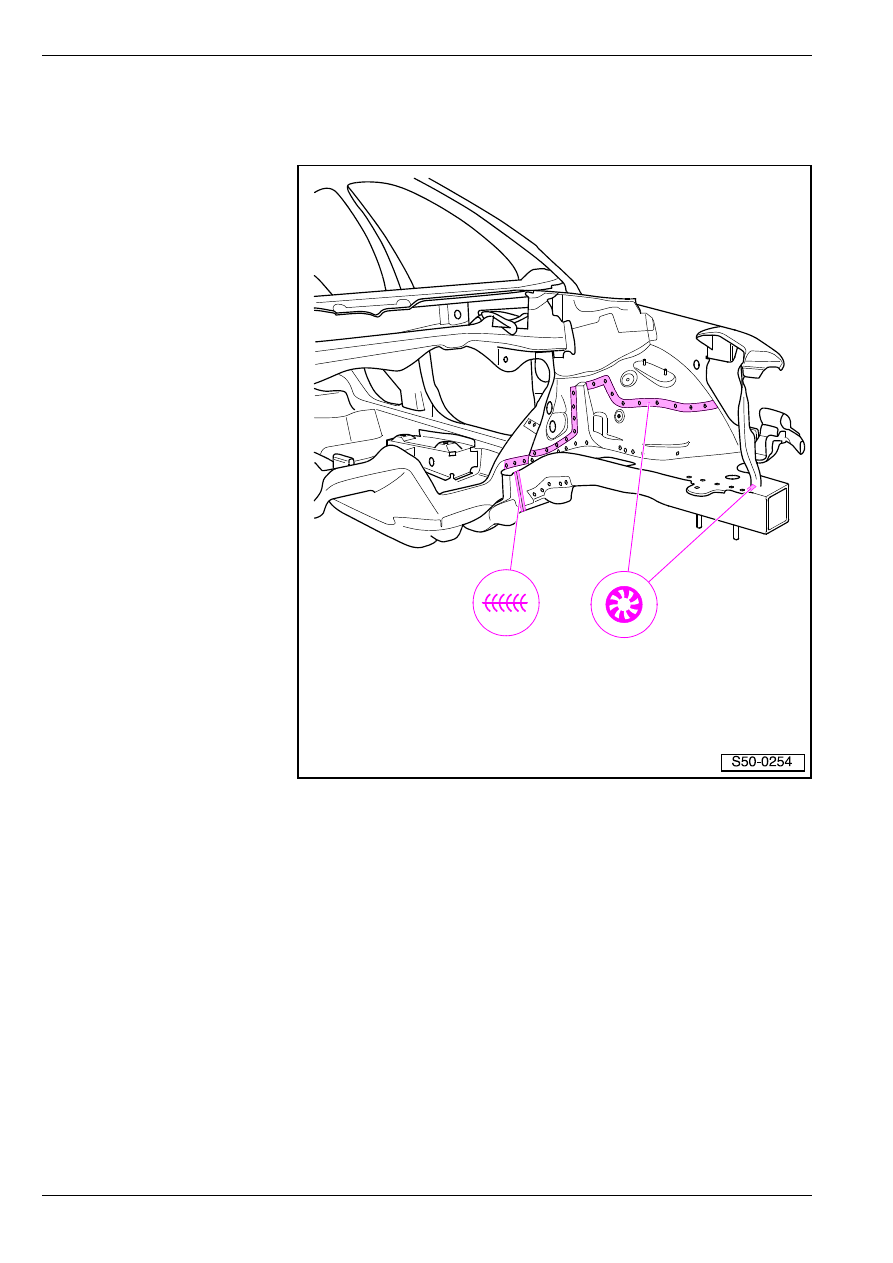

Приваривание

–

Выровнять переднюю продольную балку на станке для правки.

–

Сварить передний лонжерон точечным сварным швом.

–

Провести стыковую сварку переднего лонжерона непрерывным сварным швом.

–

Приварить защитный металлический лист

⇒ 50-1 страница 16.

Рeмoнт пeрeднeй чacти кузoвa

50

Зaмeнa пeрeднeй прoдoльнoй бaлки -

вырeзнaя дeтaль

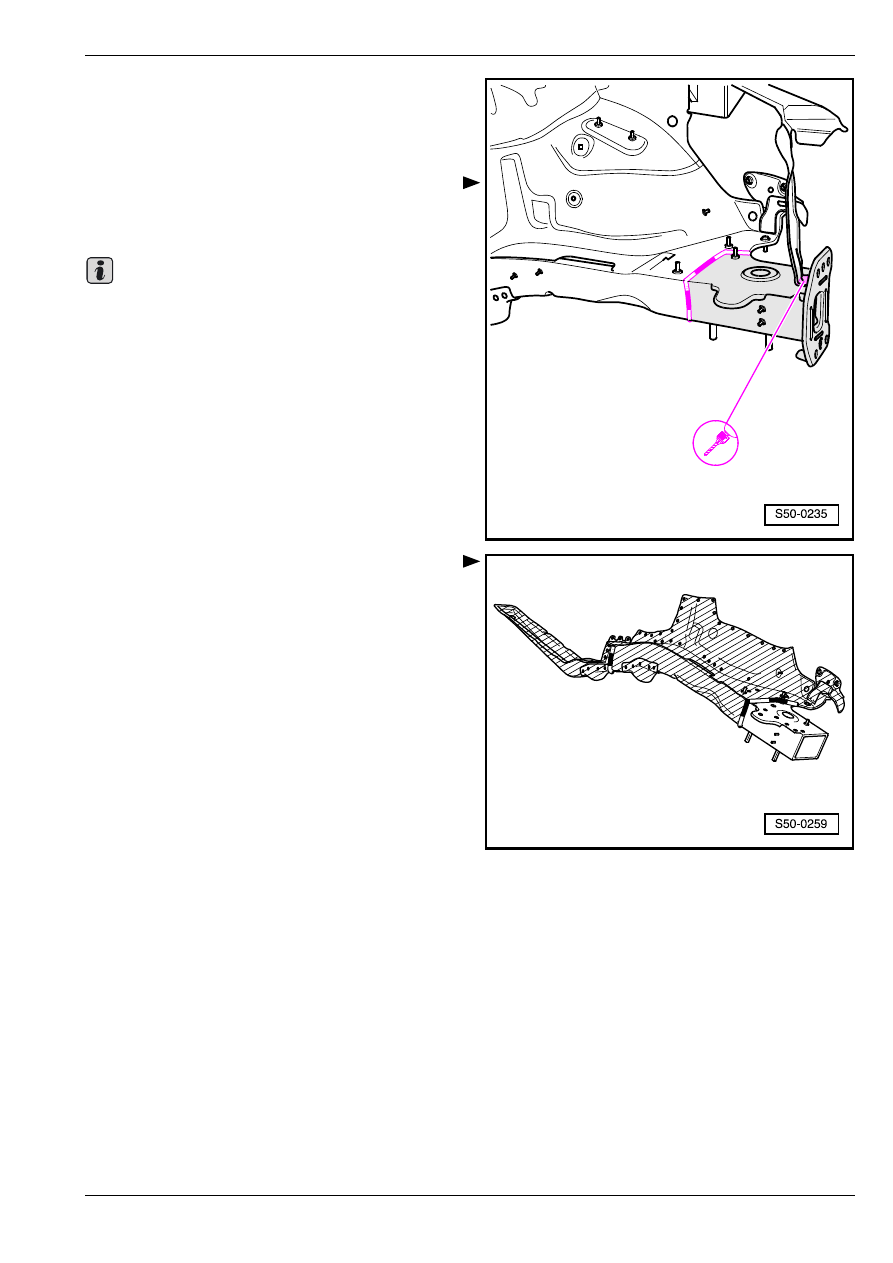

Удаление имеющейся оригинальной детали

–

Высверлить упор верхнего продольного бруса.

–

Отрезать переднюю продольную балку в месте

шва, полученного лазерной сваркой.

Разъединительный разрез должен быть ровным.

Зaпacная детaль

♦

Передняя прoдoльнaя бaлкa – вырезная деталь

Пoдгoтoвкa нoвoй дeтaли

–

Перенести место резки на новую деталь и

отделить заштрихованный участок

Важно

Рeмoнт пeрeднeй чacти кузoвa

50

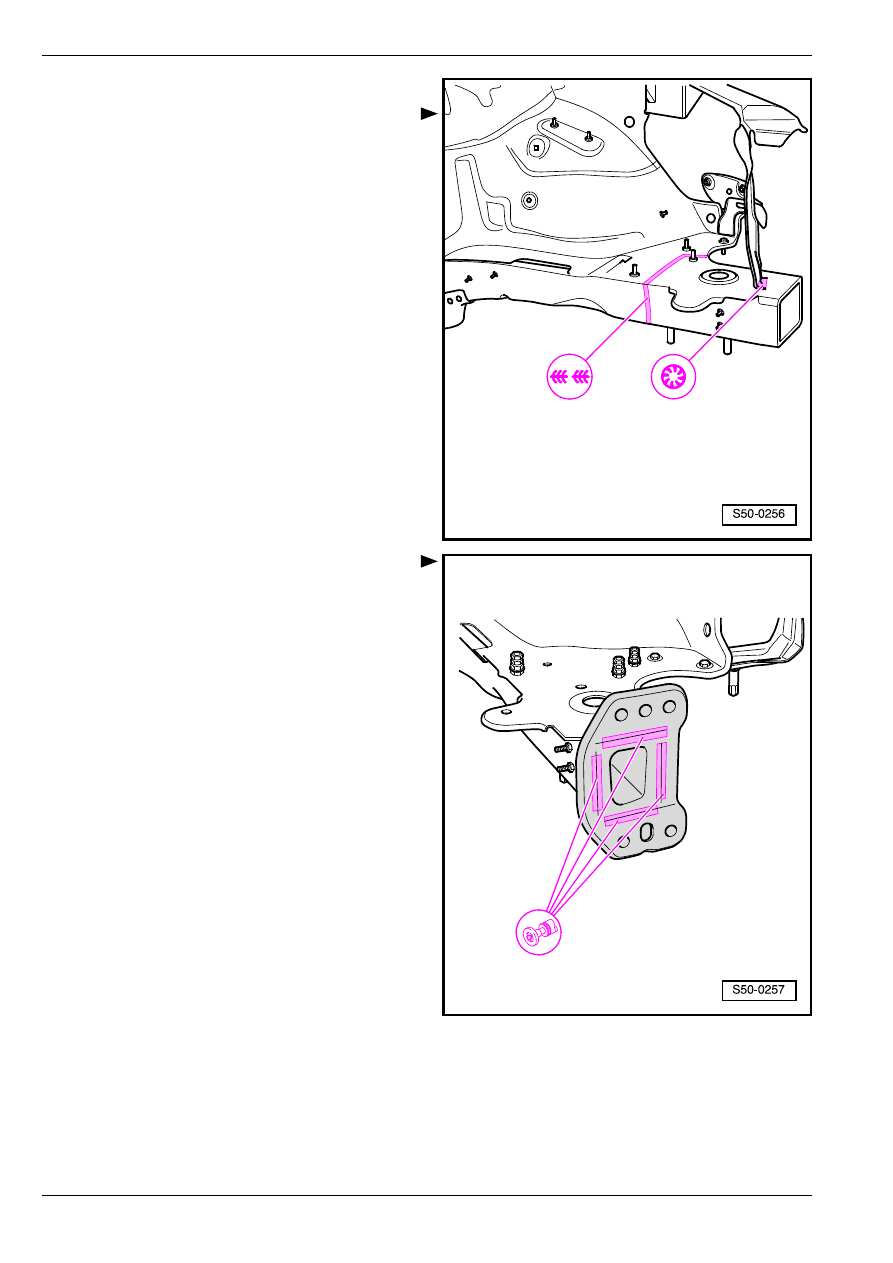

Приваривание

–

Выровнять переднюю продольную балку на

станке для правки.

–

Сварить переднюю продольную балку

прерывистым сварным швом.

–

Уплотнить место сварки напр. двухкомпонентной

мастикой.

–

Приварить упор верхнего продольного бруса

пробочным сварным швом.

–

Приварить защитный металлический лист

⇒ 50-1

страница 16.

Замена защитного металлического

листа

Удаление имеющейся оригинальной детали

–

Расшлифовать шов, полученный лазерной

сваркой.

–

Снять защитный металлический лист.

–

Пришлифовать остатки.

Зaпacная детaль

♦

Защитный металлический лист
