Skoda Octavia II: двигатель 2,0-103 кВт TDI - часть 36





Ремонт сиcтeмы нeпocрeдcтвeннoгo впрыcкивaния тoпливa

дизeльных двигaтeлей

23

–

Привинтив узел насос–форсунка новыми винтами

-стрелки-, подтянуть их слегка рукой.

–

Равномерно надавливая на тарелку пружины,

вдавить узел насос–форсунка в седло в головке

блока цилиндров до упора.

–

Затянуть новые винты следующим образом:

–

Перед тем как приступить к вкладыванию опоры

коромысел, нужно проверить, что все шаровые

цапфы -1- и уплотнительные кольца круглого

сечения -2- вложены в узлы насос–форсунка.

–

Опору коромысел следует привинтить новыми

винтами нижеуказанным способом:

Ступень

Затяжка

I

–

Затянуть гаечным ключом с

тарированным моментом

затяжки с приложением

момента 3 Нм.

II

–

Дополнительная затяжка –

жecтким ключoм на 90

° (

1

/

4



оборота).

III

–

Дополнительная затяжка –

жecтким ключoм на 180

° (

1

/

2



оборота).

Последовательность

Затяжка

I

–

Затянуть

попеременно по

ступеням винты -2- и

-4- таким образом,

чтобы опора

коромысел прилегла

к раме подшипников.

II

–

Затянуть винты -1-,

-3- и -5- с

приложением

момента 20 Нм +

повернуть

дополнительно на 90

°

(

1

/

4

 оборота).

III

–

Затянуть винты -2- и

-4- с приложением

момента 20 Нм +

повернуть

дополнительно на 90

°

(

1

/

4

 оборота).

Ремонт сиcтeмы нeпocрeдcтвeннoгo впрыcкивaния тoпливa

дизeльных двигaтeлей

23

–

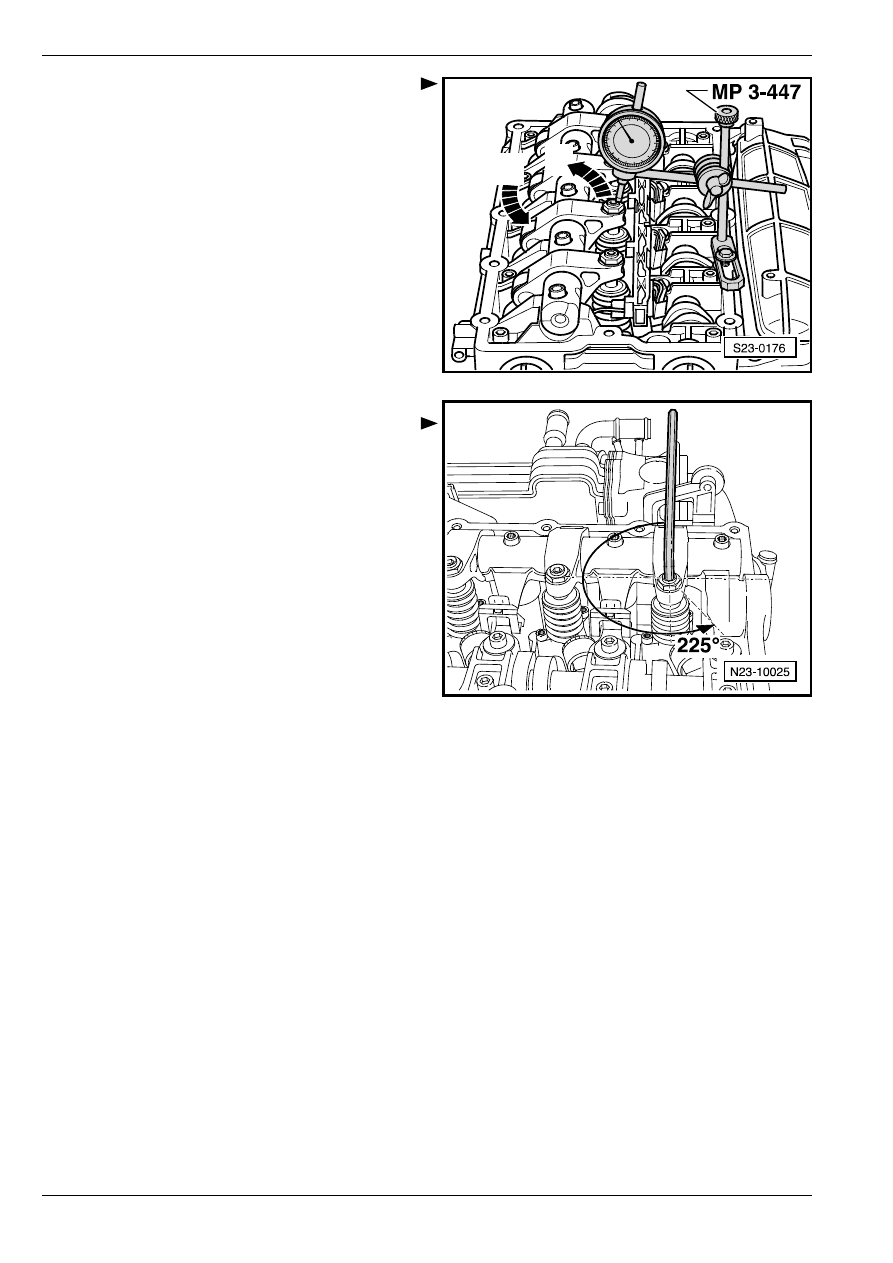

На регулировочный винт узла насос–форсунка

нужно надеть индикатор отклонений часового

типа способом, представленным на рисунке.

–

Повернуть коленчатый вал по направлению

вращения вала двигателя таким образом, чтобы

ролик (боек) коромысла находился на вершине

кулачка распределительного вала.

•

Сторона коромысла с роликом (бойком) -стрелка

А- находится в наиболее высокой точке.

•

Индикатор отклонений часового типа -стрелка В-

находится в наиболее низкой точке.

–

Снять индикатор отклонений часового типа.

–

Сейчас ввинчивать регулировочный винт в

коромысло, пока не почувствуется ощутимое

нарастание сопротивления (узел насос–форсунка

– на упоре).

–

Ослабить регулировочный винт от упора на 225

°.

–

Держа регулировочный винт в этом положении,

затянуть контргайку с приложением момента 30

Нм.

В дальнейшем осуществляют установку в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

–

Присоединить штекерные соединители узлов

насос–форсунка и свеч накаливания.

–

Установить крышку головки блока цилиндров и

надеть верхний защитный кожух зубчатого

приводного ремня

⇒ раздел 15-1.

Замена уплотнительных колец

круглого сечения узла насос–

форсунка

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Сборочная втулка -T10164/1-

♦

Сборочная втулка -T10164/2-

Удаление

–

Извлечь узел насос–форсунка

⇒ 23-1

страница 6.

–

С максимальной осторожностью извлечь из узла

насос–форсунка старые кольца круглого сечения.

–

В первую очередь проследить за тем, чтобы в

седлах уплотнительных колец круглого сечения

не появились заусенцы.

A

B

Ремонт сиcтeмы нeпocрeдcтвeннoгo впрыcкивaния тoпливa

дизeльных двигaтeлей

23

Установка

♦

Для установки уплотнительных колец круглого

сечения пользоваться всегда сборочными

втулками. В противном случае грозит

опасность повреждения уплотнительных колец

круглого сечения.

♦

Проследить за правильным закреплением

уплотнительных колец круглого сечения за

канавками.

♦

Устанавливая уплотнительные кольца круглого

сечения, нужно их надевать, не свертывая.

Нельзя, чтобы они были в месте установки на

узлу насос–форсунка перекручены.

–

Очень тщательно очистить поверхности

прилегания для уплотнительных колец круглого

сечения на узлу насос–форсунка.

–

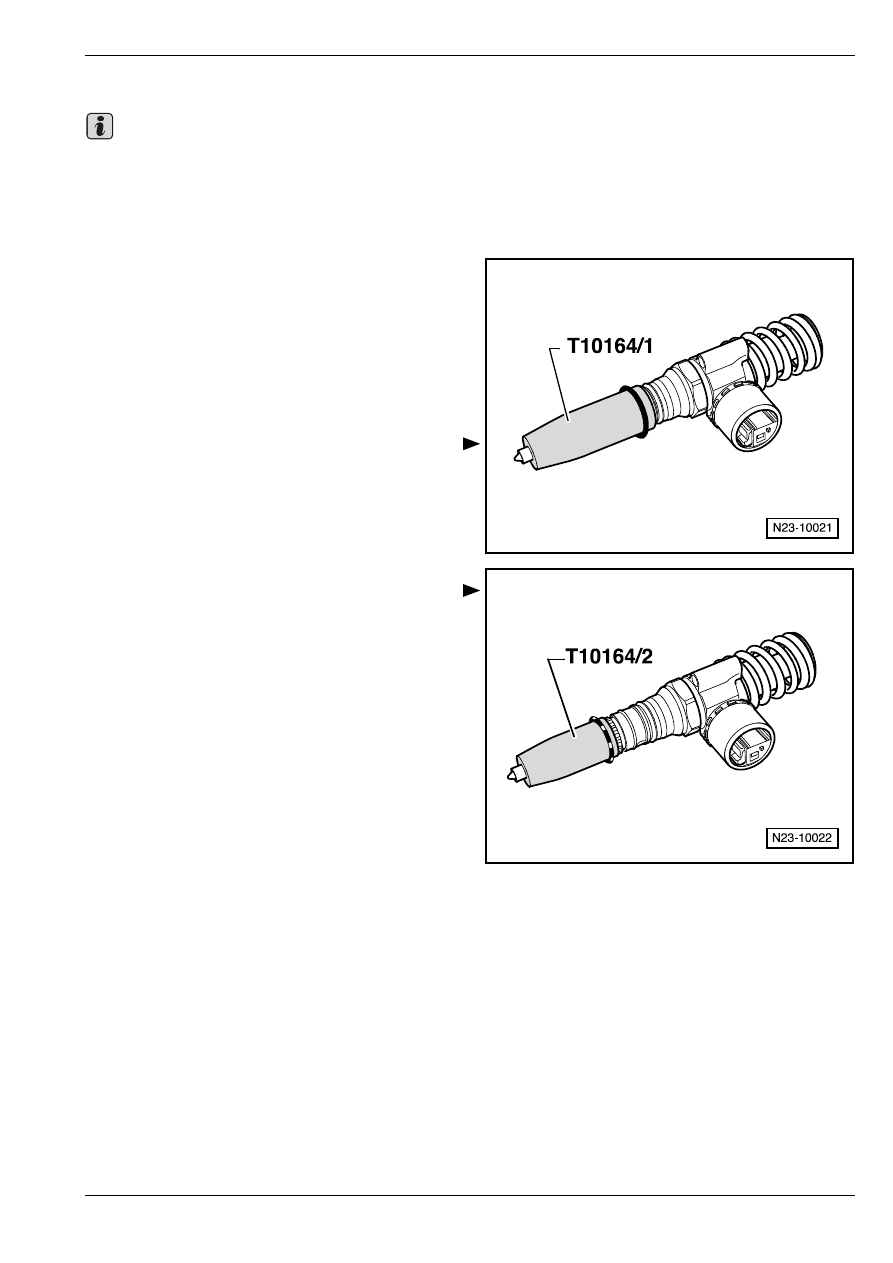

На узел насос–форсунка надеть до упора

сборочную втулку -T10164/1-.

–

Насунуть осторожно верхнее, более толстое

уплотнительное кольцо круглого сечения на

сборочную втулку и вставить ее в канавку на узлу

насос–форсунка.

–

Отнять сборочную втулку.

–

На узел насос–форсунка надеть до упора

сборочную втулку -T10164/2-.

–

Насунуть осторожно нижнее уплотнительное

кольцо круглого сечения с белой маркировкой на

сборочную втулку и вставить ее в канавку на узлу

насос–форсунка.

–

Отнять сборочную втулку.

–

Встроить узел насос–форсунка

⇒ 23-1

страница 6.

Важно

Ремонт сиcтeмы нeпocрeдcтвeннoгo впрыcкивaния тoпливa
