³ Ходовая часть

Ремонт электромеханического картера рулевого механизма

48-3

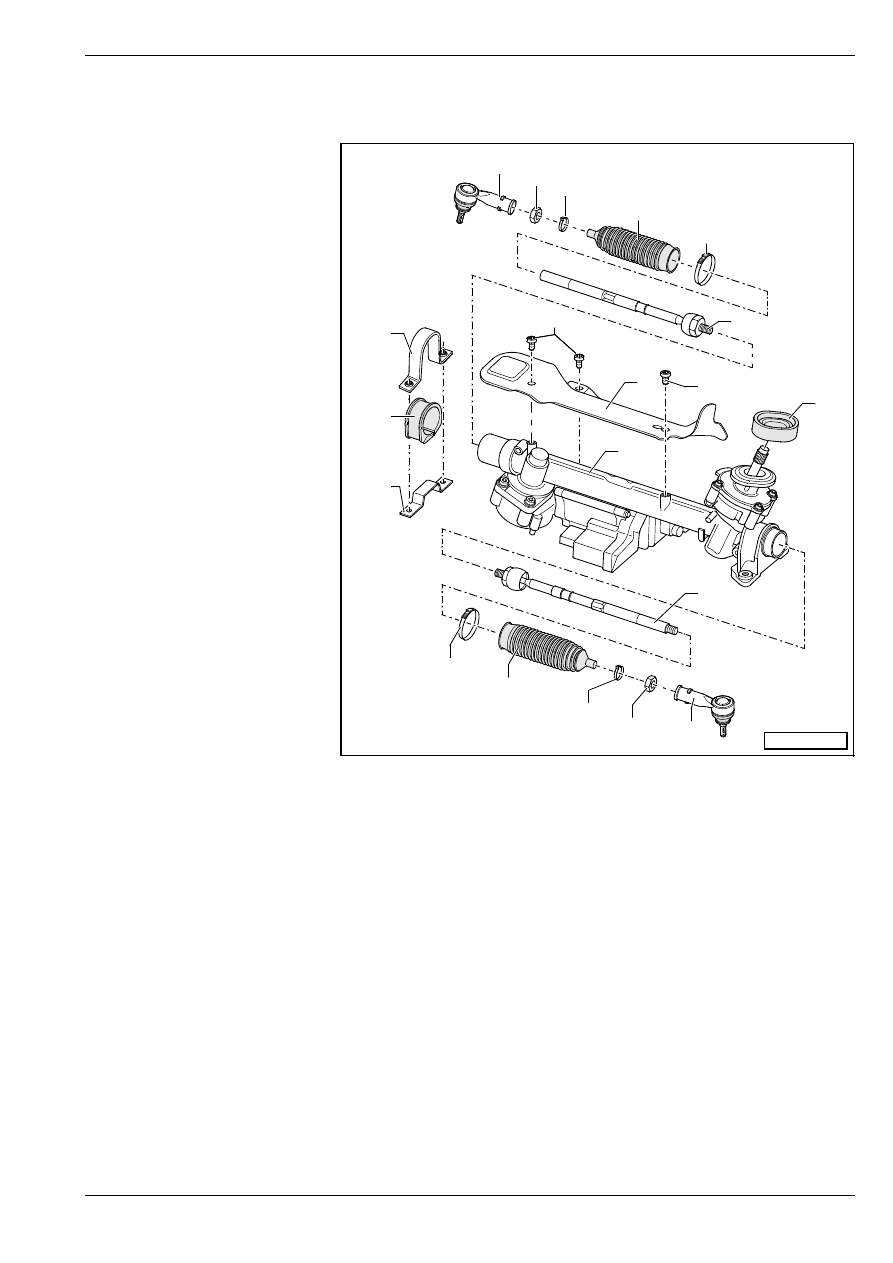

Ремонт электромеханического картера рулевого

механизма

1 - Правый наконечник

поперечной рулевой тяги

T проверить резиновые

колпачки на повреждение

и на правильность

установки

если наконечник поперечной

рулевой тяги изменялся или

же извлекался и

устанавливался, то нужно

осуществить промер

автомобиля

⇒ раздел 44-2

2 - Гайка, 55 Нм

T при затягивании гайки

необходимо придержать

наконечник поперечной

рулевой тяги ключом.

3 - Пружинный хомутик

4 - Манжета

T проверка неповреждения
T при регулировании

схождения нельзя

перекрутить

5 - Зaжимный xoмутик

T зaмeнить после каждого

извлечения

T новый зажимный хомутик

следует зажать клещами

для зажимных хомутиков,

напр. -VAS 6199-

6 - Тяга рулевой трапеции, 100

Нм

T извлечение и установка

⇒ 48-3 страница 2

7 - Винт, 6 Нм

8 - Уплотнение

9 - Защитный лист

10 - Картер рулевого механизма

T с картером рулевого механизма с усилителем -J500-
T возможно проверять при помощи

⇒ Диагностическая, измерительная и информационная система

VAS 5051 в управляемом обнаружении неисправностей

T извлечение и установка

⇒ раздел 48-2

11 - Левый поперечник рулевой тяги

T проверить резиновые колпачки на повреждение и на правильность установки

12 - Держатель

13 - Резиновая подушка

14 - Зажим с гайкой

T в случае повреждения резьбы заменить

8

9

10

1

2 3

4

5

5

4

3

2

11

7

6

7

6

14

13

12

S48-0243

³ Ходовая часть

Ремонт электромеханического картера рулевого механизма

Извлечение и установка поперечной

рулевой тяги

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Гаечный ключ с тарированным моментом затяжки,

напр. -V.A.G 1332 -

♦

Наконечник для гаечного ключа с тарированным

моментом затяжки, напр. - V.A.G 1332/8-

♦

Клещи для зажимов, напр. -V.A.G 1275-

♦

Клещи для зажимных хомутиков, напр. -VAS 6199-

Извлечение поперечной рулевой тяги

–

Снять колесо.

–

Очистить снаружи картер рулевого механизма на

участке вокруг манжеты.

–

Разжав зажимной хомутик и хомутик шлангов,

сдвинуть манжету назад.

–

Извлечь наконечник поперечной рулевой тяги из

рулевой тяги, придерживая в ходе ослабления

гайки наконечник поперечной рулевой тяги

ключом.

–

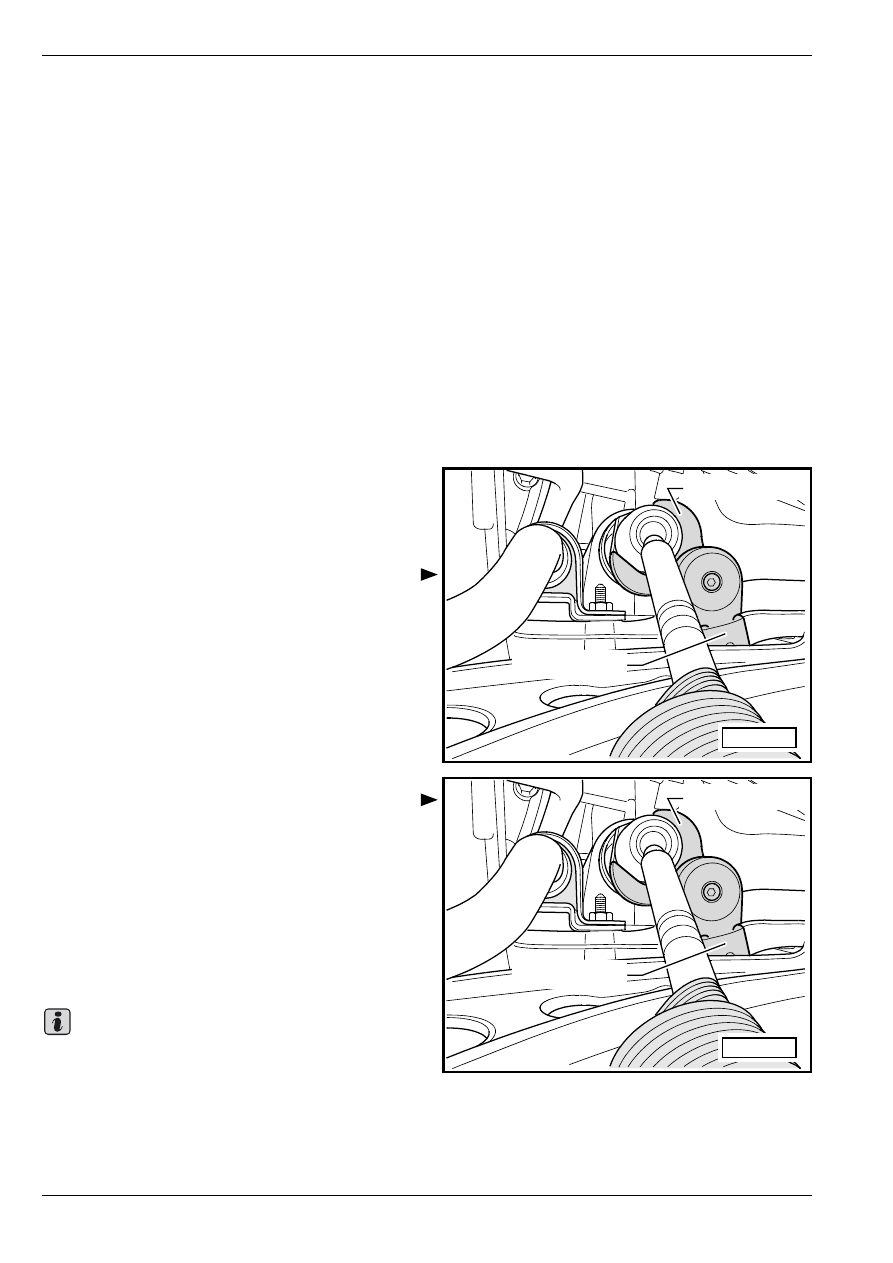

Удалить поперечную рулевую тягу с зубчатой

рейки при помощи наконечника для ключа -1-.

1 - Удлинитель гаечного ключа с открытым зевом,

напр. -V.A.G 1923-

2 - Гаечный ключ с тарированным моментом

затяжки, напр. -V.A.G 1332-

Установка  поперечной рулевой тяги

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

–

Затянуть  поперечную рулевую тягу при помощи

наконечника для ключа -1-.

1 - Удлинитель гаечного ключа с открытым зевом,

напр. -V.A.G 1923-

2 - Гаечный ключ с тарированным моментом

затяжки, напр. -V.A.G 1332-

–

Проверить, что манжета не изношена »трещины«;

в случае надобности заменить.

–

Установить манжету и зажимный хомутик.

Пользоваться только оригинальными зажимными

хомутиками.

V.A.G 1332

V.A.G 1923

S48-0239

V.A.G 1332

V.A.G 1923

S48-0239

Важно

³ Ходовая часть

Ремонт электромеханического картера рулевого механизма

–

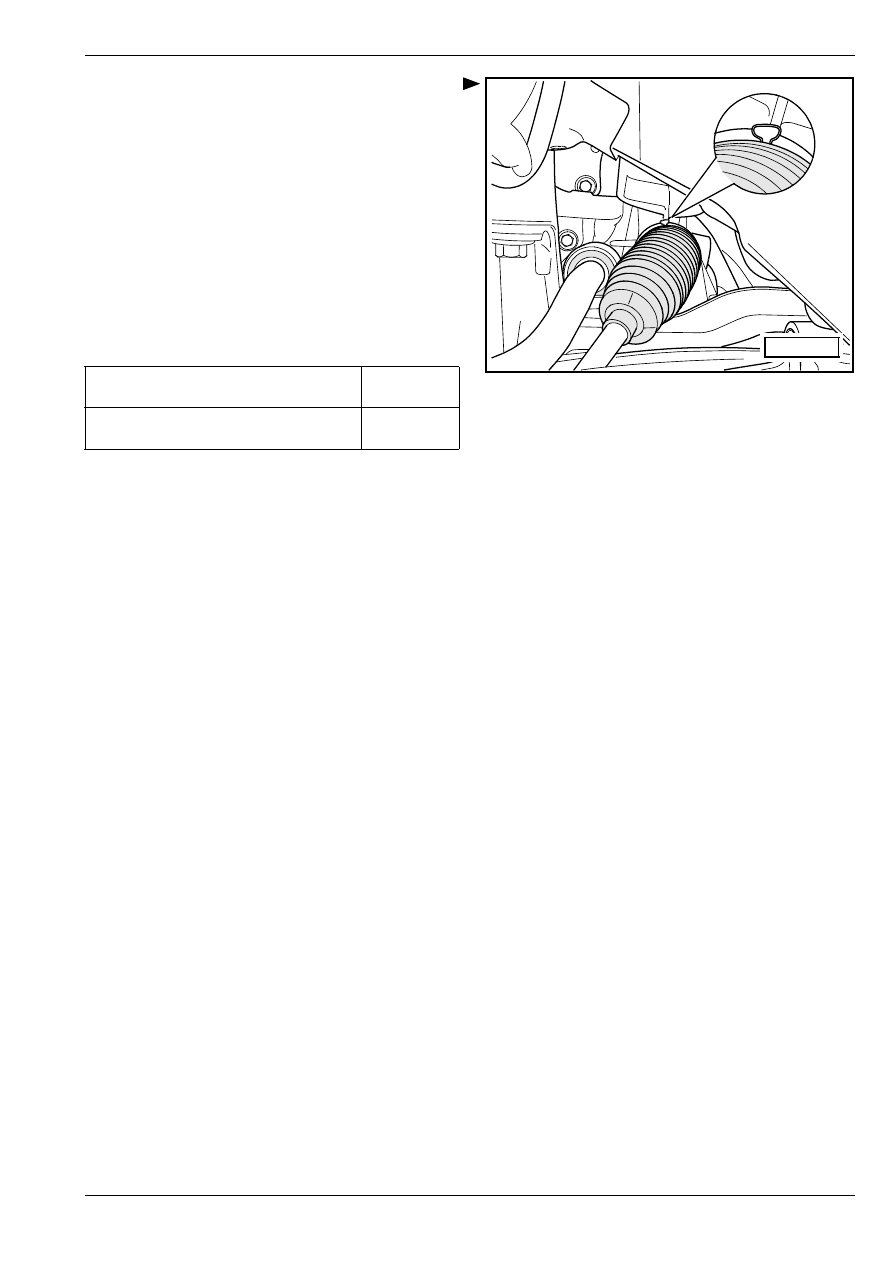

Зажать зажимный хомутик клещами для

зажимных хомутиков, напр. -VAS 6199- согласно

укaзaниям нa рисунке.

В дальнейшем осуществляют установку в обратной

последовательности действий.

После установки необходимо осуществить промер

автомобиля

⇒ раздел 44-2.

–

Осуществить установку датчика угла поворота

рулевого колеса -G85 - в исходное положение при

помощи

⇒ Диагностическая, измерительная и

информационная система VAS 5051.

Моменты затяжки:

S48-0240

наконечник поперечной рулевой тяги

на поперечной рулевой тяге

55 Нм

поперечная рулевая тяга на зубчатой

рейке

100 Нм
