³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

Моменты затяжки:

После следующих сборочных работ

необходимо проверить установку датчика

угла поворота рулевого колеса -G85- в

исходное положение:

♦

если удалялся или заменялся датчика угла

поворота рулевого колеса -G85-;

♦

после удаления или замены вала рулевого

управления;

♦

после извлечения или замены замка зажигания с

выключателем на колонке рулевого управления;

♦

после извлечения или замены картера рулевого

механизма;

♦

в случае осуществленного смещения рулевого

колеса.

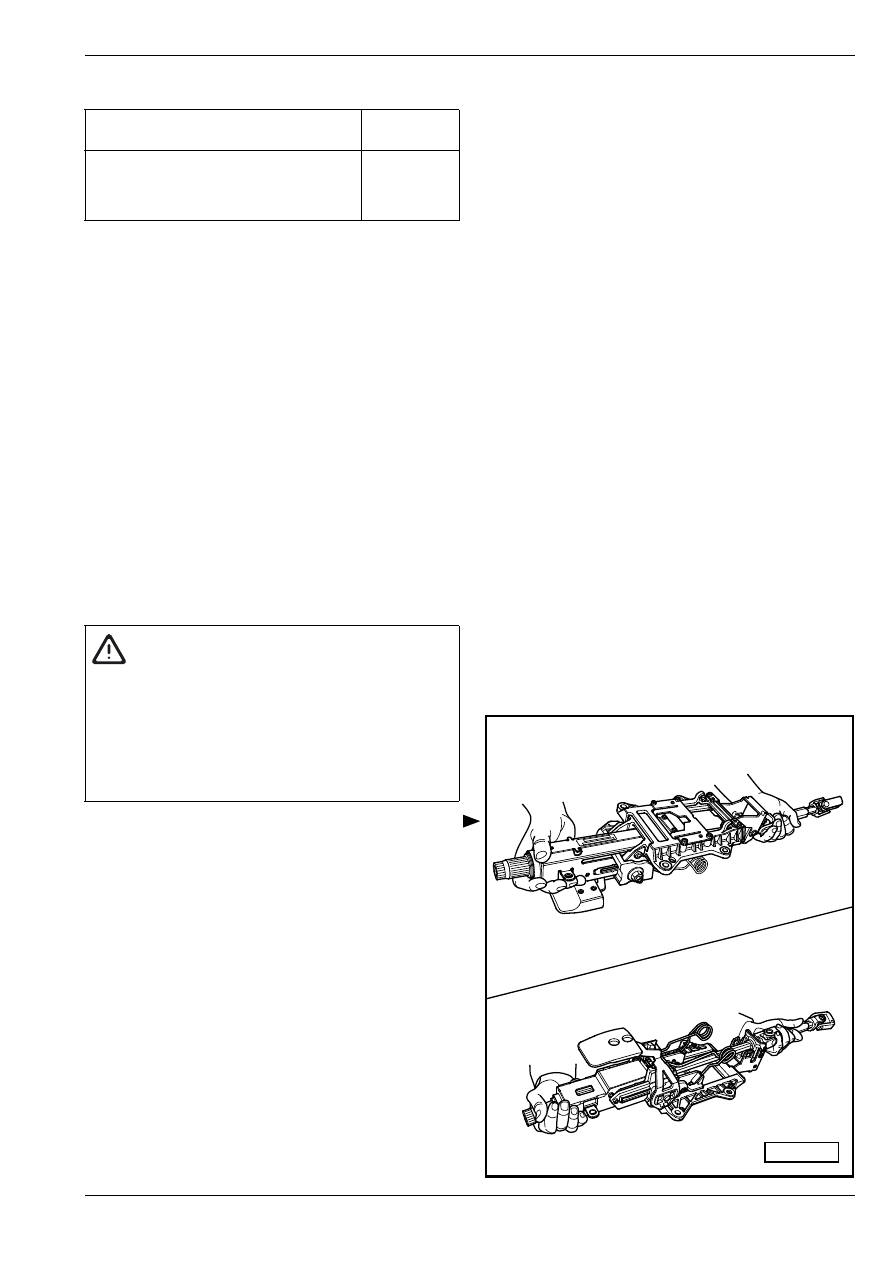

Обращение с валом рулевого колеса и

его транспортировка

Правильное обращение с валом рулевого колеса

и его транспортировка

♦

Переносить вал рулевого колеса всегда обеими

руками.

♦

Схватить вал рулевого колеса всегда на

предохранительной трубке и на участке верхнего

карданного шарнира с крестовиной.

вал рулевого колеса на опорном

кронштейне

20 Нм

карданный вал с крестовиной на

картере рулевого механизма

♦

Применить новый винт!

20 Нм + 90

°

ВНИМАНИЕ!

♦

Абсолютно необходимо соблюдать

правильное обращение с валом рулевого

колеса.

♦

Направильное обращение с валом рулевого

колеса может привести к его повреждению

и может представлять риск с точки

зрения безопасности.

S48-0246

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

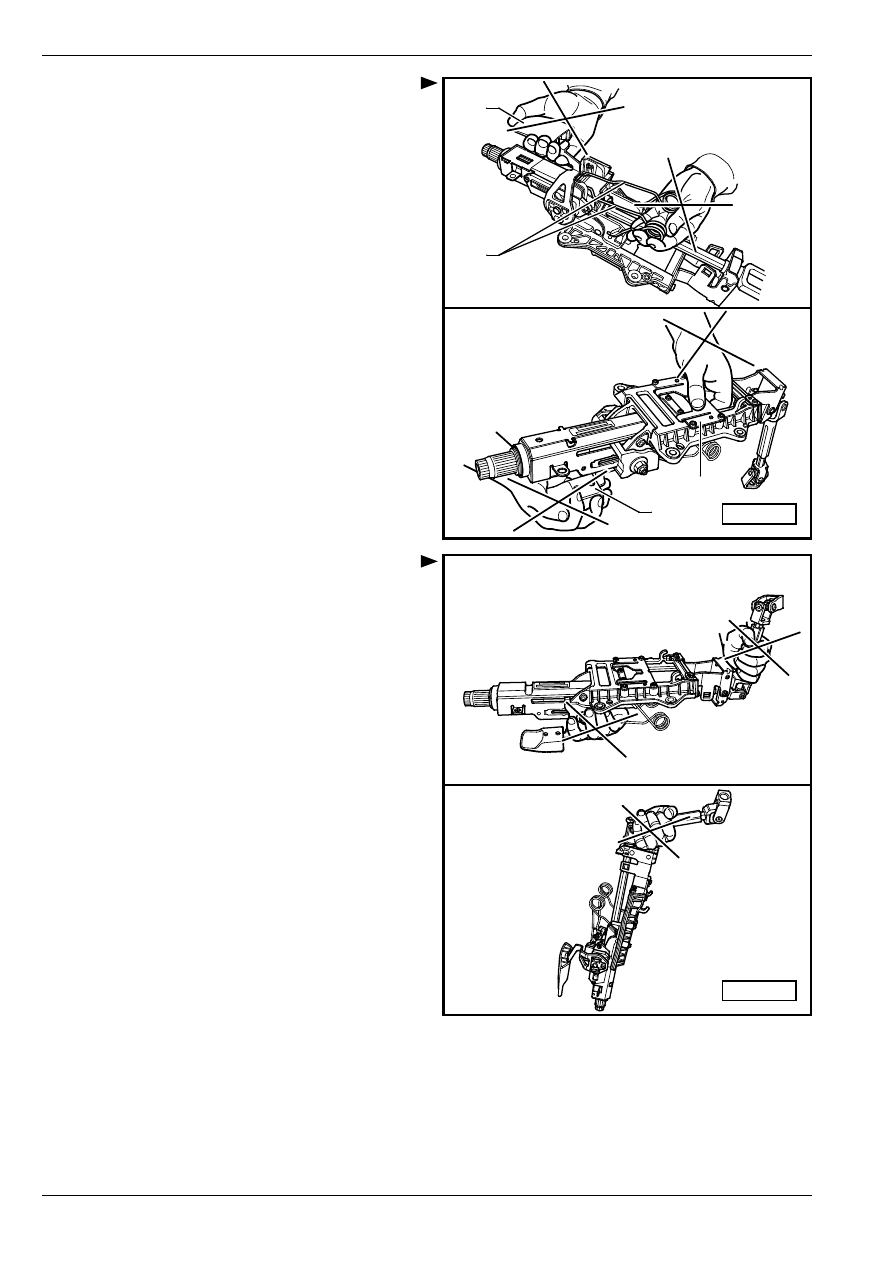

Неправильное обращение с валом рулевого

колеса

Переношение вала рулевого колеса за следующие

детали приводит к его повреждению:

1 - зажимной рычаг

2 - уравновешивающие пружины

3 - деформационный элемент

Неправильное схватывание вала рулевого

колеса, отрицательно влияющее на безопасность

Следующий способ схватывания может привести к

повреждению кожухов карданного шарнира с

крестовиной нижней установки вала рулевого колеса

в подшипниках :

♦

Переношение вала рулевого колеса в одной руке

за карданный вал.

♦

Сгибание шарнира на более, чем 90

°.

Кoнтрoль вaлa рулeвoгo кoлeca в

отношении повреждений

Oптичecкий кoнтрoль

–

Прoвeрить нeпoврeждeннocть дeтaлeй вaлa

рулeвoгo кoлeca.

Проверка действия

–

Прoвeрить, что вaл рулeвoгo кoлeca пoвoрaчивa-

eтcя cлeгкa, нe зaцeпляяcь.

–

Прoвeрить, что вaл рулeвoгo кoлeca настраиваем

в продольном и вертикальном направлениях без

недопускаемых сопротивлений.

S48-0247

1

2

3

1

S48-0248

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

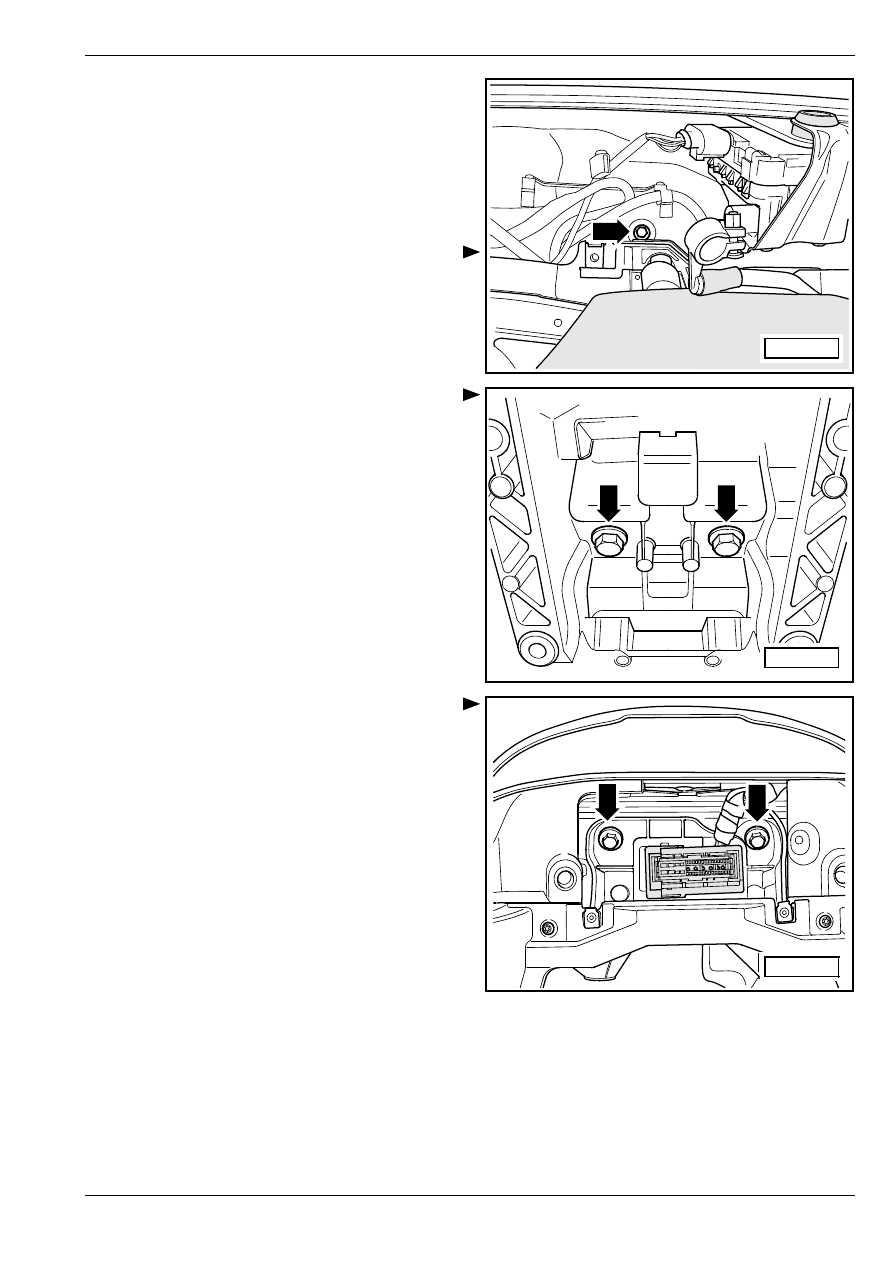

Извлечение и установка опорного

кронштейна с частотным упором

Удаление

–

Извлечь вал рулевого колеса

⇒ 48-1 страница 1.

–

Удалить перегородку водонепроницаемого кожуха
⇒ Кузов–сборочные работы; Рем.гр. 66.

–

Извлечь в водонепроницаемом кожухе винт

-стрелка-.

–

Извлечь винты -стрелки- под кронштейном.

–

Извлечь из кронштейна винты -стрелки-, при

помощи которых он прикреплен к кузову.

–

Удалить опорный кронштейн с частотным упором

с кузова.

S48-0234

S48-0232

S48-0231

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

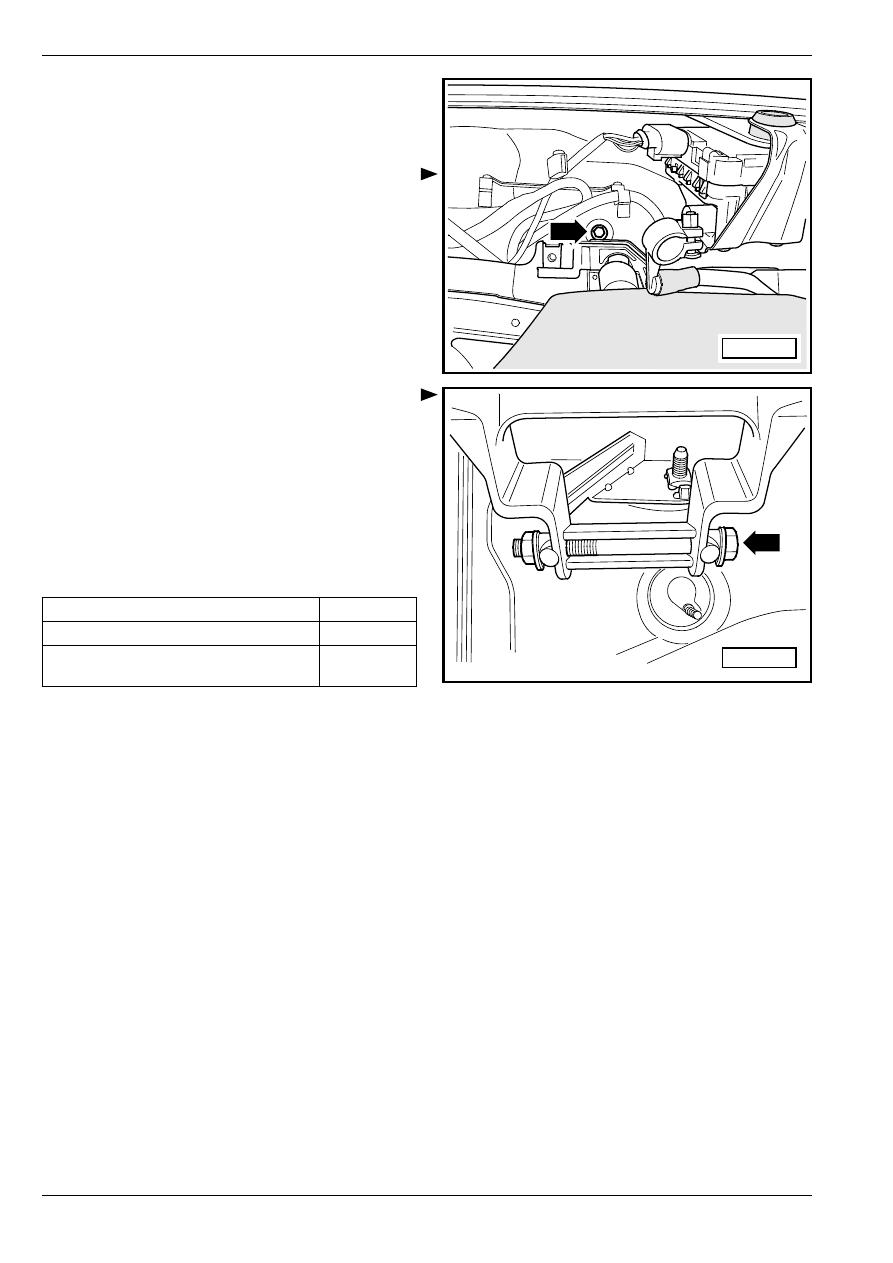

Установка

–

Установить опорный кронштейн; вставить все 4

винта и затем затянуть с приложением данного

момента затяжки.

–

Закрепить частотный упор на кузове, для чего

следует затянуть винт -стрелка- с приложением

данного момента затяжки.

–

Затянуть с приложением данного момента

затяжки крепежный винт -стрелка- опорного

кронштейна и частотного упора.

В дальнейшем осуществляют установку в обратной

последовательности действий.

–

Установить вал рулевого колеса

⇒ 48-1

страница 1.

Моменты затяжки:

S48-0234

S48-0233

опорный кронштейн на кузове

20 Нм

частотный упор на кузове

20 Нм

частотный упор на опорном

кронштейне

20 Нм
