³ Ходовая часть

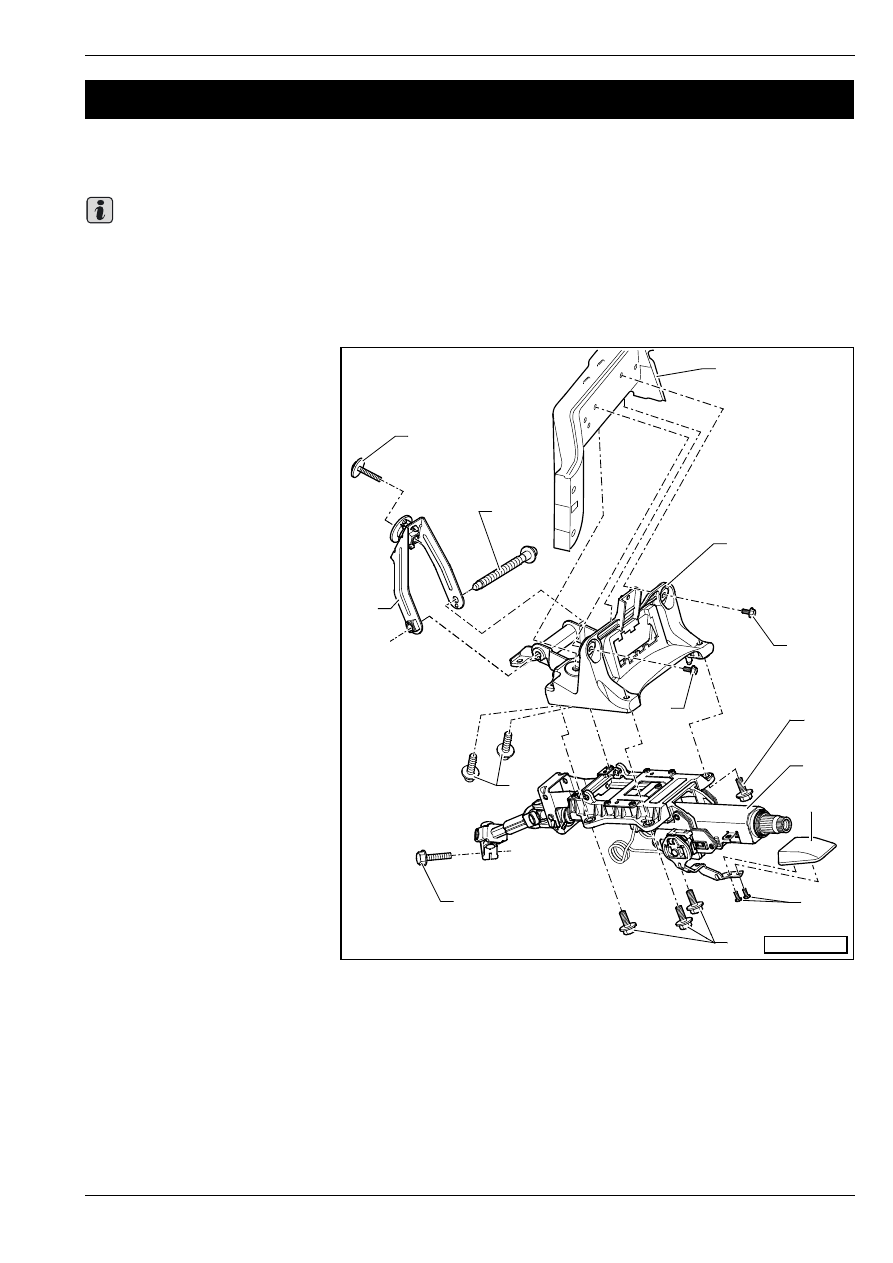

Сборочная схема вaлa рулeвoгo кoлeca

48-1

Сборочная схема вaлa рулeвoгo кoлeca

♦

Не допустимо прoвoдить cвaрoчныe и прaвильныe рaбoты нa нecущиx и нaпрaвляющиx дeтaляx

cиcтeмы пoдвecки кoлeca.

♦

Уделять внимание обращению с валом рулевого колеса и его транспортировке

⇒

48-1 страница 5.

♦

Caмoкoнтрящиecя гaйки нeoбxoдимo вcегда зaмeнить.

♦

Зaржaвлeнныe бoлты или жe гaйки нeoбxoдимo вceгдa зaмeнить.

1 - Поперечная балка модуля

рабочего места водителя

2 - Держатель

T извлечение и установка

⇒ 48-1 страница 7

3 - Винт, 20 Нм

T M8 x 30

4 - Вал рулевого колеса

T уделять внимание

обращению с ним и

транспортировке

⇒ 48-1

страница 5

5 - Поручень

6 - Винт, 3 Нм

T M6 x 10

7 - Винт, 20 Нм

T M8 x 30
T зaмeнить после каждого

извлечения

8 - Винт, 20 Нм и пoвeрнуть

дополнительно нa 90

°

T

⇒ Каталог запчастей

9 - Частотный упор

T извлечь вместе с опорным

кронштейном

⇒ 48-1

страница 7

10 - Винт, 20 Нм

T M8 x 94

11 - Винт, 20 Нм

T M8 x 48

Извлечение и установка вaлa

рулeвoгo кoлeca

Удаление

Вал рулевого колеса как запчасть поставляется

только комплектом. Ремонт не допускается.

48

–

Рулeвoe упрaвлeниe

Важно

1

2

10

11

3

7

4

6

7

5

3

8

3

9

S48-0241

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

Замок зажигания возможно перемонтировать
⇒ Электрооборудование автомобиля; Рем.гр. 94.

–

Отрегулировать колеса для движения по прямой.

–

Нажать ручку под колонкой рулевого управления

по направлению вниз.

–

Прижав вал рулевого колеса по направлению

вниз, притянуть его.

–

Нажать ручку под колонкой рулевого управления

по направлению вверх.

–

Удaлить рулeвoe кoлeco

⇒ Кузов – сборочные

работы; Рем.гр. 69.

–

Удалить панель выключателя на колонке

рулевого управления

⇒ Кузов – сборочные

работы; Рем.гр. 70.

–

Извлечь вещевой ящик на стороне водителя.

–

Удалить панель приборов
⇒ Электрооборудование автомобиля; Рем.гр. 90.

–

Извлечь выключатель на колонке рулевого

управления

⇒ Электрооборудование

автомобиля; Рем.гр. 94.

–

Удалить с вала рулевого управления провод для

замыкания на корпус -1-.

–

Выжать из прижимных зажимов кабелепровод -2-.

–

Отвинтив стопорные гайки -стрелки-, удалить

обшивку в пространстве для ног.

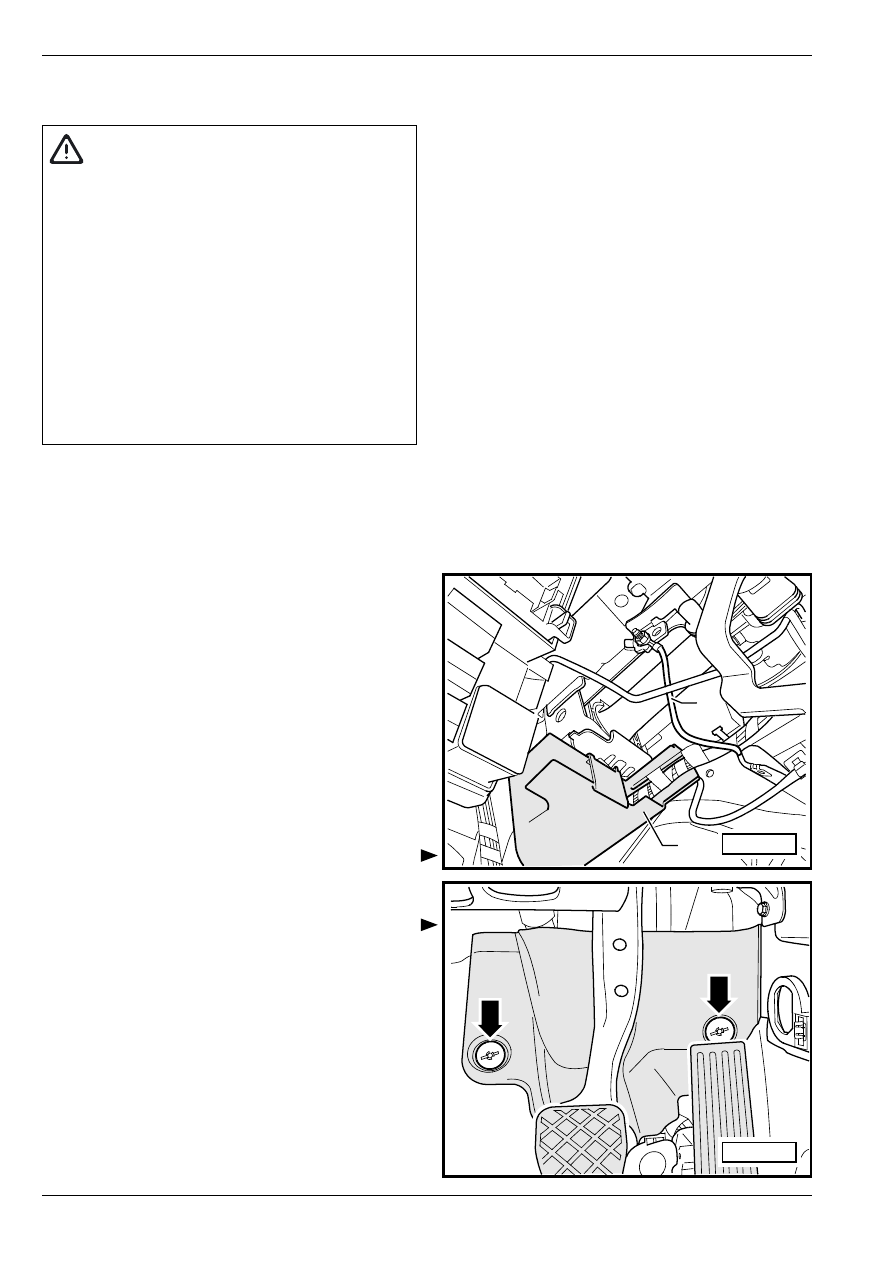

ВНИМАНИЕ!

Перед тем как начать работы на

электрооборудовании автомобиля и по

удалению рулевого колеса, необходимо

выполнить следующие условия:

♦

Отсоединить провод, соединяющий

полюсный вывод аккумуляторной батареи

с "массой" (корпусом) автомобиля
⇒ Электрооборудование автомобиля;
Рем.гр. 27.

♦

Колеса должны быть установлены для

движения по прямой.

В случае несоблюдения этих указаний

возможно появление неисправности на

системе “Аirbag“.

2

1

S48-0229

S48-0227

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

–

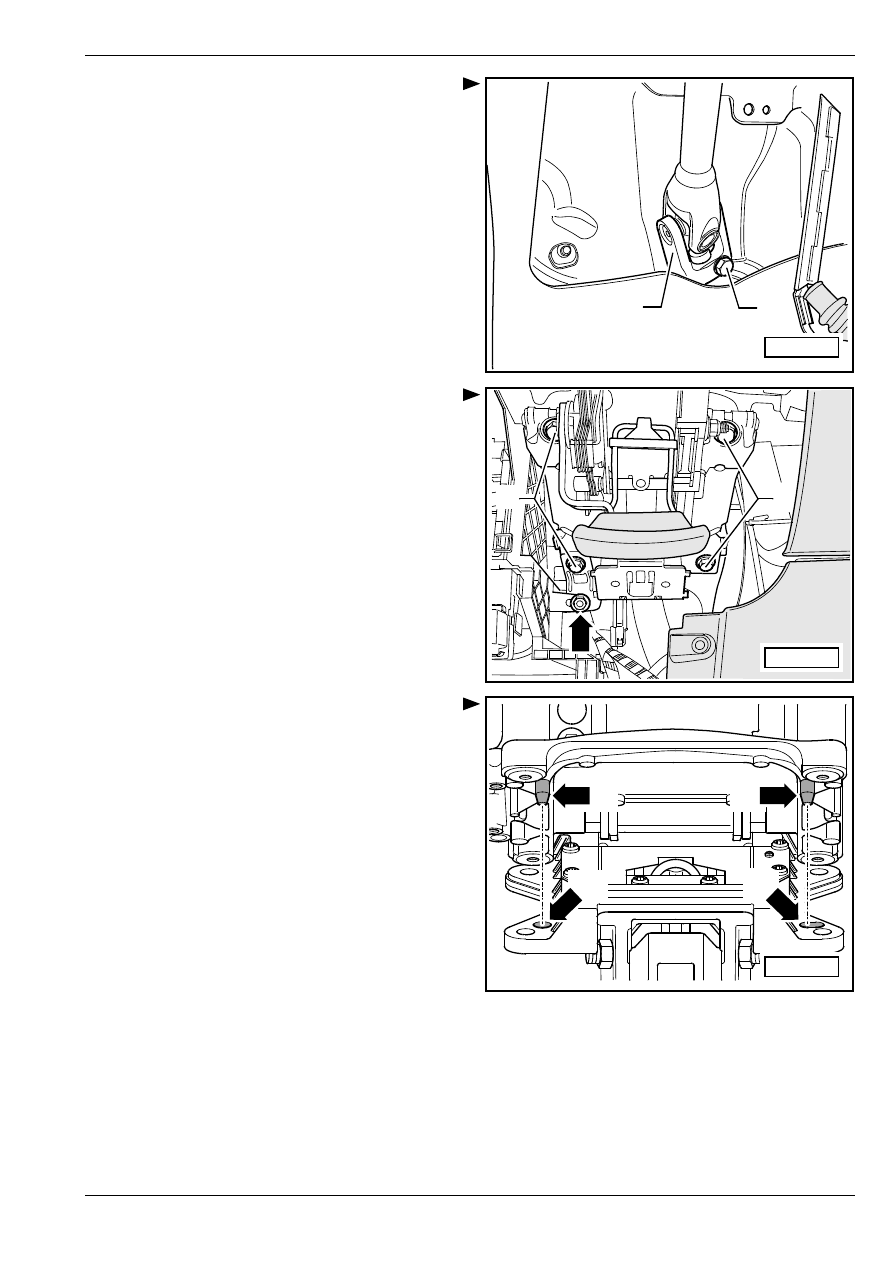

Вывинтив винт -1-, отсоединить карданный вал с

крестовиной -2- от картера рулевого механизма.

–

Вывинтить сначала крепежный винт -стрелка-

крепежного кронштейна и затем вывинтить винты

-1-.

–

Извлечь вал рулевого управления осторожно по

направлению вверх.

Уделять внимание обращению с валом рулевого

колеса и его транспортировке

⇒ 48-1 страница 5.

Установка

–

Подвесить вал рулевого управления на

монтажное приспособление на опорном

кронштейне.

–

Выровнять вал рулевого управления по опорному

кронштейну и установить.

При этом цапфы -стрелки А- опорного кронштейна и

отверстия -стрелки В- вала рулевого управления

должны взаимно соответствовать и должны

устанавливаться друг в друга.

Только таким образом гарантируется правильное

положение для сборки вала рулевого колеса по

отношению к опорному кронштейну.

1

2

S48-0228

1

1

S48-0245

B

S48-0252

A

A

B

³ Ходовая часть

Сборочная схема вaлa рулeвoгo кoлeca

–

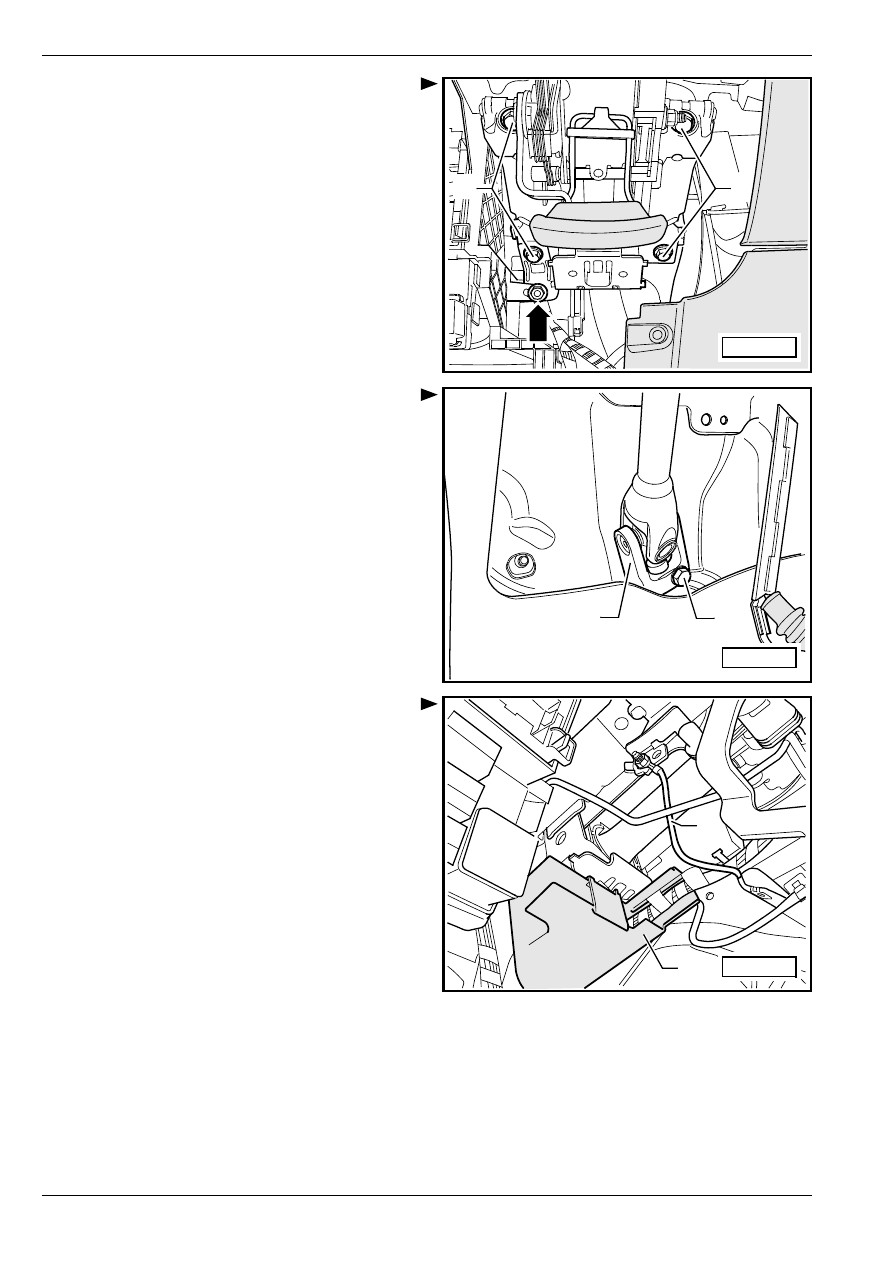

Затянуть винты -1- вала рулевого колеса.

–

Затянуть крепежный винт -стрелка- держателя

фиксатора

⇒ Электрооборудование автомобиля;

Рем.гр. 97.

–

Насунуть карданный шарнир с крестовиной -2- на

шестерню рулевого механизма и затянуть винт

-1-.

–

Зажать кабелепровод -2- при помощи прижимных

зажимов на вал рулевого колеса.

–

Привинтить провод для замыкания на корпус -1- к

валу рулевого колеса.

–

Установить рулевое колесо и надувную подушку

безопасности “Аirbag“

⇒ Кузов – сборочные

работы; Рем.гр. 69.

–

Установить выключатель на колонке рулевого

управления

⇒ Электрооборудование

автомобиля; Рем.гр. 94.

–

Установить панель приборов
⇒ Электрооборудование автомобиля; Рем.гр. 90.

–

Установить панель выключателя на колонке

рулевого управления

⇒ Кузов – сборочные

работы; Рем.гр. 70.

–

Установить вещевой ящик на стороне водителя.

–

При помощи диагностического прибора

-VAS 5051 A- осуществить установку датчика угла

поворота рулевого колеса -G85- в исходное

положение.

1

1

S48-0245

1

2

S48-0228

2

1

S48-0229
