6

ã

19:03-15

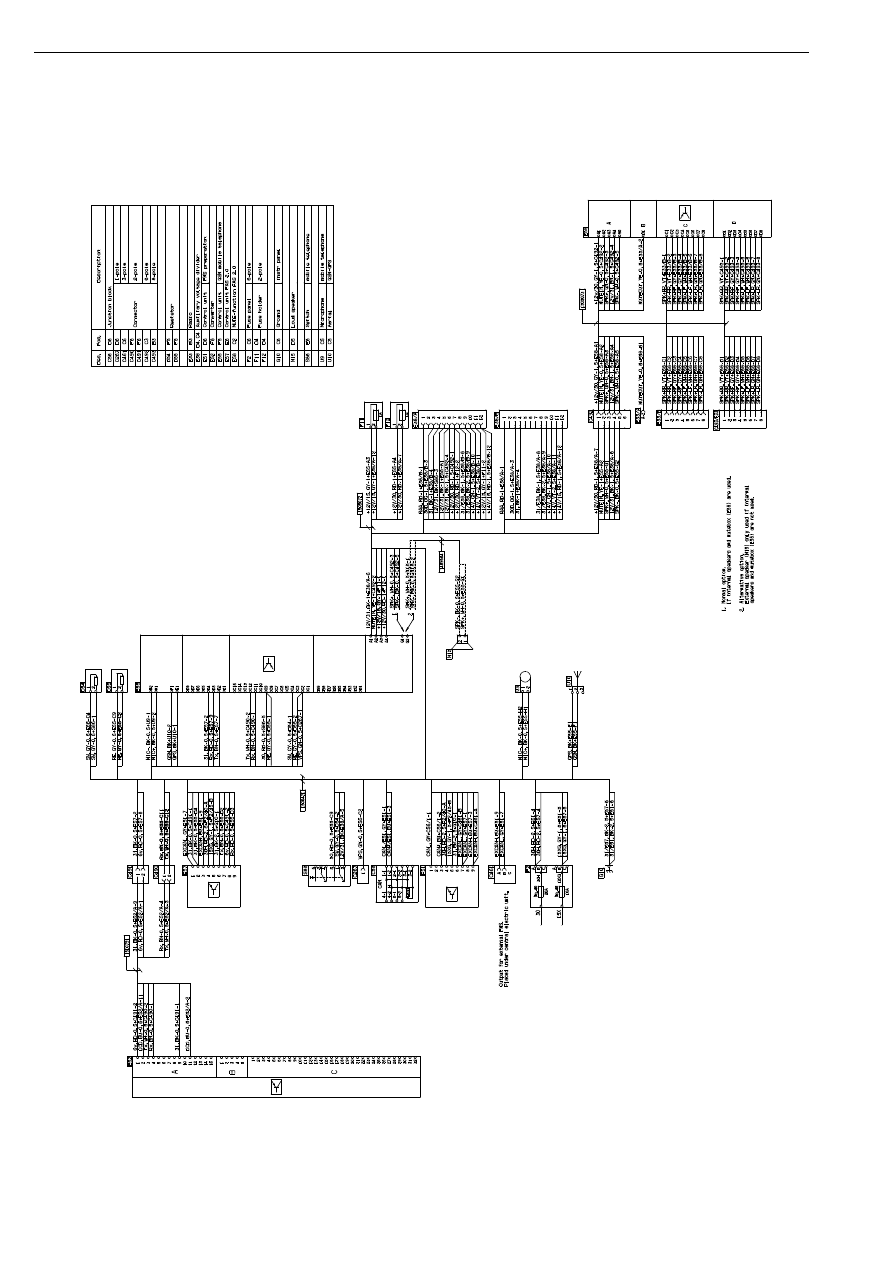

Электрическая монтажная
схема

12

5502

Общие сведения

19:03-15

ã

7

Монтаж бортового
комплекса

Примечание: Перед началом монтажа
ознакомьтесь с настоящей инструкцией.

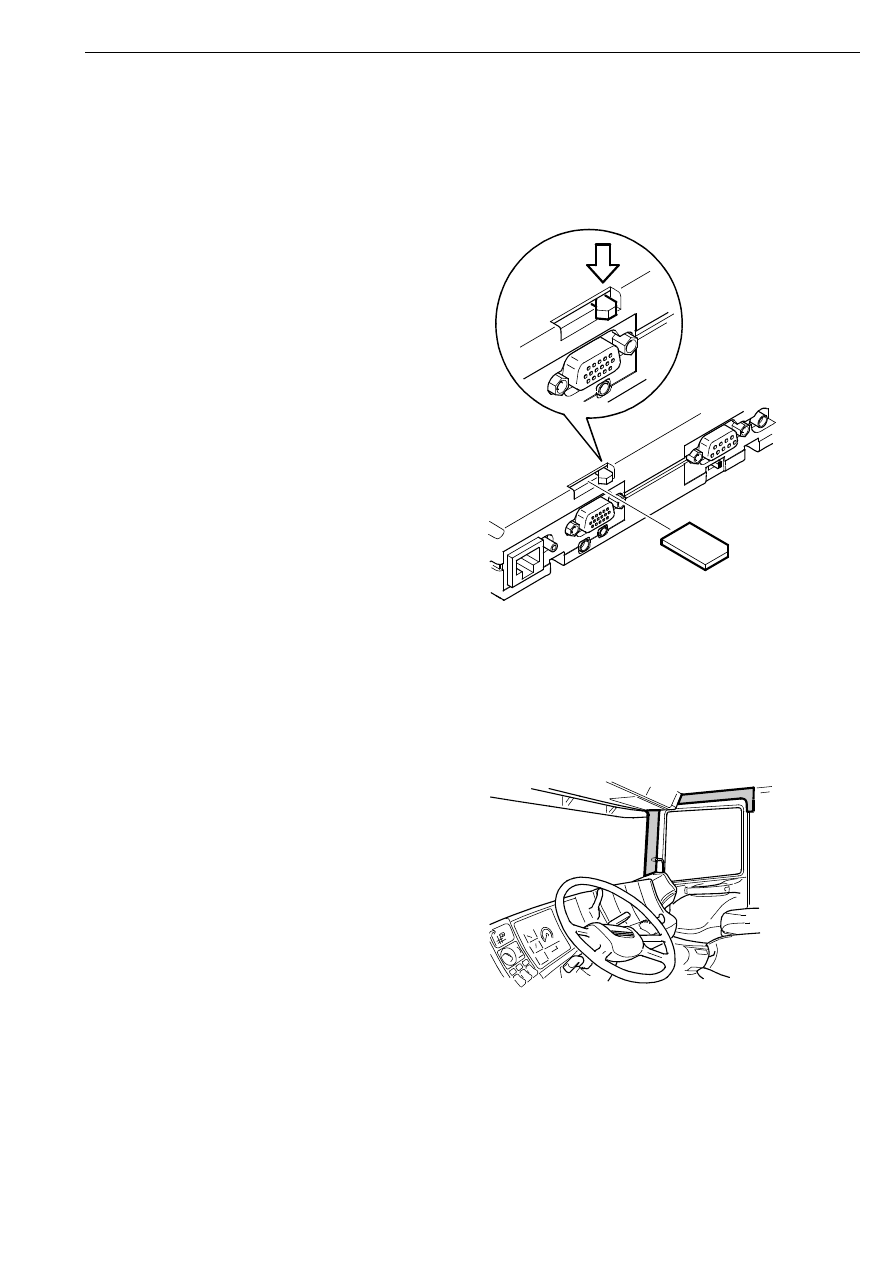

SIM-карта

1

Вставьте SIM-карту в гнездо,
расположенное на блоке GPS/GSM со
стороны разъемов.

SIM-карта установлена место, если сработал
фиксатор.

Для того чтобы вынуть SIM-карту,
необходимо нажать сверху на кнопку
фиксатора. После этого карту можно вынуть
из гнезда. См. рис.

125

50

3

Подготовительные
операции

1

Снимите панель обивки, расположенную
над проемом правой двери и панель,
установленную на передней правой
стойке кабины.

2

3

Ослабьте крепление обивки потолка.

4

Ослабьте крепление верхней полки
(в кабине с низкой крышей). Это
обеспечит доступ к гайке крепления
антенны.

125505

Монтаж

8

ã

19:03-15

Монтаж антенны

Для правильного монтажа антенны
необходимо выполнить следующие условия:

•

площадка вокруг отверстия для ввода
кабеля должна быть плоской и
горизонтальной (только  для кабин с
низкой крышей).

•

расстояние до других антенн должно быть
не менее 500 мм. Это необходимо, для
того чтобы избежать наводки помех в
канале связи.

При наличии подходящего входного
отверстия на правой стороне кабины:
установите антенну, используя это отверстие.

В противном случае, выполните следующее.

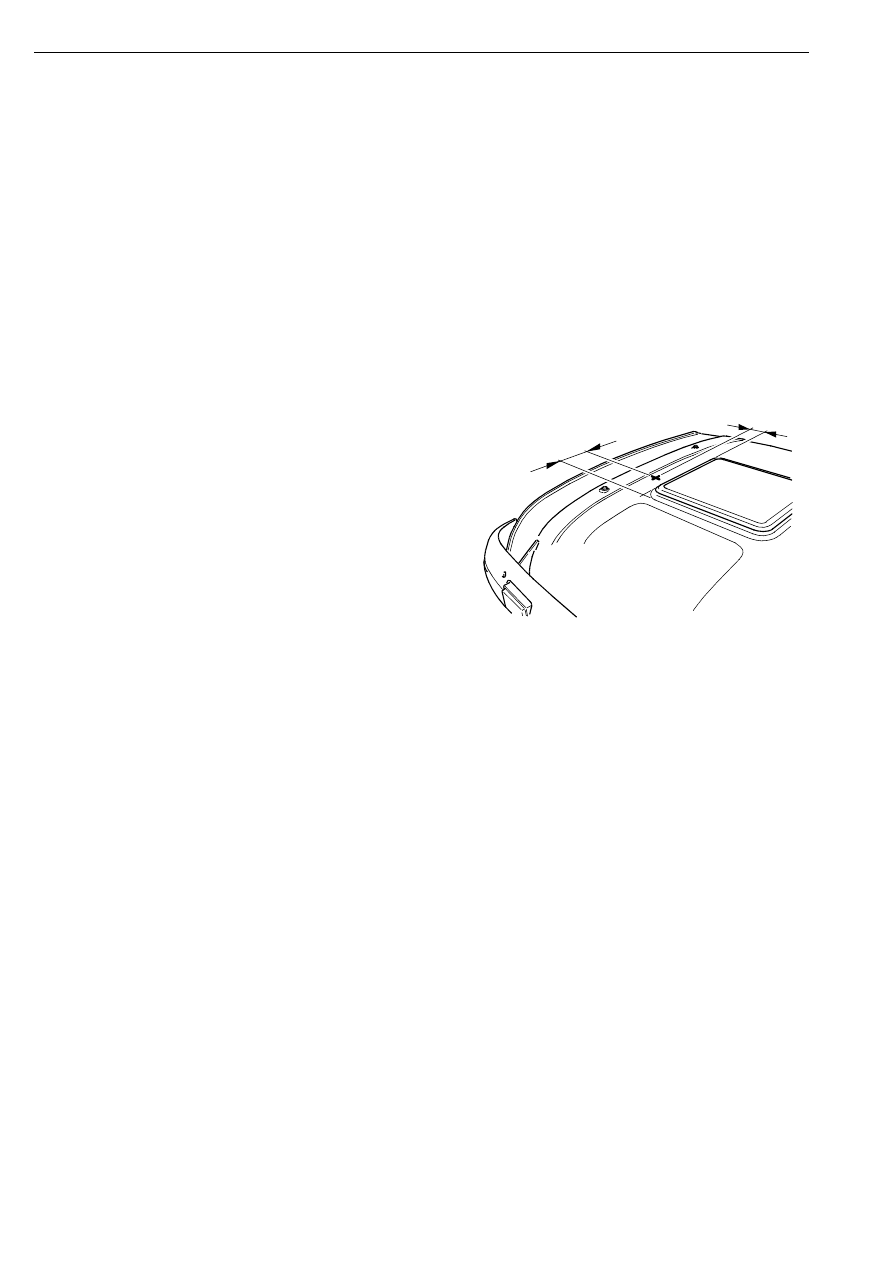

1

С помощью подходящего инструмента
сделайте отверстие диаметром 19 мм.
Координаты отверстия относительно
крышки люка показаны на рисунке. При
необходимости скорректируйте
расположение отверстия в зависимости
от наличия на крыше другого
оборудования.

70 mm

150 mm

12

55

08

Монтаж

19:03-15

ã

9

Примечание: Проверьте, чтобы на крыше не
остались металлические стружки, поскольку
они начнут корродировать.

2

Нанесите на край отверстия немного
антикоррозионного защитного состава.
Дайте ему высохнуть.

Примечание: Проверьте, чтобы антенная
гайка, расположенная на внутренней стороне
крыши, имела надежный контакт с металлом.
Это обеспечит хороший контакт с "массой".

3

Протяните кабели через отверстие и
вверните антенну в отверстие.

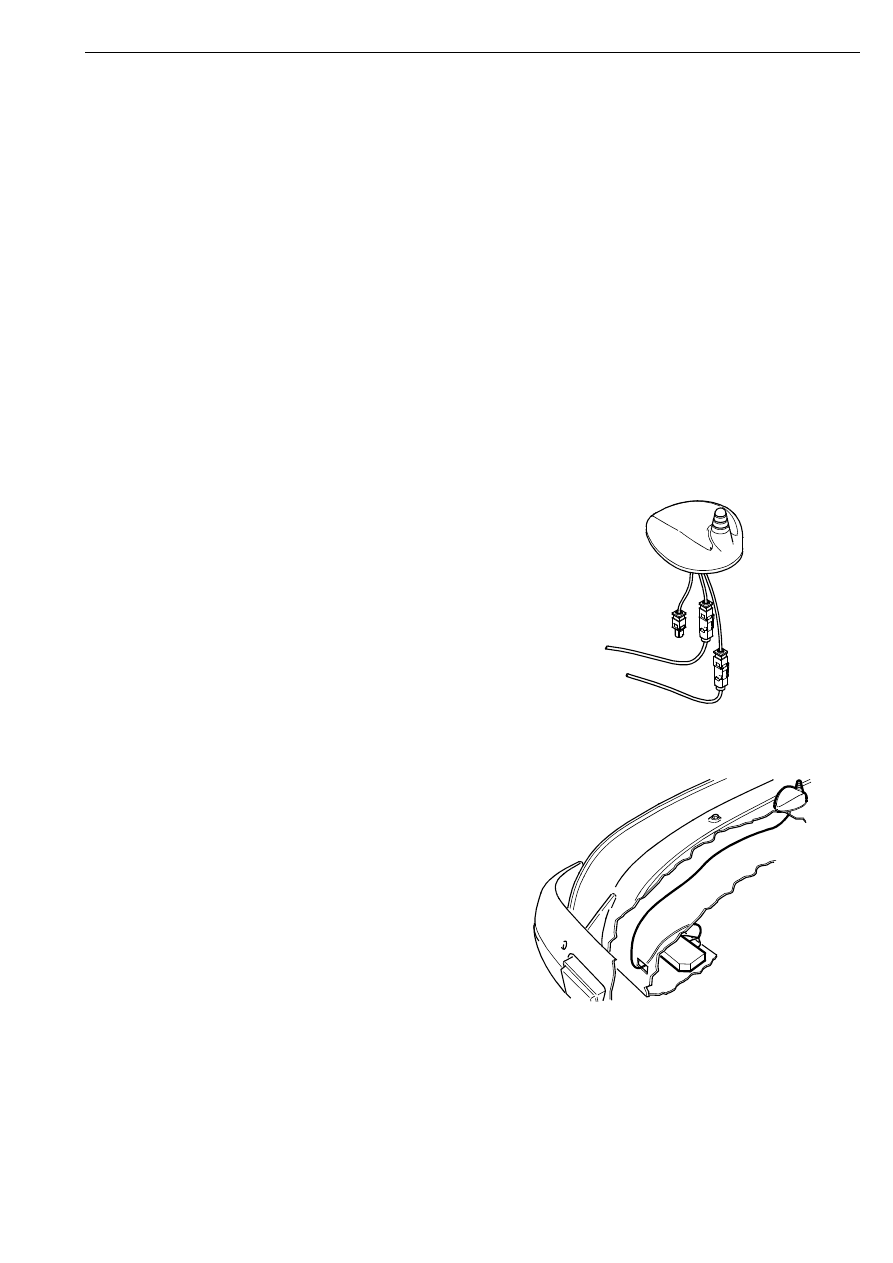

Монтаж антенных кабелей

1

Присоедините кабели GPS и GSM к
соответствующим антенным кабелям.

2

Для приема радиопередач в диапазоне FM
можно установить дополнительный
антенный кабель. Если этот кабель не
используется, закройте разъем изолентой
и закрепите его под панелью крыши.

3

Проведите кабели по панелям обивки
потолка к ветровому стеклу и затем
выведите их вниз под крышку правой
верхней полки. Затем протяните кабели
через отверстие в потолочной панели к
месту установки блока GPS/GSM.

12

55

10

12

5511

Монтаж
