10

ã

19:03-15

Монтаж блока GPS/GSM

1

Блок GPS/GSM устанавливается в
центральное отделение правой верхней
полки.

2

Снимите резиновый коврик, находящийся
в этом отделении.

3

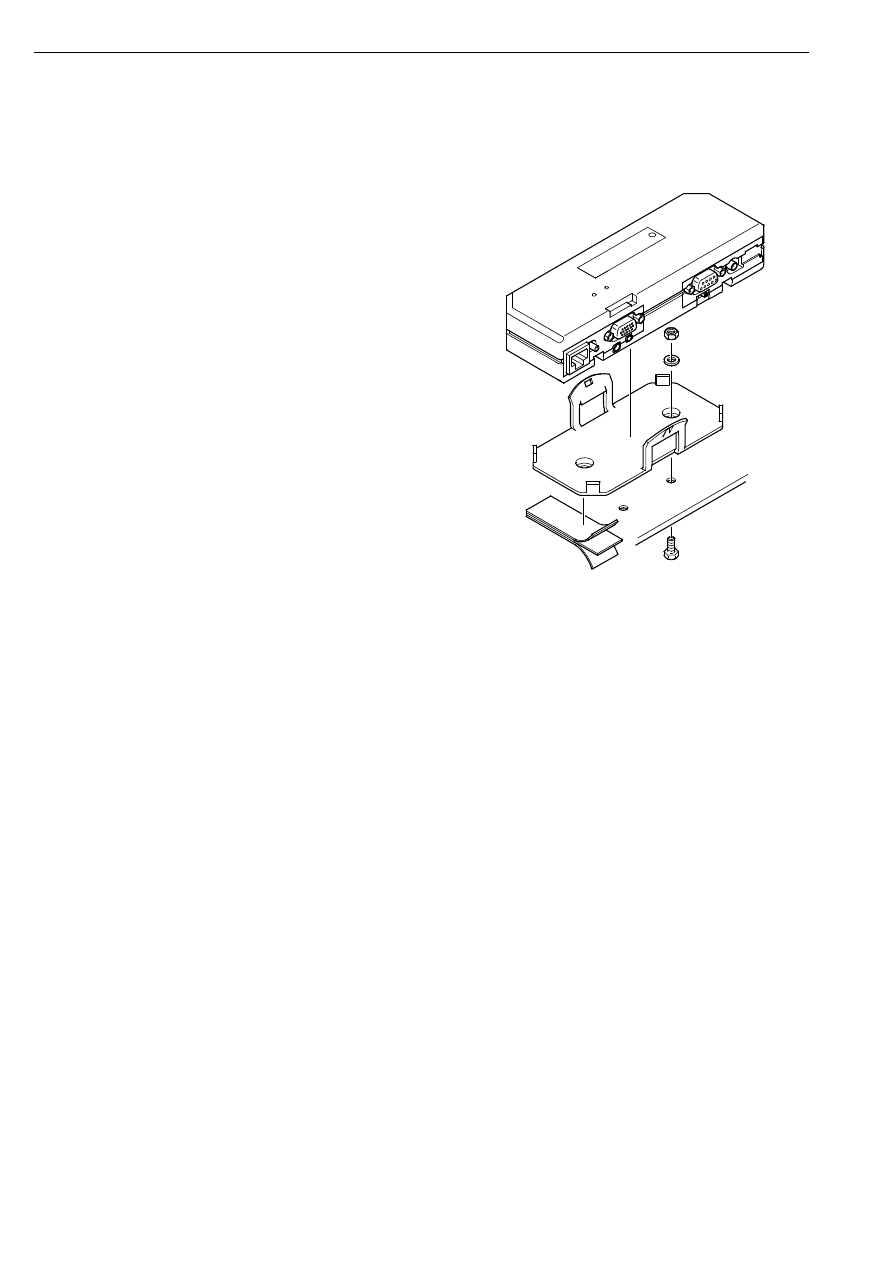

Вставьте держатель одним нижним
выступом в одно из существующий
отверстий в основании полки. Закрепите
противоположный конец держателя с
помощью двухсторонней липкой ленты.

4

Закрепите пластмассовый держатель с
другой стороны винтом М5x10 и гайкой
со стопорной шайбой, установив винт в
отверстие держателя. Вставьте винт
снизу и наверните гайку сверху.

5

Установите блок GPS/GPM в
пластмассовый держатель.

6

Подключите к блоку GPS/GSM антенные
кабели.

12

55

13

Монтаж

19:03-15

ã

11

Монтаж кабелей Монтаж
кабелей бортового
комплекса FAS

1

Откройте крышку центрального
электрического блока.

2

Проложите кабели бортового комплекса
FAS за центральным электрическим
блоком.

3

Установите рычажок воздушного
дефлектора решетки  2 в среднее
положение и выньте вентиляционную
решетку из панели управления.
Регуляторы должны быть установлены в
положение минимальной подачи воздуха
для демонтажа вентиляционной решетки.

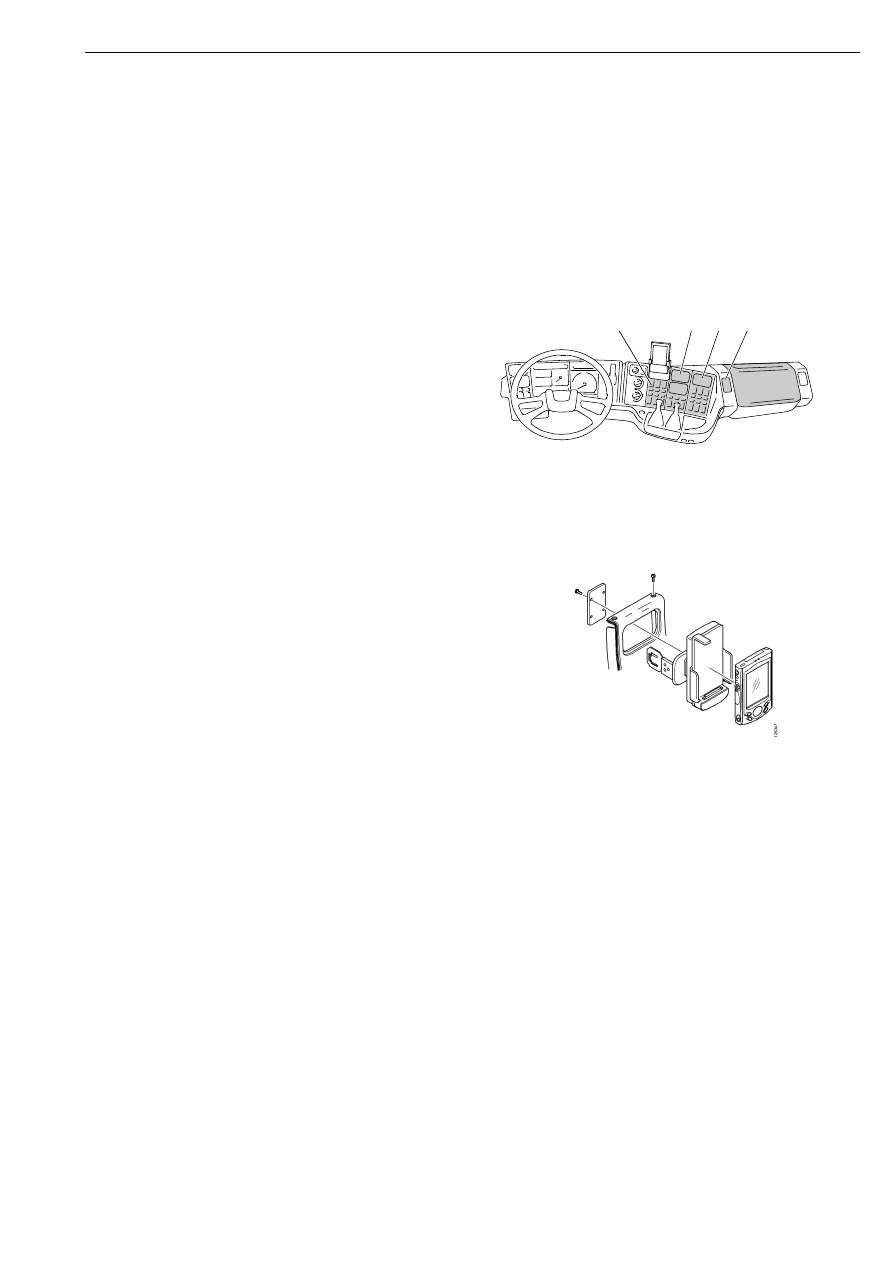

4

Снимите панели D, E и F.

5

Вставьте с усилием держатель карманного
компьютера в отверстие панели D и
приверните прилагаемую пластину.

Примечание: Держатель карманного
компьютера должен быть установлен на
панели D. Если в панели D расположена
панель с лампами и выключателями
диагностики, то ее следует переставить в
панель F.

6

Установите телефонный выключатель в
свободное гнездо в панели D, E или F.

7

Закрепите шильдик с символом телефона
в гнезде около выключателя.

8

Проведите кабели бортового комплекса
FAS между центральным электрическим
блоком и панелью D и подсоедините их к
центральному электрическому блоку.

9

Подключите кабели к держателю
карманного компьютера и выключателю.

Примечание: Дополнительный разъем шины
CAN C461 остается свободным.

12

55

15

D

E

F 2

Монтаж

12

ã

19:03-15

10 Автомобили, оборудованные

противоугонной системой VPS:

11 Автомобили, не оборудованные

противоугонной системой VPS:

Закройте разъем с помощью изоленты и
закрепите кабель подходящим способом.
Если кабель был проложен через блок
GPS/GSM в соответствии с назначением.

12 Установите на место снятые панели.

13 Установите на место вентиляционную

решетку 2.

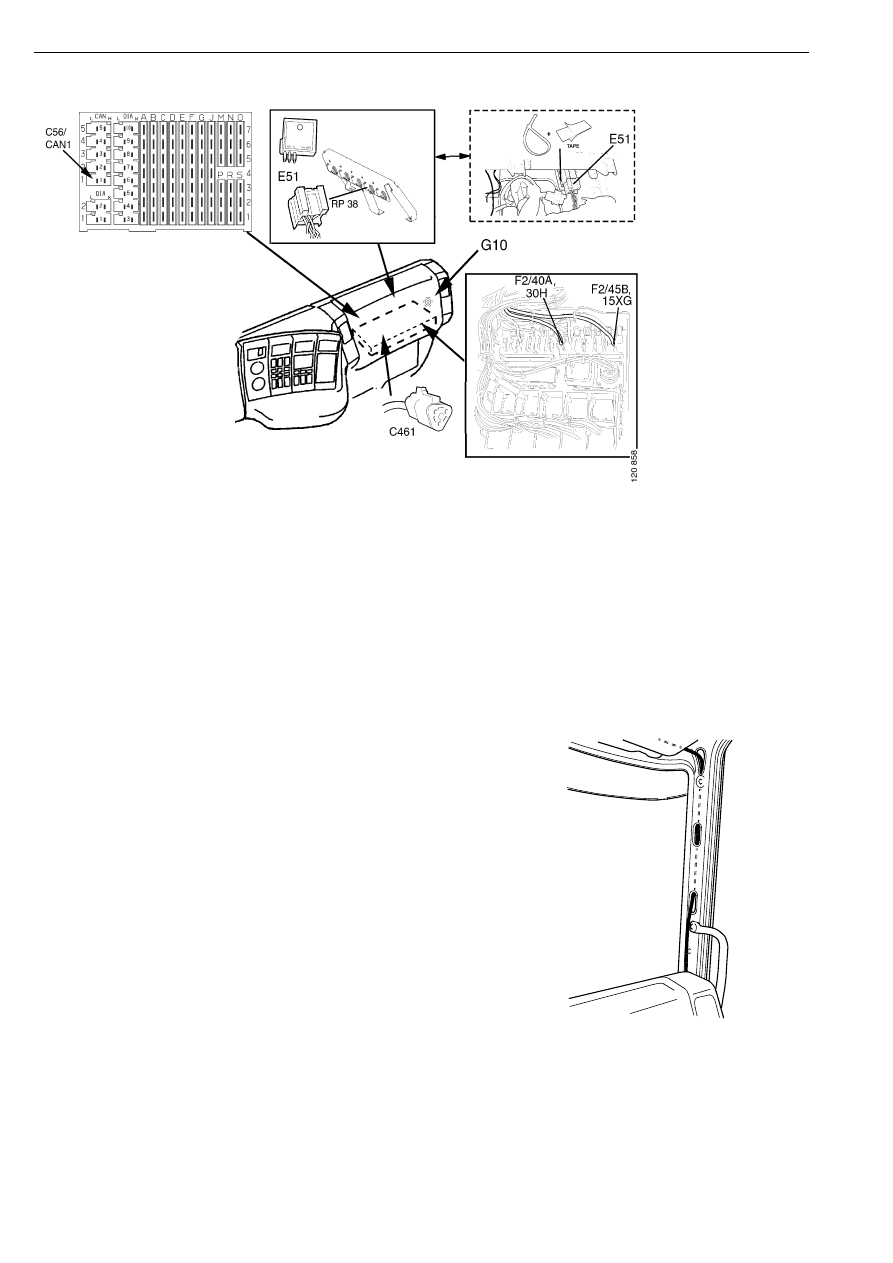

14 Закрепите блок управления FMS на

центральном электрическом блоке.
Используйте подходящие для этого
держатель кабеля или кронштейн.

15 Прокладывайте кабель комплекса FAS

далее: от центрального электрического
блока к блоку GPS/GSM,
расположенному в отделении верхней
полки. Прокладка кабеля осуществляется
по передней стойке кабины. Для
облегчения прокладки кабеля по
передней стойке можно использовать
липкую ленту.

1260

43

Монтаж

19:03-15

ã

13

16 Подключите разъемы кабелей к

разъемам блока GPS/GSM.

Примечание: Убедитесь в том, что кабели
внутри верхней полки не натянуты и имеют
небольшую слабину.

17 Подключите блок E38A к разъему

преобразователя напряжения.
Подключите блок E38B к
преобразователю напряжения и провод
питания между делителем напряжения и
блоком GPS/GSM.

Примечание: Если контактный вывод  12 в
разъеме делителя напряжения свободоен, то
провод C3-15 должен быть присоединен к
этому выводу. В противном случае
присоедините этот провод вместе с уже
установленным проводом к контактному
выводу 15 в разъеме C3.

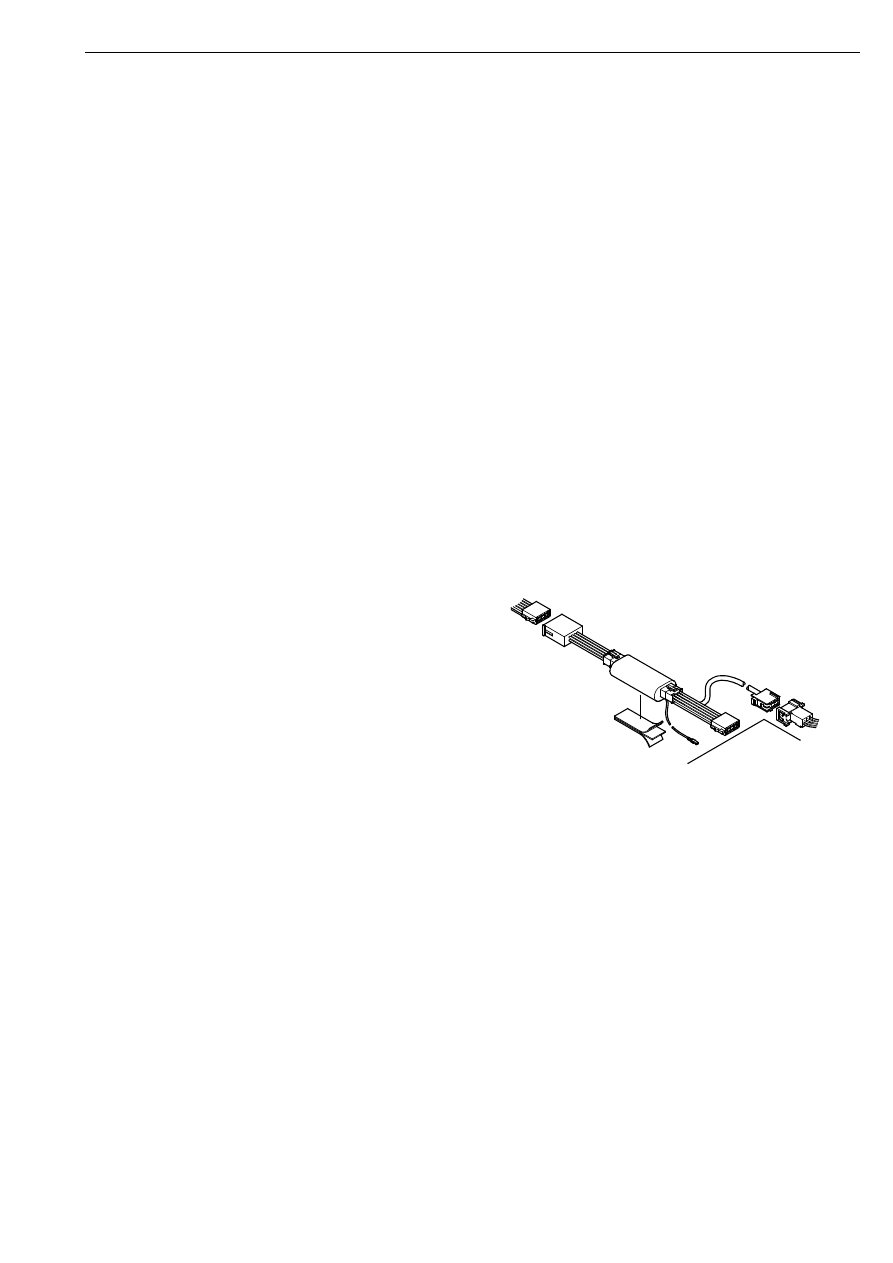

18 Автомобили со штатной автомагнитолой

A) Отсоедините разъем
громкоговорителей от автомагнитолы.

Б) Подключите разъем C493/E33 кабеля
блока приглушения звука к разъему
проводки громкоговорителей.

В) Затем подключите разъем E33-B и
провод приглущения звука E33-A2 к
автомагнитоле.

Г) Закрепите блок приглушения звука с
помощью двухсторонней липкой ленты к
основанию полки позади автомагнитолы.

Д) Подключите разъем  C492 блока
приглушения звука к соответствующему
разъему бортового комплекса FAS.

19 Автомобили без автомагнитолы и блока

приглушения звука

Блок приглушения звука не используется.
Установите громкоговоритель, как
описано ниже.

125

52

1
