2
©
19:03-13
Инструкция по
монтажу

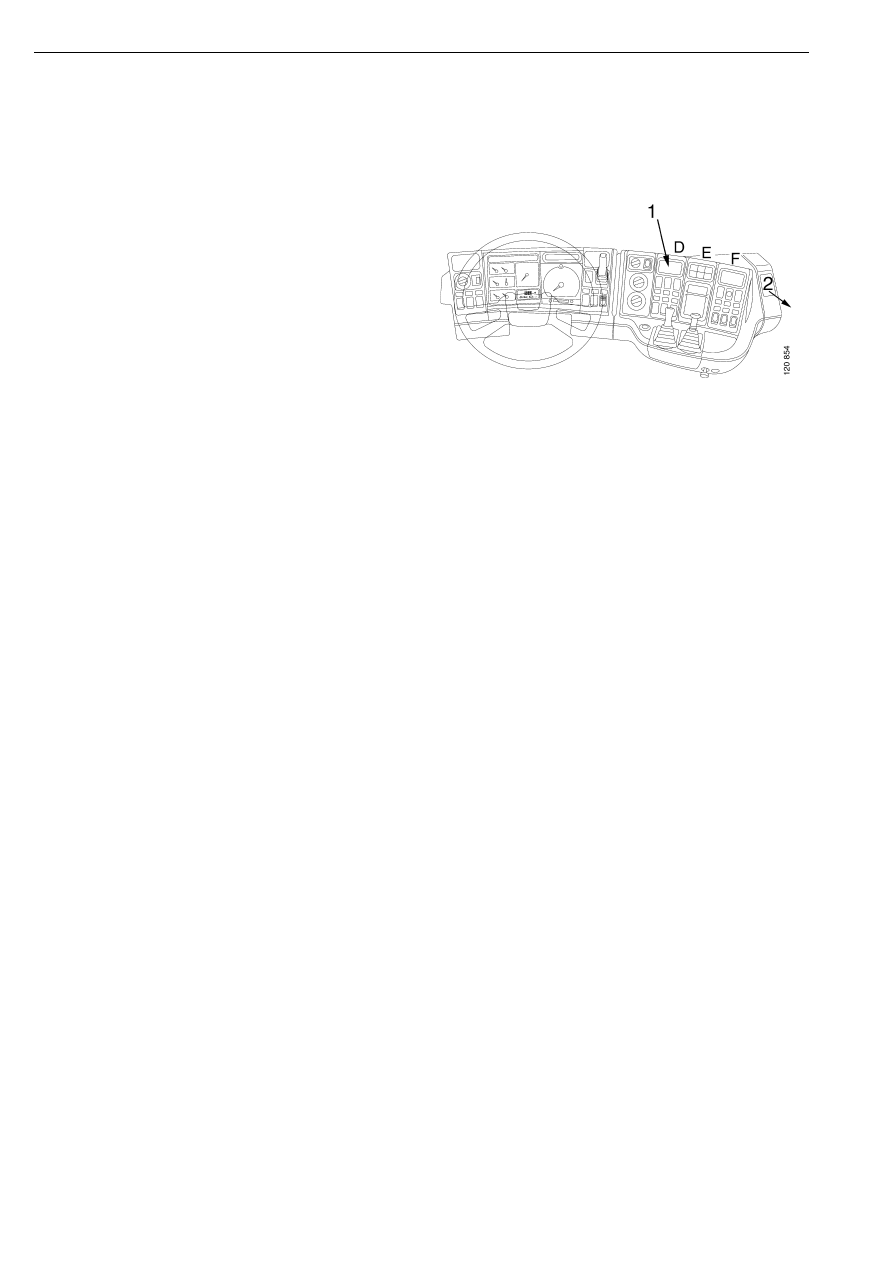

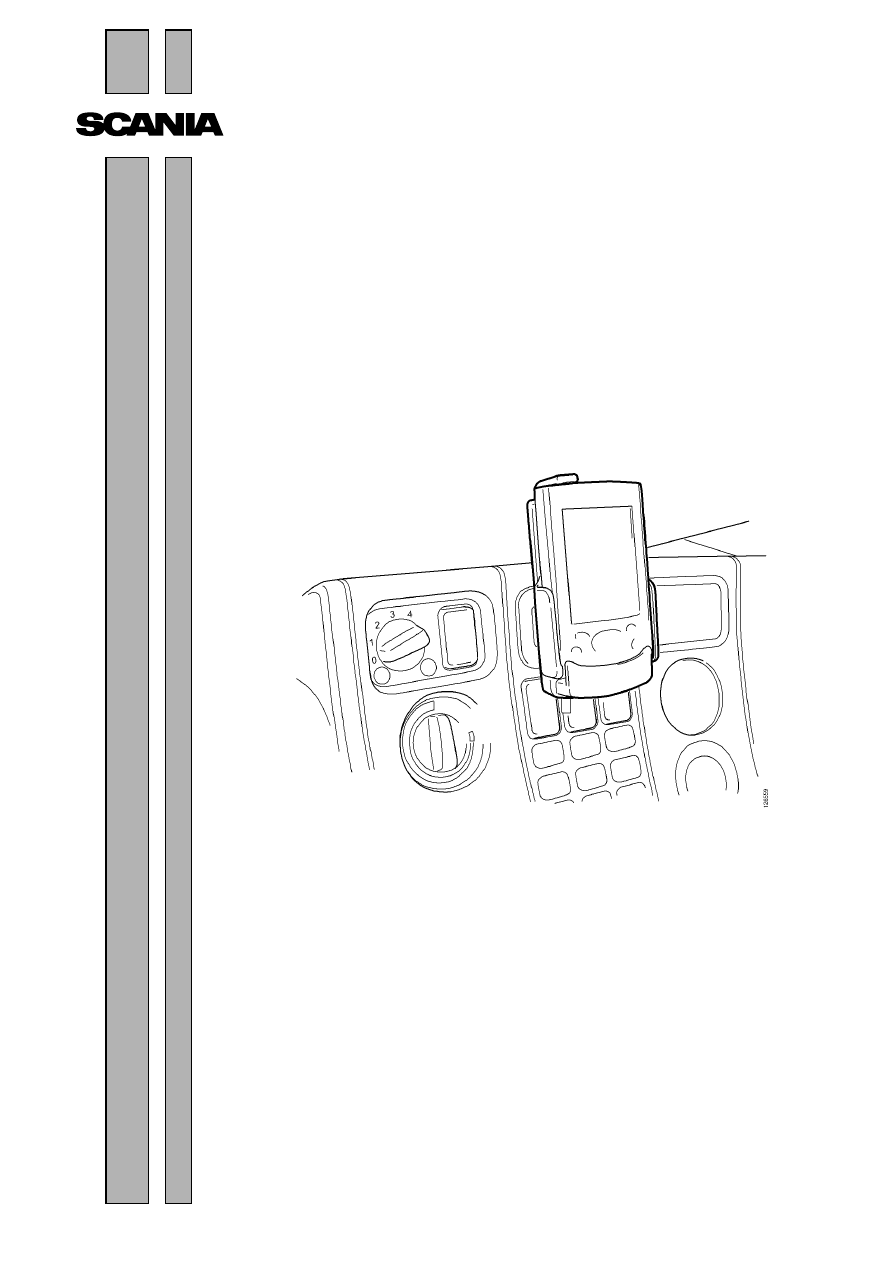

Держатель карманного компьютера
устанавливается в гнездо панели D, показано на
рис. стрелкой 1.
•
Снимите панели D,E,F.
•
Установите регулировочный рычажок
воздушного дефлектора в среднее
положение и снимите вентиляционную
решетку 2.
•
Если в гнезде (1) панели D установлена
панель диагностических ламп и
выключателей, перенесите ее на панель F.
•
Протяните проводку через панель D и
закрепите держатель карманного
компьютера на панели. Проложите
электрическую проводку от панели
управления до центрального
электрического блока.
•

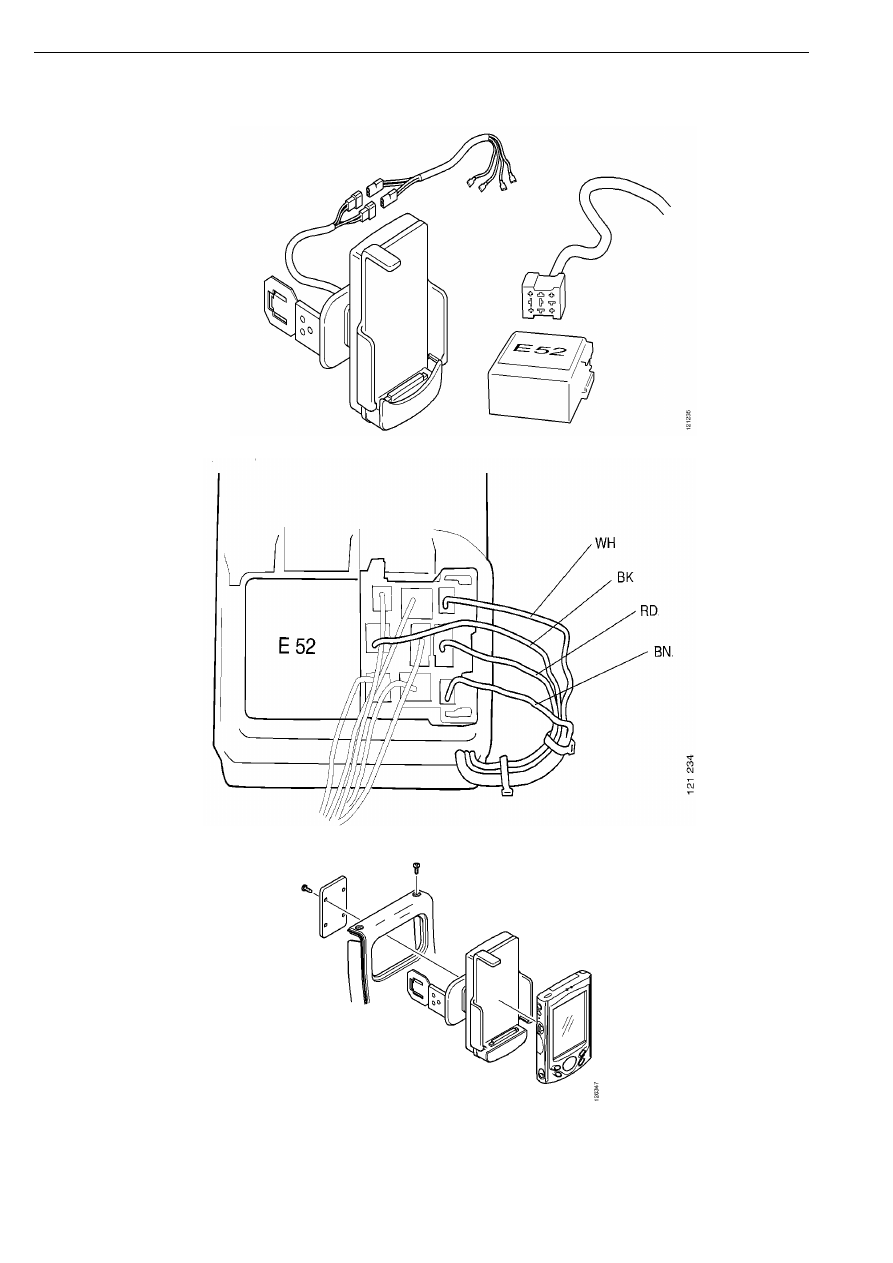

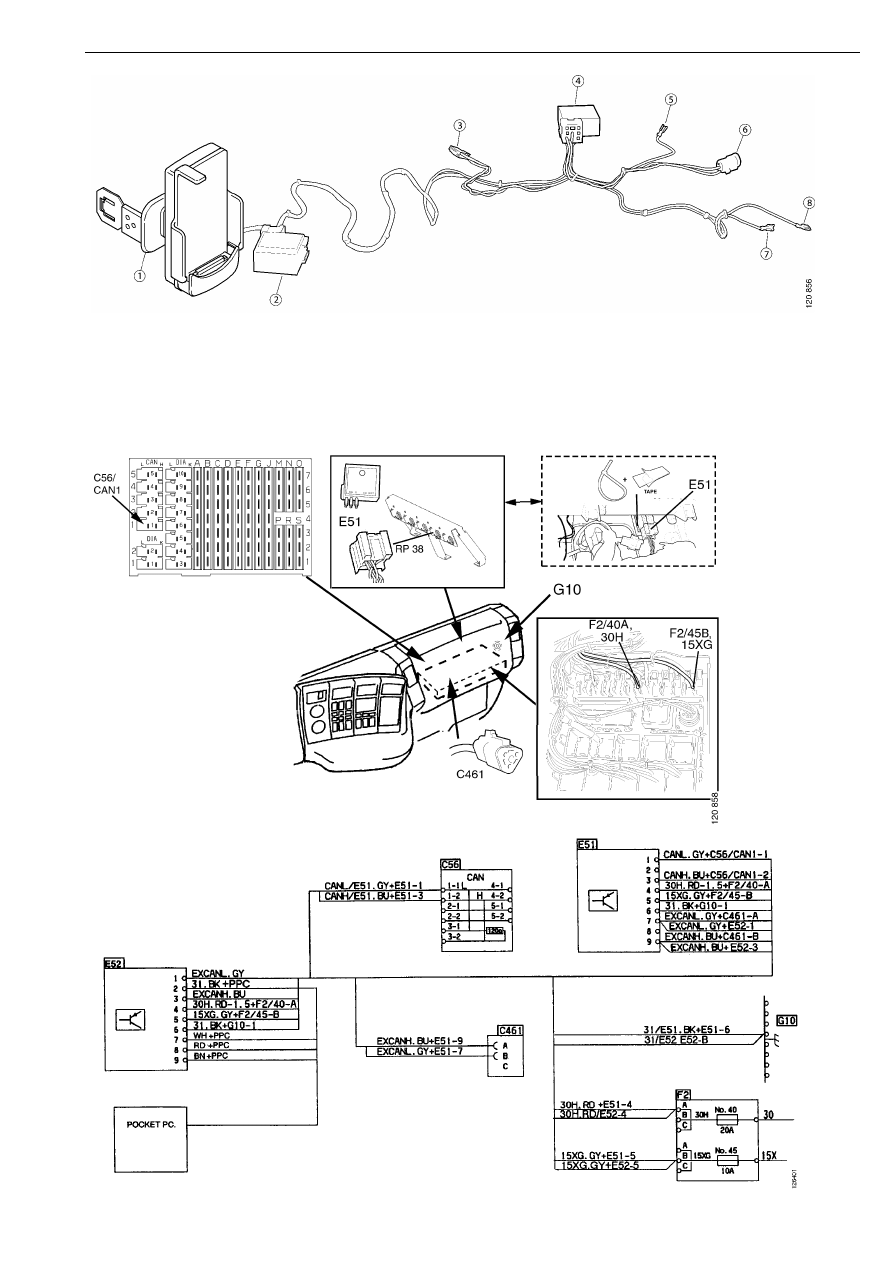

Выполните соединения электрической
проводки в соответствии с монтажной
схемой и приведенными рисунками.
Примечание: Разъем C461 остается свободным,
однако он закреплен на существующем жгуте
электрической проводки под центральным
электрическим блоком.
Для того чтобы компьютер мог регистрировать
работу механизма отбора мощности (PTO),
необходимо обеспечить соответствующий
управляющий сигнал на входе блока
управления двигателем EDC или блока-
координатора. Обратитесь к инструкции по
системе управления двигателем EDC или
блоку-координатору, 16:07-10.
Техническое описание
Что касается кодов неисправностей и
коммуникации с системами автомобиля, то
карманный компьютер работает аналогично
маршрутному компьютеру Scania.
Описание коммуникации с системами
автомобиля см. Инструкцию 17:01-03
"Маршрутный компьютер", разделы "Общие
сведения" и "Перечень кодов неисправностей".
Сведения о функциях программы карманного
компьютера приведены в Инструкции для
водителя Бортовой информационно-
измерительный комплекс - установка
параметров и анализ.
Техническая поддержка
Обратитесь к местному дистрибьютору, если
вам требуется помощь по вопросам
использования программного обеспечения и
бортового борудования, а также по
применению програмы Scania Fleet для
статистической обработки данных.
