Руководство по ремонту



18:02-03



25



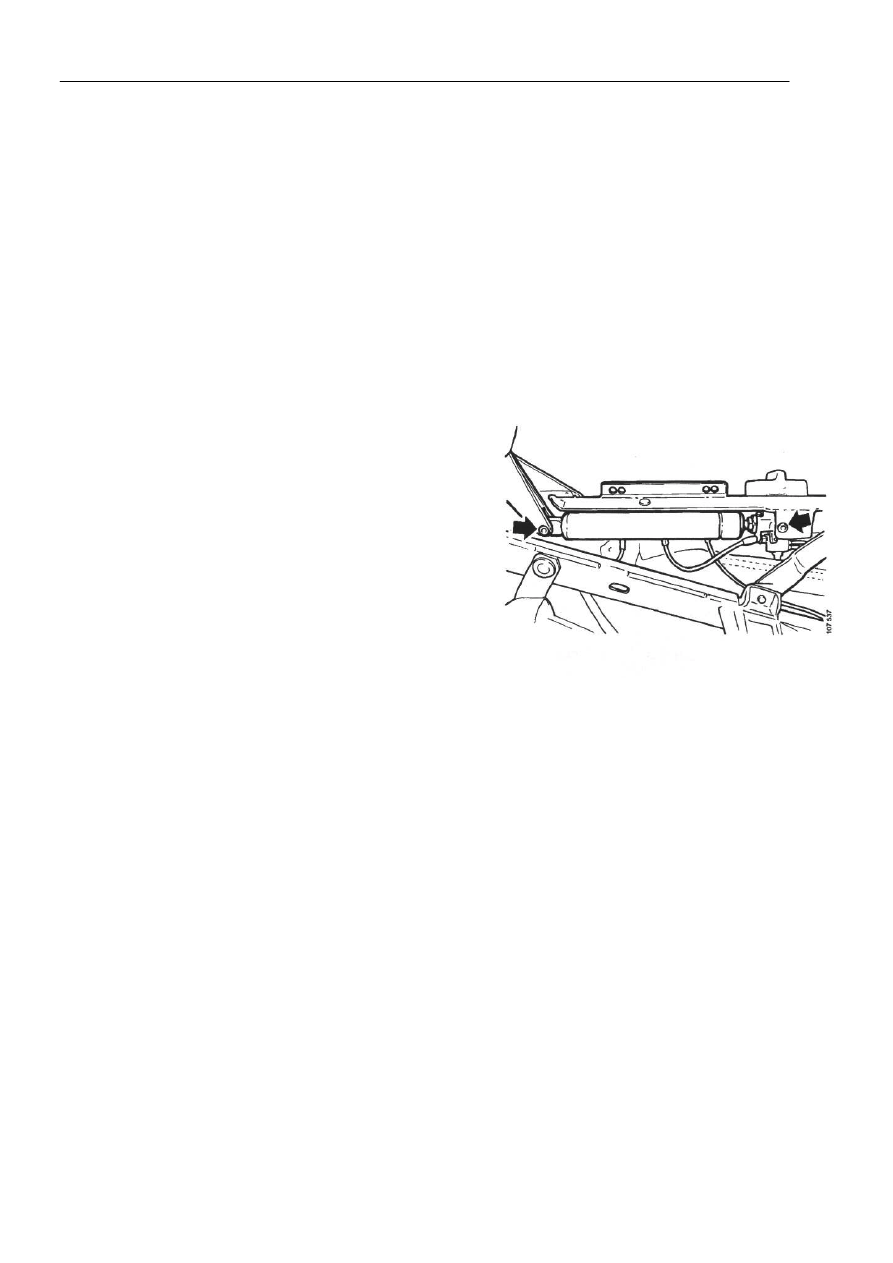

Газовая пружина для откидывания сиденья кресла


1

Опустить кресло как можно ниже для стравливания
воздуха из пневматической рессоры.


2

Полностью снять кресло, если не хватает
пространства для проведения ремонтных работ с
той стороны кресла, где расположен замок ремня
безопасности.


3

Снять боковую панель со стороны расположения
замка ремня безопасности.


4

Отсоединить верхнюю часть защитного чехла на
той же стороне кресла.










5

Извлечь два крепежных болта и заменить газовую
пружину.


Примечание: Следует избегать отсоединения
фиксатора газовой пружины. Это может произойти в
случае касания управляющих устройств кресла или
проволочного кронштейна газовой пружины до
установки газовой пружины на место.







6

Вновь собрать все части кресла, выполняя операции в обратном порядке.












Руководство по ремонту



18:02-03



26



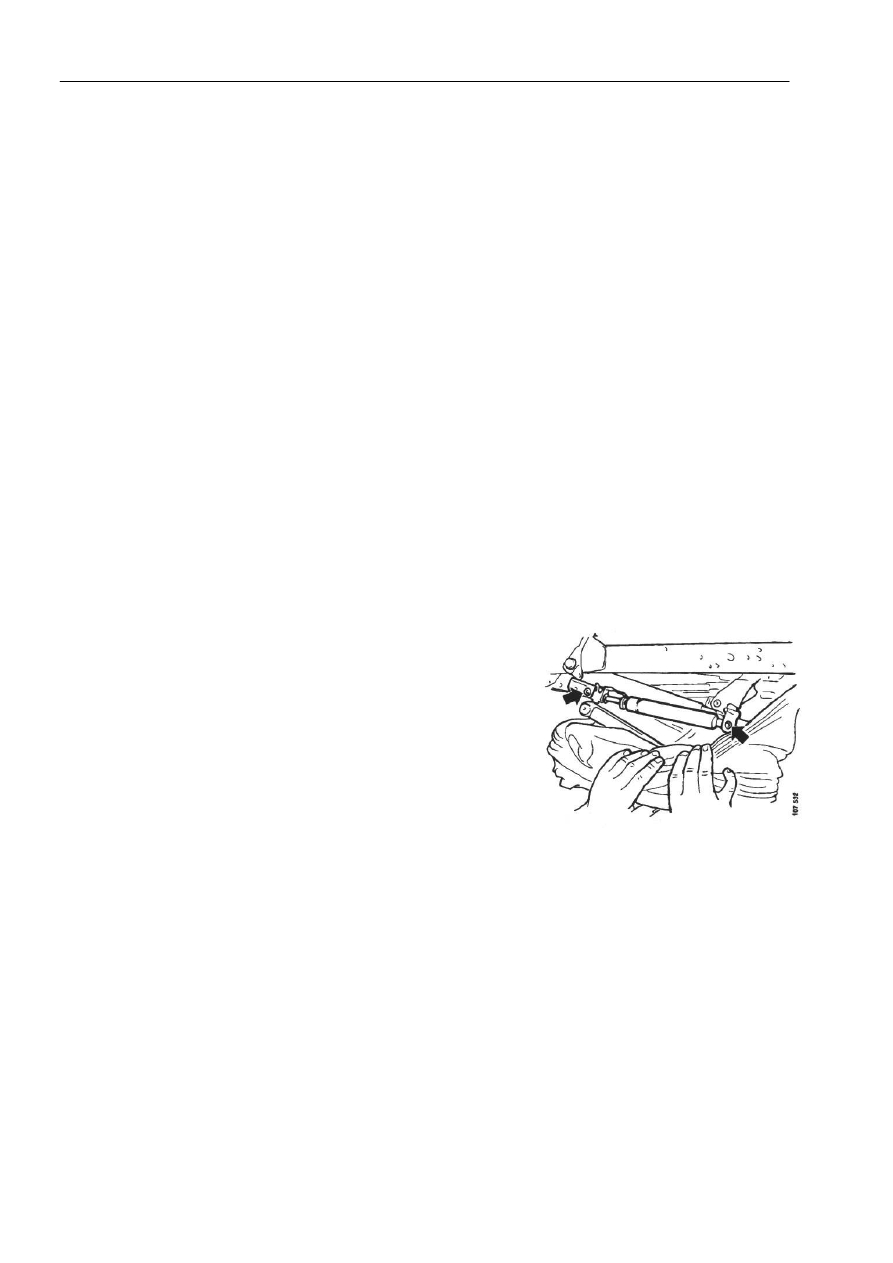

Газовая пружина для откидывания спинки кресла


1

Опустить кресло как можно ниже для стравливания
воздуха из пневматической рессоры.


2

Откинуть сиденье кресла назад как можно дальше.


3

Снять сиденье кресла.


4

Откинуть спинку кресла назад как можно дальше.









5

Снять газовую пружину для откидывания спинки
кресла.











6

Извлечь управляющий тросик из газовой пружины.


7

Установить на место новую газовую пружину.


Примечание: Следует избегать отсоединения
фиксатора на новой газовой пружине. Это может
произойти в случае касания управляющих устройств
кресла или проволочного кронштейна газовой пружины
до установки газовой пружины на место.

8

Вновь собрать все части кресла, выполняя операции
в обратном порядке.










Руководство по ремонту



18:02-03



27



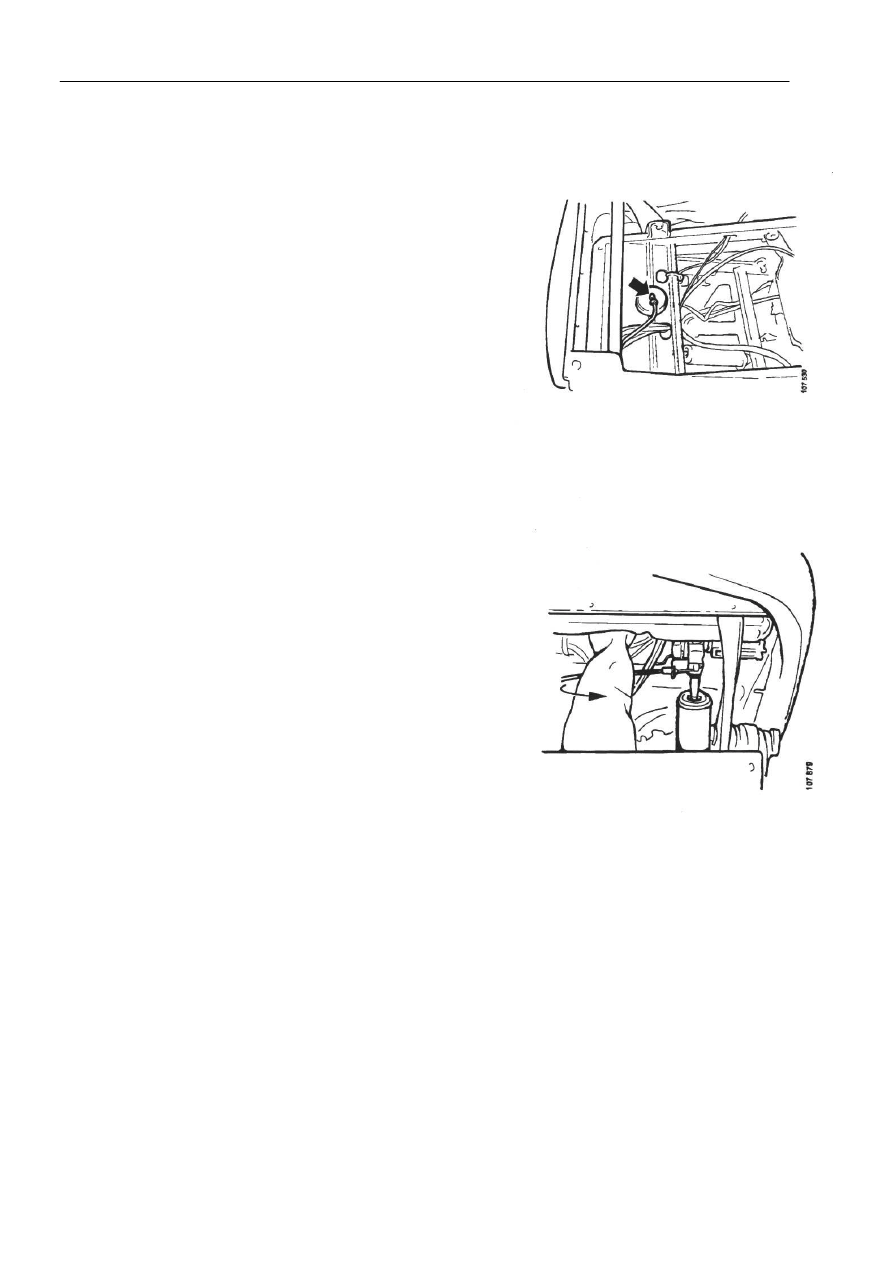

Пневматическая рессора


1

Извлечь кресло из автомобиля.


2

Снять сиденье кресла.






3

Отключить воздушные соединения от
пневматической рессоры.




Воздушное соединение к
пневматической рессоре




4

Отсоединить нижнюю часть защитного чехла от
передней части кресла.


5

Положить кресло на его спинку.


6

Разъединить раму кресла.


7

Повернуть верхний и нижний кронштейны чехла на
четверть оборота и отсоединить от них
пневматическую рессору.


8

Извлечь пневматическую рессору. Максимально
растянуть новую пневматическую рессору и
установить ее на место, вдавив ее в кронштейны и
повернув кронштейны на четверть оборота.


9

Убедиться в том, что новая пневматическая рессора
прочно установлена на месте.


ВНИМАНИЕ! Существует опасность зажимания
конечностей, когда кресло возвращается в поднятое
положение, поскольку может произойти соединение
штырьевого узла.


10

Поднять кресло и вновь собрать все его части,
выполняя операции в обратном порядке.





Спецификации



18:02-03



28



Спецификации





Параметры крутящего момента затяжки


Кронштейны для ремня безопасности ......................................

42 Нм




Инструмент № / Часть №



Скобки для обивки......................................................................

1 411 488


Плоскогубцы для установки обивочных скобок......................

588

134


Плоскогубцы для снятия штырьевой изоляции .......................

587

592
