Кабина грузовиков Scania. Руководство - часть 94

Руководство по ремонту



18:02-03



21

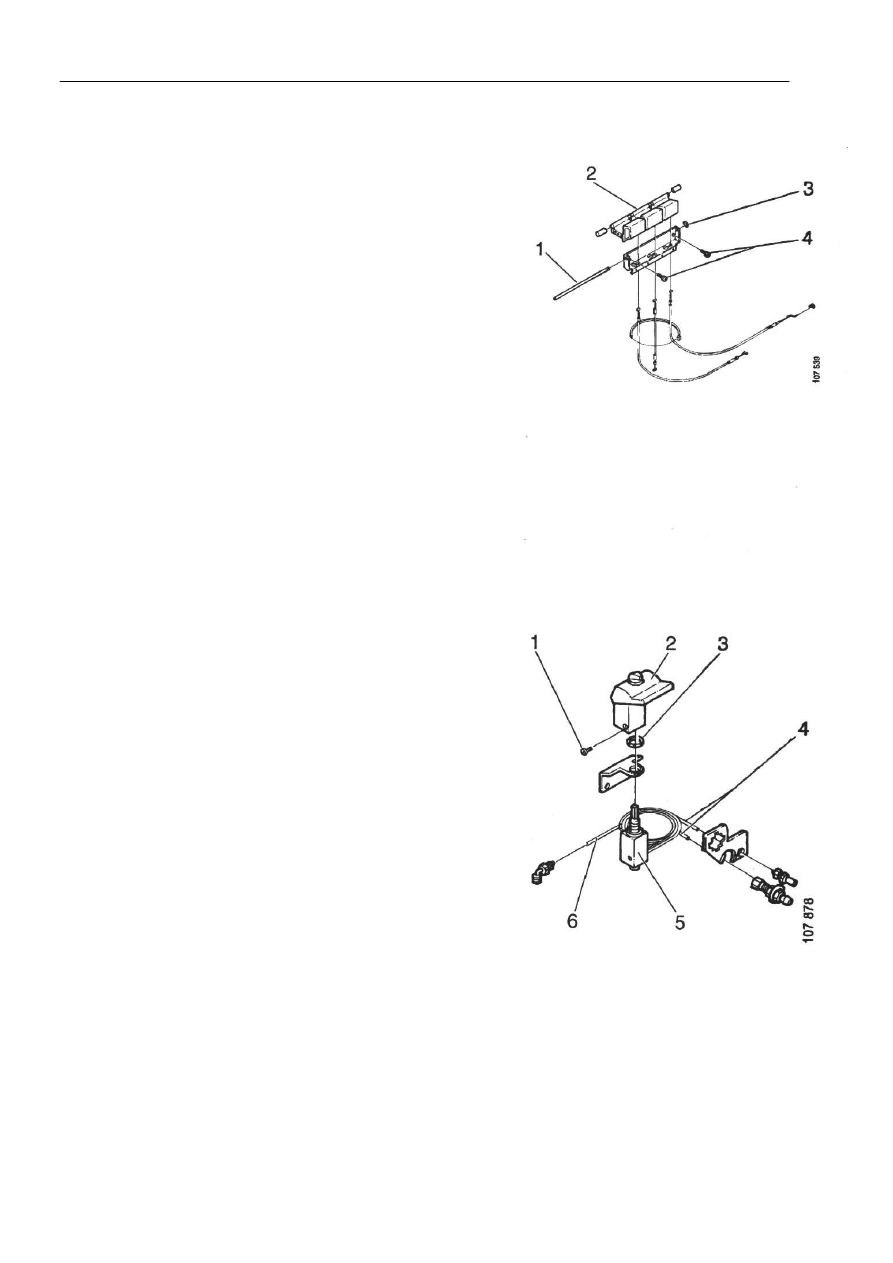

Управляющие устройства


1

Снять боковую панель с той стороны кресла, на
которой расположены управляющие устройства.


2

Отвернуть болты, крепящие управляющие
устройства.


3

Снять фиксирующий зажим, который удерживает
на месте управляющую ось.


4

Извлечь ось из управляющих устройств.


5

Извлечь проволочные кронштейны из
управляющих устройств.

1

Ось

2

Управляющие устройства

3

Фиксирующий зажим

4

Болты










Пневматическое управляющее
устройство


1

Снять ручку, отвернув два болта, которые крепят ее
к клапану.


2

Извлечь крепежную гайку из воздушного клапана.


3

Отсоединить воздушные шланги от их соединений
в кресле.


4

Извлечь воздушный клапан.

1

Болт (на каждой стороне
клапана)

2

Ручка

3

Крепежная гайка

4

Воздушные шланги

5

Воздушный клапан

6

Воздушный шланг





Руководство по ремонту



18:02-03



22

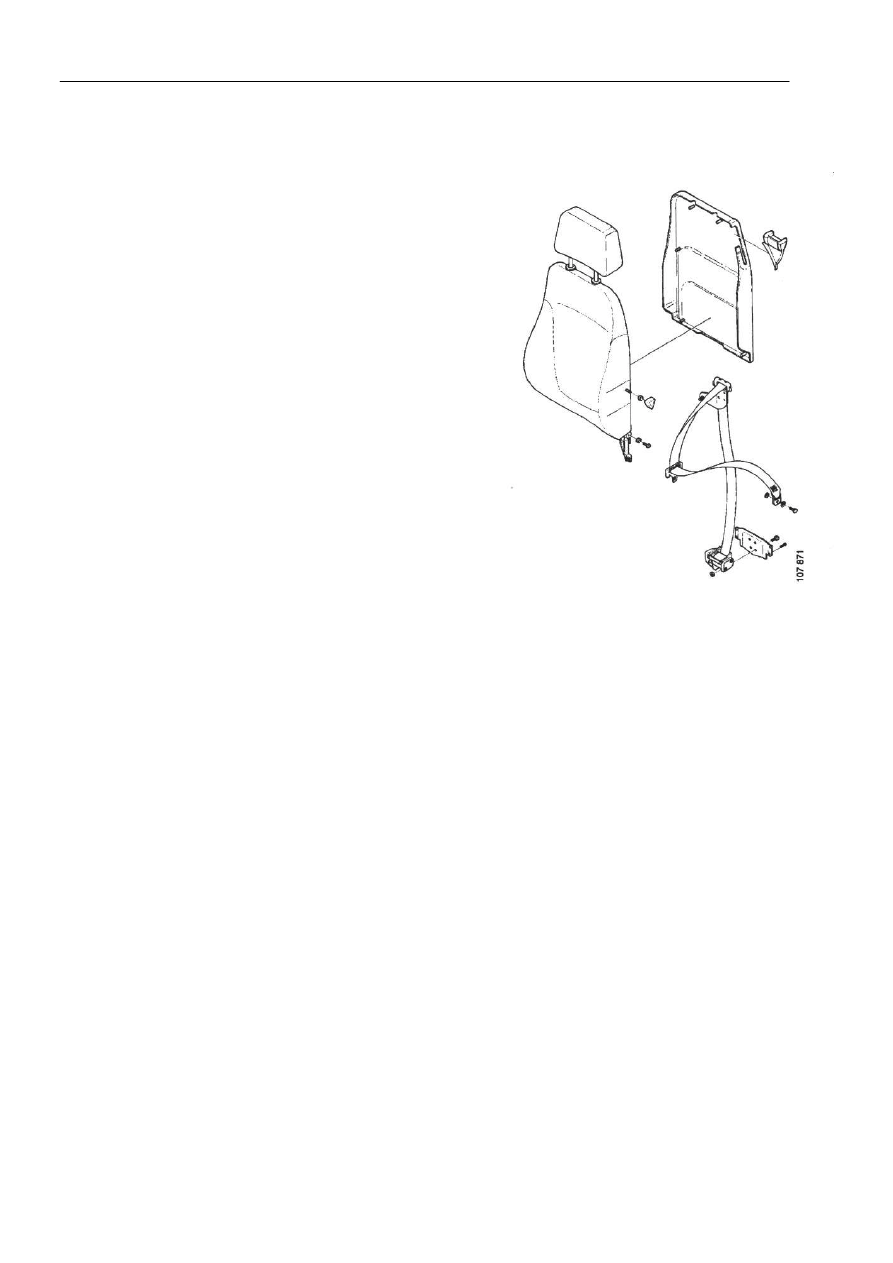

Ремень безопасности


1

Снять боковую панель.


2

Снять панель спинки кресла. Она крепится
пластиковыми зажимами.


3

Отсоединить кронштейны, расположенные на
спинке кресла и кресле.


4

Отсоединить верхнюю часть защитного чехла от
задней части кресла.


5

Отсоединить пластину инерционной катушки от
задней части кресла.


6

Отсоединить инерционную катушку от пластины.


7

Заменить ремень безопасности и произвести
установку деталей в обратном порядке.


Нанести герметизирующий состав на болты
кронштейна ремня безопасности.

Крутящий момент затяжки составляет 42 Нм.






 ВНИМАНИЕ!  Если ремень безопасности был
поврежден в результате дорожно-транспортного
происшествия, необходимо также осуществить замену
замка ремня безопасности.
















Руководство по ремонту



18:02-03



23

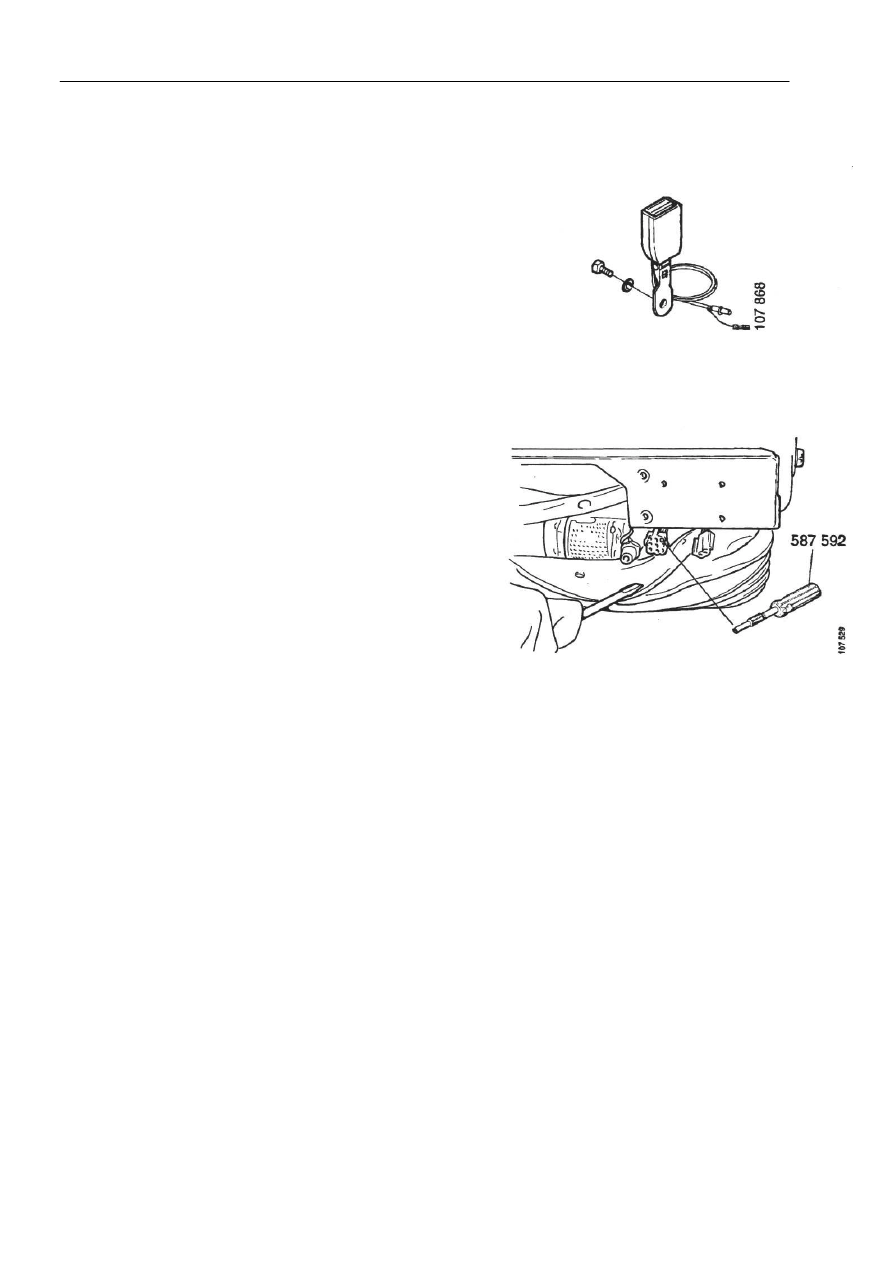

Датчик ремня безопасности и замок ремня безопасности


1

Опустить кресло, насколько это возможно, для
стравливания воздуха из пневматической рессоры.


2

Снять сиденье кресла.


3

Снять боковую панель у замка ремня безопасности.








4

Отсоединить верхнюю часть защитного чехла от
задней части кресла.


5

С помощью инструмента 587 592 извлечь круглую
втулку в верхнем правом углу контакта.


6

Отключить электрический разъем на другом
проводе замка ремня безопасности.


7

Отсоединить замок ремня безопасности.


8

Заменить замок ремня безопасности и вновь
установить кресло, выполняя операции в обратном
порядке.


Нанести герметизирующий состав на болты кронштейна ремня безопасности.

Крутящий момент затяжки составляет 42 Нм.


















Руководство по ремонту



18:02-03



24

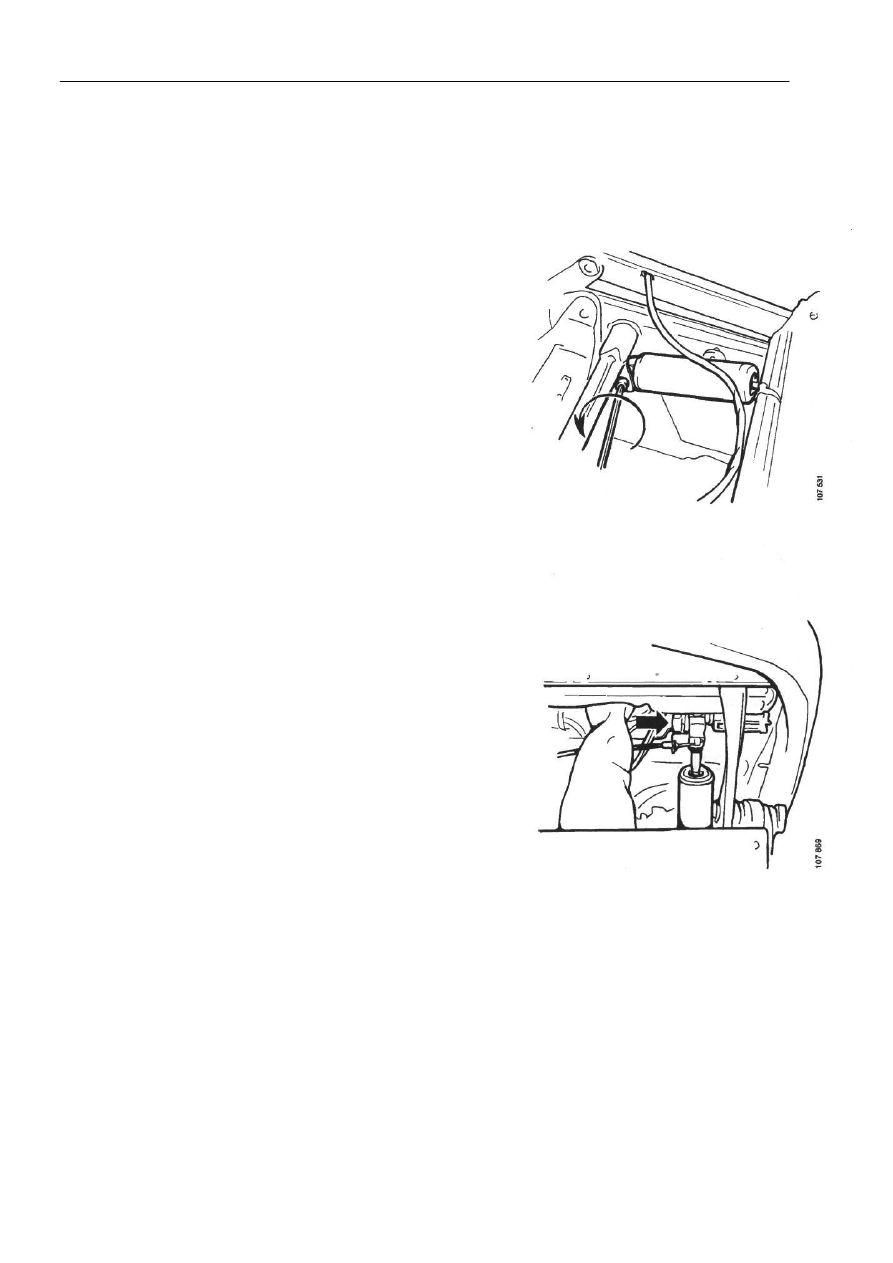

Амортизатор


1

Снять кресло.


2

Снять сиденье кресла.








3

Извлечь болт из заднего кронштейна амортизатора.












4

Положить кресло на его спинку.


5

Отсоединить нижнюю часть защитного чехла от
верхней части кресла.


6

Поднять защитный чехол и отсоединить верхний
кронштейн амортизатора.


7

Отсоединить управляющий тросик амортизатора.


8

Установить на место новый амортизатор и вновь
собрать все части кресла, выполняя операции в
обратном порядке.

Верхний кронштейн на амортизаторе

Примечание: Следует избегать отсоединения
фиксатора газовой пружины. Это может произойти в
случае касания управляющих устройств кресла или
проволочного кронштейна газовой пружины до
установки газовой пружины на место.


ВНИМАНИЕ! Существует опасность зажимания
конечностей, когда кресло возвращается в поднятое
положение, поскольку может произойти соединение
штырьевого узла.
