Руководство по ремонту



18:02-03



17

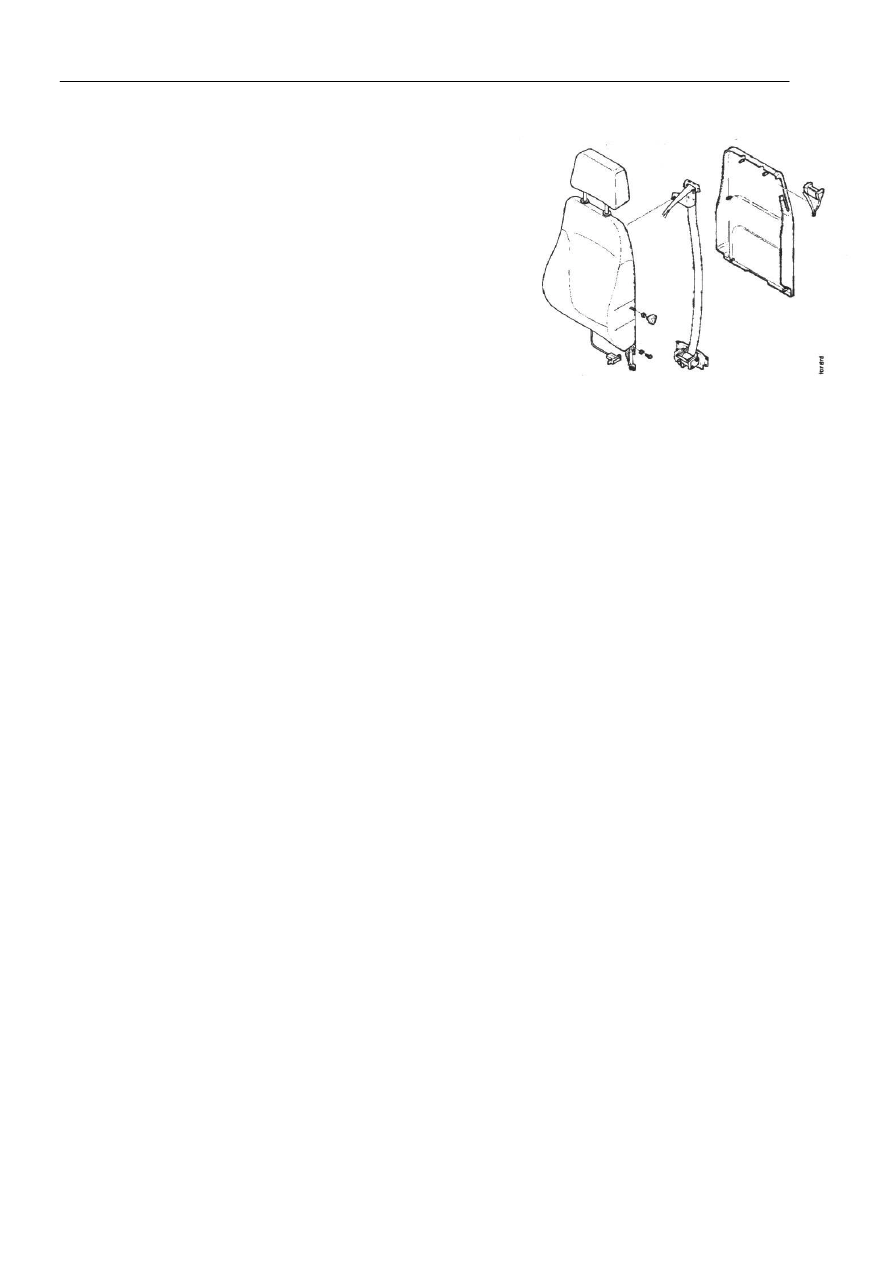

11  Отсоединить кронштейн ремня безопасности в

верхней части спинки кресла.


12  Отвернуть верхний болт, который крепит спинку

кресла с обеих сторон сиденья.


13  Установка спинки кресла производится согласно

приведенным инструкциям, но в обратном порядке.


Нанести герметизирующий состав на болты
кронштейна ремня безопасности.

Крутящий момент затяжки составляет 42 Нм.




Подлокотники


1

Снять накладки по бокам панели спинки кресла.


2

Извлечь болты.


3

Снять подлокотники.





























Руководство по ремонту



18:02-03



18



Снятие обивки спинки кресла


1

Снять панель спинки кресла.


2

Снять подлокотники, если кресло оборудовано
ими.


3

Отсоединить обивку у задней части спинки
кресла.


4

Снять подголовник.


5

Снять верхний кронштейн ремня безопасности.


6

Отсоединить тросик от заглушки в задней части
кресла.


7

Выполнить операции, описанные в пунктах 3-7
раздела "Снятие обивки сиденья кресла".

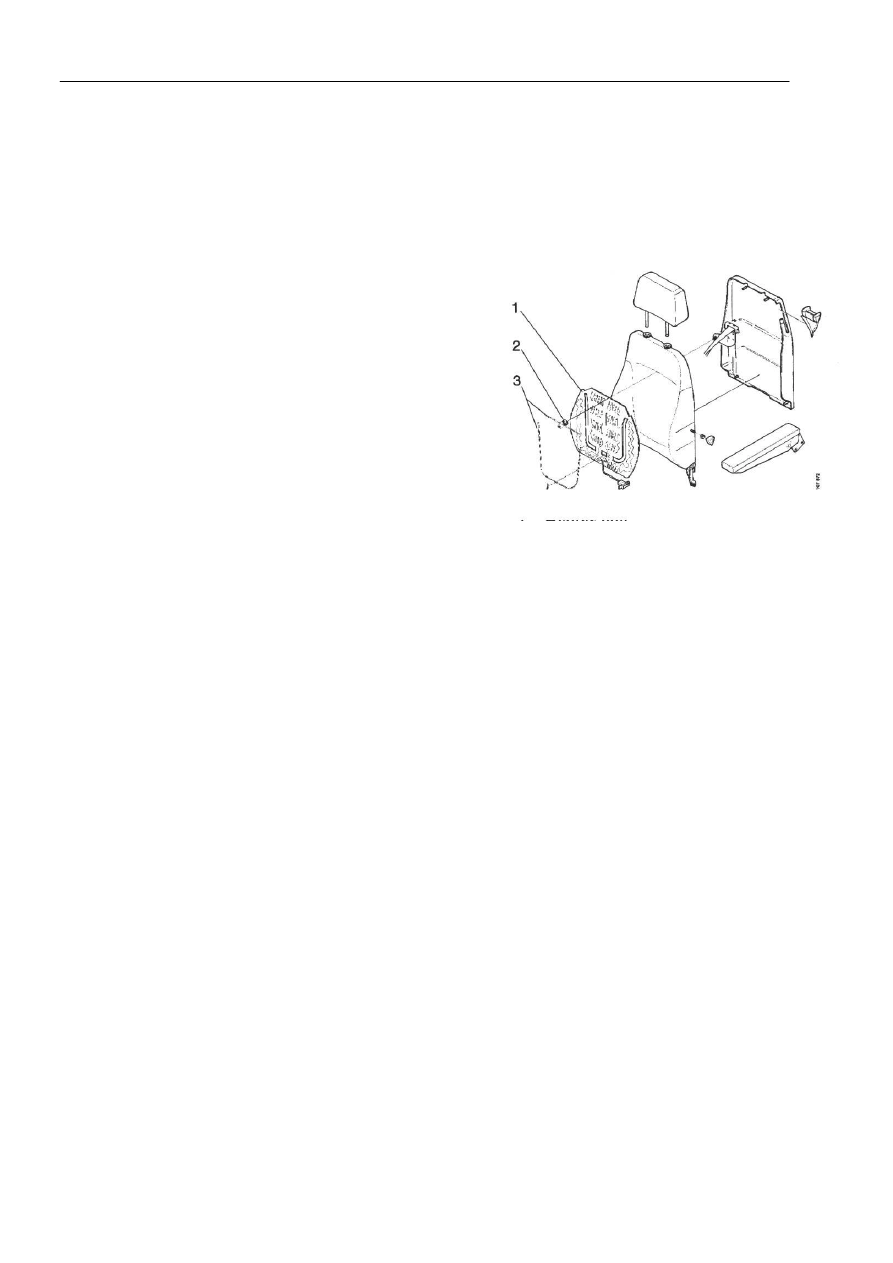

1

Подушка с подогревом

2

Заглушка

3

Стальной проволочный каркас





























Руководство по ремонту



18:02-03



19



Подушка с подогревом в спинке кресла


1

Снять сиденье кресла.


2

Снять обивку спинки кресла.


3

Отключить электрический разъем для подушки с
подогревом в спинке кресла.


4

Отсоединить верхнюю часть защитного чехла от
нижней части кресла.


5

Отворачивать четыре болта с шестигранной
головкой в пластине инерционной катушки до тех
пор, пока не станет возможным извлечение
питающего провода и переключателя спинки
кресла.


6

Осторожно извлечь подушку с подогревом из
спинки кресла и установить на ее месте новую.



−

В качестве варианта можно отключить

электрический разъем на старой подушке с
подогревом и установить новую подушку с
подогревом поверх старой.


7

Заменить обивку спинки кресла (смотри раздел
"Установка обивки спинки кресла").






Установка обивки спинки кресла



•

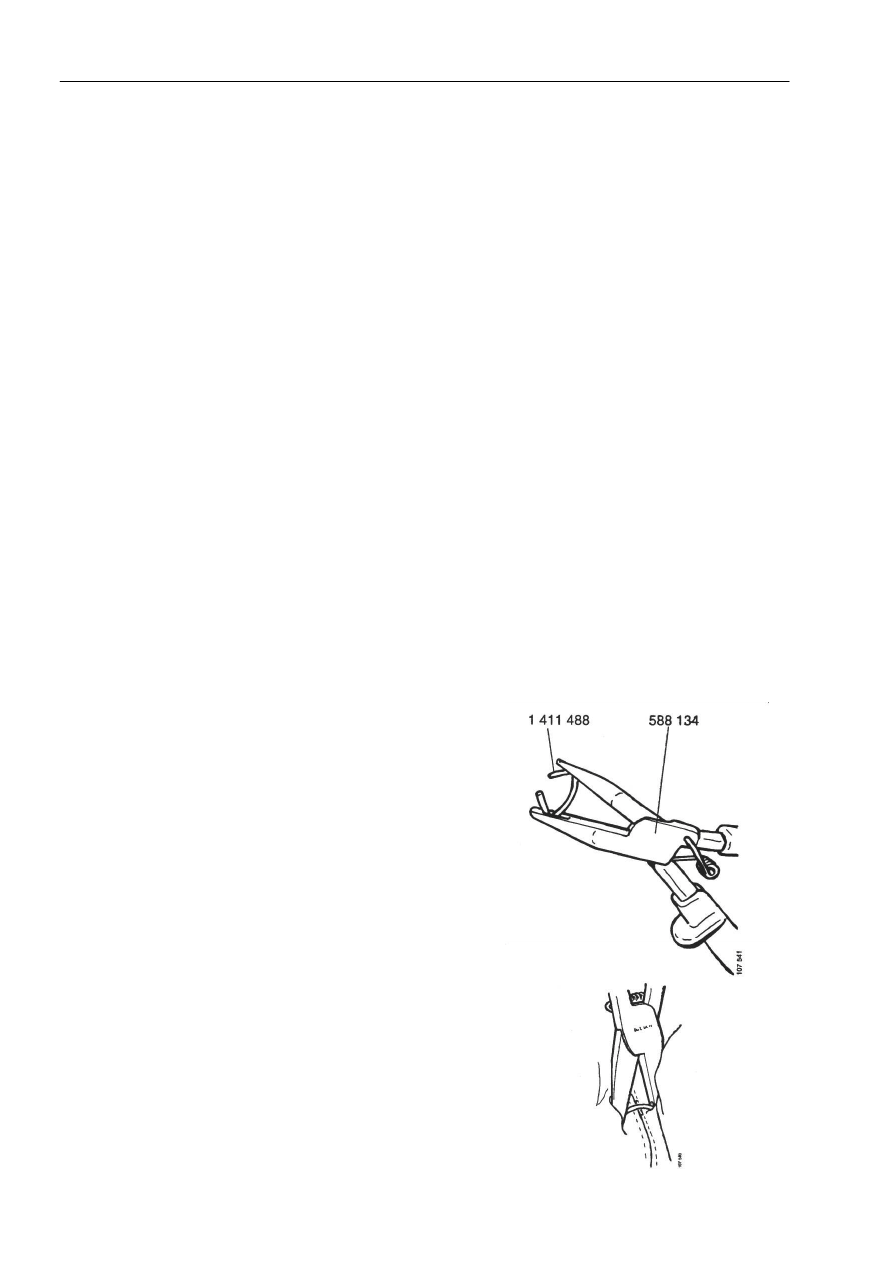

Использовать плоскогубцы 588 134 и скобки 1 411
488 тем же способом, что и при установке обивки
сиденья кресла.


•

Установка обивки осуществляется согласно
инструкциям, приведенным в разделе "Снятие
обивки спинки кресла", но в обратном порядке.


Нанести герметизирующий состав на болты
кронштейна ремня безопасности.

Крутящий момент затяжки составляет 42 Нм.





Руководство по ремонту



18:02-03



20
