Ветровое стекло





5


5

Нанести консистентную смазку Mercasol 5231
вокруг рамы ветрового стекла, в которую будет
вставляться ветровое стекло. Эта смазка обладает
антикоррозионными характеристиками и облегчает
установку.


6

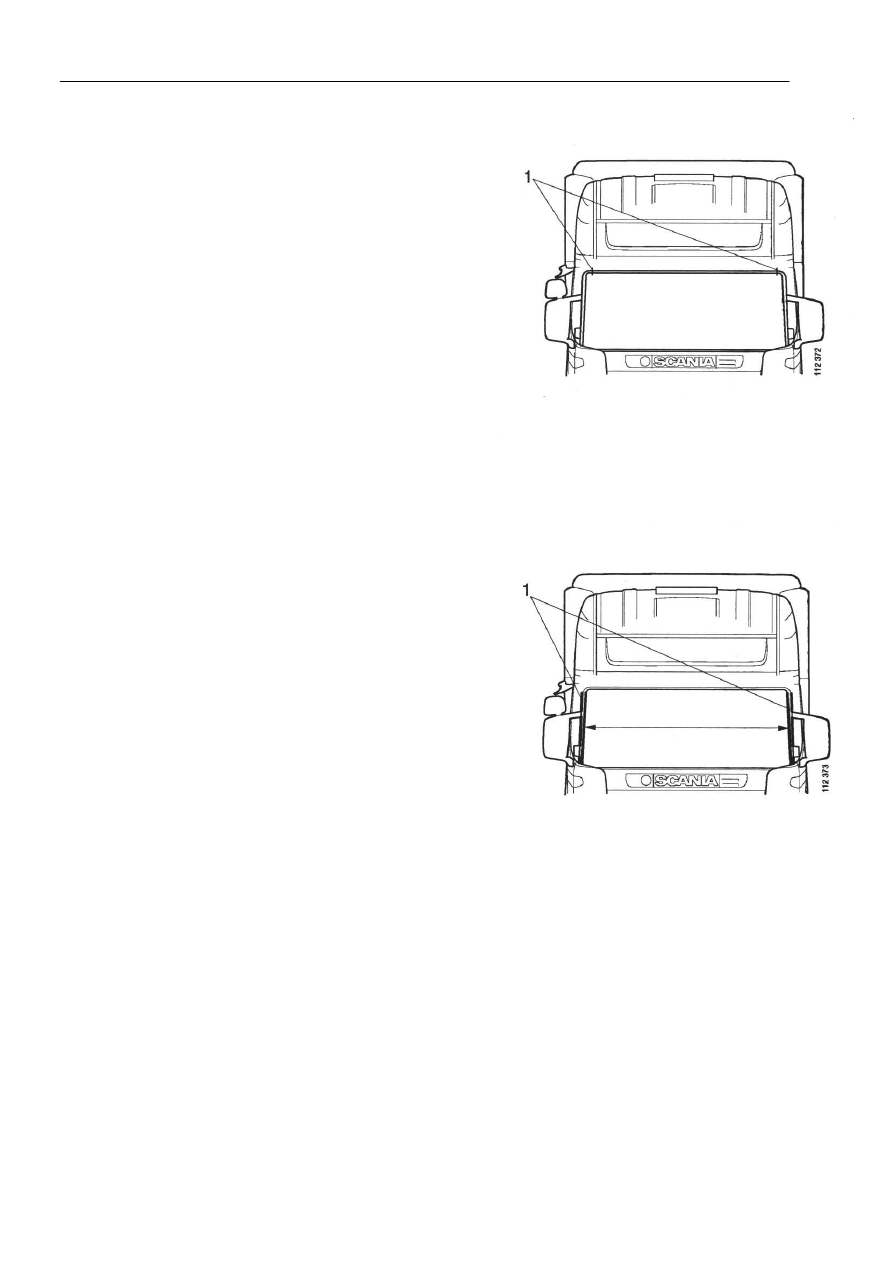

Нанести герметик 487 617 (Bostic Autoseal) у обоих
стыков (1), которые выступают в тех местах, где
заканчиваются молдинги крыши.















ВНИМАНИЕ! Выполнение операций 7 и 8 требует

участия 3 человек.


7

Сцентровать ветровое стекло между передними
стойками (1). Вставить ветровое стекло на место,
нажав на него.























Ветровое стекло





6


8

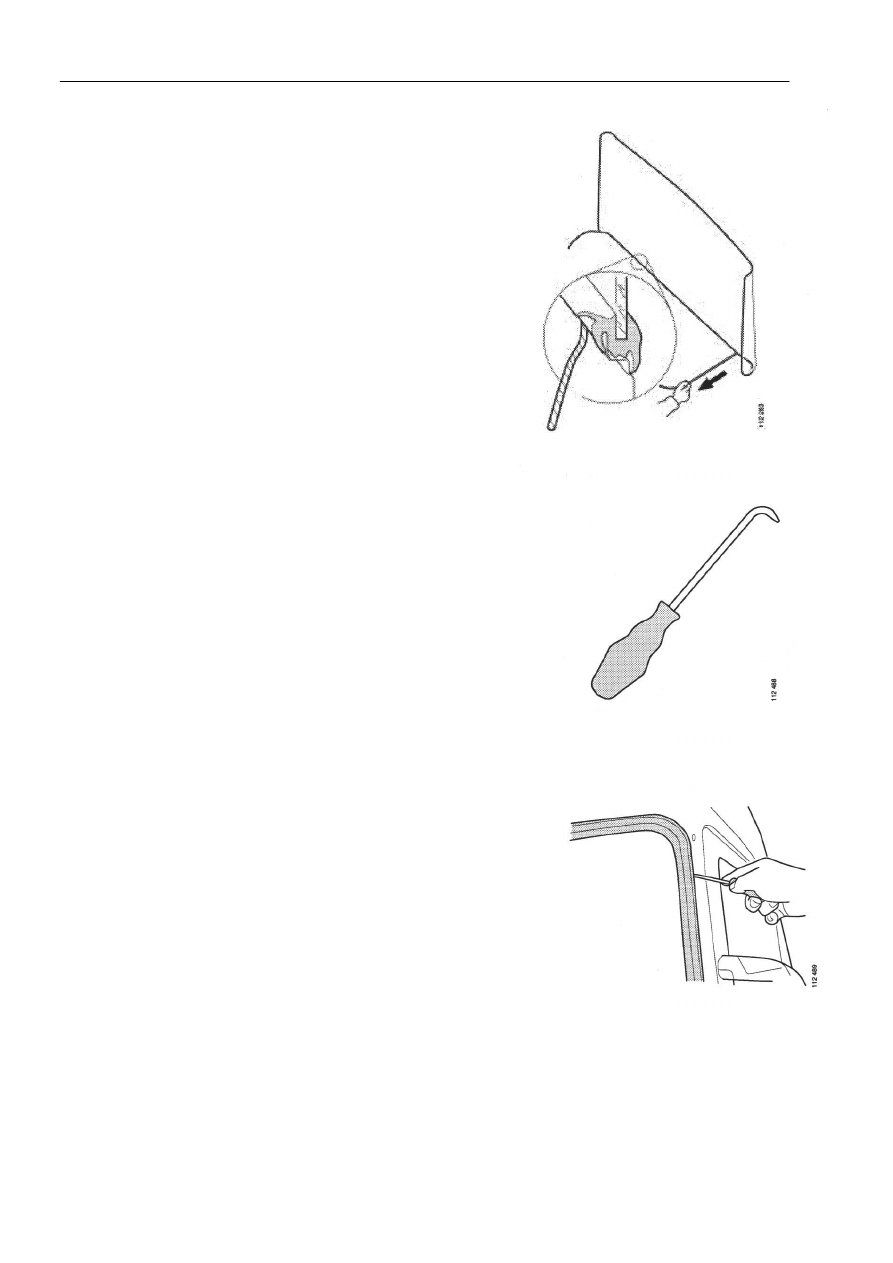

Установить молдинг. Эта операция осуществляется
изнутри путем вытягивания одного конца шнура
вдоль нижнего края и короткой стороны стекла.
Смотри рисунок.





Обстукивать молдинг киянкой с мягким
резиновым бойком снаружи в процессе
извлечения шнура.




Вытягивать другой конец шнура до тех пор, пока
он не выйдет из молдинга.












9

Загнуть конец отвертки чуть более чем на 90

°

.

Загладить напильником все острые кромки.
















Использовать согнутую отвертку для установки
молдинга на место с наружной стороны передних
стоек.










Ветровое стекло на модели FrontLine





7



Верхнее ветровое стекло на модели FrontLine




Демонтаж


Мы рекомендуем вырезать верхнее ветровое стекло с
помощью пневматического режущего инструмента.
Ветровое стекло также может быть вырезано
холодным ножом или струной для резки пищевых
продуктов. В этом случае необходимо демонтировать
большое количество внутреннего оборудования.
Также возрастает риск повреждения красочного
покрытия. Последние два способа не описываются в
настоящем руководстве.


1

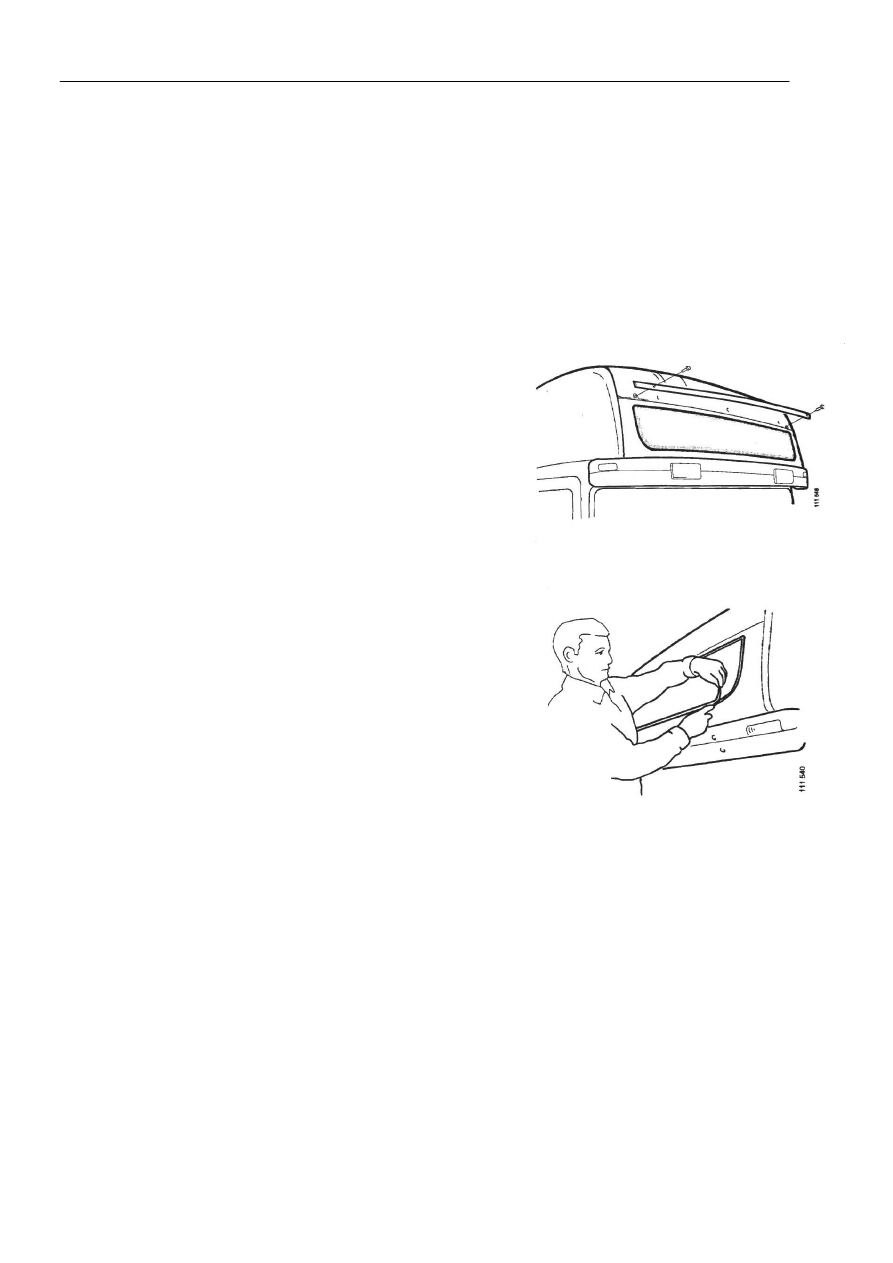

Снять брус подсветки крыши кабины.










2

Срезать клеящий состав в пазе вокруг ветрового
стекла с помощью универсального ножа. Это
облегчит использование виброножа.






















Ветровое стекло на модели FrontLine





8


3

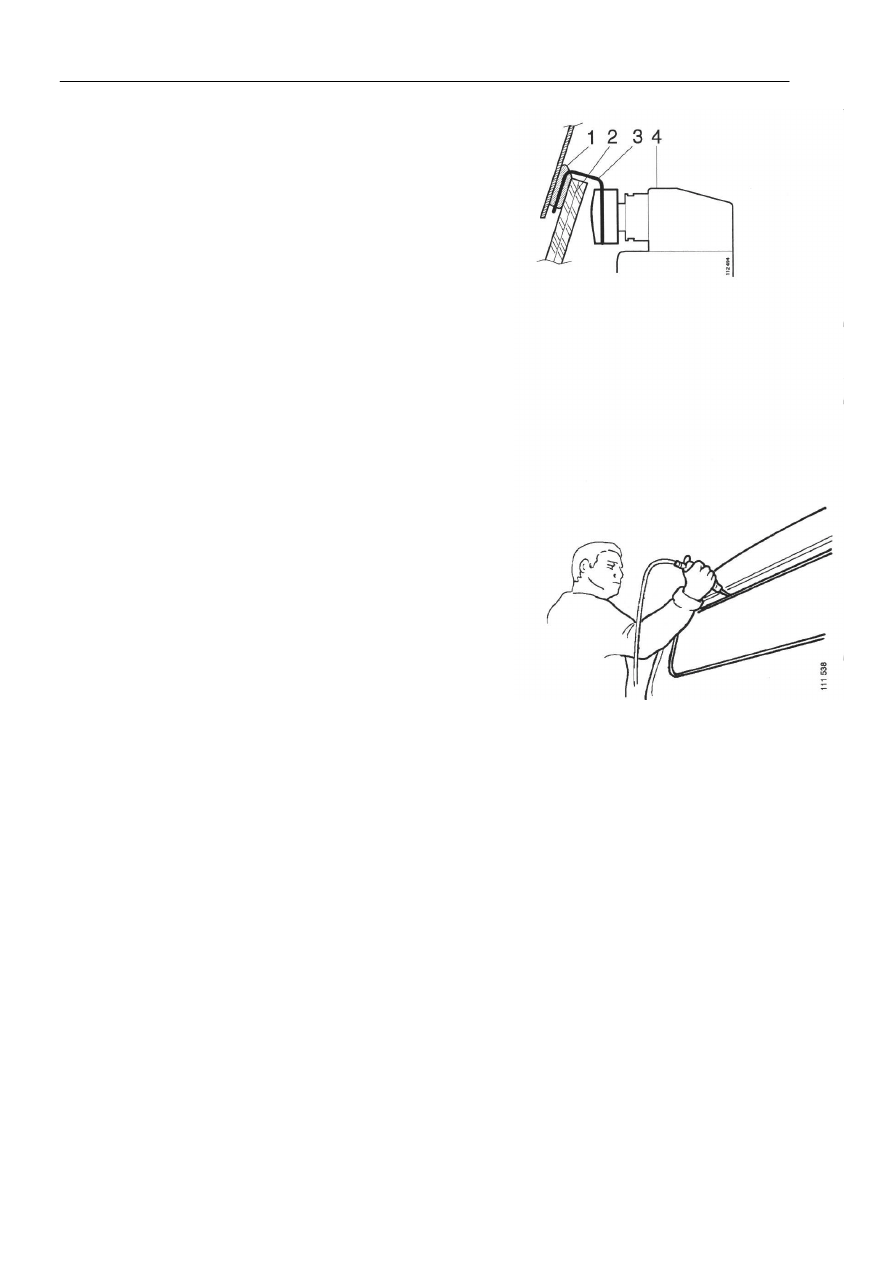

С помощью пневматического режущего
инструмента вырезать ветровое стекло. Следует
использовать ножевое лезвие U-образной формы.







1

Клеящий состав

2

Стекло

3

Ножевое лезвие U-образной формы

4

Пневматический режущий
инструмент








4

Очистить ножевое лезвие.


5

Резку следует начинать у верхнего края стекла. В
этой точке легче всего вставить ножевое лезвие,  а
также это сводит к минимуму риск попадания
ножевого лезвия между слоями стекла.
