Работы, выполняемые за решетчатой панелью





5



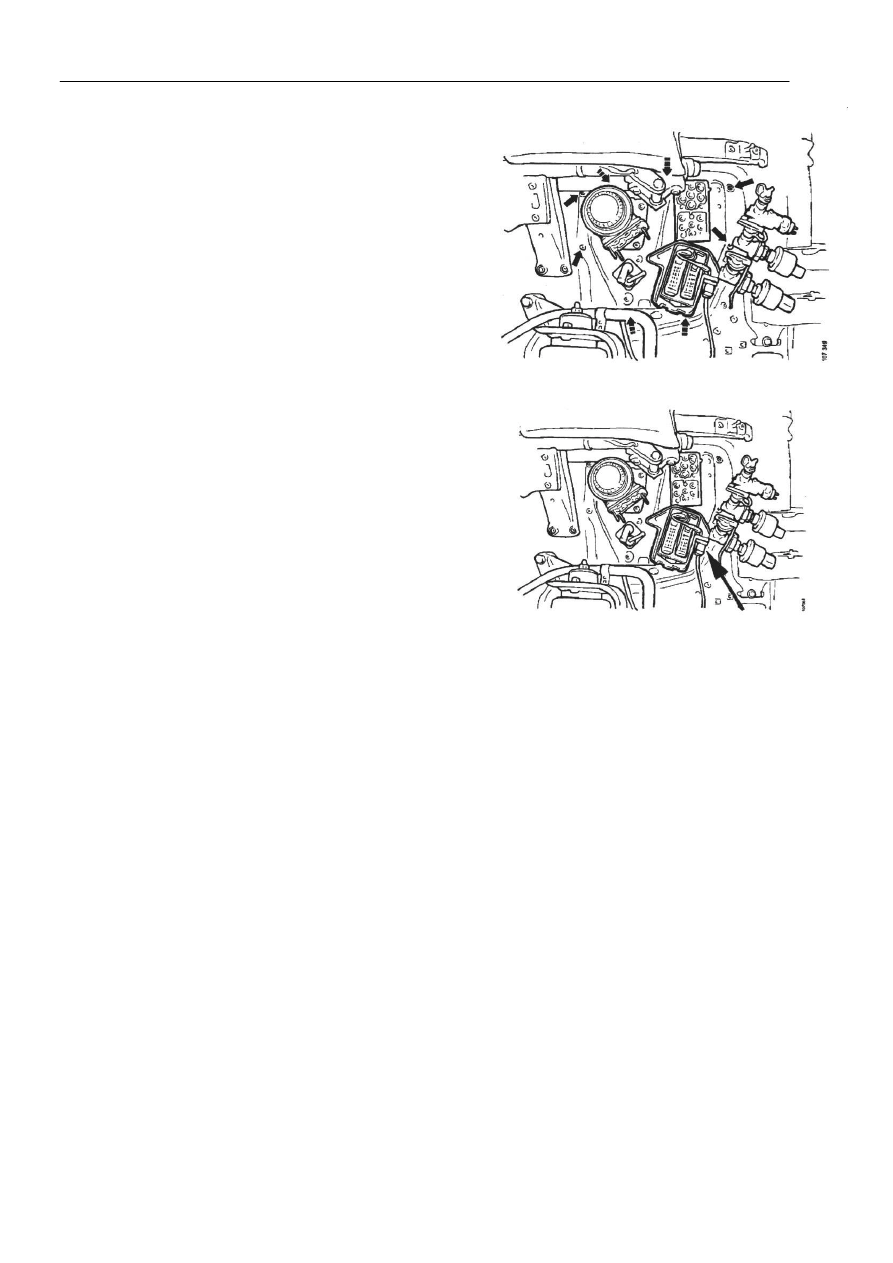

11  Отвернуть болты, крепящие педальную панель к

теплоизоляционной перегородке.














12  Отсоединить кабель от крышки электрических

соединений на педальной панели.







































Работы, выполняемые внутри кабины





6



Работы, выполняемые внутри кабины



13  Снять крышку под приборной панелью на стороне

водителя.


14  Отвернуть крепежные болты на фитинге

коллектора.


15  Проследить провод, идущий от главного

сервоцилиндра сцепления к  разъему,
расположенному под приборной панелью.
Отключить  разъем.

16  Отсоединить воздушный шланг, проходящий

поверх главного сервоцилиндра сцепления.


17  Проследить провод, идущий от  ножного тормоза, и

отключить  разъем, находящийся под приборной
панелью.


18  Извлечь  разъемы из педальной панели.



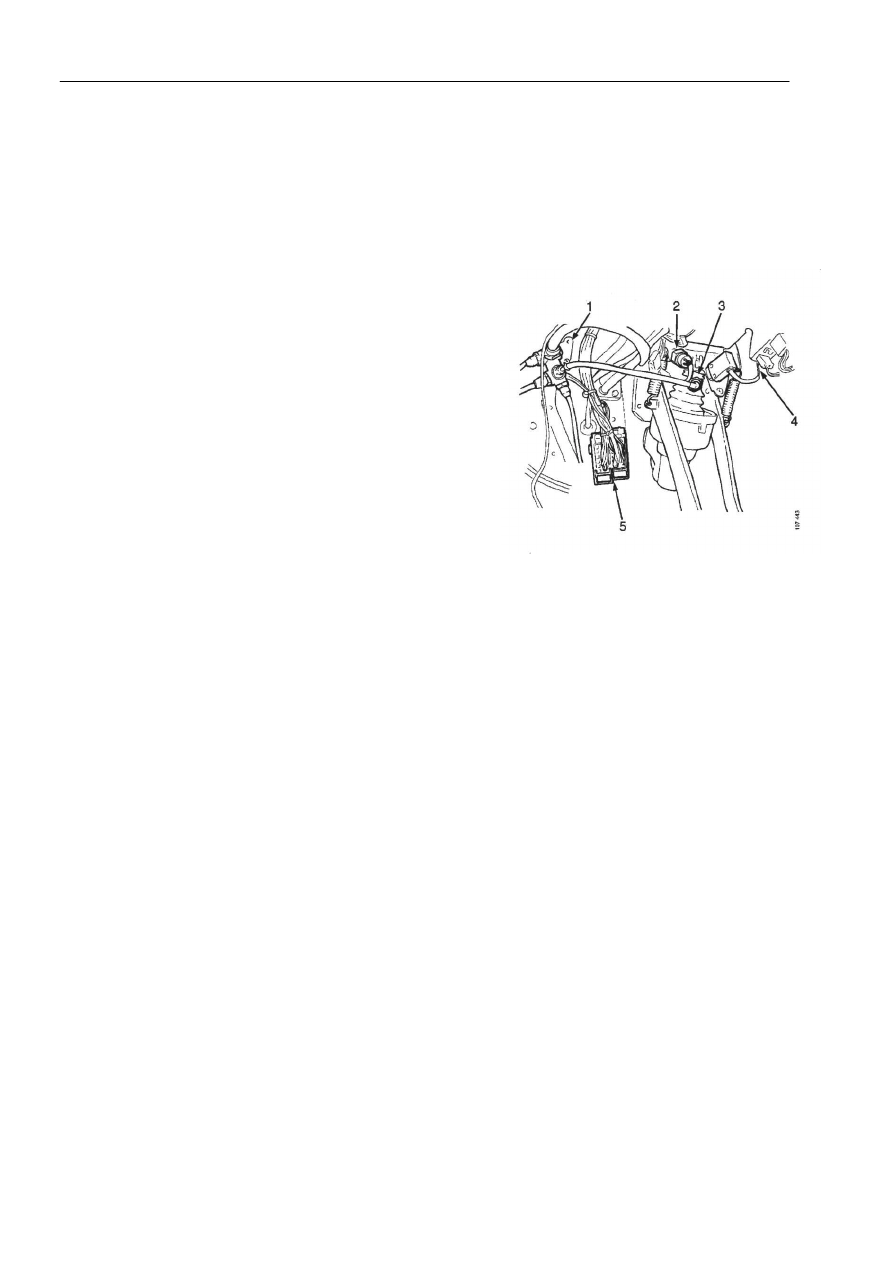

1

Фитинг коллектора

2

Соединитель, главный сервоцилиндр
сцепления

3

Воздушный шланг, главный
сервоцилиндр сцепления

4

Провод, идущий от ножного тормоза

5

 Разъемы  на педальной панели





























Работы, выполняемые внутри кабины





7



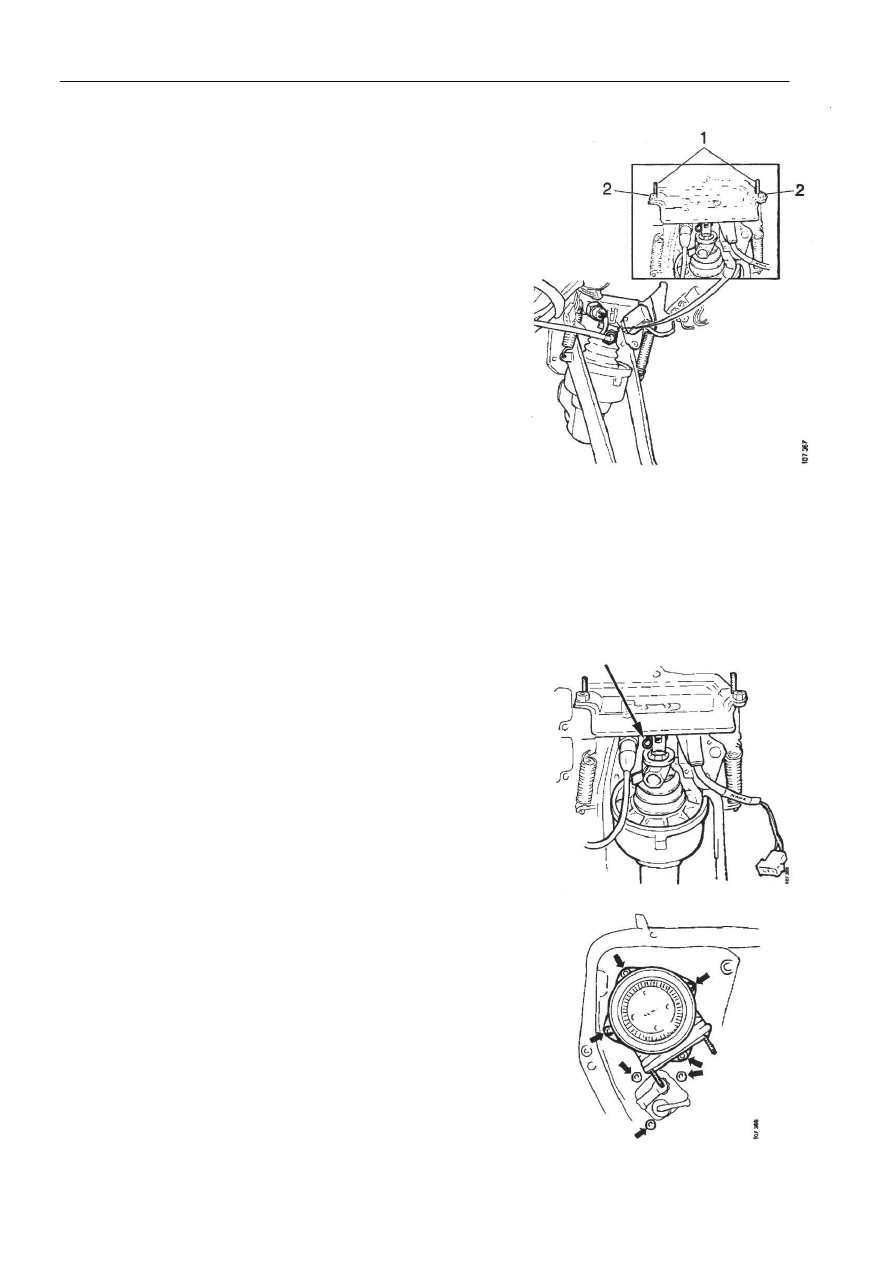

19  Отсоединить кронштейн педальной панели от

приборной панели, выполнив следующие операции:



−

Отвернуть гайки со штифтов на верхней стороне

кронштейна.


−

Извлечь болты, прикрепленные снизу к гайкам,

наваренным на кронштейн.


Примечание: Некоторые модели имеют штифты во
всех точках закрепления.

20  Снять педальную панель.





Кронштейн педальной панели,
прикрепленный к приборной панели

1  Штифты
2 Наварные гайки








21  Извлечь штифт штанги толкателя из главного

сервоцилиндра сцепления.














22  Отвернуть и извлечь клапан ножного тормоза и

главный сервоцилиндр сцепления.










Установка педального узла





8



Установка педального узла



Установка  педального  узла  осуществляется  путем  выполнения  вышеуказанных  операций  в
обратном порядке.

ВНИМАНИЕ!  Перед  установкой  защитных  крышек  необходимо  выполнить  следующие
операции:


•

Наполнить систему сцепления жидкостью.


•

Прокачать сцепления, используя специальное приспособление 587949.


•

Убедиться в работе сцепления, а также в отсутствии  протечек шлангов и соединений.


•

Убедиться в надлежащем функционировании воздушных соединений, а также в отсутствии их
протечек.


•

Проверить ход педали тормоза, при необходимости осуществить регулировку.
