Ветровое стекло



Верхнее ветровое стекло на модели

FrontLine













Руководство по ремонту























Оглавление





2

Оглавление




Ветровое стекло

Демонтаж.................................................................... 3

Установка ................................................................... 4



Верхнее ветровое стекло на
модели FrontLine

Демонтаж.................................................................... 7

Установка ................................................................... 9












































Ветровое стекло





3



Ветровое стекло




Для выполнения описываемых работ необходимо, как
минимум, два человека. Ветровое стекло имеет большие
размеры и вес. Следует использовать высокие
подмостки для ведения работ, стоя перед кабиной.
Это облегчит выполнение операций.



Демонтаж


1

Снять наружный  солнцезащитный козырек.


2

Для кабин типа Р и R: развернуть углы кабины и
сложить передний люк. Снять устройства защиты
от рециркуляции.




Для кабин типа Т: Открыть капот двигателя и
снять передние удлинители кабины.













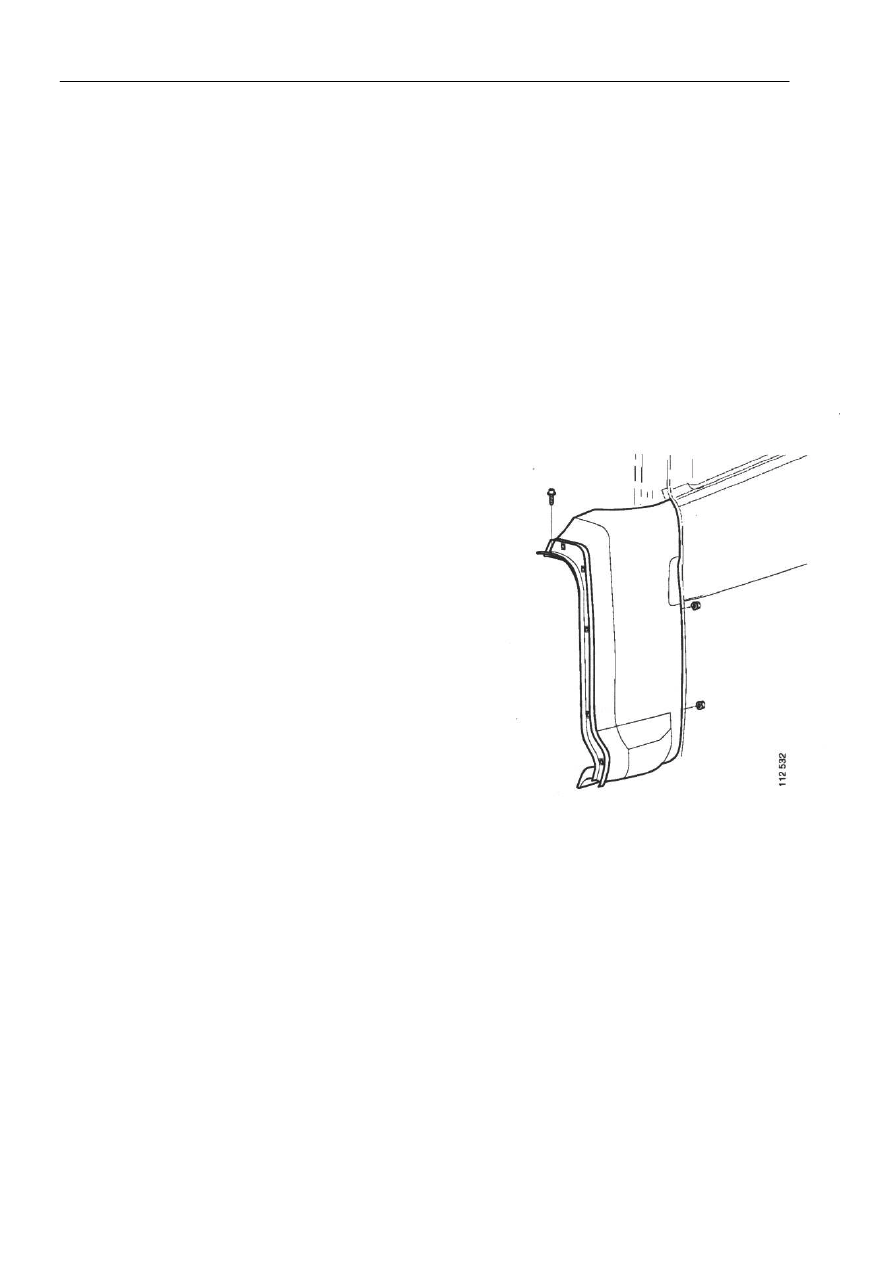

Передние удлинители кабины на кабинах типа Т


3

Отсоединить и сложить рычаги стеклоочистителя.


4

Два человека: располагаются таким образом, чтобы
быть готовыми помочь друг другу отсоединить и
снять ветровое стекло с наружной стороны.


5

Один человек: садится на сиденье и выдавливает
ветровое стекло изнутри ногами. Начать с одного из
верхних углов.


6

Снять резиновый молдинг. Убедиться в его
целостности и возможности повторного
использования.





Ветровое стекло





4



Установка


1

Положить ветровое стекло наружной частью вниз.


2

Закрепить молдинг вокруг ветрового стекла.


Предостережение!  Молдинг следует устанавливать
таким образом, чтобы длинная уплотняющая кромка
располагалась на внутренней стороне ветрового стекла
и вдоль его нижнего края.

3

Нанести герметик 487 617 (Bostic Autoseal) между
стеклом и молдингом на сторону, обращенную
внутрь кабины. Смотри рисунок.





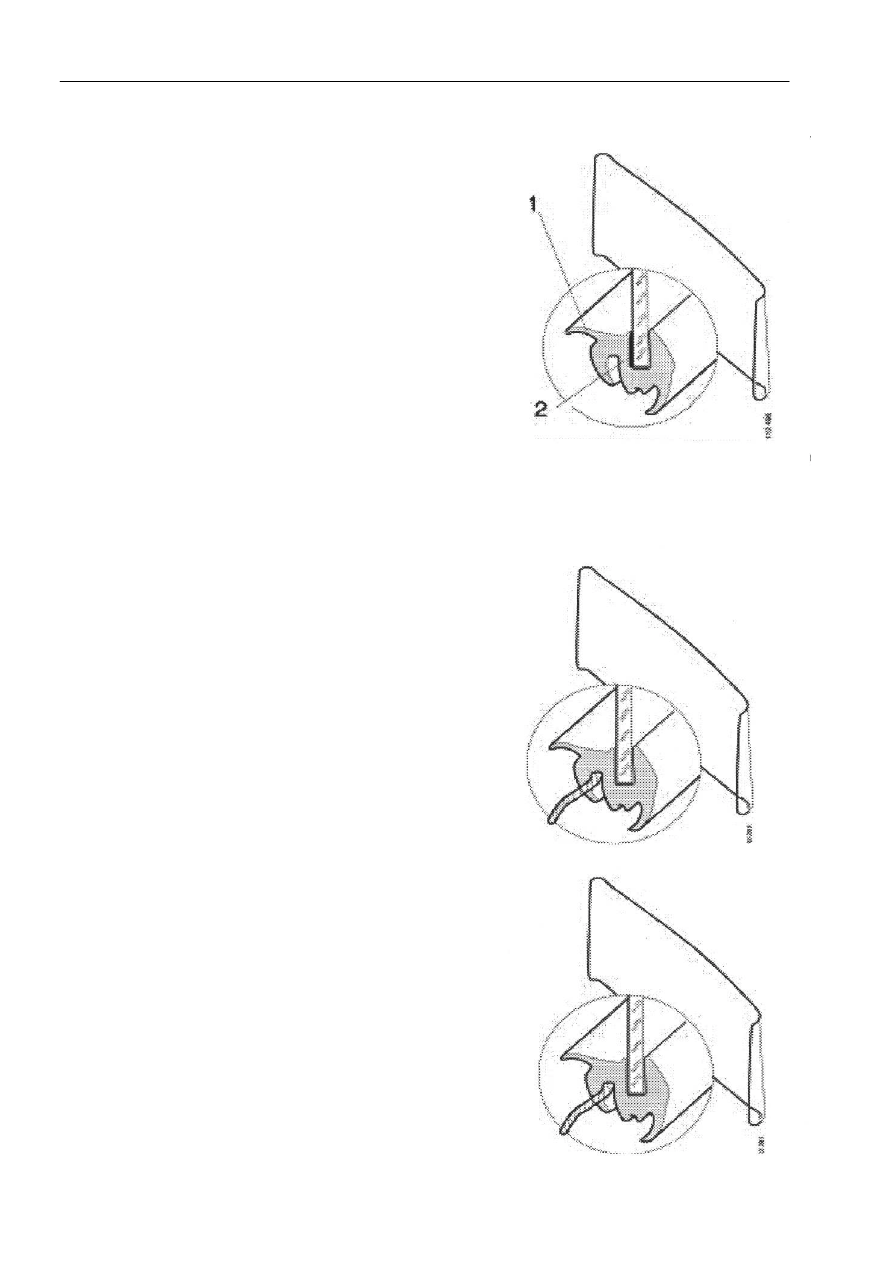

1

Уплотняющая кромка на внутренней
стороне ветрового стекла и вдоль его
нижнего края

2

Герметик








4

Вставьте шнур длиной приблизительно 9 м в
молдинг, выполнив следующие операции:




Начинать вставлять  шнур необходимо в одном из
нижних углов ветрового стекла. Приблизительно
40 см шнура следует оставить свисать из
молдинга.












Пропустить шнур вокруг всего молдинга. Сдвоить
его в нижнем углу. Оставить концы шнура (1)
свисать наружу.
