Раздаточная коробка GTD800/900 (Scania). Руководство - часть 7

Разборка



05:07-07

Швеция



26



Разборка



Специальные инструменты


Номер   Наименование

88 292   Тяга
99 124   Съемник
99 129   Стойка
99 375   Держатель
99 376   Держатель


Другие инструменты

587 320   Съемник
587 511   Съемник














1

Отвернуть и снять гайки фланец-вилок первичного
вала и валов привода переднего и заднего мостов.


















Разборка



05:07-07

Швеция



27



2

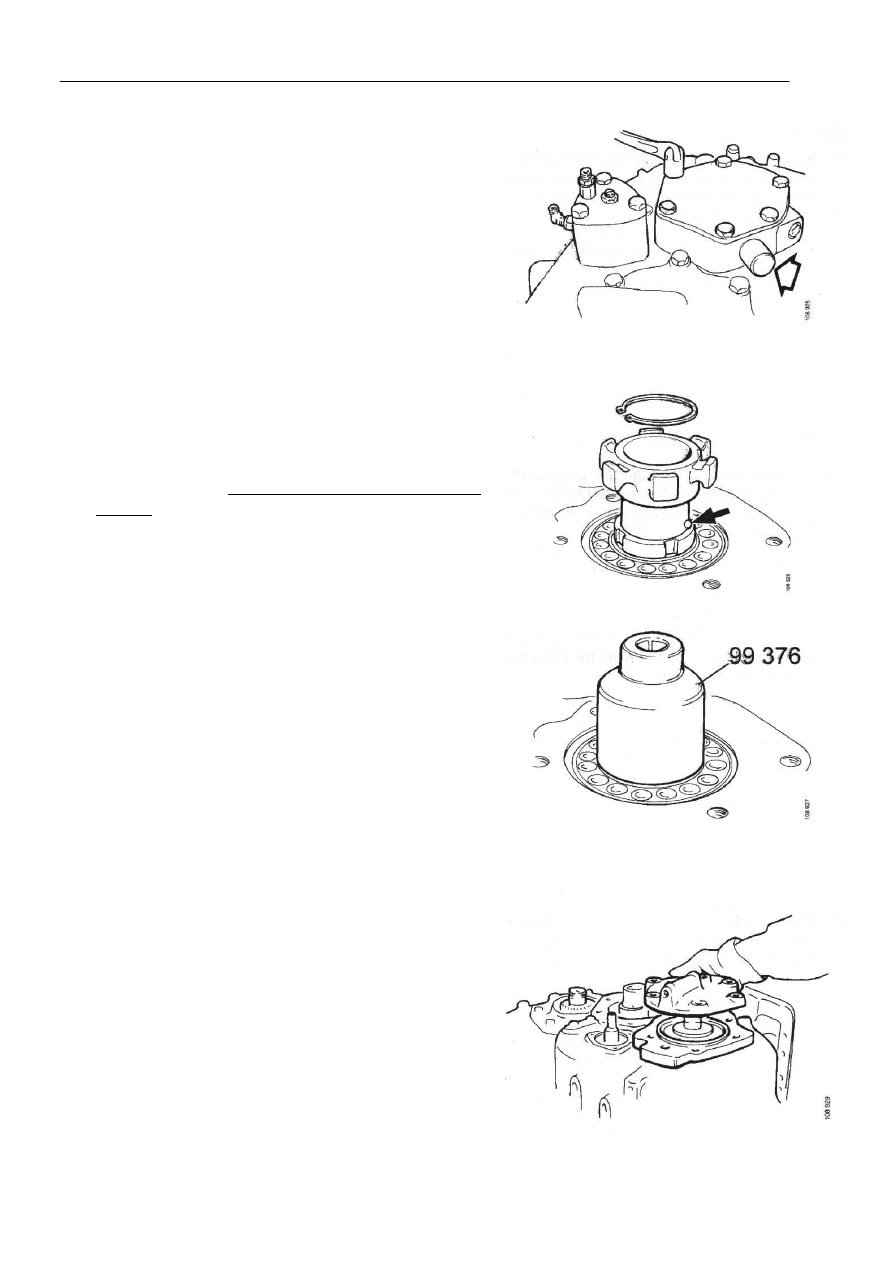

Снять датчик скорости и крышку картера
спидометра.


3

Снять картер спидометра.







Датчик скорости






4

Снять удерживающее кольцо с вала и затем снять
зубчатое колесо. Уловить шарик, закрепив колесо
на валу.









5

Применимо только для раздаточной коробки
модели GTD800.



Отвернуть гайку промежуточного вала с помощью
держателя 99 376. Привернуть стойку 99 129 к
ведущей детали входного вала. Использовать ее и
рычаг 88 292 в качестве стойки. Рычаг должен
располагаться на полу.










6

Снять крышку переднего вала и промежуточную
деталь.


7

Отвернуть гайку первичного вала, используя
держатель 99 375, если первичный вал подлежит
разборке.



Разборка



05:07-07

Швеция



28


8

Снять фланец-вилки первичного вала и валов
привода к переднему и заднему мосту.
Использовать съемник 99 124. Обильно смазать
резьбу съемника.


9

Снять подтверждающий переключатель, отвернув
два болта.










10

Повернуть раздаточную коробку на стенде.


11

Осуществить маркировку деталей управляющего
цилиндра высшей/низшей передачи с помощью
кернера с тем, чтобы их сборка осуществлялась в
обратном порядке. Снять управляющий цилиндр.





12

Извлечь свободный поршень из цилиндра и вынуть
уплотнительное кольцо.







13

Снять удерживающее кольцо 1 и внутренний
поршень 3 с селекторного вала 2. Снять
уплотнительное кольцо 4 с вала, затем снять
уплотнение 5 с поршня.








1

Стопорное кольцо

2

Селекторный вал

3

Поршень

4

Уплотнительное кольцо

5

Уплотнение



Разборка



05:07-07

Швеция



29


14

Снять крышку вала привода заднего моста.













15

Выпрессовать опору подшипника вала привода
заднего моста с помощью двух полнонарезных
болтов М8х55.












16

Повернуть раздаточную коробку на 180

°

.


17

Отвернуть гайки, крепящие узел привода передних
колес. Снять узел привода с картера раздаточной
коробки с помощью двух полнонарезных болтов
М8х55. Собрать прокладки.









18

Снять крышки первичного вала и промежуточного
вала. Собрать прокладки.
