Раздаточная коробка GTD800/900 (Scania). Руководство - часть 5

Ремонт



05:07-07

Швеция



18



Вал привода заднего моста


1

Снять фланец-вилку.


2

Слить масло из раздаточной коробки.


3

Снять крышку. Извлечь прокладки.


4

Извлечь стальное кольцо с уплотнениями из
крышки, выдавив его наружу.














5

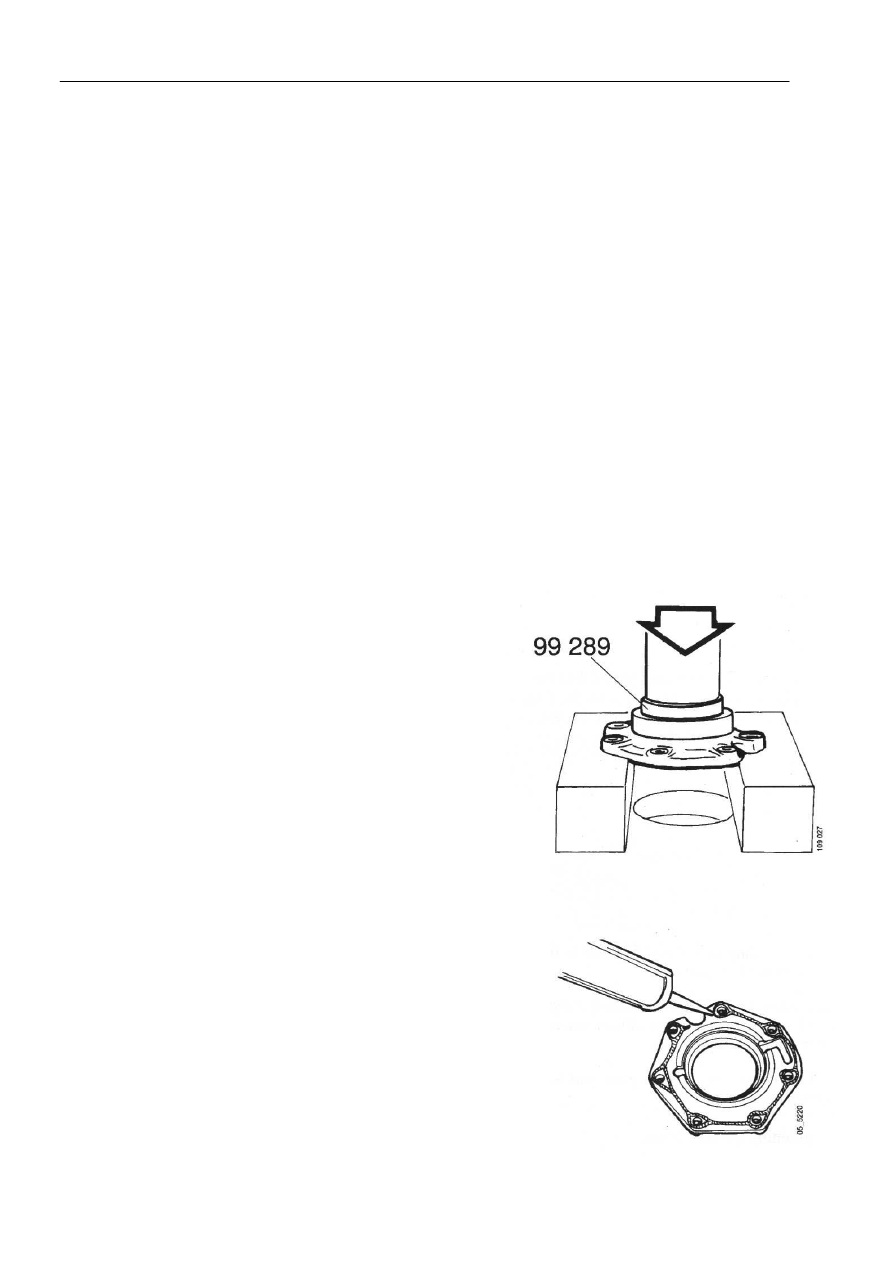

Нанести герметизирующий состав 561 019 на
наружную поверхность стального кольца, после
чего запрессовать кольцо с уплотнениями на место,
используя оправку 99 289.











6

Нанести уплотнительный состав 584 106 в
умеренном количестве на внутреннюю поверхность
крышки.


Примечание: Не следует наносить избыточное
количество уплотнительного состава, так как он
забивается в масляную магистраль, когда крышка
занимает свое положение после прикручивания болтов.

7

Установить крышку и прокладки на место, затем
прикрутить крышку болтами.




Крутящий момент затяжки составляет 70 Нм.

Ремонт



05:07-07

Швеция



19



Замена изоляторов вибрации


1

Снять раздаточную коробку.


2

Снять рамные кронштейны.


3

Снять изоляторы вибрации.


4

Установить новые изоляторы вибрации.
Отцентрировать их с рамным кронштейном и
кронштейном раздаточной коробки, перед их
окончательной затяжкой, закрепив на рамном
кронштейне.


5

Извлечь рамный кронштейн из раздаточной
коробки и прикрепить его к раме.


6

Установить раздаточную коробку.





1  Рамный кронштейн
2  Изолятор вибрации
3  Кронштейн раздаточной коробки




























Ремонт



05:07-07

Швеция



20



Регулировка хода механизма блокировки
дифференциала


1

Привернуть на место внутреннюю крышку с
помощью трех болтов М8х25. Нанести
герметизирующий состав 561 019 на резьбу гаек и
навернуть гайки 2 и 3 на вал.










1.   Вилка механизма переключения
2.

Выравнивающая гайка

3.   Стопорная гайка
4.   Внутренняя крышка
5.   Наружная крышка
6.   Подтверждающий переключатель
7.

 Уплотнение




2

Вдавить вниз вилку механизма переключения,
убедившись в том, что зубья сцепления входят в
зацепление при повороте фланец вилки.
Привернуть гайку 3 напротив внутренней крышки,
а затем завернуть ее еще на 120

°

 или около того.

Привернуть выравнивающую гайку и законтрить
гайки друг относительно друга.


3

Извлечь болты из внутренней крышки.






4

Нанести герметизирующий состав 584 106 на обе
стороны внутренней крышки. Установить
наружную крышку и затянуть болты. Установить
подтверждающий переключатель и медное
уплотнение, после чего затянуть.








Ремонт



05:07-07

Швеция



21

1

Подтверждающий
переключатель

2

Переходник

3

Плунжер

4

Контргайка



Регулировка высшей и
низшей передачи



Высшая передача


1

Высшая передача включается и удерживается в
зацеплении силой сжатия пружины.


Примечание: Убедиться во включении передачи.
Проверку осуществить, повернув Фланец-вилку
первичного вала.

2

Отвернуть контргайку 2 и регулировочный винт 1.
Нанести герметизирующий состав 561 019 на
резьбу. Поворачивать регулировочный винт 1 до
тех пор, пока он не достигнет наружного поршня,
а затем повернуть его еще на 120

°

 или около того

и зафиксировать с помощью контргайки.



1  Регулировочный винт
2  Контргайка
3  Штуцер



Низшая передача


1

Низшая передача включается и удерживается в
зацеплении сжатым воздухом


2

Вывернуть подтверждающий переключатель 1 из
переходника 2 и вынуть плунжер 3.


3

Отвернуть контргайку и переходник. Нанести
герметизирующий состав 561 019 на резьбу.


4

.Подключить подачу сжатого воздуха к штуцеру 3.
Смотри вышеприведенный рисунок.


Примечание: Убедиться во включении передачи.
Проверку осуществить, повернув фланец-вилку
первичного вала.

5

Приворачивать переходник 2 до тех пор, пока он
не достигнет селекторного вала. Завернуть его еще
на 120

°

 или около того и зафиксировать с

помощью контргайки 4. Установить плунжер 3 и
ввернуть подтверждающий переключатель 1.
