Разборка



05:07-07

Швеция



30


19

Отвернуть и снять болты, скрепляющие две
половины картера раздаточной коробки; поднять
половину картера, используя подъемные стропы.






Примечание:

Промежуточный

вал

может

первоначально  застрять  в  подшипнике  при  подъеме
половины картера, а затем выпасть. Также необходимо
убедиться  в  том,  что  механизм  переключения  передач
не цепляется за другие детали.




































Валы и подшипники



05:07-07

Швеция



31



Валы и подшипники



Специальные инструменты


Номер   Наименование

87 247   Оправка
98 322   Подъемная рукоятка
98 450   Хвостовик
98 616   Оправка
99 284   Измерительный инструмент






Примечание: Пружина находится в состоянии сжатия.

1

Вдавить стопорную планку пружины и повернуть ее
в положение, позволяющее снять пружину с вала.
При необходимости следует воспользоваться
помощью еще одного человека для удержания вала
механизма переключения.













2

Извлечь вал механизма переключения снизу и снять
вилку механизма переключения. Необходимо
уловить ползуны в случае их отсоединения.












Валы и подшипники



05:07-07

Швеция



32


3

Использовать приспособления 99 284 и 98 322.
Поднять вал привода заднего моста таким образом,
чтобы можно было снять демпфирующую
перегородку. Извлечь выходной вал. Извлечь опору
подшипника из картера раздаточной коробки.











4

Вынуть первичный вал. Использовать два коротких
подъемных стропа.













5

Вынуть промежуточный вал.











6

Выбить спиральный штифт и извлечь
маслораспылитель для подачи смазки
разбрызгиванием.









Валы и подшипники



05:07-07

Швеция



33



7

Повернуть раздаточную коробку на 180

°

.


8

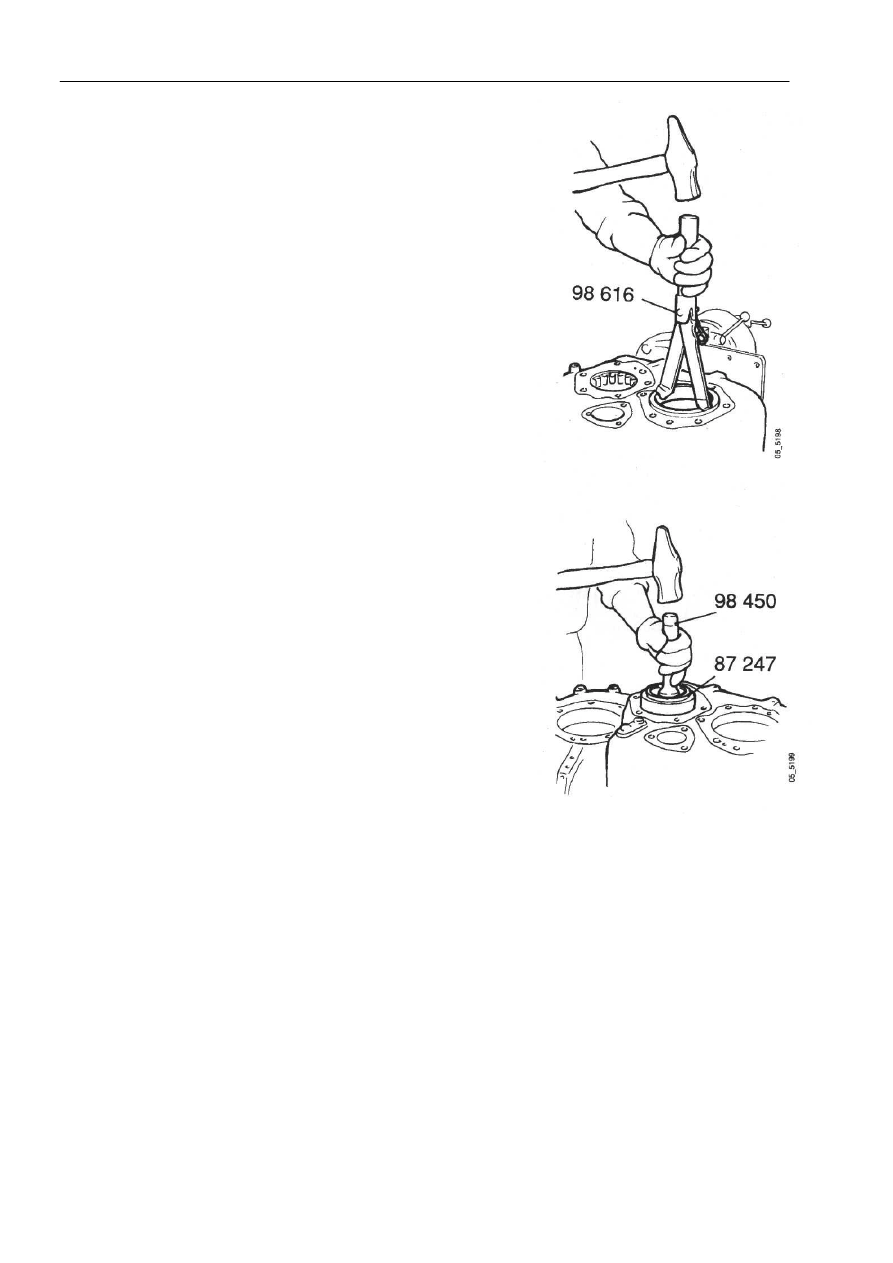

Извлечь наружное кольцо конического подшипника
из обеих половин картера. Использовать
регулируемую оправку 98 616.















9

Извлечь цилиндрический роликовый подшипник из
обеих половин картера. Использовать оправку 87
247 и хвостовик 98 450.
