Renault Laguna Coupe (2012 year). Instruction - part 11





changing a wheel..................................(up to the end of the DU)

puncture................................................(up to the end of the DU)

lifting the vehicle

changing a wheel ............................(up to the end of the DU)

5.9

ENG_UD19884_6

Changement de roue (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

If the vehicle is parked on

the hard shoulder, you must

warn  other  road  users  of

your  vehicle’s  presence

with a warning triangle or with other

devices as per the legislation apply-

ing to the country you are in.

Start cranking the jack up by hand to

align the base plate (which should be

pushed slightly under the vehicle).
Turn the wheelbrace until the wheel lifts

off the ground.
Undo the bolts and take off the wheel.
Fit the emergency spare wheel on the

central  hub  and  turn  it  to  locate  the

mounting  holes  in  the  wheel  and  the

hub.

Changing a wheel

cHAnGInG A WHeeL

(1/2)

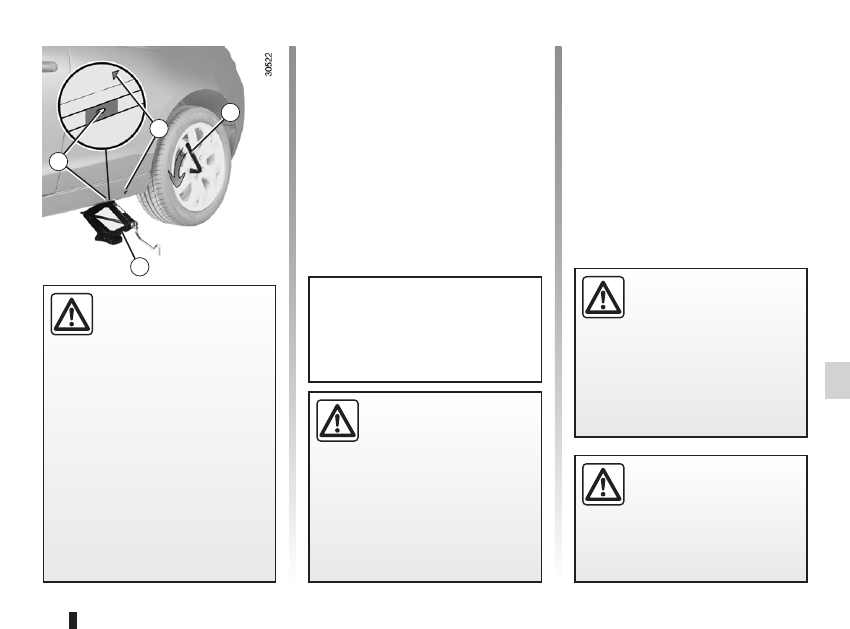

Vehicles equipped with a jack

and wheelbrace

If necessary, remove the wheel trim.
Use the wheelbrace 3 to slacken off the

wheel bolts. Position it so as to be able

to push from above.
Line  jack 4  up  horizontally,  the  jack

head must be positioned at the same

height as plate mounting 1, as close as

possible to the wheel concerned, indi-

cated by an arrow 2.

3

4

Switch on the hazard warn-

ing lights.
Keep the vehicle away from

traffic  and  on  a  level  sur-

face where it will not slip (if neces-

sary, place a solid support under the

jack base).
Apply the parking brake and engage

a gear (first or reverse, or

P for auto-

matic transmissions).

Ask all the passengers to leave the

vehicle and keep them away from

traffic.

1

2

To prevent any risk of injury

or  damage  to  the  vehicle,

only crank the jack until the

wheel you are replacing is

a maximum of 3 centimetres off the

ground.

If you have a puncture, re-

place the wheel as soon as

possible.
A tyre which has been punc-

tured  should  always  be  inspected

(and repaired, where possible) by a

specialist.

If the vehicle is not equipped with a

jack or wheelbrace, you can obtain

these from your approved dealer.

5.10

ENG_UD19884_6

Changement de roue (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

If bolts are supplied with the emergency

spare wheel, only use these bolts for

the emergency spare wheel.
Tighten  the  bolts,  checking  that  the

wheel is correctly positioned on its hub

and unscrew the jack.
With the wheel on the ground, tighten

the  bolts  fully  and  check  they  are

tight as quickly as possible: tightening

torque 130 N.m (tightening torque for

rear wheel drive vehicles: 145 N.m).

cHAnGInG A WHeeL

(2/2)

Anti-theft bolt
If you use anti-theft bolts, fit these

nearest  the  valve  (wheel  embel-

lisher may not be able to fit).

Do not leave tools loose in

the  vehicle:  there  is  a  risk

they may be thrown about

during  braking.  After  use,

check that all the tools are correctly

clipped into the tool kit, then posi-

tion it correctly in its housing: risk of

injury.

If  wheel  bolts  are  supplied  in  the

tool kit, only use these bolts for the

emergency spare wheel: refer to the

label affixed to the emergency spare

wheel.

The  jack  is  designed  for  wheel

changing purposes only. Under no

circumstances should it be used for

carrying out repairs underneath the

vehicle or to gain access to the un-

derside of the vehicle.

tyres ......................................................(up to the end of the DU)

wheels (safety) .....................................(up to the end of the DU)

5.11

ENG_UD22249_4

Pneumatiques (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_5

Tyres (tyre and wheel safety, use in winter)

tYreS

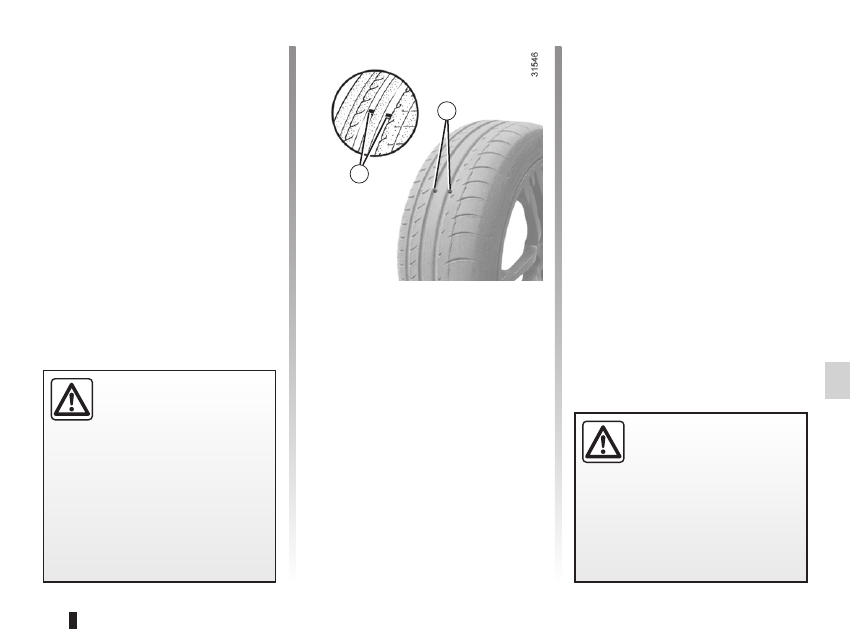

Maintaining the tyres

The  tyres  must  be  in  good  condition

and the tread form must have sufficient

depth; tyres approved by our Technical

Department have wear warning strips 1

that are

indicators moulded into the

tread at several points.

tyre and wheel safety

The tyres are the only contact between

the vehicle and the road, so it is essen-

tial to keep them in good condition.
You  must  make  sure  that  your  tyres

conform to local road traffic regulations.

When the tyre tread has been eroded

to the level of the warning strips,

they

become visible 2: it is then necessary

to replace your tyres because the tread

profile is no more

than 1.6 mm deep

and this causes poor road holding

on wet roads.
An  overloaded  vehicle,  long  journeys

by  motorway,  particularly  in  very  hot

weather, or continual driving on poorly

surfaced minor roads will lead to more

rapid tyre wear and affect safety.

When  they  need  to  be  re-

placed,  only  tyres  of  the

same make, size, type and

profile should be used.

tyres fitted to the vehicle should

either be identical to those fitted

originally  or  conform  to  those

recommended by your approved

dealer.

Incidents which occur when

driving, such as striking the

kerb, may damage the tyres

and wheel rims, and could

also  lead  to  misalignment  of  the

front or rear axle geometry. In this

case,  have  the  condition  of  these

checked by an approved dealer.

1

2

tyre pressure..........................................................(current page)

5.12

ENG_UD22249_4

Pneumatiques (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_5

Pressures should be checked when the

tyres are cold; ignore higher pressures

which may be reached in hot weather

or following a fast journey.
If  tyre  pressures  cannot  be  checked

when  the  tyres  are

cold,  the  normal

pressures must be increased by

0.2 to

0.3 bar (or 3 PSI).
never deflate a hot tyre.
Special note

Depending  on  the  vehicle,  there  may

be an adapter which needs to be posi-

tioned on the valve before air is added.

Fitting new tyres

emergency spare wheel

Refer  to  the  information  on  the

“Emergency  spare  wheel”  and  in-

structions  on  “Changing  a  wheel”  in

Section 5.

tYreS

(continued)

tyre pressures

Adhere to the tyre pressures (including

the emergency spare wheel). The tyre

pressures should be checked at least

once a month and additionally before

any long journey (refer to the label af-

fixed to the edge of the driver’s door).

Incorrect  tyre  pressures

lead to abnormal tyre wear

and unusually hot running.

These  are  factors  which

may seriously affect safety and lead

to:
–  poor road holding,
–  risk of bursting or tread separa-

tion.

The pressure depends on the load

and  the  speed  of  use.  Adjust  the

pressures  according  to  the  condi-

tions of use (refer to the information

on “Tyre pressures”).

Please  be  aware  that  a

poorly  tightened  or  miss-

ing valve cap can make the

tyres less airtight and lead

to pressure loss.
Always use valve caps identical to

those  fitted  originally  and  tighten

them fully.

For safety reasons, this op-

eration must be carried out

by a specialist.
Fitting  different  tyres  may

change your vehicle as follows:
–  It may mean that your vehicle no

longer conforms to current regu-

lations;

–  It may change the way it handles

when cornering;

–  It may cause the steering to be

heavy;

–  It  may  affect  the  use  of  snow

chains.

5.13

ENG_UD22249_4

Pneumatiques (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_5

tYreS

(continued)

use in winter

chains

For  safety  reasons,  fitting  snow

chains to the rear axle is strictly for-

bidden.
chains cannot be fitted
 to tyres which

are larger than those originally fitted to

the vehicle.
Snow or Winter tyres

We  would  recommend  that  these  be

fitted to all

four wheels to ensure that

your  vehicle  retains  maximum  adhe-

sion.
Warning: These tyres sometimes have

a  specific  direction  of  rotation  and  a

maximum speed index which may be

lower than the maximum speed of your

vehicle.
Studded tyres

This  type  of  equipment  may  only  be

used  for  a  limited  period  and  as  laid

down by local legislation. It is neces-

sary to observe the speed specified by

current legislation.
These  tyres  must,  at  a  minimum,  be

fitted to the two front wheels.

Chains  may  only  be  fitted

to  tyres  of  the  same  size

as those originally fitted to

your vehicle.

If your vehicle is originally fitted

with tyres with a diameter of 17”

snow chains may be used (but only

specific  chains).  Consult  an  ap-

proved dealer.

In all cases, we would recommend

that you contact an approved dealer

who  will  be  able  to  advise  you  on

the  choice  of  equipment  which  is

most suitable for your vehicle.

changing wheels around

This practice is not recommended.

Vehicles  fitted  with  the

tyre pressure monitor
Each of the sensors incor-

porated in the valves is ded-

icated to a single wheel: under no

circumstances should you swap the

wheels, without having the system

reset.
There is a risk of incorrect informa-

tion which could have serious con-

sequences.

bulbs

changing .........................................(up to the end of the DU)

lights:

dipped beam headlights ..................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

direction indicators ..........................(up to the end of the DU)

lights:

side lights ........................................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

lights

front .................................................(up to the end of the DU)

5.14

ENG_UD25508_1

Projecteurs lampes au xénon : remplacement des lampes (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

XenOn HeADLIGHtS: changing bulbs

Because  some  components  (the  bat-

tery, its mounting) need to be removed,

you are advised to have your bulbs

replaced by an approved dealer.

A  special  mounting  is  re-

quired  to  fit  this  type  of

headlight,

it is forbidden to

fit a headlight with xenon

bulbs to a vehicle which was not

designed for it.

Due to the danger involved

in handling high-voltage de-

vices, this type of bulb must

be replaced by an approved

dealer.

The  engine  may  be  hot

during  operations  in  close

proximity.  In  addition,  the

engine  cooling  fan  may

start at any moment.
Risk of injury.

B

A

c

D

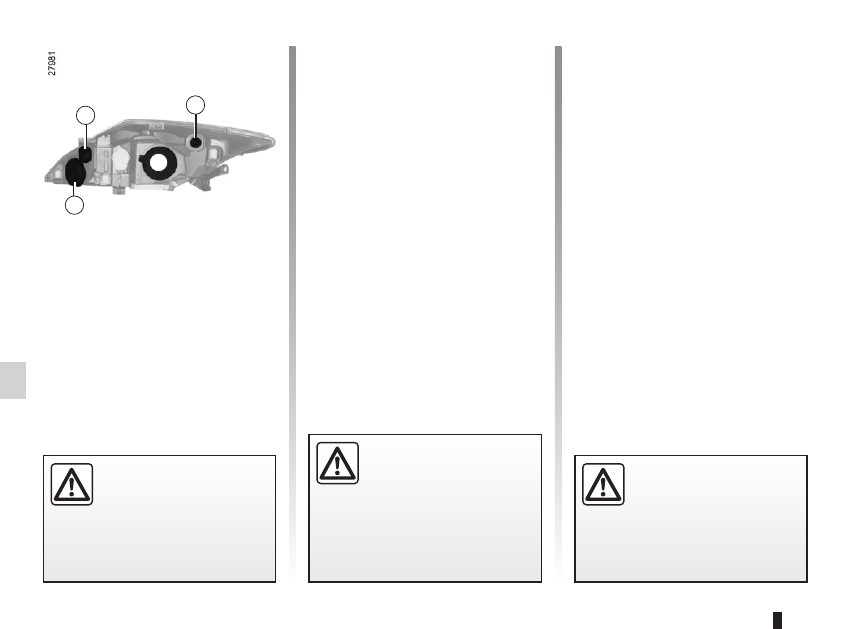

Daytime running light A, front

side lights B and direction

indicator D

Consult an approved dealer.

Dipped beam headlights with

discharge bulbs C

Bulb type: D1S.

bulbs

changing .........................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

direction indicators ...........................................(current page)

lights:

side lights .........................................................(current page)

lights:

brake lights ......................................................(current page)

lights:

reversing lights .................................................(current page)

lights:

fog lights ..........................................................(current page)

indicators:

direction indicators ...........................................(current page)

bulbs

changing .........................................(up to the end of the DU)

5.15

ENG_UD22250_4

Feux arrière et latéraux : remplacement des lampes (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

Rear lights and side lights (changing bulbs)

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(1/2)

2

1

3

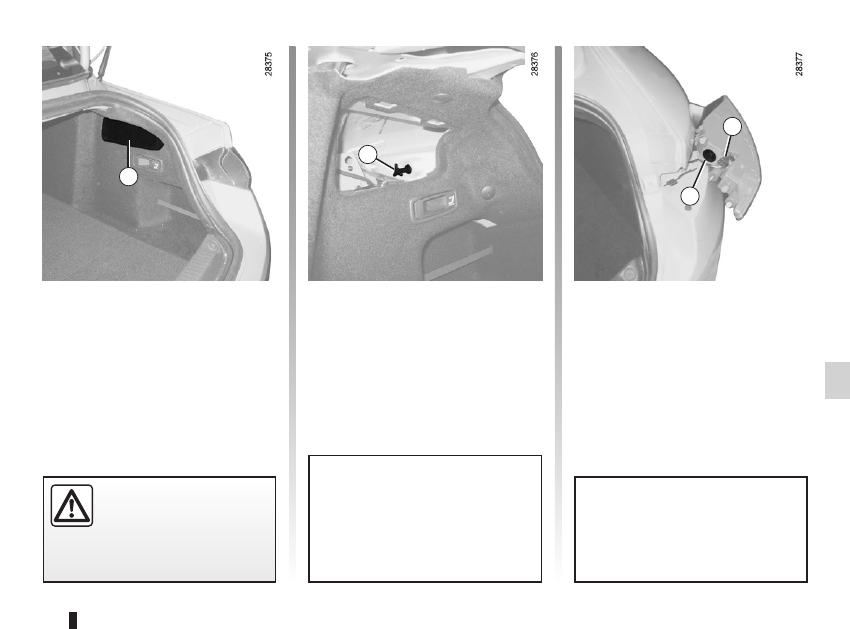

Undo  screw 2  then  pull  the  light  unit

outwards.

Direction indicator lights

From  the  luggage  compartment,  tilt

cover 1  upwards  and  remove  it  to

access the back of the bulb.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

As  it  is  necessary  to  remove  the

protective covers,

you are advised

to have the other rear bulbs re-

placed by an approved Dealer.

Undo bulb holder 3 a quarter of a turn.
Replace the bulb.
Bulb type: PY21W.

When replacing a bulb, do not touch

the electrical circuit A.
Risk of damaging the light.

A

lights:

main beam headlights ......................................(current page)

lights:

fog lights ..........................................................(current page)

5.16

ENG_UD22250_4

Feux arrière et latéraux : remplacement des lampes (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

Side indicator lights

Unclip  indicator  light 4  (using  a  flatb-

lade  screwdriver  type  tool  positioned

at A to move the indicator light towards

the front of the vehicle).
Turn the bulb holder a quarter of a turn

and take out the bulb.
Bulb type: W5W.

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(2/2)

5

6

4

A

number plate lights

Unclip light 5 by pressing tab 6.
Remove the light cover to gain access

to the bulb.
Bulb type: c5W festoon bulb.

courtesy light ........................................(up to the end of the DU)

lighting:

interior .............................................(up to the end of the DU)

5.17

ENG_UD22251_3

Eclairage intérieur : remplacement des lampes (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

Interior lights (changing bulbs)

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

InterIOr LIGHtS: changing bulbs

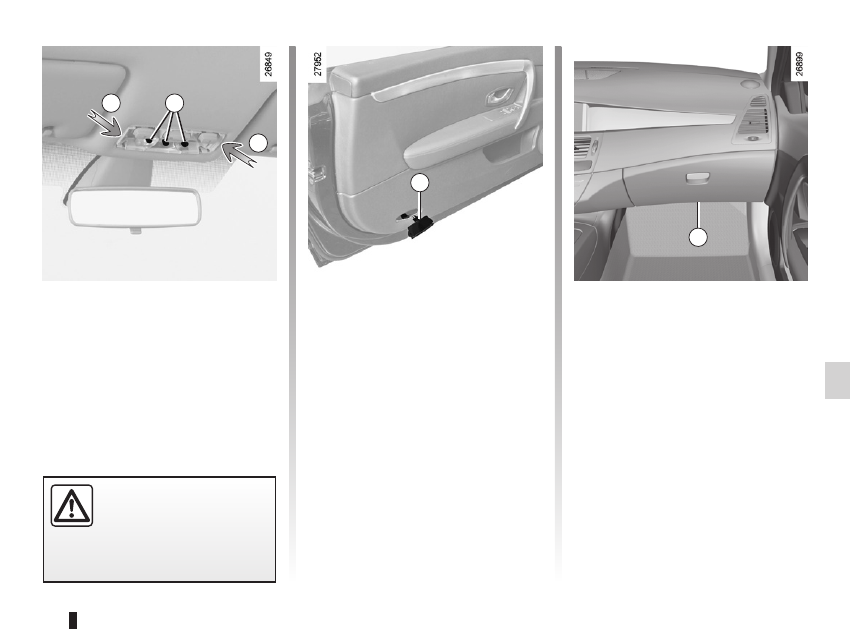

courtesy light

Insert a flat-blade screwdriver type tool

to unclip the light cover on side A then

side B.
Remove the bulb concerned 1.
Bulb type: W5W.

1

Front floor lights

These  are  located  behind  the  dash-

board and on the lower section.
Turn bulb holder 3 a quarter of a turn

and take out the bulb.
Bulb type: W5W.

Door lights

Unclip light 2 (using a flat-blade screw-

driver or similar).
Turn the bulb holder a quarter of a turn

and take out the bulb.
Bulb type: W5W.

2

3

A

B

5.18

ENG_UD22251_3

Eclairage intérieur : remplacement des lampes (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

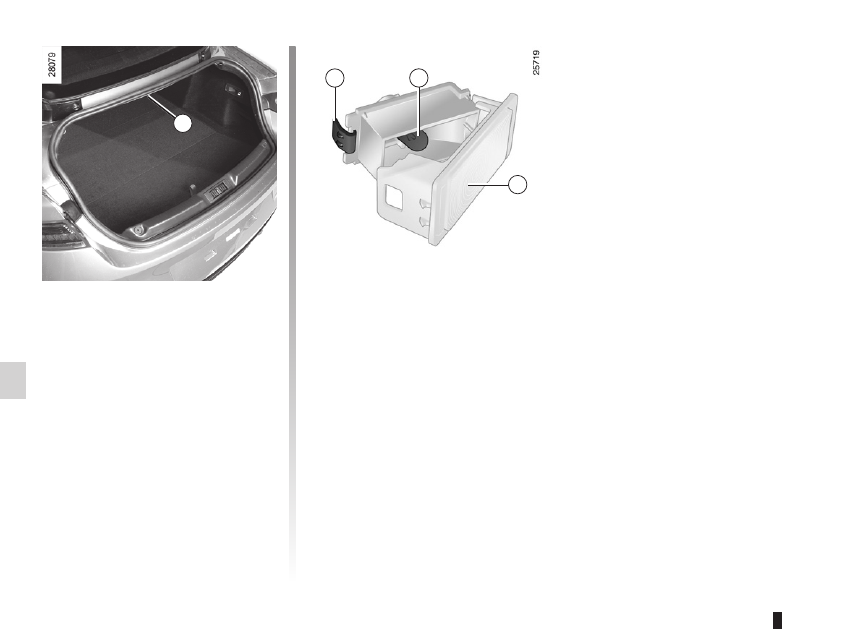

Luggage compartment light

Unclip the light at 4 using a flat-blade

screwdriver or similar.
Disconnect the light.

InterIOr LIGHtS: changing bulbs

(continued)

4

5

6

7

Press  tab 5  to  release  lens 7  and

access bulb 6.
Bulb type: W5W.

fuses .....................................................(up to the end of the DU)

5.19

ENG_UD22226_3

Fusibles (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

Fuses

In accordance with local legislation

or as a precautionary measure:
Obtain an emergency kit containing

a set of spare bulbs and fuses from

an approved Dealer.

Check the fuse in question

and

replace  it,  if  neces-

sary,

by a fuse of the same

rating.

If a fuse is fitted where the rating is

too high, it may cause the electrical

circuit to overheat (risk of fire) in the

event of an item of equipment using

an excessive amount of current.

clip 3

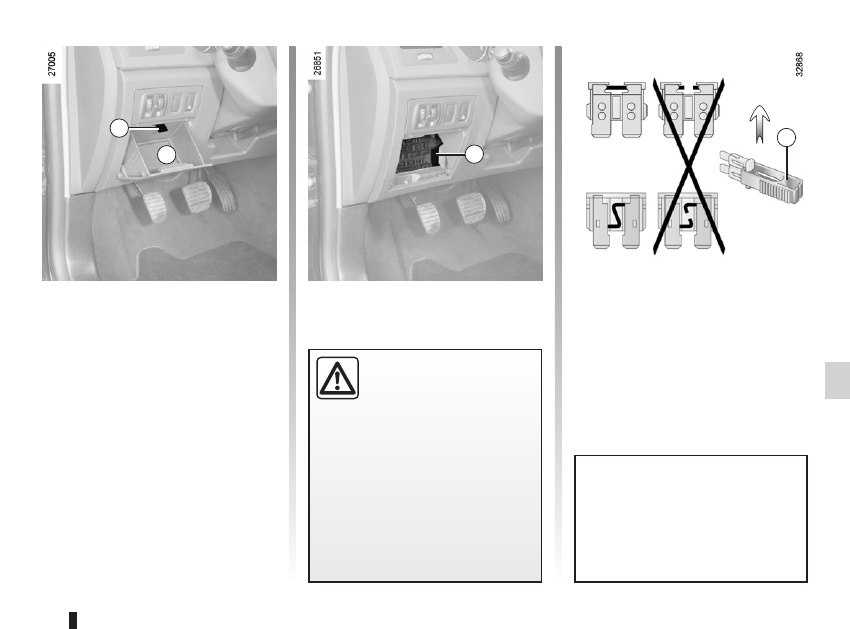

Remove the fuse using tweezers 3, lo-

cated at the back of storage compart-

ment A.
To remove the fuse from the tweezers,

slide the fuse to the side.
It is not advisable to use the free fuse

locations.

Fuse box 2

If  any  electrical  component  does  not

work, check the condition of the fuses.
Open  storage  compartment A.  Press

tab 1 to move it then pull it towards you

to unclip it.
To identify the fuses, refer to the fuse

allocation label (shown on the following

page).

FuSeS

(1/2)

1

2

A

3

5.20

ENG_UD22226_3

Fusibles (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

FuSeS

(2/2)

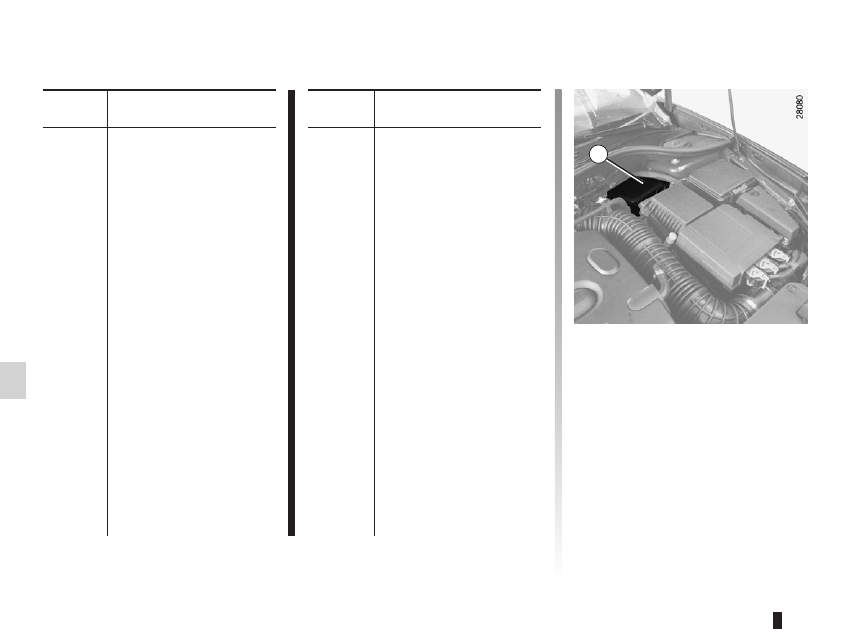

Some  accessories  are  protected  by

fuses  located  in  the  engine  compart-

ment in fuse box A.
However, because of their reduced ac-

cessibility, we advise you to have your

fuses replaced by an approved Dealer.

A

Allocation of fuses (DePenDInG On tHe eQuIPMent LeVeL)

Symbol

Allocation

Symbol

Allocation

Z

Interior lighting

Radio amplifier

Interior rear-view mirror

î

Radio

C

Heated rear screen

a

Instrument panel

Ì

Horn

n

Driving correction devices

Child safety

Electric seats

D

Indicator

ë

Accessories sockets

Electric windows

y

Ventilation

ñ

Heated seats

t

Air conditioning

E

Rear screen wiper

Æ

Cigar lighter

[

Sunroof

Heating system

Electronic parking brake

H

Windscreen washer

Ý

Towing equipment supply

battery

troubleshooting ...............................(up to the end of the DU)

5.21

ENG_UD29103_2

Batterie : dépannage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

connecting a battery charger

the  battery  charger  must  be  com-

patible with a battery with nominal

voltage of 12 volts.
Follow the instructions given by the

manufacturer of the battery charger

you are using.

to avoid all risk of sparks:

Do not place metal objects on the bat-

tery as this could create a short circuit

between the terminals.

Battery

Never disconnect it.

Battery

BAtterY: breakdown recovery

(1/2)

Handle the battery with care

as it contains sulphuric acid,

which  must  not  come  into

contact with eyes or skin. If

it does, wash the affected area with

plenty of cold water.
Ensure that naked flames, red hot

objects and sparks do not come into

contact with the battery as there is a

risk of explosion.
The engine may be hot when car-

rying out operations in close prox-

imity. In addition, the engine cooling

fan can come on at any moment.
Risk of injury.

Starting the vehicle using the

battery from another vehicle

If you have to use the battery from an-

other  vehicle  to  start,  obtain  suitable

jump leads (with a large cross section)

from an approved dealer or, if you al-

ready  have  jump  leads,  ensure  that

they are in perfect condition.
the two batteries must have an iden-

tical nominal voltage of 12 volts. The

battery  supplying  the  current  should

have a capacity (amp-hours, Ah) which

is at least the same as that of the dis-

charged battery.

Special procedures may be

required  to  charge  some

batteries.  Contact  an  ap-

proved Dealer.

Avoid all risk of sparks which may

cause an immediate explosion, and

charge  the  battery  in  a  well-venti-

lated area.
Risk of serious injury.

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

5.22

ENG_UD29103_2

Batterie : dépannage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_5

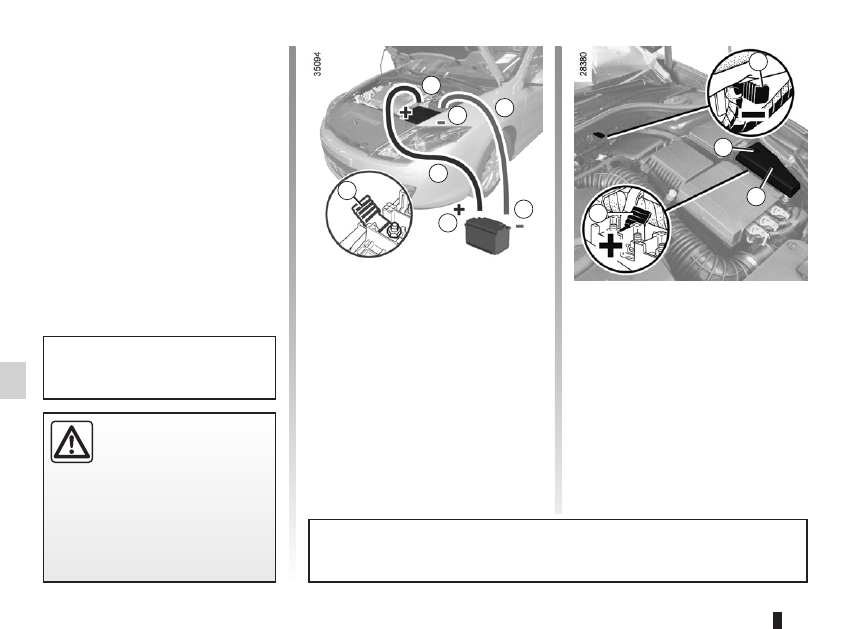

Battery in the engine compartment

Connect  the  positive  cable  A  to  the

support on the (+) terminal, then to

the

 (+) terminal of the battery sup-

plying the current.
Connect the negative cable B to the (–)

terminal of the battery supplying the

current and then to the

 (–) terminal of

the discharged battery.

BAtterY: breakdown recovery

(2/2)

Battery in the luggage compartment

(V6 engines)

Use the terminals in the engine com-

partment.
Turn screw 6 one quarter of a turn to

the right, then pull cover 7 upwards to

access the 8 (+) terminal. Connect the

positive cable A to the  support 8 on

the (+) terminal, then to the

(+) termi-

nal 3 of the battery supplying the cur-

rent.

Connect the negative cable B to the (–)

terminal of the battery supplying the

current and then to the

(–) terminal 5.

Starting the vehicle using the

battery from another vehicle

(continued)

Ensure that there is no risk of contact

between the two vehicles (risk of short

circuiting  when  the  positive  terminals

are connected) and that the discharged

battery  is  properly  connected.  Switch

off your vehicle ignition.
Start the engine of the vehicle supply-

ing the current and run it at an interme-

diate engine speed.

8

5

6

7

Start the engine, and as soon as it starts running, disconnect cables A and B in

reverse order

(4 - 3 - 2 - 1 or 5 - 3 - 2 - 8).

Check that there is no con-

tact between leads A and B

and that the positive lead A

is  not  touching  any  metal

parts  on  the  vehicle  supplying  the

current.

Risk of injury or damage to the ve-

hicle.

Leads A and B must only be con-

nected to the terminals indicated.

1

A

B

1

4

2

3

RENAULT card

battery .............................................(up to the end of the DU)

RENAULT card battery .........................(up to the end of the DU)

5.23

ENG_UD19354_3

Carte RENAULT : pile (X45 - H45 - X91 - B91 - K91 - X95 - B95 - D95 - E95 - K95 - J95 - R95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_939-3_D91_Renault_5

Operating faults

If the battery is too weak to ensure cor-

rect operation, you may start (insert the

RENAULT card in the card reader) and

lock/unlock the vehicle (refer to the in-

formation  on  “Locking/unlocking  the

doors” in Section 1).

RENAULT card: battery

renAuLt cArD: battery

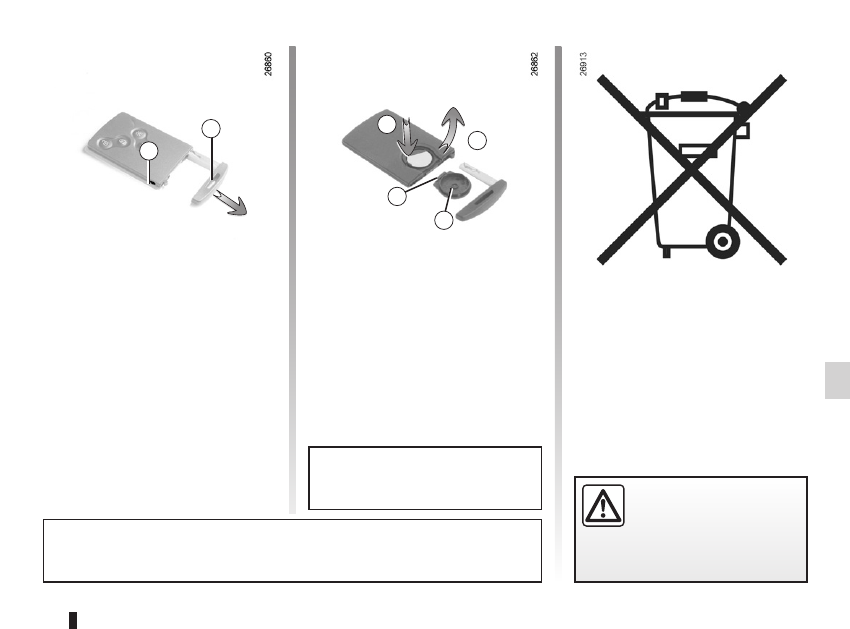

replacing the battery

When the message “Low card battery”

appears  on  the  instrument  panel,  re-

place the RENAULTcard battery, press

button 1, pulling on emergency key 2

then unclip cover 3 using tab 4.

Remove the battery by pressing on one

side  (movement A)  and  by  lifting  the

other (movement B) then replace it, en-

suring  the  polarity  and  model,  shown

on cover 3 are respected.

Do  not  throw  away  your

used batteries; give them to

an organisation responsible

for collecting and recycling

batteries.

1

2

When refitting, proceed in the reverse

order, then press one of the buttons on

the card four times, close to the vehicle:

the next time the vehicle is started, the

message will disappear.
note: it is not advisable to touch the

electronic  circuit  or  contacts  on  the

RENAULT card when replacing the bat-

tery.

A

B

3

The batteries are available from approved Dealers, and their service life approxi-

mately two years. Check that there is no dye on the battery: risk of an incorrect

electrical contact.

4

Check that the cover is clipped shut.

accessories...........................................(up to the end of the DU)

5.24

ENG_UD27824_1

Accessoires VT (X06 - X35 - X44 - X45 - X77 - X81 - X85 - X90 - X91 - X70 - X76 - X83 - X61 - TEST - X95 - X33 - X47 - X43 - X38 - H79 - X62 - X32 - X09 - X67 - X92 -

ENG_NU_939-3_D91_Renault_5

Accessories

AcceSSOrIeS

electrical and electronic accessories

Before installing this type of accessory, make sure it is compatible with your vehicle. You can get advice from an au-

thorised dealer.
Connect accessories with a maximum power of 120 watts only.

Fire hazard.

No work may be carried out on the vehicle’s electrical or radio circuits, except by authorised dealers: an incorrectly connected

system may result in damage being caused to the electrical equipment and/or the components connected to it.
If the vehicle is fitted with any aftermarket electrical equipment, make sure that the installation is correctly protected by a fuse.

Establish the rating and position of this fuse.

use of transmission/receiving devices (telephones, cB equipment etc.).

Telephones and CB equipment with integrated aerials may cause interference to the electronic systems originally fitted to the

vehicle: it is advisable only to use equipment with an external aerial.

Furthermore, we remind you of the need to conform

to the legislation in force concerning the use of such equipment.

Fitting after-market accessories

If you wish to install accessories on the vehicle: please contact an authorised dealer. Also, to ensure the correct operation of

your vehicle, and to avoid any risk to your safety, we recommend that you use only accessories specifically designed for your

vehicle, which are the only accessories for which the manufacturer will provide a warranty.
If you are using an anti-theft device, only attach it to the brake pedal.
Obstructions to the driver

On the driver’s side, only use mats suitable for the vehicle, attached with the pre-fitted components, and check the fitting regu-

larly. Do not lay one mat on top of another.

there is a risk of wedging the pedals















Content   ..  9  10  11  12   ..
