Renault Laguna Coupe (2012 year). Instruction - part 9





ashtray ..................................................(up to the end of the DU)

cigar lighter ...........................................(up to the end of the DU)

accessories socket ...............................(up to the end of the DU)

3.19

ENG_UD19989_3

Cendriers-Allume cigares (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

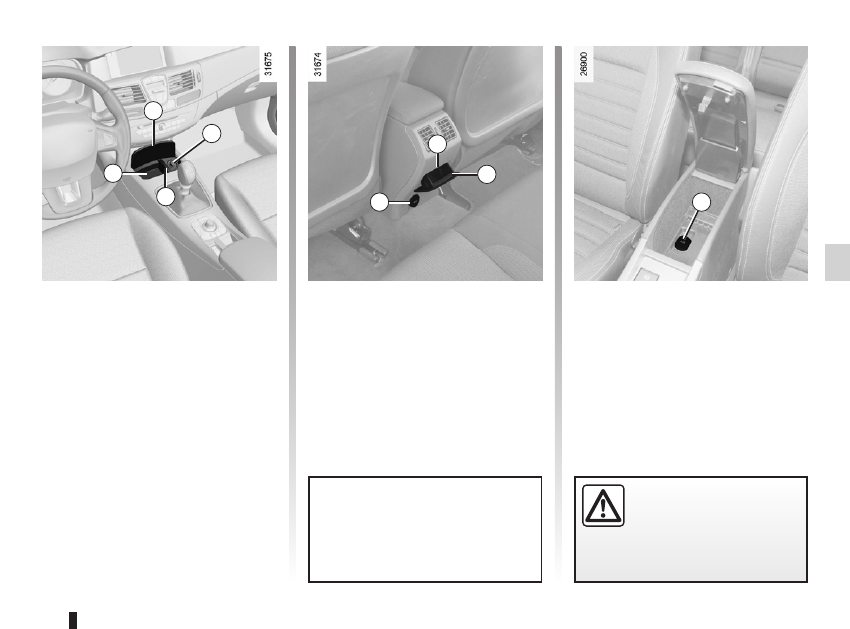

Accessories socket

Ashtray/cigar lighter

AShTRAy/cIgAR lIghTER/AccESSoRIES SockET

1

2

Accessories sockets

You may use the cigar lighter recess 2

or one of sockets 5 (depending on the

vehicle).  They  are  designed  for  con-

necting  accessories  with  a  maximum

power  rating  of  120  Watts  (voltage:

12V) which have been approved by our

Technical Department.

4

5

5

If  your  vehicle  is  not  fitted  with  a

cigar  lighter  and  an  ashtray,  you

may purchase them from approved

accessory outlets.

3

7

6

Connect  accessories

with  a  maximum  power  of

120 Watts only.
Fire hazard.

cigar lighter 2

With  the  ignition  on,  push  in  cigar

lighter 2, it will spring back with a click

when it is ready. Pull it out to use. After

use, replace it without pushing it all the

way in.

Ashtray 4 or 7

Press on cover 1 or pull cover 7 to open

it. To empty it, pull divider 3, lifting the

rear of the ashtray, or pressing tab 6.

headrest................................................(up to the end of the DU)

3.20

ENG_UD19872_3

Appuis-tête arrière (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

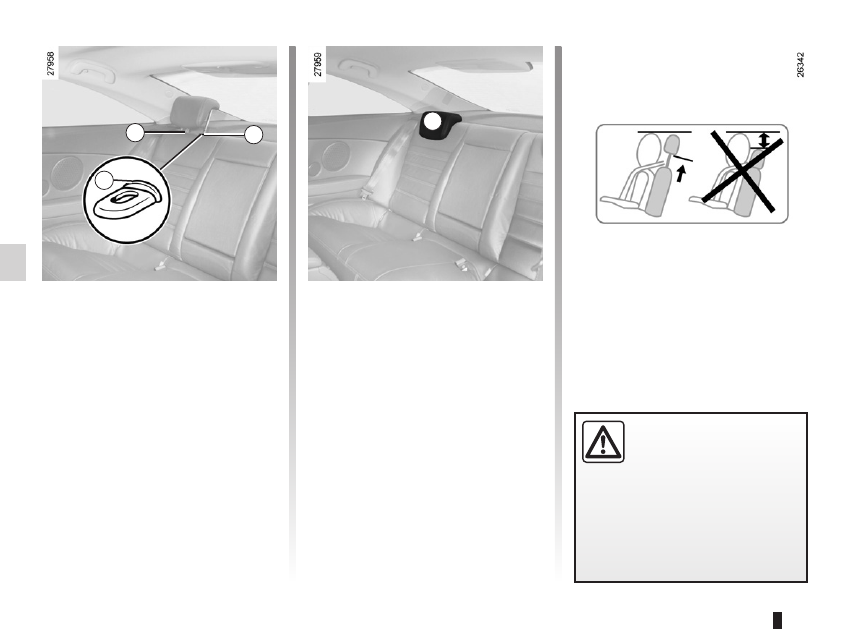

Rear headrests

REAR hEADRESTS

Position for use

Raise or lower the headrest while pull-

ing it towards the front of the vehicle.

To remove the headrest

Tilt  the  seatback,  then  press  tab 1

and 2 simultaneously and remove the

headrest.

To refit the headrest

Insert  the  headrest  rods  into  the

sleeves, and lower the headrest to the

first notch.

Storage position

Lower  the  headrest  as  far  as  possi-

ble, then press tab 2 and lower it com-

pletely.
When  the  headrest  is  set  at  the

lowest  position  (position A)  this  is

for storage only:. It should not be in

this position when a seat is occupied.

A

2

1

2

The  headrest  is  an  impor-

tant  safety  component:

ensure that it is in place and

in the correct position. The

distance between your head and the

headrest and the distance between

the head and section A should be

as small as possible.

rear bench seat.....................................(up to the end of the DU)

rear seats

functions ..........................................................(current page)

3.21

ENG_UD19873_3

Banquette arrière (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

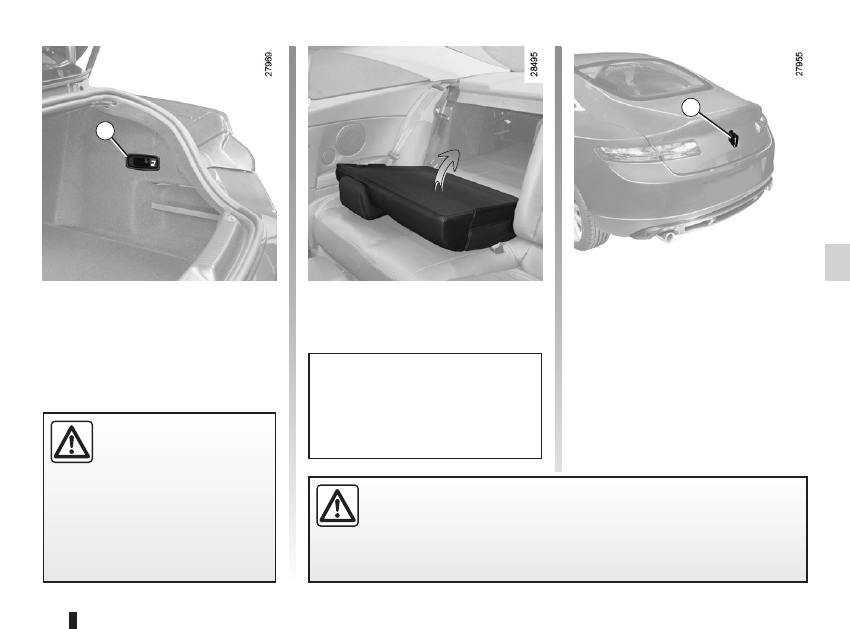

luggage compartment

To open

Press button 2 and lift the tailgate.
To close

Lower  the  tailgate  using  the  handles

inside the tailgate to help you.

To  put  the  seatback  back  in  position,

raise it then check that it is locked cor-

rectly.

Rear bench seat

REAR BENch SEAT/luggAgE coMPARTMENT

When refitting the seatback, make sure it is correctly locked in place.

If seat covers are fitted, make sure these do not prevent the seatback

latch from locking in.

Make sure that the seat belts are positioned correctly.

Reposition the headrests.

Rear bench seat

The seatbacks can be folded down in

order to transport large objects.

Pull control 1, the seatback folds down

automatically.

1

In all situations, lower the rear head-

rests (refer to the information on the

“Rear headrests” in Section 1).

2

When  moving  the  rear

bench  seat,  check  that

the  bench  seat  anchor-

age points are clean (they

should  be  free  from  grit,  cloths  or

any other item which may prevent

the  bench  seat  from  locking  se-

curely).

storage compartments ..........................(up to the end of the DU)

tailgate ..................................................(up to the end of the DU)

3.22

ENG_UD22221_3

Rangements, aménagements coffre à bagages (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

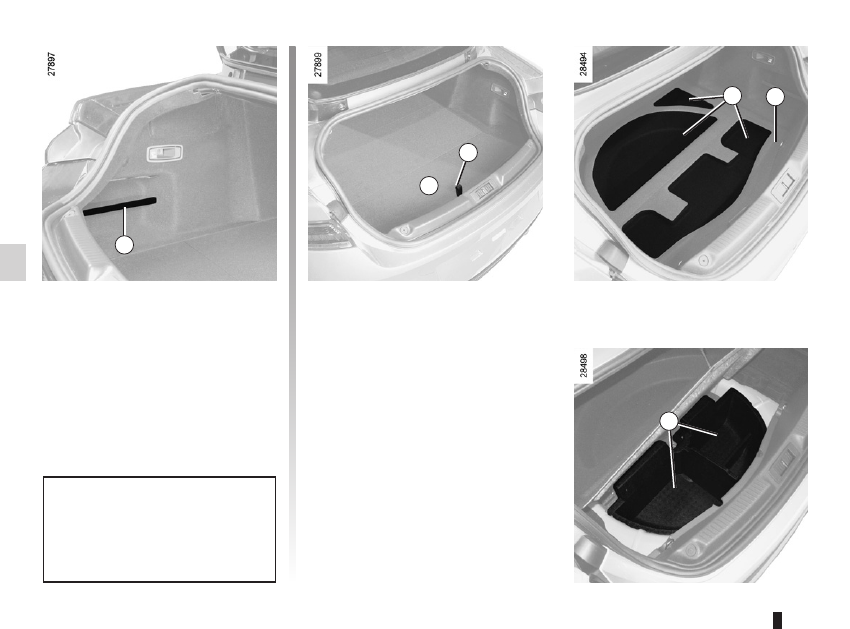

Luggage compartment storage space and fittings

Side storage compartments
These storage compartments 1 can be

used to transport an oil container etc.

luggAgE coMPARTMENT SToRAgE SPAcE AND FITTINgS

1

Storage under carpet
To  access  storage  compartments B

fold back section A using belt 2 (these

storage compartments can be used to

store a reflective vest, warning triangle

etc.).
To access storage compartment C, lift

carpet 3.

A

2

B

3

Always  place  objects  being  trans-

ported  so  that  the  heaviest  items

are resting against the back of the

rear bench seat.

c

transporting objects

in the luggage compartment ...........(up to the end of the DU)

towing rings ..........................................(up to the end of the DU)

towing

towing equipment ............................(up to the end of the DU)

towing equipment

fitting ...............................................(up to the end of the DU)

towing a caravan ..................................(up to the end of the DU)

roof bars ...............................................(up to the end of the DU)

3.23

ENG_UD29089_6

Transport d’objets : dans le coffre / attelage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

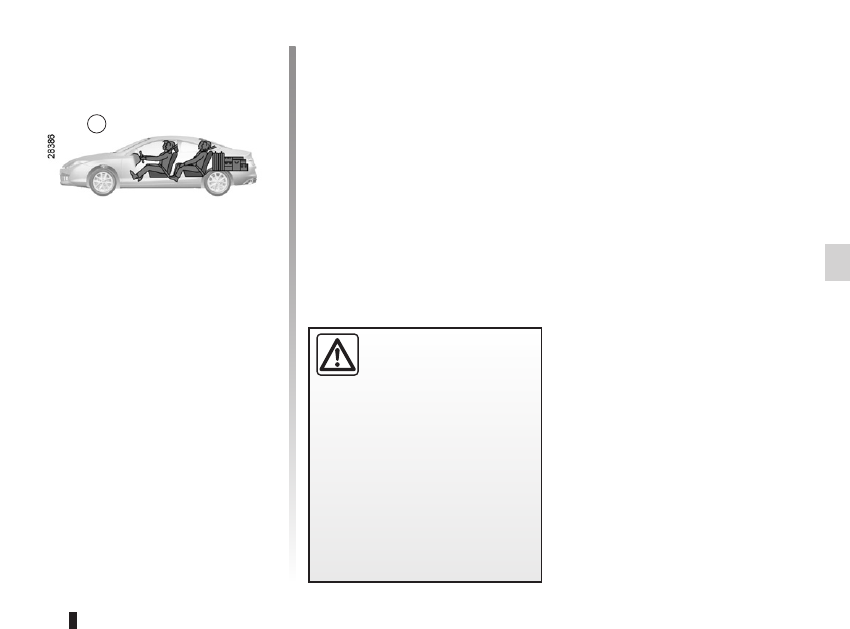

Transporting objects:

in the boot

A

Always  position  the  heavi-

est  items  directly  on  the

floor. Use the lashing points

on the floor of the luggage

compartment, if these are fitted to

the vehicle. The luggage should be

loaded in such a way that no items

will be thrown forward and strike the

occupants if the driver has to brake

suddenly. Fasten the rear seat belts,

even if the seats are not occupied.

Always place the objects to be trans-

ported so that their largest side rests

against the back of the rear bench seat

for normal loads (e.g.: A), or against the

back of the front seats when the rear

bench seatbacks are folded down.
If  you  have  to  place  objects  on  the

folded  seat  back,  it  is  vital  that  you

remove  the  headrests  before  folding

the seat back so that it can be folded as

flat as possible against the seat.

Transporting objects on the

roof

The fitting of roof bars is not permitted

on this vehicle.

TRANSPoRTINg oBjEcTS IN ThE BooT

(1/2)

3.24

ENG_UD29089_6

Transport d’objets : dans le coffre / attelage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

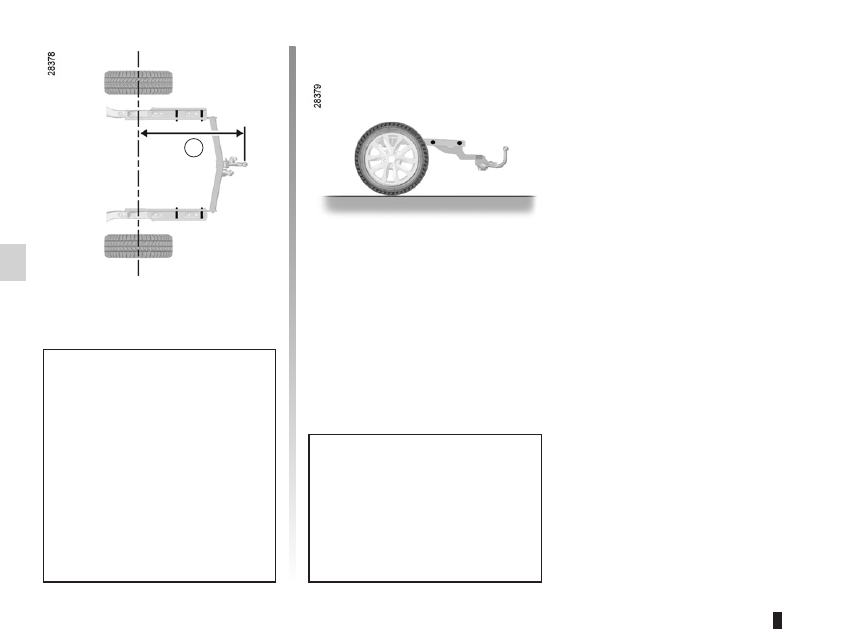

towbar

TRANSPoRTINg oBjEcTS IN ThE BooT

(2/2)

/ToWINg

Permissible  nose  weight,  maxi-

mum permissible towing weight,

braked  and  unbraked:  refer  to

the  information  on  “Weights”  in

Section 6.
For  fitting  and  conditions  of  use,

refer  to  the  equipment’s  fitting  in-

structions.
Please keep these instructions with

the rest of the vehicle documenta-

tion.

B = 1,003 mm

If the towbar ball obscures the regis-

tration plate or the rear fog lights, it

should be removed when not in use.
In all cases, comply with local leg-

islation.

B

multimedia equipment ..........................(up to the end of the DU)

telephone ..............................................(up to the end of the DU)

navigation system .................................(up to the end of the DU)

hands-free telephone integrated control (up to the end of the DU)

navigation .............................................(up to the end of the DU)

radio......................................................(up to the end of the DU)

3.25

ENG_UD19990_3

Equipement Multimédia (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_3

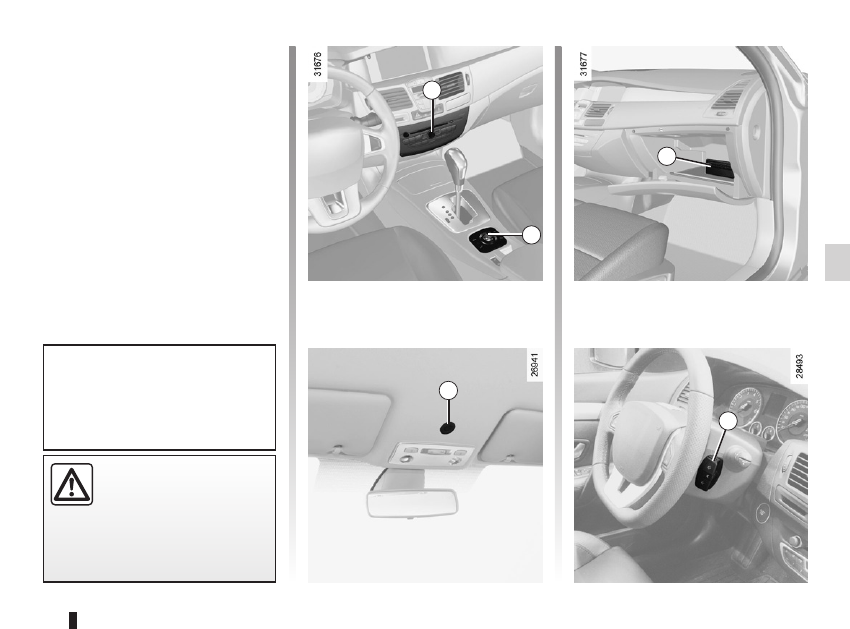

Multimedia equipment

MulTIMEDIA EquIPMENT

Navigation system

The  equipment  described  below  may

or may not be fitted to the vehicle, and

its location may vary, depending on the

vehicle navigation system version.

1  Radio;

2  Central control;

3  CD or DVD reader;

4  Microphone;

5  Steering column controls.

hands-free telephone

integrated control

On  equipped  vehicles,  use  micro-

phone 4 and steering column control 5.

To use this equipment, consult the

instructions for the equipment which

should be kept with the other vehi-

cle documentation.

1

2

3

4

5

using the telephone
We remind you of the need

to conform to the legislation

in force concerning the use

of such equipment.

4.1

ENG_UD29930_4

Sommaire 4 (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

Section 4: Maintenance

Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.2

Engine oil level: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.4

general information  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.4

Engine oil level: topping up, filling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.6

Engine oil change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.7

Levels: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.8

engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.8

brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.9

windscreen/headlight washer reservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.10

Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.10

Tyre pressure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.11

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.12

Bodywork maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.14

Interior trim maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4.16

bonnet...................................................(up to the end of the DU)

maintenance:

mechanical ......................................(up to the end of the DU)

4.2

ENG_UD29099_2

Capot moteur (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

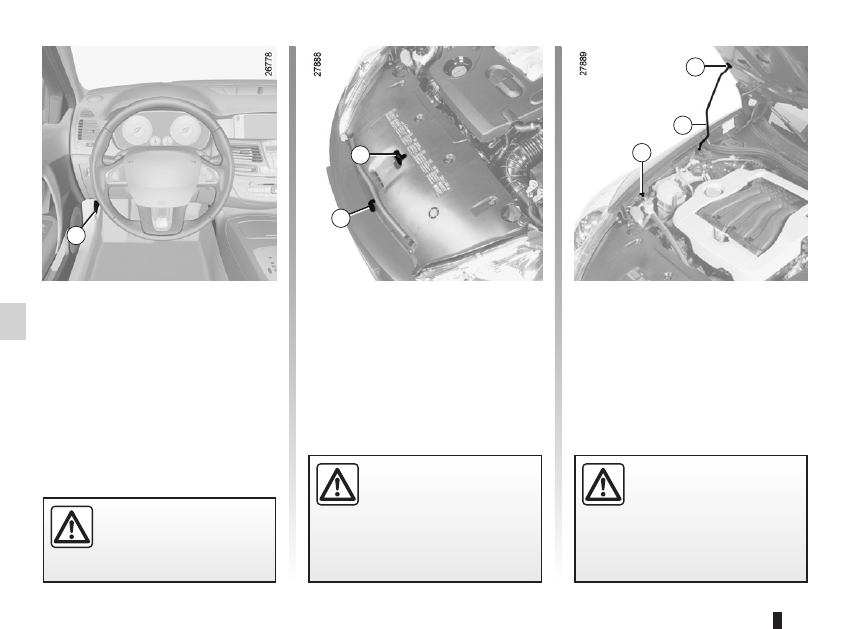

Bonnet

Opening the bonnet

Lift the bonnet and release stay 4 from

its holder 5. For your own safety, it is

very important to fix the stay into re-

tainer 3 in the bonnet.

To open, pull handle 1 located on the

left-hand side of the dashboard.

BOnnet

(1/2)

1

2

A

In the event of even a slight

impact involving the radia-

tor  grille  or  bonnet,  have

the bonnet lock checked by

an approved dealer as soon as pos-

sible.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

3

4

5

Unlocking the bonnet catch

To unlock, lift tab 2 (hook A will release

the bonnet).

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

4.3

ENG_UD29099_2

Capot moteur (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

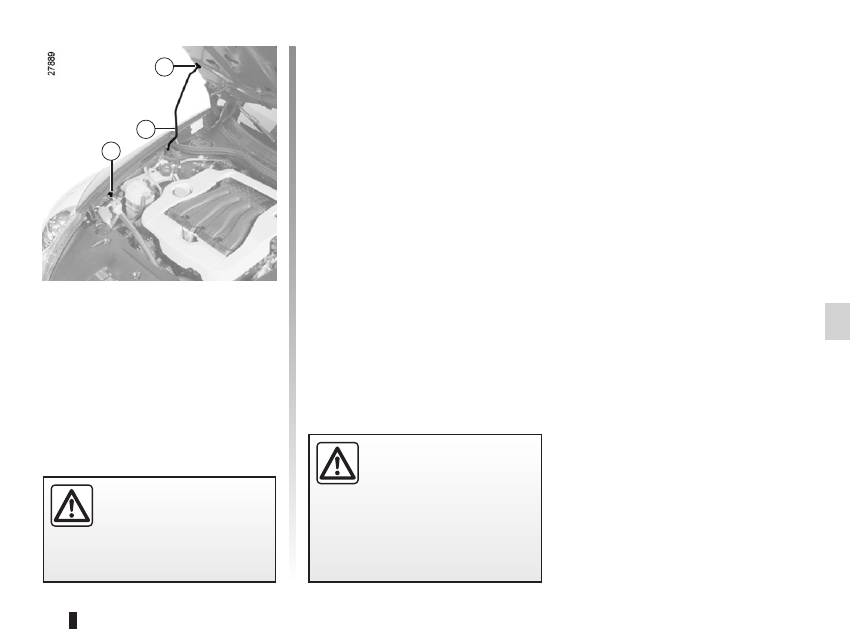

Closing the bonnet

Check that nothing has been left in the

engine compartment.
To  close  the  bonnet,  replace  stay 4

back into its holder 5, hold the bonnet in

the middle and lower it to 30 cm above

the closed position, then release it. It

will  latch  automatically  under  its  own

weight.

3

4

5

Ensure  that  the  bonnet  is

properly locked.

Check  that  nothing  is  pre-

venting the catch from lock-

ing (gravel, cloth, etc.).

BOnnet

(2/2)

After carrying out any work

in  the  engine  compart-

ment,  check  that  nothing

has been left behind (cloth,

tools, etc.).

These may damage the engine or

cause a fire.

engine oil ...............................................................(current page)

oil change ..............................................................(current page)

levels:

engine oil .........................................................(current page)

4.4

ENG_UD28951_8

Niveau huile moteur : généralités (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

Engine oil level:

general information

enGIne OIL LeVeL: general information

(1/2)

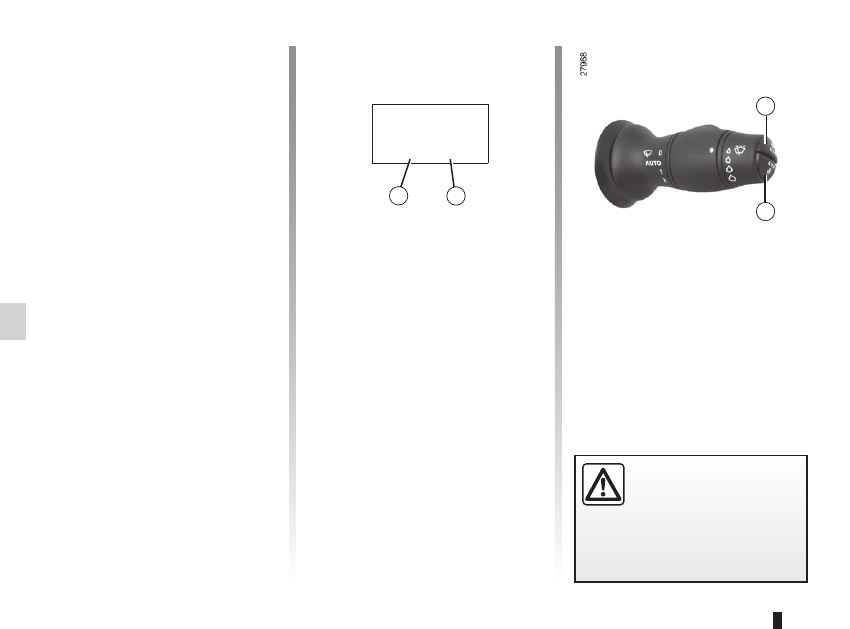

Minimum oil level warning on

the instrument panel

When  the  message  “test  of  functions

being checked” appears on the instru-

ment panel, press one of the buttons 3

or 4.

If  the  level  is  above  the  minimum

level : the display shows “oil level cor-

rect accompanied by squares 1 which,

when the level drops, are replaced by

dashes 2.
note: the detailed level cannot be dis-

played  if  the  vehicle  was  previously

only driven for a short time.

If  the  minimum  level  has  been

reached: the message “Adjust oil level”

and warning light

©

 lights up on

the instrument panel.

It is vital to top up the oil as soon as

possible.
note :
  To  advance  to  trip  computer

reading, press button 3 or 4 again.

The display only warns the

driver if the oil level is at the

minimum level. It does not

inform the driver that the oil

level  has  exceeded  the  maximum

level as this can only be measured

using a dipstick.

It is normal for an engine to use oil for

lubrication and cooling of moving parts

and it is normal to top up the level be-

tween oil changes.
However,  contact  your  approved

Dealer if more than 0.5 litres is being

consumed every 600 miles (1,000 km)

after the running in period.
Oil change frequency: check the oil

level from time to time and certainly

before any long journey to avoid the

risk of damaging your engine.

Reading the oil level

The oil level should be read with the ve-

hicle on level ground, after the engine

has been switched off for some time.
the  dipstick  must  be  used  to  read

the  exact  oil  level  and  make  sure

that the maximum level has not been

exceeded  (risk  of  engine  damage).

Refer to the following pages.
The  instrument  panel  display  only

alerts the driver when the oil level is at

its minimum.

3

4

Oil level



   

1

2

4.5

ENG_UD28951_8

Niveau huile moteur : généralités (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

Once  the  operation  has  been  com-

pleted,  ensure  that  the  dipstick  is

pushed in as far as it will go or that the

cap-type dipstick is completely screwed

in.

enGIne OIL LeVeL: general information

(2/2)

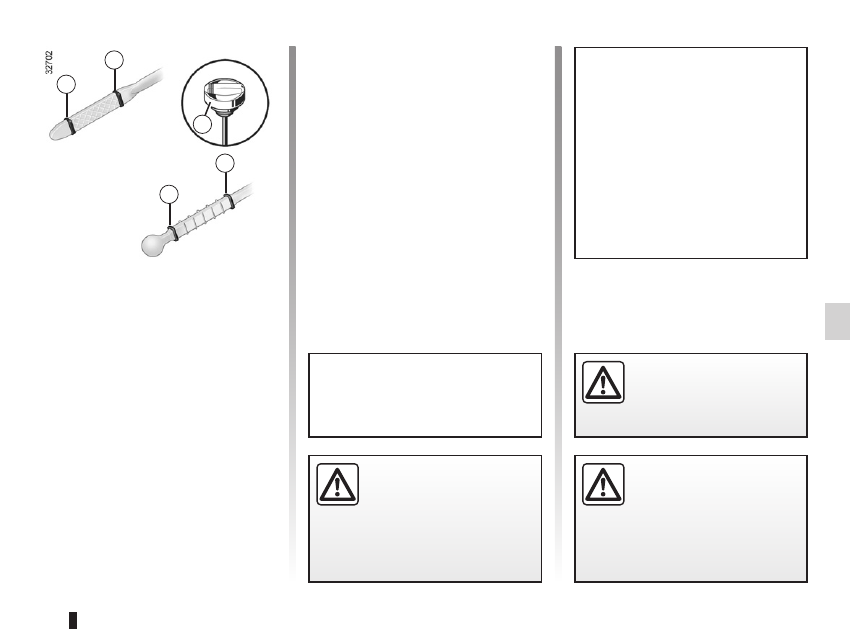

Reading the level using the

dipstick

–  remove the dipstick (refer to the fol-

lowing  pages  for  its  location)  and

wipe it with a clean lint-free cloth;

–  push the dipstick in as far as it will go

(for vehicles equipped with a “cap-

type  dipstick”  C,  screw  the  cap  in

completely);

–  take out the dipstick again;
–  read  the  level:  it  should  never  fall

below  minimum  mark A  or  exceed

maximum mark B.

Consult  your  approved  Dealer  at

once if you notice an abnormal or

repeated  drop  in  any  of  the  fluid

levels.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

A

B

C

B

A

exceeding the maximum

engine oil level

The oil level should only be read with

the dipstick as explained above.
If the oil level exceeds the maximum

level,

do not start your vehicle and

contact an approved Dealer.

Under  no  circumstances

should  maximum  filling

level B  be  exceeded:  this

could  damage  the  engine

and the catalytic converter.

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

engine oil capacity ................................(up to the end of the DU)

4.6

ENG_UD29100_2

Niveau huile moteur : appoint, remplissage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

–  Unscrew cap 1;
–  top up the level (as a guide, the ca-

pacity  between  the  minimum  and

maximum reading on the dipstick 2

is between 1.5 and 2 litres, depend-

ing on the engine);

–  wait for approximately 20 minutes to

allow the oil to flow into the engine;

–  check the level using dipstick 2 (as

described above).

Once  the  operation  has  been  com-

pleted,  ensure  that  the  dipstick  is

pushed in as far as it will go or that the

cap-type dipstick is completely screwed

in.

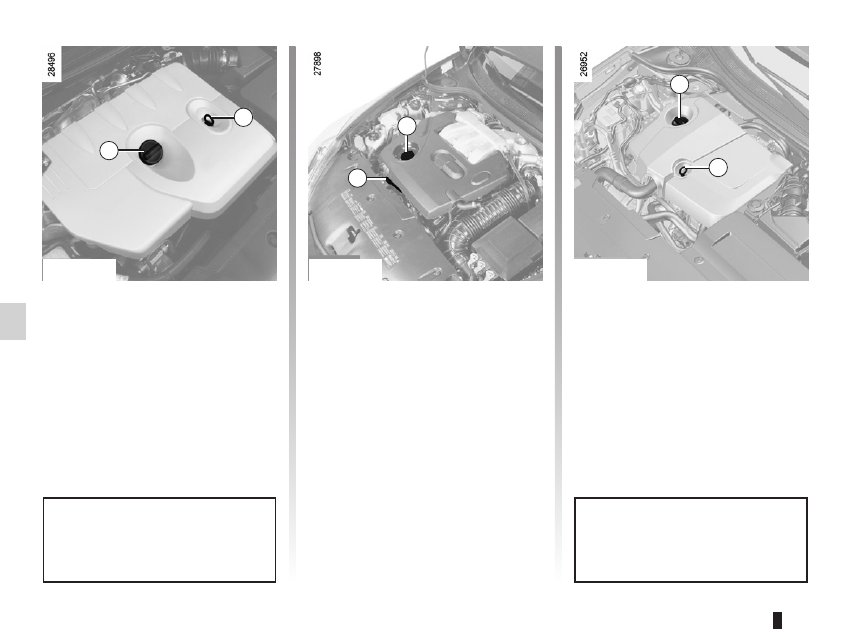

Engine oil level: topping up, filling

enGIne OIL LeVeL: topping up/filling

(1/2)

topping up/filling

The  vehicle  must  be  parked  on  level

ground  and  the  engine  should  be

switched  off  and  cold  (for  instance,

before the engine is started up for the

first time in the day).

engine oil grade
Refer to the Maintenance Document for

your vehicle.

1

2

1

2

3.5 V6

2.0 T

To prevent splashback, you are rec-

ommended to use a funnel to top up

the oil.

Do  not  exceed  the

max  level  and

do not forget to refit cap 1 and dip-

stick 2.

1

2

1.5 dCi

filter

oil filter .............................................................(current page)

4.7

ENG_UD29100_2

Niveau huile moteur : appoint, remplissage (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

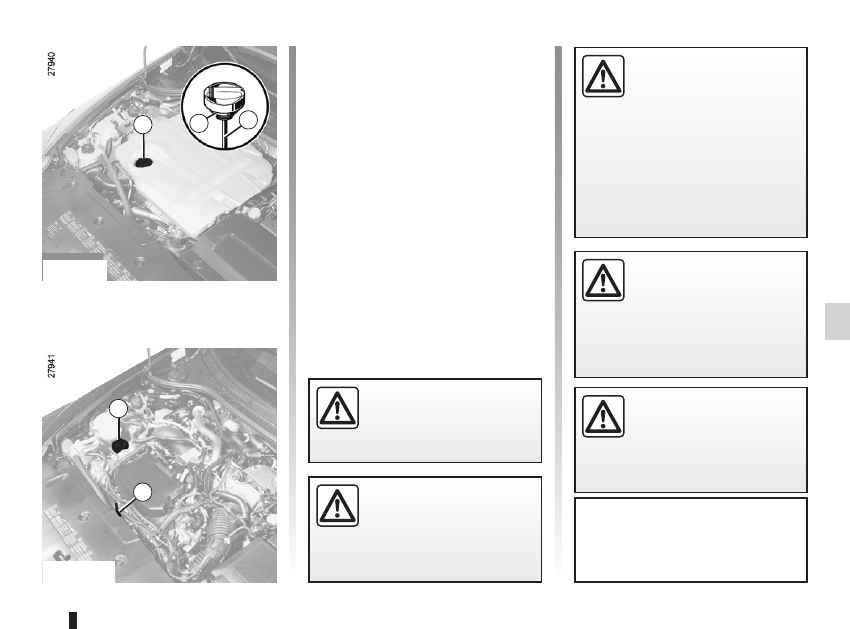

Engine oil change

enGIne OIL LeVeL: topping up/filling

(2/2)

enGIne OIL CHAnGe

Oil change

Interval: refer to the maintenance doc-

ument for your vehicle.

Average capacities for oil change

including oil filter

(for information)
engine 2.0t

: 5.4 litres

engine 3.5 V6  : 5.0 litres

engine 1.5 dCi  : 4.5 litres

engine 2.0 dCi  : 7.4 litres

engine V6 dCi  : 6.8 litres
engine oil grade
Refer to the Maintenance Document for

your vehicle.

Consult  your  approved  Dealer  at

once if you notice an abnormal or

repeated  drop  in  any  of  the  fluid

levels.

Never run the engine in an

enclosed space as exhaust

gases are poisonous.

Filling:  take  care  when

topping  up  the  oil  that

no  oil  drips  onto  engine

components  -  risk  of  fire.

Remember to refit the cap securely

as there is a risk of fire if oil splashes

onto hot engine components.

engine oil change: if you

are  changing  the  oil  when

the engine is hot, be careful

not to scald yourself if the

oil overflows.

1

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

1

2

1

2

2.0 dCi

V6 dCi

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

levels:

coolant .............................................................(current page)

tanks and reservoirs

coolant .............................................................(current page)

coolant ...................................................................(current page)

4.8

ENG_UD29101_2

Niveaux (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

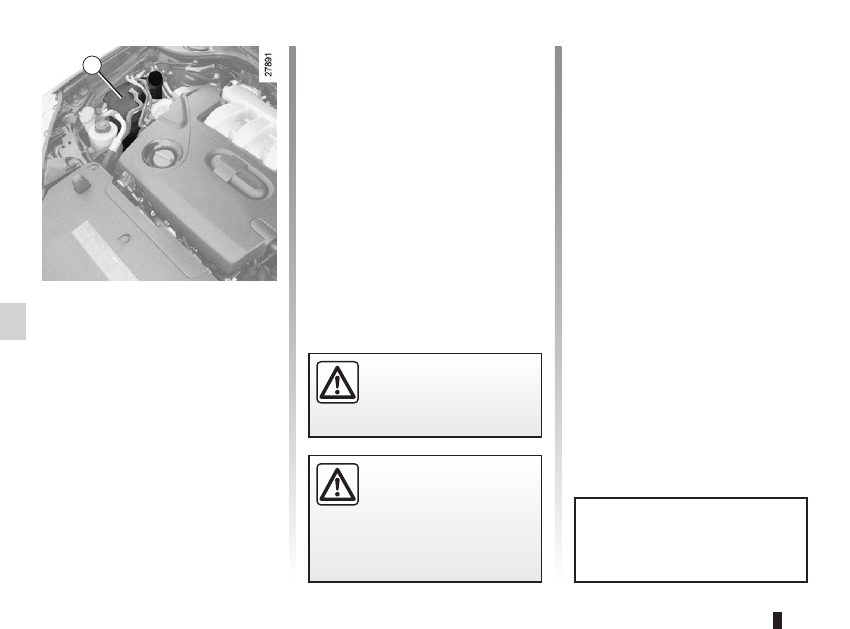

Levels:

engine coolant

LeVeLS

Coolant

The  level

  when  cold  should  be  be-

tween the MIN and MAX marks on the

coolant reservoir 1.
Top this level up

when cold before it

reaches the MIN mark.

Checking intervals
Check  the  coolant  level  regularly


(very  severe  damage  is  likely  to  be

caused  to  the  engine  if  it  runs  out  of

coolant).
If the level needs to be topped up, only

use products approved by our Technical

Department which ensure:
–  protection against freezing;
–  anticorrosion protection of the cool-

ing system.

No  operations  should  be

carried  out  on  the  cooling

circuit  when  the  engine  is

hot.

Risk of burns.

Consult  your  approved  dealer  at

once if you notice an abnormal or

repeated  drop  in  any  of  the  fluid

levels.

1

Replacement intervals
Refer to the Maintenance Document for

your vehicle.

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

brake fluid ..............................................................(current page)

levels:

brake fluid ........................................................(current page)

tanks and reservoirs

brake fluid ........................................................(current page)

4.9

ENG_UD29101_2

Niveaux (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_4

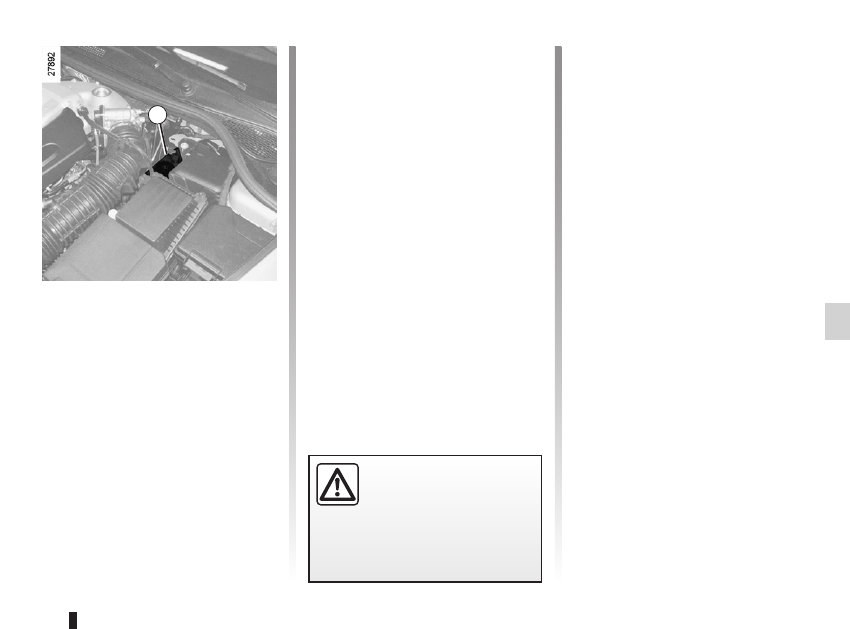

brake fluid

LeVeLS

(continued)

Brake fluid level

This  should  be  checked  frequently,

and immediately if you notice even the

slightest loss in braking efficiency.

Level 1
It is normal for the level to drop as the

brake shoes become worn, but it must

never drop lower than the

MIN" warn-

ing line.
If you wish to check the disc and drum

wear  yourself,  you  should  obtain  the

document explaining the checking pro-

cedure  from  our  network  or  from  the

manufacturer’s website.

topping up
After any operation on the hydraulic cir-

cuit, a specialist must replace the fluid.
Only  use  fluids  approved  by  our

Technical Department (and taken from

a sealed container).

Replacement intervals
Refer to the Maintenance Document for

your vehicle.

1

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.















Content   ..  7  8  9  10   ..
