Rear wheel steering

On  equipped  vehicles,  this  system,

when the vehicle is being driven, steers

the  rear  wheels  according  to  driving

conditions:  at  low  speed  this  system

offers manoeuvrability, at higher speeds

it optimises stability.

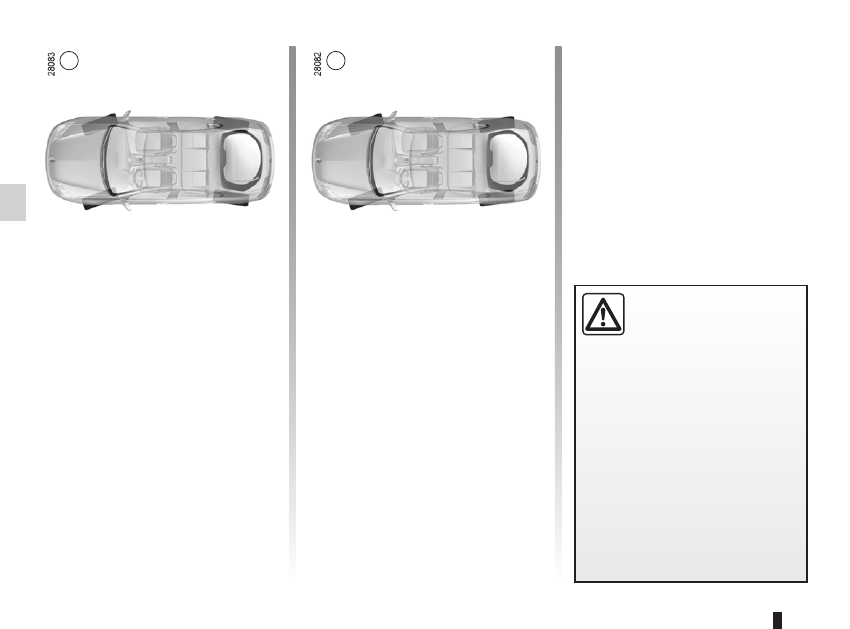

When driving at low speeds, the rear

wheels steer in the opposite direction to

the front wheels (figure A) to increase

the  vehicle’s  manoeuvrability.  This  is

used when driving in towns, on winding

roads, during parking manoeuvres, etc.

When driving at speeds above 40 mph

(60 km/h), the rear wheels steer in the

same  direction  as  the  front  wheels

(figure B) to optimise the vehicle’s sta-

bility.  This  is  useful  when  changing

lanes or when cornering etc.

operating faults

–  If the

©

 warning light, together

with  the  message  “Check  power

steering”, is displayed on the instru-

ment  panel:  please  contact  an  au-

thorised dealer.

–  If the warning light

®

, together

with  the  message  “Power  steering

fault”, is displayed on the instrument

panel,

this indicates a fault in the

system.

DRIVeR CoRReCtIoN DeVICeS aND aIDS

(5/5)

a

B

®

 requires you to stop

as soon as traffic conditions

allow. Contact an approved

Dealer.
An  impact  to  the  underside  of  the

vehicle (e.g.: striking a post, raised

kerb or other street furniture) may

result in damage to the vehicle (e.g.:

deformation of an axle).
To avoid any risk of accident, have

your  vehicle  checked  by  an  ap-

proved Dealer.

speed limiter .........................................(up to the end of the DU)

cruise control-speed limiter...................(up to the end of the DU)

cruise control ........................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.27

ENG_UD22200_6

Régulateur-limiteur de vitesse : fonction limiteur (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

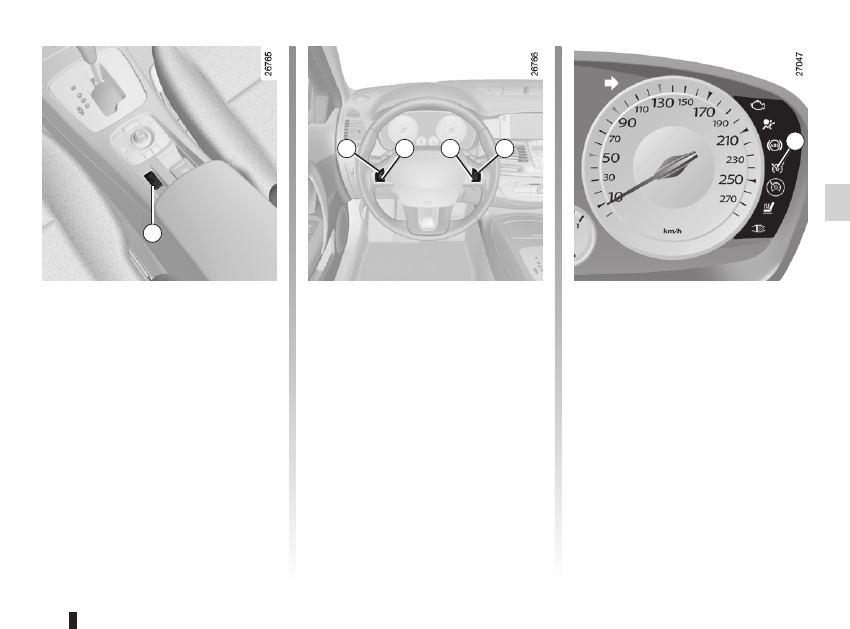

Speed limiter

CRUISe CoNtRoL/SPeeD LIMIteR: speed limiter function

(1/3)

The  speed  limiter  function  helps  you

stay within the driving speed limit that

you choose, known as the

limit speed.

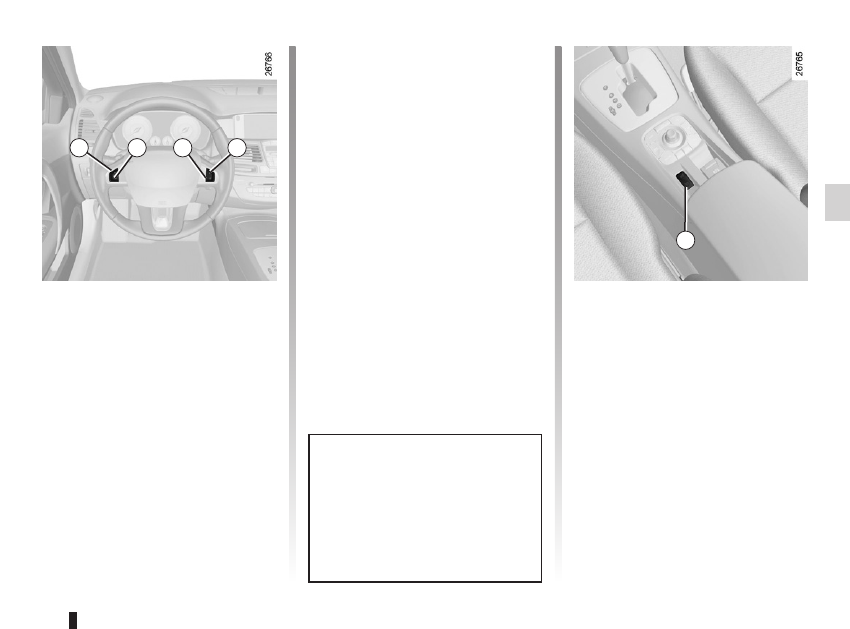

Controls

1  Main “On/Off” switch.
2  Limit speed activation, storage and

increase switch (+).

3  Limit speed activation, storage and

decrease switch ( - ).

4  Switch the function to standby, with

limit speed stored (O).

5  Limit speed activation, storage and

recall (R).

Switching on

Press switch 1 on the side showing

Indicator light 6 comes on, lit orange,

and  the  message  “speed  limiter”  ap-

pears on the instrument panel, accom-

panied by dashes to indicate that the

speed limiter function is activated and

waiting to store a limit speed.

To  store  the  current  speed,  press

switch 2 (+) or 3 (-): the limited speed

will replace the dashes. The minimum

stored speed is 20 mph (30 km/h).

1

2

3

5

4

6

2.28

ENG_UD22200_6

Régulateur-limiteur de vitesse : fonction limiteur (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

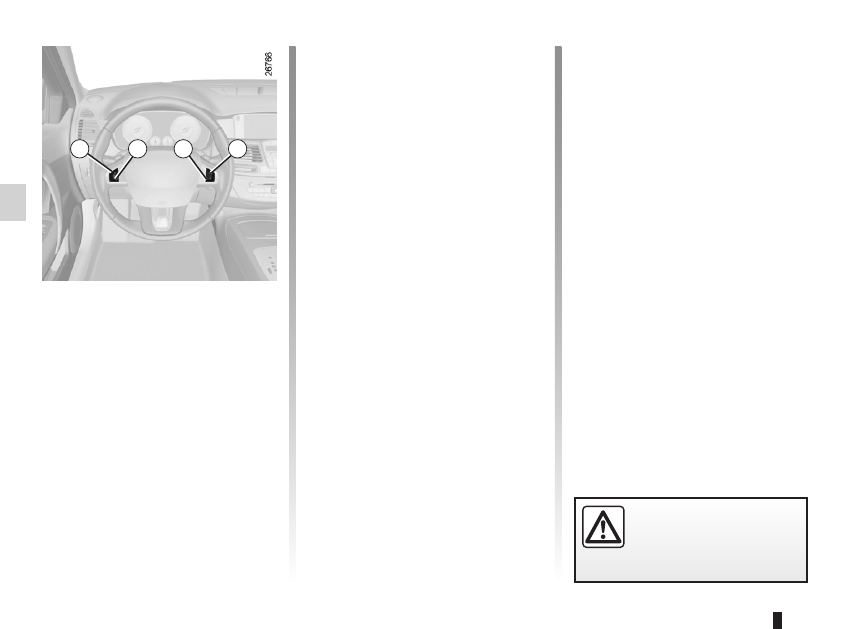

CRUISe CoNtRoL/SPeeD LIMIteR: speed limiter function

(2/3)

Driving

When a limited speed has been stored

and this speed is not reached, driving is

similar to driving a vehicle without the

speed limiter function.
Once  you  have  reached  the  stored

speed,  no  effort  on  the  accelera-

tor  pedal  will  allow  you  to  exceed

the  programmed  speed  except  in  an

emergency  (refer  to  information  on

“Exceeding the limit speed”).

Varying the limit speed

To vary the limit speed, press switch 2

(+) repeatedly to increase the speed or

switch 3 (-) to decrease it.

exceeding the limit speed

It is possible to exceed the limit speed

at any moment. To do this: press the

accelerator  pedal

firmly  and  fully

(beyond the kickdown point).
Whilst  the  speed  is  being  exceeded,

the cruising speed displayed on the in-

strument panel flashes.
Then,  release  the  accelerator  pedal:

the speed limiter function will return as

soon as you reach a speed lower than

the stored speed.

Limited speed cannot be maintained
When  driving  down  a  steep  gradient,

the  system  is  unable  to  maintain  the

limit speed: the stored speed will flash

on the instrument panel information dis-

play to inform you of this situation.

2

3

5

4

The speed limiter function is

in no way linked to the brak-

ing system.

2.29

ENG_UD22200_6

Régulateur-limiteur de vitesse : fonction limiteur (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

CRUISe CoNtRoL/SPeeD LIMIteR: speed limiter function

(3/3)

Putting the function on

standby

The  speed  limiter  function  is  sus-

pended when you press switch 4 (O).

In  this  case,  the  limit  speed  remains

stored  and  the  message  "stored"  ac-

companied by this speed appears on

the instrument panel.

1

2

3

5

4

Recalling the limit speed

If a speed has been stored, it can be re-

called by pressing switch 5 (R).

When  the  speed  limiter  is  sus-

pended,  pressing  switches 2 (+)

or 3 (-) reactivates the function with-

out  taking  into  account  the  stored

speed: it is the speed at which the

vehicle is moving that is taken into

account.

Switching off the function

The  speed  limiter  function  is  deac-

tivated  if  you  press  switch 1:  in  this

case a speed is no longer stored. The

orange

 instrument panel indicator

light goes out to confirm that the func-

tion is deactivated.

cruise control ........................................(up to the end of the DU)

cruise control-speed limiter...................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.30

ENG_UD22201_5

Régulateur-limiteur de vitesse : fonction régulateur (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_2

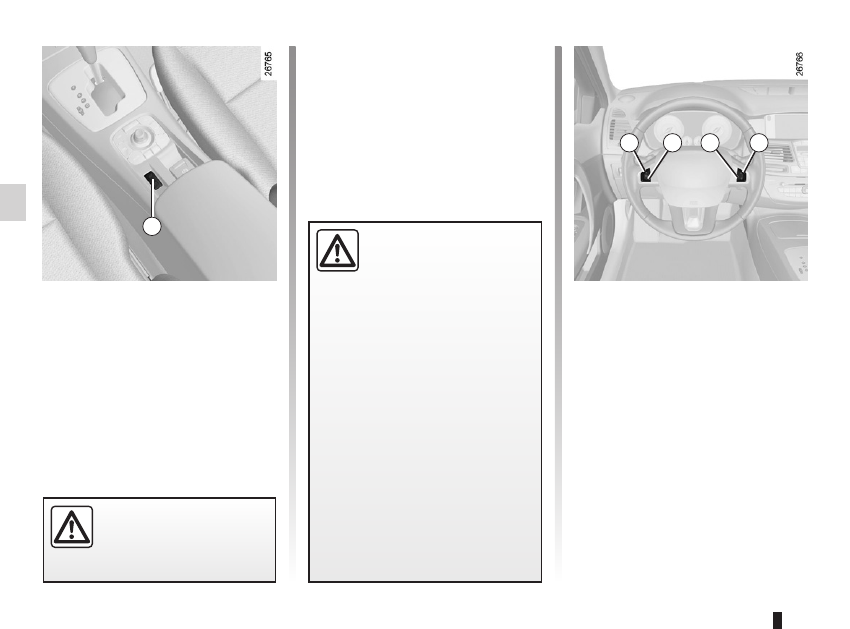

Cruise control

CRUISe CoNtRoL/SPeeD LIMIteR: cruise control function

(1/4)

The cruise control function helps you to

maintain your driving speed at a speed

that  you  choose,  called  the

cruising

speed.
This cruising speed may be set at any

speed above 20 mph (30 km/h).

The cruise control function

is  in  no  way  linked  to  the

braking system.

This  function  is  an  addi-

tional driving aid. However,

the  function  does  not  take

the  place  of  the  driver.

Therefore, it can under no circum-

stances replace the driver’s respon-

sibility to respect speed limits and to

be vigilant (the driver must always

be  ready  to  brake).  Cruise  control

must not be used in heavy traffic, on

undulating or slippery roads (black

ice, aquaplaning, gravel) and during

bad weather (fog, rain, side winds

etc.).
There is a risk of accidents.

Controls

  1  Main “On/Off” switch.

  2  Limit speed activation, storage and

increase switch (+).

  3  Limit speed activation, storage and

decrease switch (-).

  4  Switch  the  function  to  standby

(with  memorised  cruising  speed)

(O).

  5  Cruising speed activation, storage

and recall (R).

2

3

5

4

1

2.31

ENG_UD22201_5

Régulateur-limiteur de vitesse : fonction régulateur (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_2

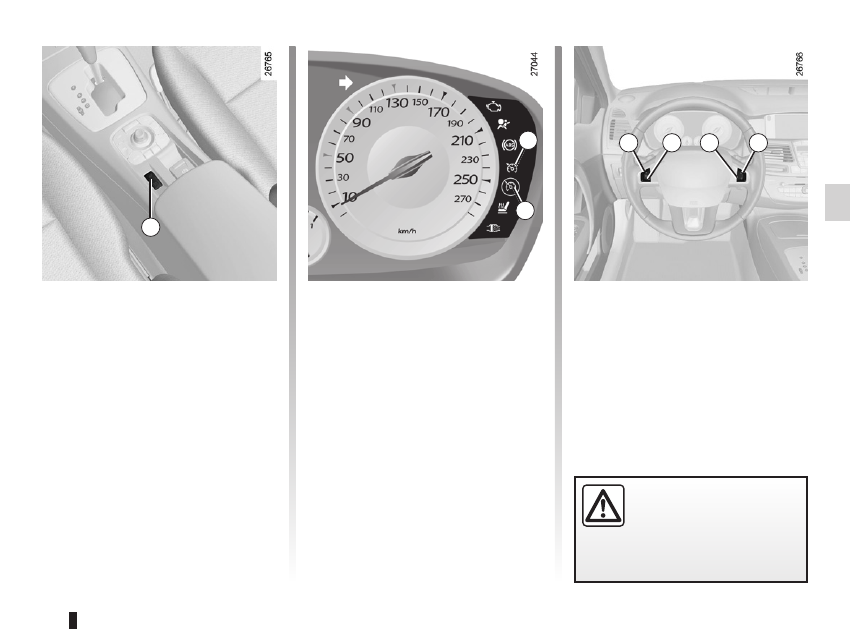

CRUISe CoNtRoL/SPeeD LIMIteR: cruise control function

(2/4)

Switching on

Press switch 1 on the side showing

.

Indicator  light 6  comes  on,  lit  green,

and  the  message  “cruise  control”  ap-

pears on the instrument panel, accom-

panied by dashes to indicate that the

cruise control function is activated and

waiting to store a cruising speed.

activating cruise control

At  a  steady  speed  (above  20  mph

(30 km/ h)  approximately)  press

switch 2 (+) or 3 (-): the function is ac-

tivated and the current speed is stored.
Cruise  control  activation  is  confirmed

when indicator light 7 is lit up in green

in addition to indicator light 6.

Driving

Once  a  cruising  speed  is  stored  and

the  cruise  control  function  is  active,

you may lift your foot off the accelera-

tor pedal.

Important:  you  are  never-

theless  advised  to  keep

your feet close to the pedals

in  order  to  react  if  neces-

sary.

6

1

7

2

3

5

4

2.32

ENG_UD22201_5

Régulateur-limiteur de vitesse : fonction régulateur (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_2

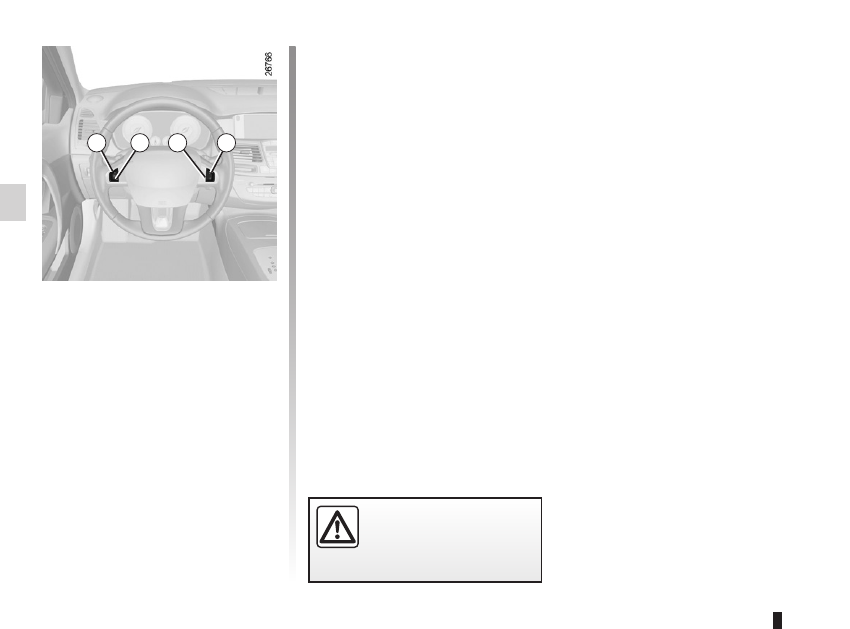

CRUISe CoNtRoL/SPeeD LIMIteR: cruise control function

(3/4)

adjusting the cruising speed

The cruising speed may be changed by

pressing the following repeatedly:
–  switch 2 (+) to increase the speed,
–  switch 3 (-) to decrease the speed.

The cruise control function

is  in  no  way  linked  to  the

braking system.

exceeding the cruising speed

The cruising speed may be exceeded

at any time by depressing the accelera-

tor pedal. While it is being exceeded,

the  cruising  speed  flashes  on  the  in-

strument panel.
Then, release the accelerator: after a

few seconds, the vehicle will automati-

cally return to its set cruising speed.

Cruising speed cannot be

maintained
When  driving  down  a  steep  gradient,

the  system  is  unable  to  maintain  the

cruising  speed:  the  stored  speed  will

flash on the instrument panel informa-

tion display to inform you of this situ-

ation.

2

3

5

4

2.33

ENG_UD22201_5

Régulateur-limiteur de vitesse : fonction régulateur (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_2

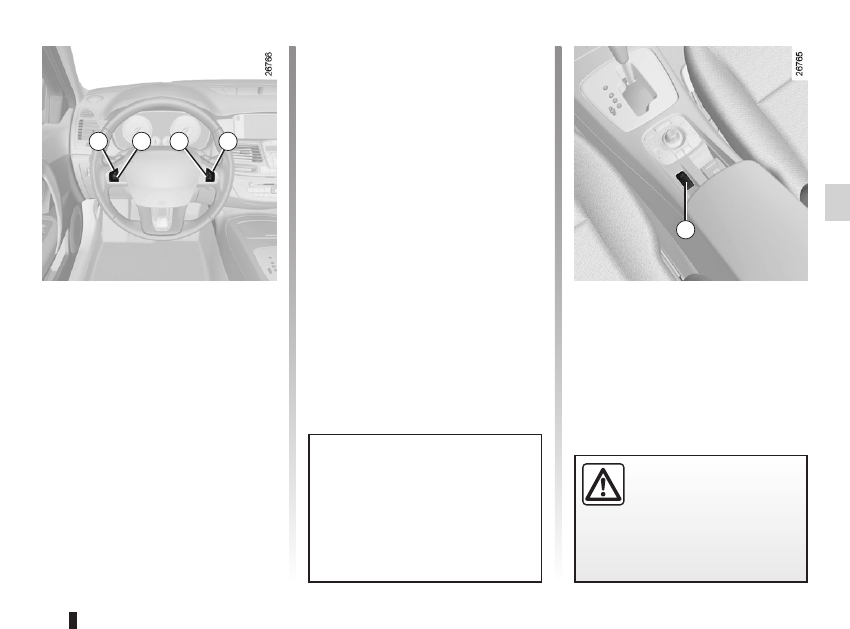

CRUISe CoNtRoL/SPeeD LIMIteR: cruise control function

(4/4)

Putting the function on

standby

The function is suspended when you:
–  the switch 4 (O);
–  the brake pedal;
–  depress the clutch pedal or shift into

neutral  if  the  vehicle  has  an  auto-

matic gearbox.

In all three cases, the cruising speed re-

mains stored and the message “Stored”

appears on the instrument panel.
Standby  is  confirmed  when  indicator

light

 goes out.

Returning to the cruising speed
If a speed is stored, it can be recalled,

once you are sure that the road condi-

tions are suitable (traffic, road surface,

weather  conditions,  etc.).  With  a  ve-

hicle speed above 20 mph (30 km/h),

press switch 5 (R).
Note: if the speed previously stored is

much  higher  than  the  current  speed,

the vehicle will accelerate more rapidly

to reach this threshold.

When  the  cruise  control  is  sus-

pended,  pressing  switches 2 (+)

or 3 (-) reactivates the function with-

out  taking  into  account  the  stored

speed: it is the speed at which the

vehicle is moving that is taken into

account.

Switching off the function

The  cruise  control  function  is  deacti-

vated if you press switch 1: in this case

a speed is no longer stored. The green

 and



 instrument panel indicator

lights go out, confirming that the func-

tion is deactivated.

Putting  the  cruise  control

on  standby  or  switching  it

off does not cause a rapid

reduction  in  speed:  you

must brake by depressing the brake

pedal.

1

2

3

5

4

parking distance control........................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

reversing sensor ...................................(up to the end of the DU)

2.34

ENG_UD27734_1

Aide au parking (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

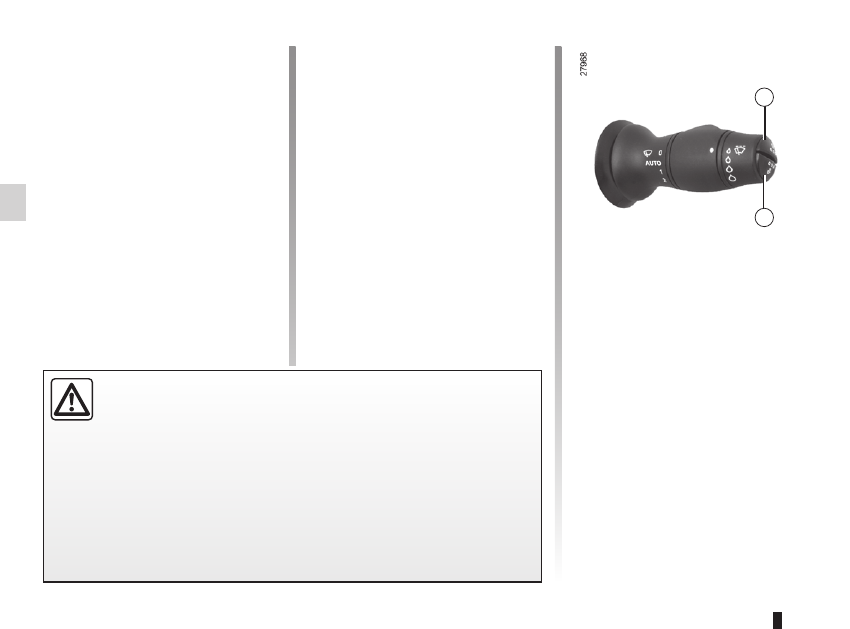

Parking distance control

This function is an additional aid that indicates the distance between the

vehicle and an obstacle whilst reversing, using sound signals.
Under no circumstances should it replace the driver’s care or responsibil-

ity whilst reversing.

The driver should always look out for sudden hazards during driving: always

ensure that there are no moving obstacles (such as a child, animal, pram or bi-

cycle, etc.) or small, narrow objects such as stones or posts in your path when

manoeuvring.

operating principle

Ultrasonic  detectors,  installed  in  the

front or rear bumper depending on the

vehicle, measure the distance between

the vehicle and an obstacle whilst re-

versing.
This  measurement  is  indicated  by

beeps which become more frequent the

closer you come to the obstacle, until

they become a continuous beep when

the vehicle is approximately 25 centi-

metres from the obstacle.

PaRKING DIStaNCe CoNtRoL

(1/3)

1

2

adjusting the parking

distance control volume

From the vehicle settings customisation

menu  (refer  to  “vehicle  settings  cus-

tomisation menu” in Section 1), select

the line for the parking distance control

volume,  adjust  the  volume  and  press

key 1 or 2 to confirm.

2.35

ENG_UD27734_1

Aide au parking (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

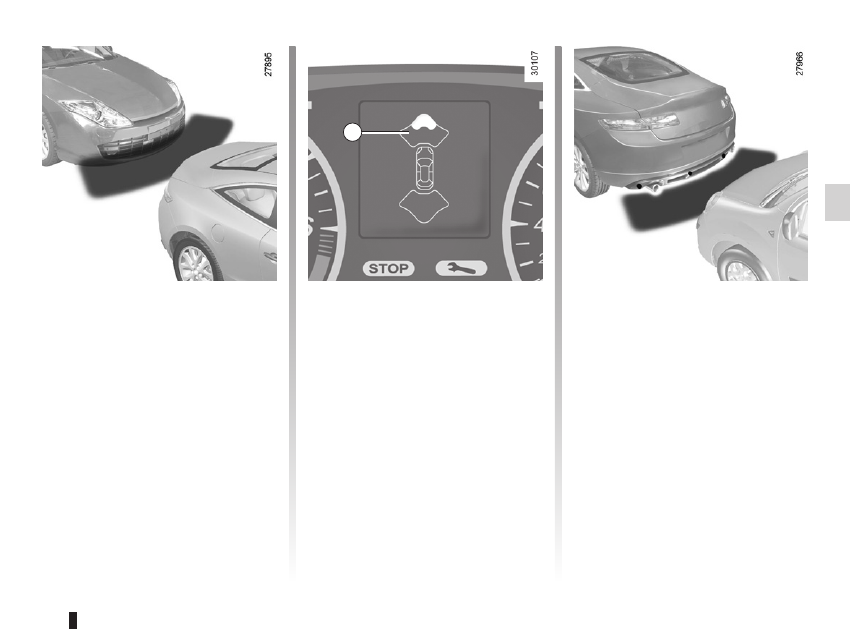

PaRKING DIStaNCe CoNtRoL

(2/3)

Rear parking distance control

operation

When reversing, most objects located

less  than  approximately  1.50  metres

away from the rear of the vehicle are

detected and a beep is emitted.
If there are obstacles located close to

both the front and rear of the vehicle,

only the closest of the two will be ac-

knowledged  and  the  corresponding

front or rear beep sound will be emit-

ted. If obstacles are detected both to

the front and to the rear of the vehicle at

the same time, and they are both less

than 30 centimetres away from the ve-

hicle, the corresponding front and rear

beeps will be emitted alternately.

automatic activation/deactivation of

the front and rear parking distance

control
The system deactivates:

–  when the electronic parking brake is

applied;

–  when the vehicle speed is above

approximately 4 mph (6 km/h);

–  when the vehicle is stationary for

more than approximately five sec-

onds and an obstacle is detected

(such as when in a traffic jam etc.);

–  when the vehicle is in neutral or

when the gear lever has been

shifted to

N or P for automatic gear-

boxes;

Front parking distance

control

operation
The  parking  distance  control  system

is  only  activated  when  the  vehicle  is

driven at a speed below approximately

4 mph (6 km/h).
Most objects located less than approx-

imately 60 centimetres away from the

front of the vehicle are detected and a

beep is emitted.
Display A shows the detection zones

and a beep sounds.

a

2.36

ENG_UD27734_1

Aide au parking (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

PaRKING DIStaNCe CoNtRoL

(3/3)

Special features

Make sure that the ultrasonic sensors

are not obscured (by dirt, mud, snow,

etc.).

operating faults

When the system detects an operating

fault there will be a 5-second continu-

ous beep as a warning. Consult an ap-

proved dealer.

When the vehicle is being driven at

a speed below approximately 6 mph

(10 km/h), certain noises (motorcy-

cle, lorry, pneumatic drill, etc.) may

trigger the beeping sound.

Prolonged deactivation of the

system

You may permanently activate or deac-

tivate the front or rear parking distance

control separately.
From the vehicle settings personalisa-

tion menu (refer to the information on

the  “Vehicle  settings  personalisation

menu”  in  Section  1),  select  the  line

“front parking distance control” or “rear

parking distance control” then activate

or deactivate the system:

<

: function deactivated;

=

: function activated.

An impact to the underside

of the vehicle (e.g.: striking

a post, raised kerb or other

street furniture) may result

in damage to the vehicle (e.g.: de-

formation of an axle).
To avoid any risk of accident, have

your  vehicle  checked  by  an  ap-

proved Dealer.

automatic gearbox (use) .......................(up to the end of the DU)

automatic gearbox selector lever..........(up to the end of the DU)

changing gear .......................................(up to the end of the DU)

reverse gear

selecting ..........................................(up to the end of the DU)

driving ...................................................(up to the end of the DU)

2.37

ENG_UD27633_9

Boîte de vitesses automatique (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

Automatic gearbox

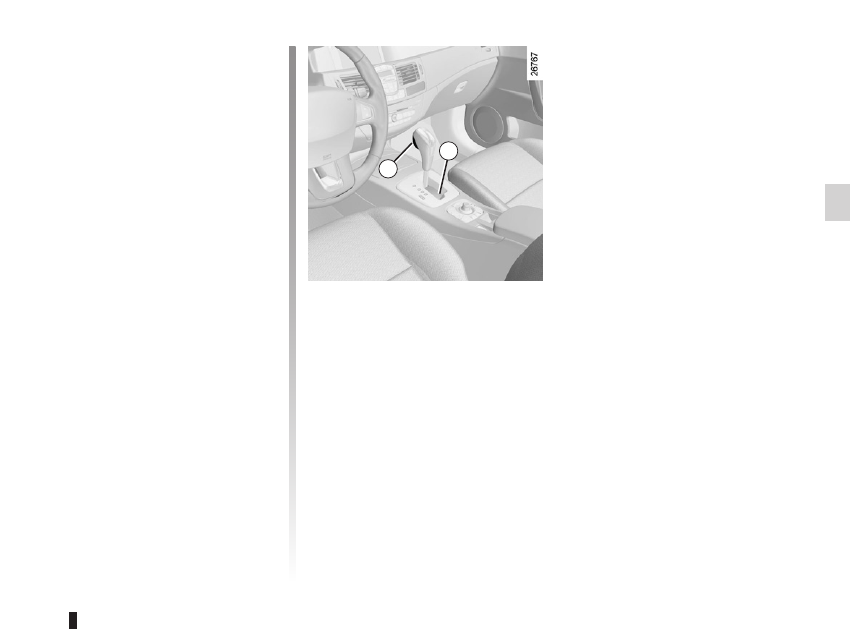

Selector lever 1

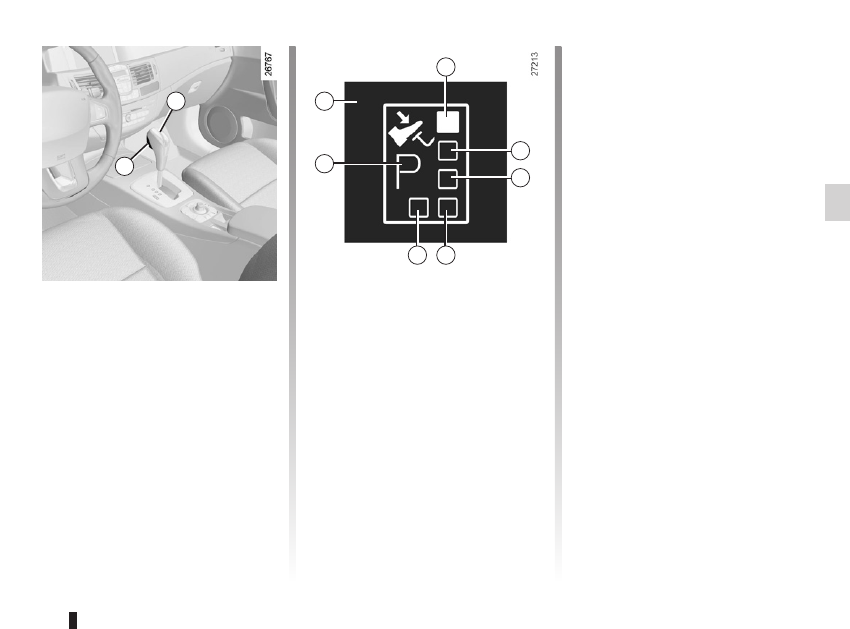

Display 3  on  the  instrument  panel

shows the mode and gear selected.
4:  P: park
5:  R: reverse gear
6:  N: neutral
7:  D: automatic mode
:   manual mode
9 :    zone displaying gearbox mode or

gear engaged in manual mode

operation

With gear lever 1 in position P, switch

on the ignition.
To move out of position

P, you must de-

press the brake pedal before pressing

unlocking button 2.
With  your  foot  on  the  brake  pedal

(warning  light

c

  on  display 3  goes

out), move the lever out of position

P.

only engage D or R when the vehi-

cle is stopped, with your foot on the

brake and the accelerator pedal re-

leased.

aUtoMatIC GeaRBox

(1/3)

Driving in automatic mode

Select position

D. In most traffic con-

ditions, you will not have to touch the

gear selector lever again: the gears will

change automatically at the right time

and at the most suitable engine speed

because  the  automatic  system  takes

into account the vehicle load and road

contour and adjusts itself to the particu-

lar driving style you have chosen.

economical driving

When  driving,  always  leave  the  lever

in position

D, keeping the accelerator

pedal lightly depressed to ensure auto-

matic gear changes at a lower engine

speed.

accelerating and overtaking

Depress  the  accelerator  pedal  firmly

and  fully  (so  that  it  goes  beyond  the

kickdown point).
this will enable you to change down

to  the  optimum  gear  within  the

engine range.

3

2

1

4

5
6

7

8

9

2.38

ENG_UD27633_9

Boîte de vitesses automatique (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

Parking the vehicle

When the vehicle is stopped, move the

lever to position

P while keeping your

foot on the brake pedal: the gearbox is

in neutral and the drive wheels are me-

chanically locked by the driveshaft.
apply the handbrake or, depending

on the vehicle, ensure that the elec-

tronic parking brake is applied.

Special circumstances

–

If  the  road  contours  and  bends

do  not  allow  you  to  stay  in  auto-

matic mode (e.g.: in the mountains),

we recommend that you change to

manual mode.

This will prevent the automatic gear-

box from changing gears repeatedly

when  climbing,  and  permit  engine

braking on long descents.

–

In  cold  weather,  to  prevent  the

engine from stalling, wait a few mo-

ments  before  shifting  the  selector

lever from position

P or N and en-

gaging

D or R.

–

Vehicles  not  fitted  with  traction

control:  on  a  slippery  surface  or

surface  with  a  low  level  of  adhe-

sion,  change  to  manual  mode  and

select  second  gear  before  starting

the engine to avoid wheelspin when

starting.

Driving in manual mode

With  the  selector  lever  in  position

D

move the lever to the left. Shifting the

lever repeatedly allows you to change

gears manually:
–  To  move  down  through  the  gears,

push the lever backwards;

–  To move up through the gears, push

the lever forwards.

The gear selected is displayed on the

instrument panel.

Special cases

Under  certain  driving  conditions  (e.g.

engine  protection,  electronic  stability

program (ESP) operational etc.: ESC),

the  “automatic  system”  may  change

gear automatically.
Likewise, to prevent incorrect manoeu-

vres, a gear change may be refused by

the automatic system: in this case the

gear display flashes for a few seconds

as a warning.

aUtoMatIC GeaRBox

(2/3)

An impact to the underside

of the vehicle (e.g.: striking

a post, raised kerb or other

street furniture) may result

in damage to the vehicle (e.g.: de-

formation of an axle).
To avoid any risk of accident, have

your  vehicle  checked  by  an  ap-

proved Dealer.

In very cold weather, the system

may prevent the gears from being

shifted  in  manual  mode  until  the

gearbox reaches the right tempera-

ture.

2.39

ENG_UD27633_9

Boîte de vitesses automatique (X91 - B91 - K91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_2

aUtoMatIC GeaRBox

(3/3)

operating faults

–

When  driving,  if  the  message

“Check  auto  gearbox”  and  the

©

 warning light appear on the

instrument  panel,  this  indicates  a

fault.
Contact  your  approved  Dealer  as

soon as possible.

–

When driving, if the message “gear-

box  overheating”  accompanied  by

©

 warning light appears on the

instrument panel, stop the vehicle to

allow the gearbox to cool down.
Contact  your  approved  Dealer  as

soon as possible.

–

If  a  vehicle  with  an  automatic

gearbox breaks down, refer to the

information on “Towing” in Section 5.

10

When setting off, if the lever is locked

in position

P even though you are de-

pressing the brake pedal and pressing

unlocking button 2, the lever can be re-

leased manually. To do this, press the

button  by  inserting  an  object  into  the

hole 10 and simultaneously press un-

locking button 2 located on the lever.

2

3.1

ENG_UD29929_4

Sommaire 3 (X91 - D91 - Renault)

ENG_NU_939-3_D91_Renault_3

Section 3: Your comfort

Air vents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.2

Manual air conditioning and heating system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.4

Automatic climate control  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.6

Air conditioning: information and advice on use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.10

Electric windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.11

Interior lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.13

Passenger compartment storage space and fittings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.15

Accessories socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.19

Ashtray, cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.19

Rear headrests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.20

Rear bench seat  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.21

Boot storage space and fittings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.22

Transporting objects: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.23

in the boot  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.23

towbar  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.24

Multimedia equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   3.25

air vents ................................................(up to the end of the DU)

3.2

ENG_UD22211_6

Aérateurs (sorties d’air) (X91 - B91 - K91 - Renault)

ENG_NU_939-3_D91_Renault_3

Air vents

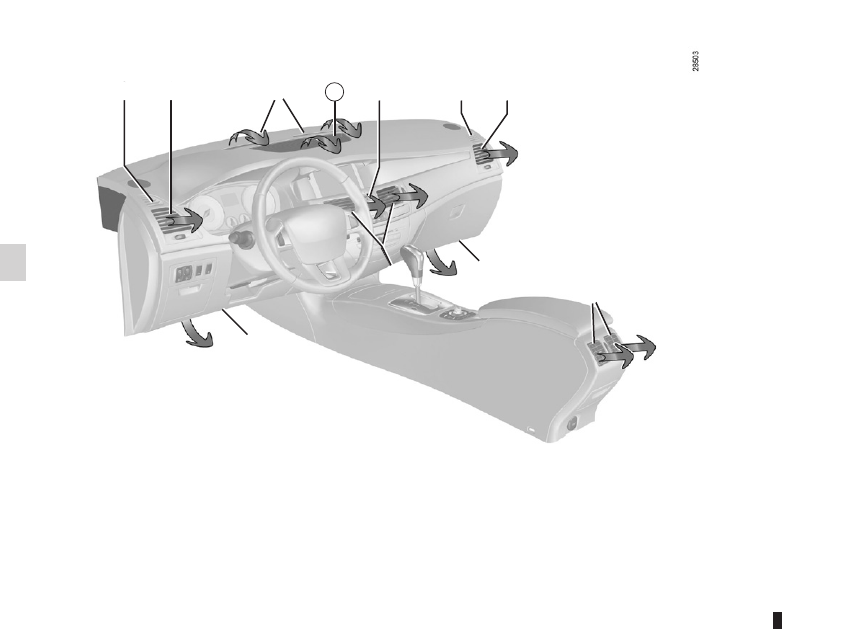

AIR VENTS, air outlets

(1/2)

1  left-hand  side  window  demister

outlet

2  left-hand side air vent
3  windscreen demister outlets
4  dashboard upper air vent
5  air conditioning control panel

8

1

2

9

6  right-hand  side  window  demister

outlet

7  right-hand side air vent
8  passenger footwell heater outlets
9  centre air vents
10 rear passenger air vents

10

8

3

6

7

5

4















Content   ..  5  6  7  8   ..
