48A

-

21

ABRIENTES NO LATERALES

Portón: Reglaje

B85 o C85

48A

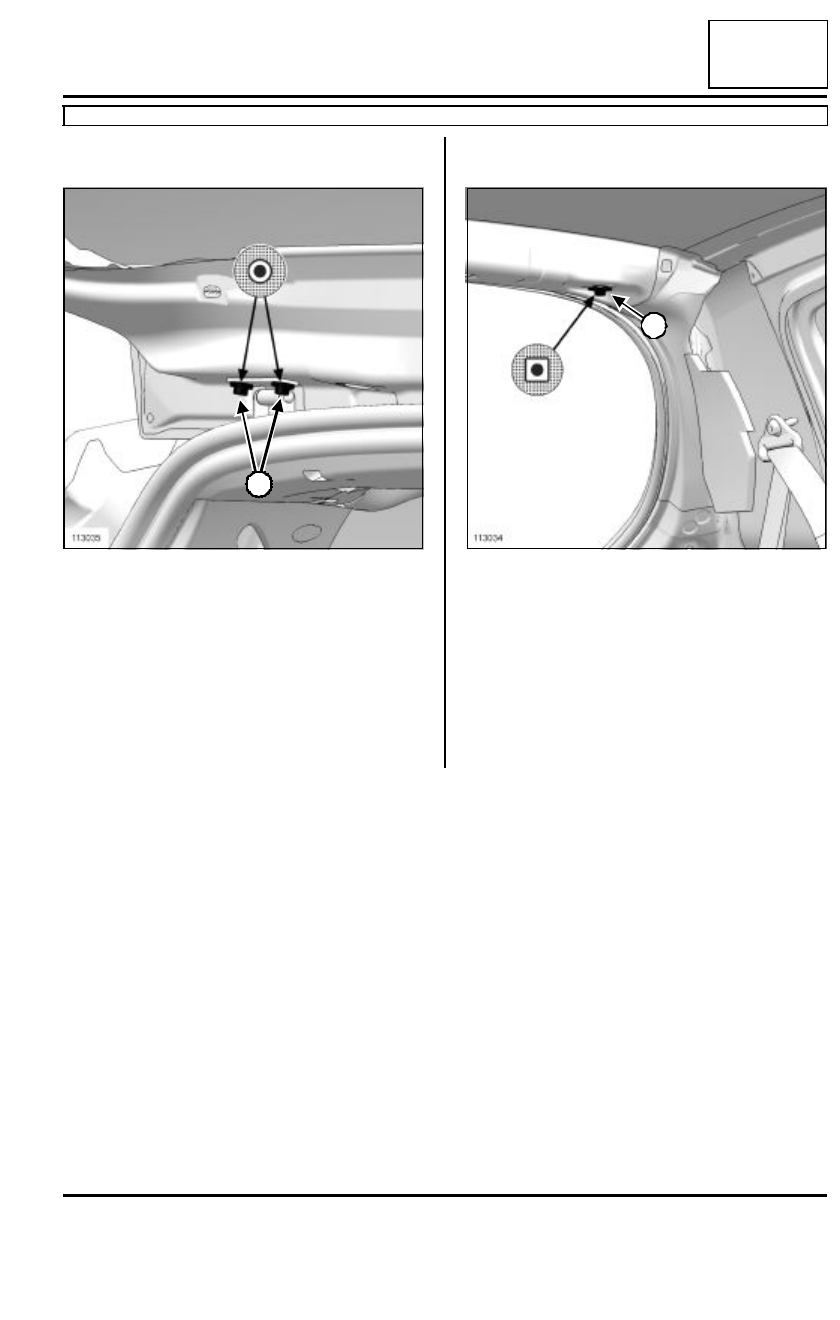

I - REGLAJE POR LOS TORNILLOS DE FIJACIÓN
DEL PORTÓN

aflojar los tornillos (6) de fijación del portón de cada
lado del vehículo.

Reglar los juegos de aspecto del portón.

Apretar al par los tornillos de fijación del portón
(10 N.m).

II - REGLAJE POR LAS TUERCAS DE FIJACIÓN DE
LAS BISAGRAS

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Aflojar la tuerca (7) de fijación de la bisagra de cada
lado del vehículo.

Reglar los juegos de aspecto del portón.

Apretar al par las tuercas de fijación de las bisa-
gras  (21 N.m).

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

113035

6

113034

7

48A

-

22

ABRIENTES NO LATERALES

Portón: Desvestido - Vestido

B85 o C85

48A

El orden de las operaciones que se describen a conti-
nuación es específico para la sustitución del portón.

DESVESTIDO

Extraer:

- el guarnecido del portón (consultar Guarnecido

del portón: Extracción - Reposición),

- el motor del limpialuneta (consultar Motor del lim-

pialuneta: Extracción - Reposición),

- la cerradura del portón (consultar Cerradura de

portón: Extracción - Reposición),

- el mando de apertura del portón (consultar Mando

de apertura exterior de portón: Extracción - Re-
posición),

- la luz de stop sobreelevada (consultar Luz de stop

sobreelevada: Extracción - Reposición),

- la luneta (consultar Cristal de luneta: Extracción

- Reposición),

- el cableado eléctrico.

VESTIDO

Colocar:

- el cableado eléctrico,

- la luneta (consultar Cristal de luneta: Extracción

- Reposición),

- la luz de stop sobreelevada (consultar Luz de stop

sobreelevada: Extracción - Reposición),

- el mando de apertura del portón (consultar Mando

de apertura exterior de portón: Extracción - Re-
posición),

- la cerradura del portón (consultar Cerradura de

portón: Extracción - Reposición),

- el motor del limpialuneta (consultar Motor del lim-

pialuneta: Extracción - Reposición),

- el guarnecido del portón (consultar Guarnecido

del portón: Extracción - Reposición).

Nota:

Se pueden realizar las operaciones de desvestido
en el vehículo antes de extraer el portón.

© Renault s.a.s. 2005

”Los Métodos de Reparación prescritos por el constructor en el presente documento han
sido establecidos en función de las especificaciones técnicas vigentes en la fecha de
publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la fabricación
de los diversos órganos y accesorios de los vehículos de su marca."

RENAULT se reserva todos los derechos de autor.

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así como
la utilización del sistema de numeración de referencias de las piezas de recambio, sin la
autorización previa y por escrito de Renault

ABRIL 2005

Edition Espagnole

X85

5

Mecanismos y accesorios

51A

MECANISMOS DE ABRIENTES LATERALES

52A

MECANISMOS DE ABRIENTES NO LATERALES

54A

CRISTALES

55A

PROTECCIONES EXTERIORES

56A

ACCESORIOS EXTERIORES

57A

ACCESORIOS INTERIORES

59A

ACCESORIOS DE SEGURIDAD

CLIO III - Capítulo 5

Sumario

CLIO III - Capítulo 5 SumarioPáginas

51A

MECANISMOS DE ABRIENTES
LATERALES

Cerradura de puerta lateral
delantera: Extracción -
Reposición

51A-1

Bombín de la cerradura de
puer ta lateral delantera:
Extracción - Reposición

51A-4

Empuñadura exterior de
puer ta: Extracción -
Reposición

51A-5

Mecanismo del elevalunas
eléctrico de puerta lateral
delantera: Extracción -
Reposición

51A-7

Cerradura de puerta lateral
trasera: Extracción -
Reposición

51A-9

Mecanismo del elevalunas
manual de puerta lateral
trasera: Extracción -
Reposición

51A-12

Mecanismo del elevalunas
eléctrico de puerta lateral
trasera: Extracción -
Reposición

51A-14

52A

MECANISMOS DE ABRIENTES NO
LATERALES

Mando de apertura del capot
delantero: Extracción -
Reposición

52A-1

Cerradura del capot
delantero: Extracción -
Reposición

52A-5

Cerradura de portón:
Extracción - Reposición

52A-6

Equilibrador de portón:
Extracción - Reposición

52A-7

Contactor de apertura del
portón: Extracción -
Reposición

52A-8

Mando de apertura del techo
solar: Extracción -
Reposición

52A-9

Bastidor del techo solar:
Extracción - Reposición

52A-10

Panel móvil del techo solar:
Extracción - Reposición

52A-14

Deflector del techo solar:
Extracción - Reposición

52A-16

Cortinas quitasol del techo
solar: Extracción -
Reposición

52A-18

Tubo de evacuación de agua
del techo solar: Extracción -
Reposición

52A-20

54A

CRISTALES

Parabrisas: Extracción -
Reposición

54A-1

Embellecedor de parabrisas:
Extracción - Reposición

54A-5

Cristal deslizante de puerta
lateral delantera: Extracción -
Reposición

54A-6

Cristal deslizante de puerta
lateral trasera: Extracción -
Reposición

54A-8

52A

MECANISMOS DE ABRIENTES NO
LATERALES
