Renault Clio. Manual - parte 443

48A

-

17

ABRIENTES NO LATERALES

Portón: Descripción general

B85 o C85

48A

Nota:

En este caso buscar el equilibrio entre la dureza de
cierre y el enrasado bajo del portón dando prioridad
al cierre de forma que se guarde una presión sufi-
ciente del portón respecto a la presión en los topes
para evitar el flotamiento del portón.

48A

-

18

ABRIENTES NO LATERALES

Portón: Extracción - Reposición

B85 o C85

48A

I - EXTRACCIÓN SIN LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido del portón (consultar Guarne-
cido del portón: Extracción - Reposición).

Desconectar el conector eléctrico:

- del motor del limpialuneta,

- de la cerradura del portón,

- de deshielo trasero.

Extraer:

- el cableado de alimentación eléctrica del portón,

- el tubo del surtidor del portón,

- los equilibradores del portón.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

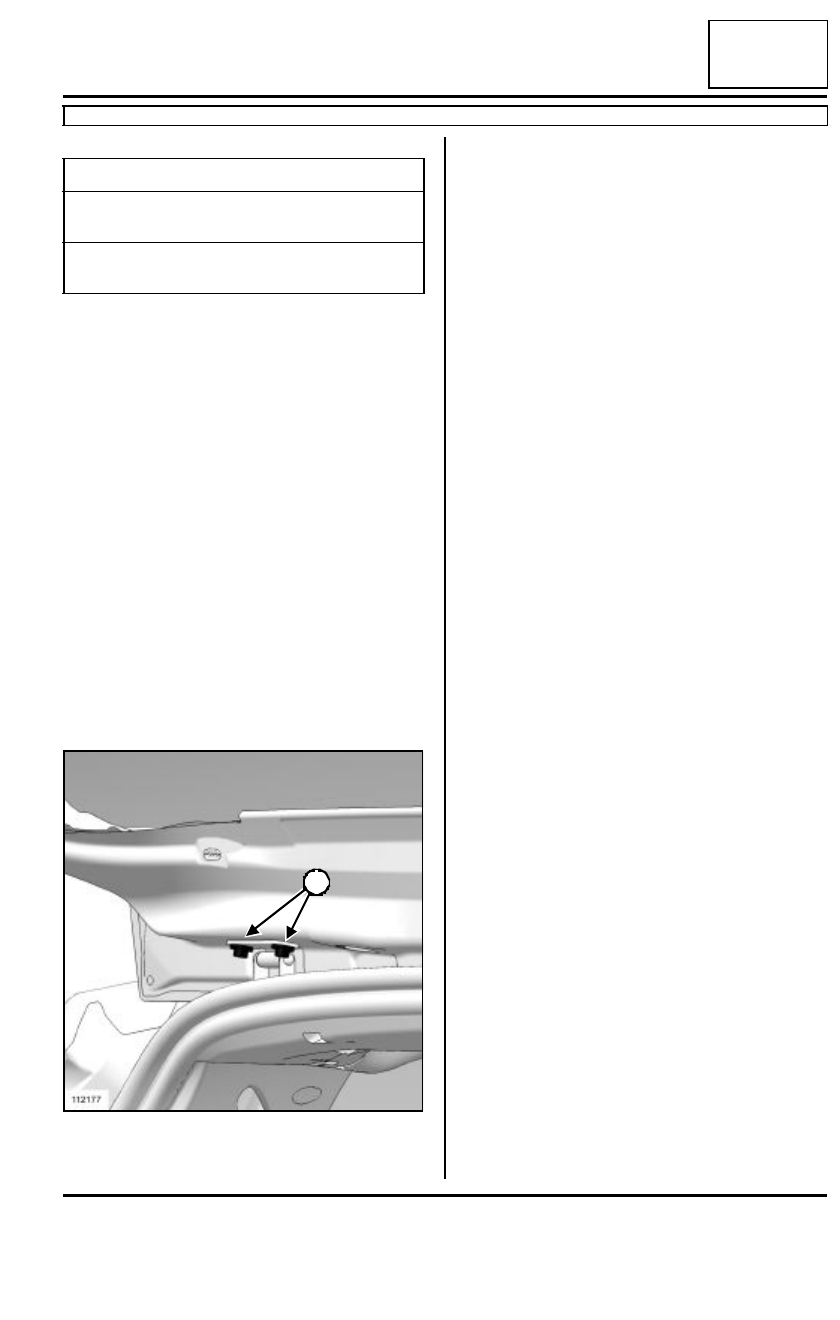

- los tornillos (1) de fijación del portón,

- el portón.

II - REPOSICIÓN SIN LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el portón,

- los tornillos (1) de fijación del portón.

Apretar al par los tornillos de fijación del portón
(10 N.m).

2 - ETAPA FINAL

Colocar:

- los equilibradores del portón,

- el tubo del surtidor del portón,

- el cableado de alimentación eléctrica del portón.

Conectar los conectores eléctricos:

- de deshielo trasero,

- de la cerradura del portón,

- del motor del limpialuneta.

Colocar el guarnecido del portón (consultar Guarne-
cido del portón: Extracción - Reposición).

III - EXTRACCIÓN CON LAS BISAGRAS

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

Desconectar el cableado de alimentación eléctrica
del portón.

Extraer:

- el tubo del surtidor del portón,

- los equilibradores del portón.

Pares de apriete

m

tornillos de fijación del
portón

10 N.m

tuercas de fijación de
las bisagras

21 N.m

112177

1

48A

-

19

ABRIENTES NO LATERALES

Portón: Extracción - Reposición

B85 o C85

48A

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

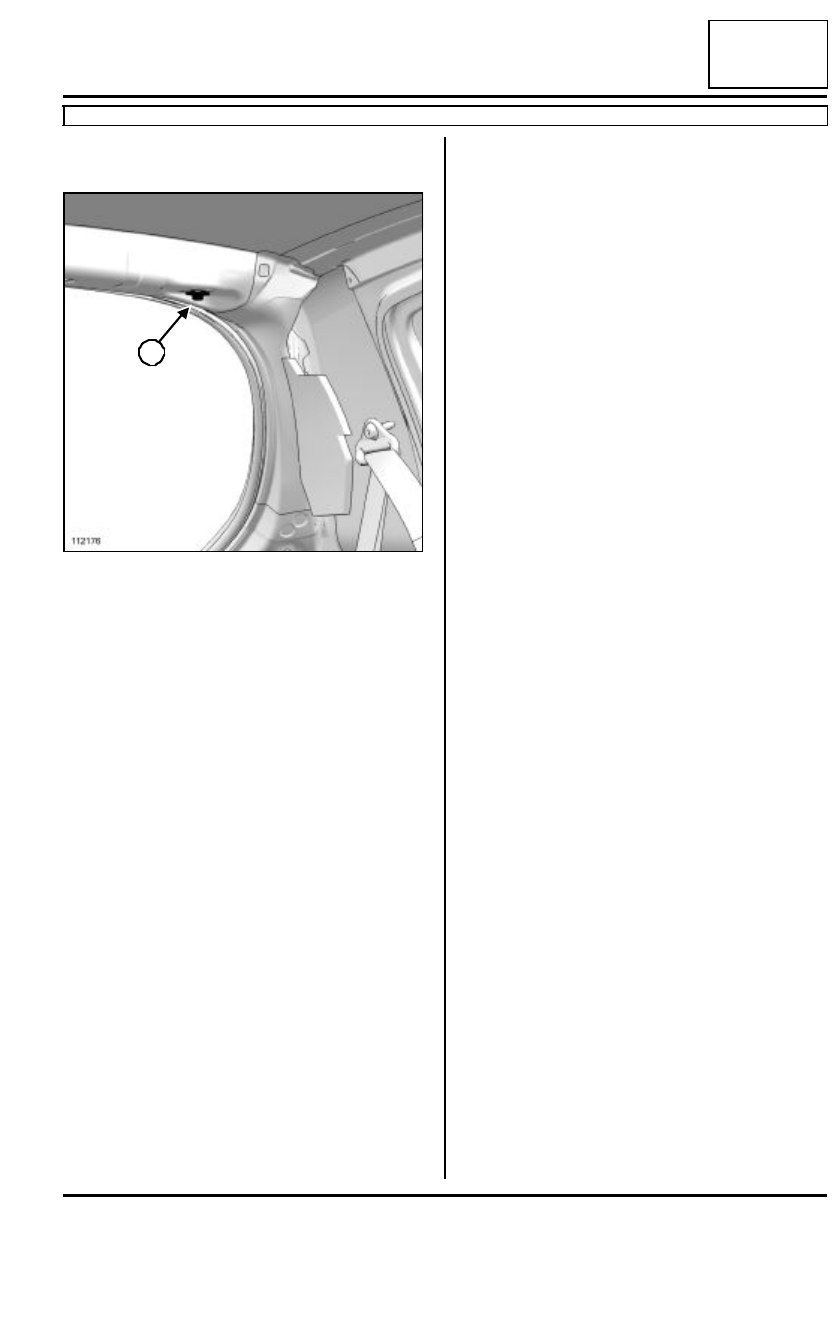

- la tuerca (2) de fijación de la bisagra de cada lado

del vehículo,

- el portón.

IV - REPOSICIÓN CON LAS BISAGRAS

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el portón,

- la tuerca (2) de fijación de la bisagra de cada lado

del vehículo.

Apretar al par las tuercas de fijación de las bisa-
gras  (21 N.m).

2 - ETAPA FINAL

Colocar:

- los equilibradores del portón,

- el tubo del surtidor del portón.

Conectar el cableado de alimentación eléctrica del
portón.

Colocar el guarnecido del techo (consultar Guarne-
cido del techo: Extracción - Reposición).

112176

2

48A

-

20

ABRIENTES NO LATERALES

Portón: Reglaje

B85 o C85

48A

VALOR DE REGLAJE

Para cualquier información sobre los valores de re-
glaje del portón, (consultar Juegos de aspecto del
vehículo: Valor de reglaje).

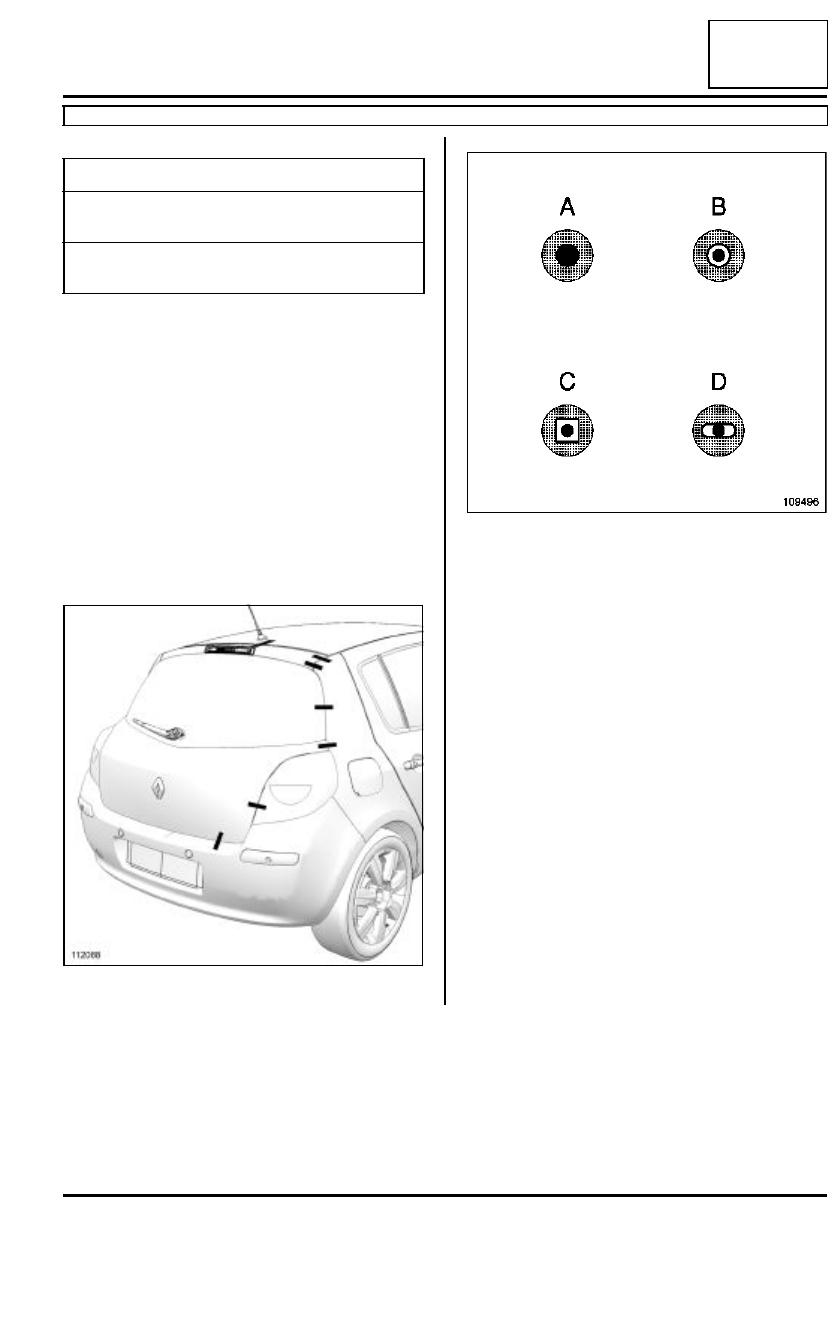

REGLAJE

El reglaje del portón se efectúa según dos posibili-
dades:

- por los tornillos de fijación del portón,

- por las tuercas de fijación de las bisagras del por-

tón: operación complementaria a la extracción del
guarnecido del techo.

Respetar el orden de reglaje.

Los símbolos A, B, C y D representan las posibilida-
des de reglaje.

El punto negro en el centro simboliza el cuerpo del
tornillo.

La parte gris simboliza el elemento que hay que re-
glar.

La parte blanca simboliza la zona de reglaje.

Pares de apriete

m

tornillos de fijación del
portón

10 N.m

tuercas de fijación de
las bisagras

21 N.m

112088

109496
