Renault Clio. Manual - parte 189





30A

-

17

GENERALIDADES

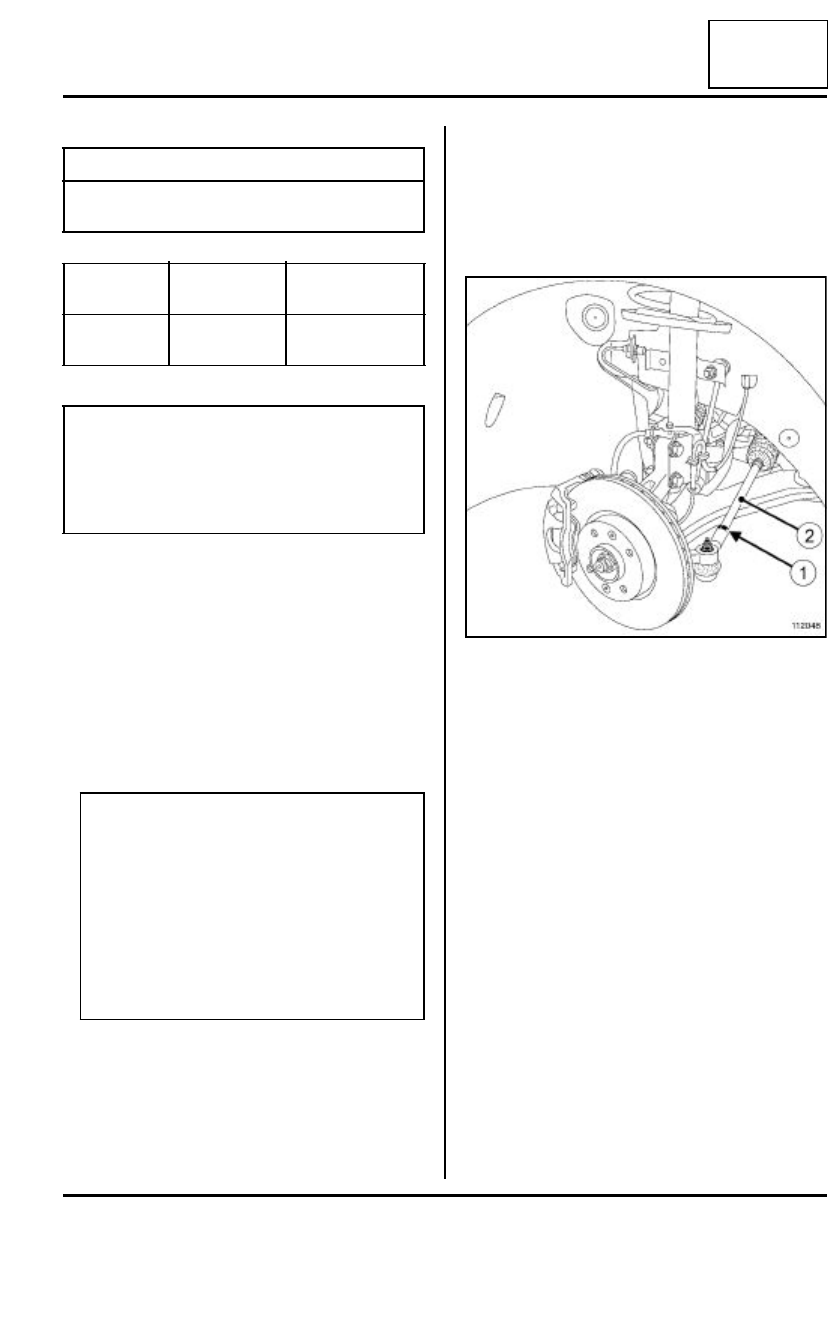

Tren delantero: Reglaje

30A

I - VALOR DE REGLAJE

(consultar  30AGeneralidadesTren delantero:
Valores de reglaje
, página 30A-13)

II - REGLAJE

Antes de pasar por el banco de control de los trenes
rodantes, controlar la presión de inflado de los neu-
máticos (consultar 35A,  Ruedas y neumáticos:,
Presión de inflado: Identificación, página 35A-1).

1 - Avance

No regulable.

2 - Caída

No regulable.

3 - PIVOTE

No regulable.

4 - Paralelismo

Reglaje por rotación de los casquillos de la bieleta
de dirección:

Aflojar la contratuerca (1) de reglaje del paralelismo.

Girar el casquillo (2) de la bieleta de dirección para
obtener el valor deseado

Tras el reglaje apretar al par las contratuercas de
reglaje del paralelismo (53 N.m)
.

Pares de apriete

m

contratuercas de reglaje
del paralelismo

53 N.m

Delante en
mm

Detrás en mm

Altura  bajo
casco

W1: 171

±

 13

W2: 259

±

 16

ATENCIÓN

Regular la guarda al suelo del vehículo de acuerdo
con las especificaciones antes de verificar la geo-
metría de las ruedas. Si la guarda al suelo no es
conforme con las especificaciones, ajustarla
bajando o levantando la carrocería.

ATENCIÓN

En el momento del control de los valores de los
trenes rodantes, el vehículo debe estar vacío (sin
maletas, ni nadie en su interior).

Tener la precaución de posicionar el volante
recto durante el reglaje del paralelismo para no
desplazar la posición angular del volante con la
posición recta de las ruedas delanteras. Un des-
plazamiento angular del volante respecto a la
posición de las ruedas haría que el cliente
tuviera que volver a llevar el vehículo.

112048

30A

-

18

GENERALIDADES

Barras estabilizadoras: Características

30A

La barra estabilizadora delantera: diámetro 20,5 mm.

31A

-

1

ELEMENTOS PORTADORES DELANTEROS

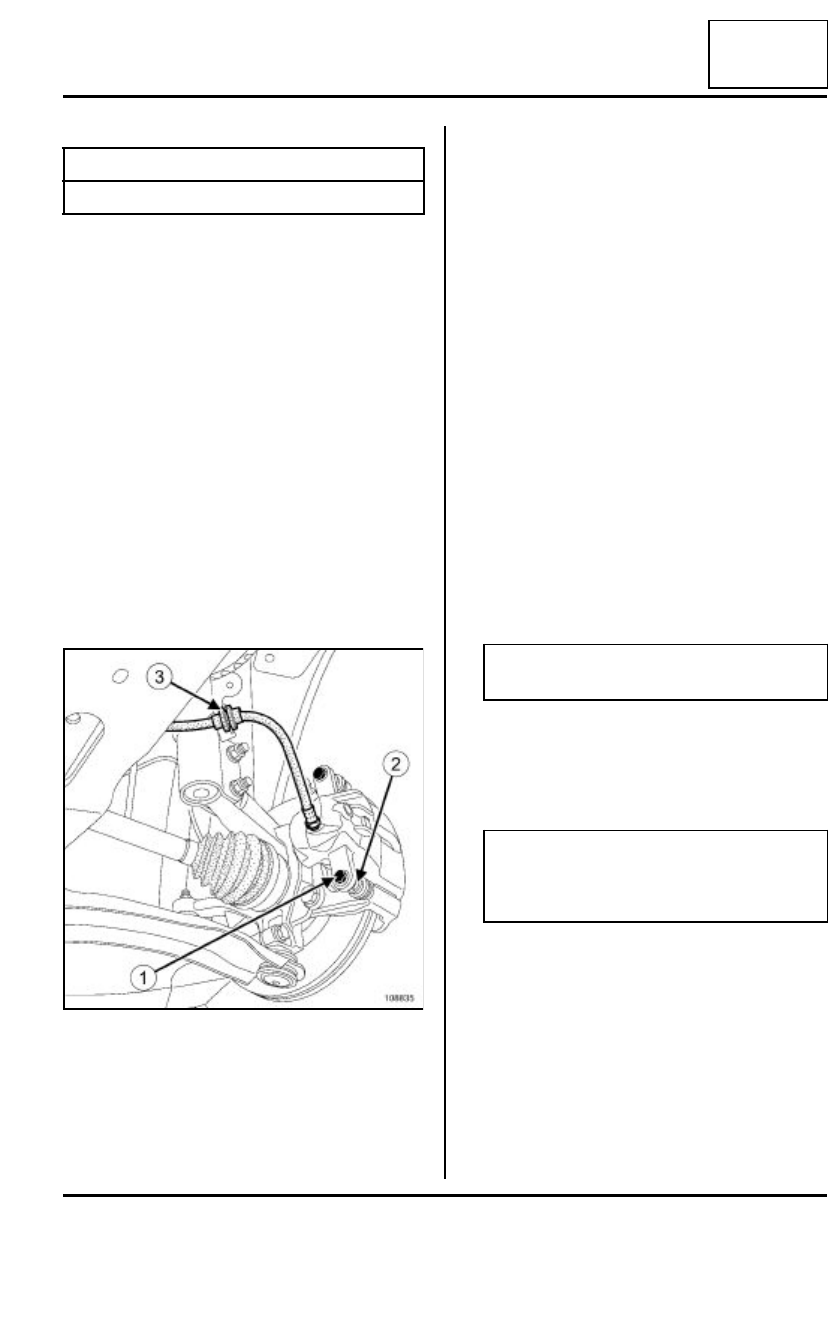

Pastillas del freno delantero: Extracción - Reposición

31A

Al efectuar la sustitución de las pastillas de freno, sus-
tituir imperativamente las pastillas del lado opuesto.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento
).

Desbloquear la columna de dirección.

Quitar las ruedas delanteras (consultar 35A,  Rue-
das y neumáticos:
Rueda: Extracción - Reposi-
ción
, página 35A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo (1) inferior de la columneta sujetan-
do la tuerca (2).

Desgrapar el flexible de freno (3) del amortiguador.

Girar el estribo hacia arriba.

Extraer las pastillas.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el espesor de las pastillas (consultar 30A,
Generalidades,  Freno: Características, página
30A-3).

Sustituir las piezas defectuosas.

Limpiar los soportes de los estribos.

Limpiar los estribos.

Empujar el pistón.

Sustituir sistemáticamente los tornillos de columne-
ta en cada extracción.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar las pastillas comenzando por el interior.

Girar el estribo hacia abajo para colocarlo a su posi-
ción inicial.

Colocar el tornillo nuevo de columneta.

Apretar al par el tornillo de la columneta (32 N.m).

Fijar el flexible de freno en el amortiguador.

III - ETAPA FINAL

Colocar las ruedas delanteras (consultar 35ARue-
das y neumáticos:
Rueda: Extracción - Reposi-
ción
, página 35A-4).

Pares de apriete

m

tornillo de la columneta

32 N.m

108835

ATENCIÓN

No doblar el flexible de freno.

IMPORTANTE

Pisar varias veces el pedal del freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

31A

-

2

ELEMENTOS PORTADORES DELANTEROS

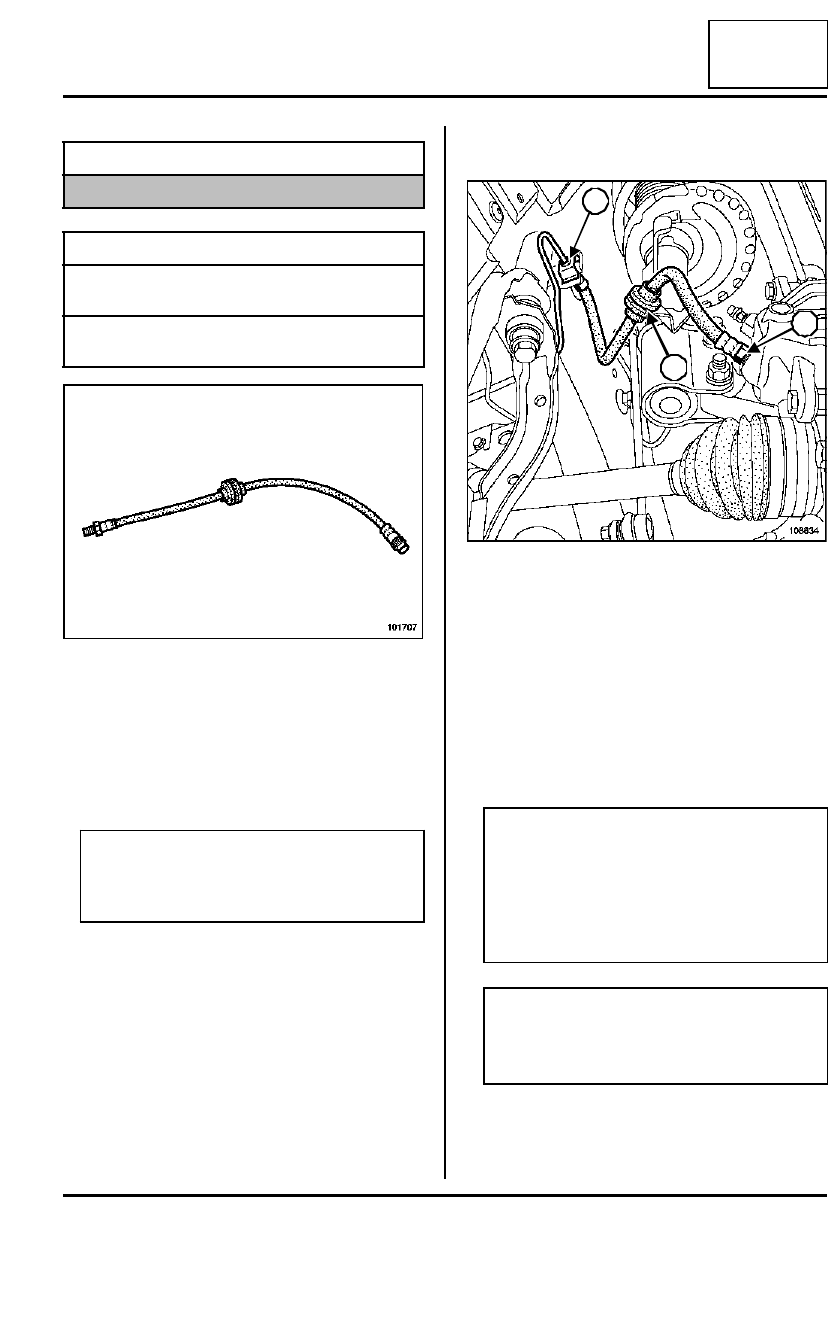

Flexible del freno delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento
).

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar el flexible a la altura del racor (1).

Desgrapar el flexible de freno (2) del amortiguador.

Aflojar el flexible a la altura del estribo (3).

Extraer el flexible de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Preapretar el flexible de freno lado estribo.

Material indispensable

aprieta-pedal

Pares de apriete

m

flexible de freno en el
estribo

17 N.m

flexible de freno en el
racor

14 N.m

101707

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

108834

ATENCIÓN

No doblar el flexible de freno, poner las ruedas
rectas ya que si están giradas se favorece el
montaje torcido.

Hay que prestar atención para que no se pro-
duzca contacto entre el flexible de freno y los
elementos circundantes.

Nota:

Los flexibles se suministran como pieza de
recambio protegidos por un muelle para evitar
que se doblen durante el montaje.

3

2

1
