30A

-

9

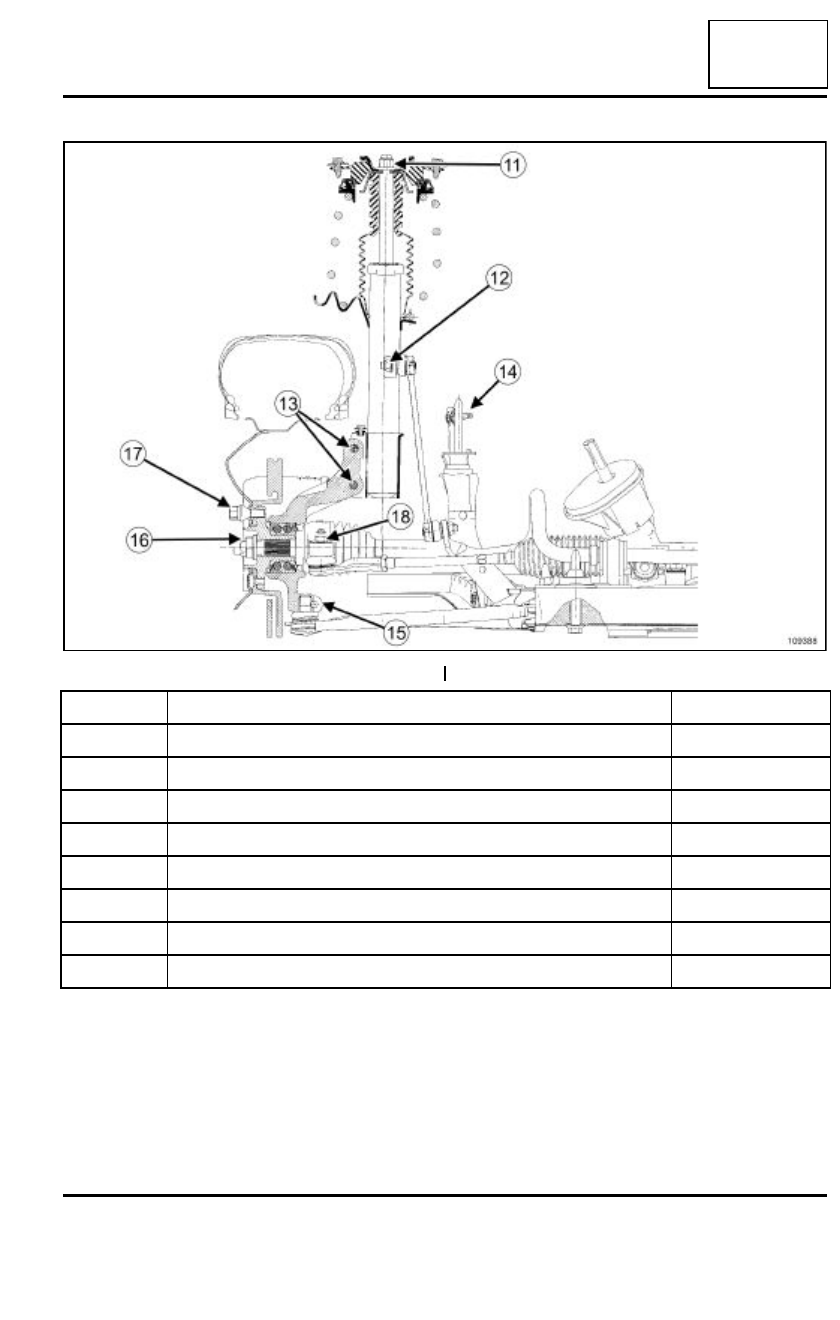

GENERALIDADES

Tren delantero: Par de apriete

30A

109388

Número

Designación

Par de apriete (N.m)

(11)

Tuerca del amortiguador

62

(12)

Tuerca de rótula de bieleta de reenvío de la barra estabilizadora

44

(13)

Bulón del pie del amortiguador

105

(14)

Tornillos del tirante de la cuna

105

(15)

Bulón de la rótula del brazo inferior

60

(16)

Tuerca de transmisión

280

(17)

Tornillos de fijación de la rueda

105

(18)

Tuerca de rótula de dirección

35

30A

-

10

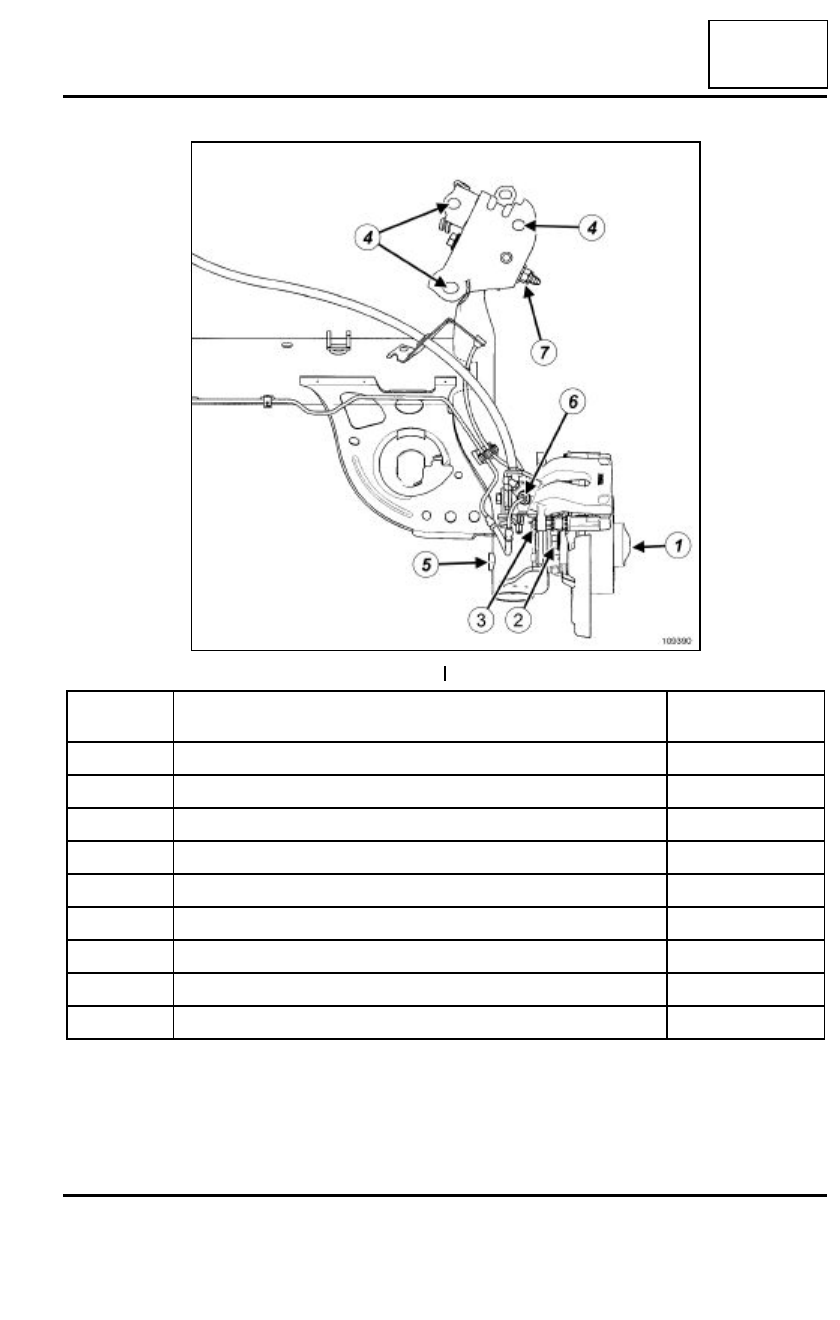

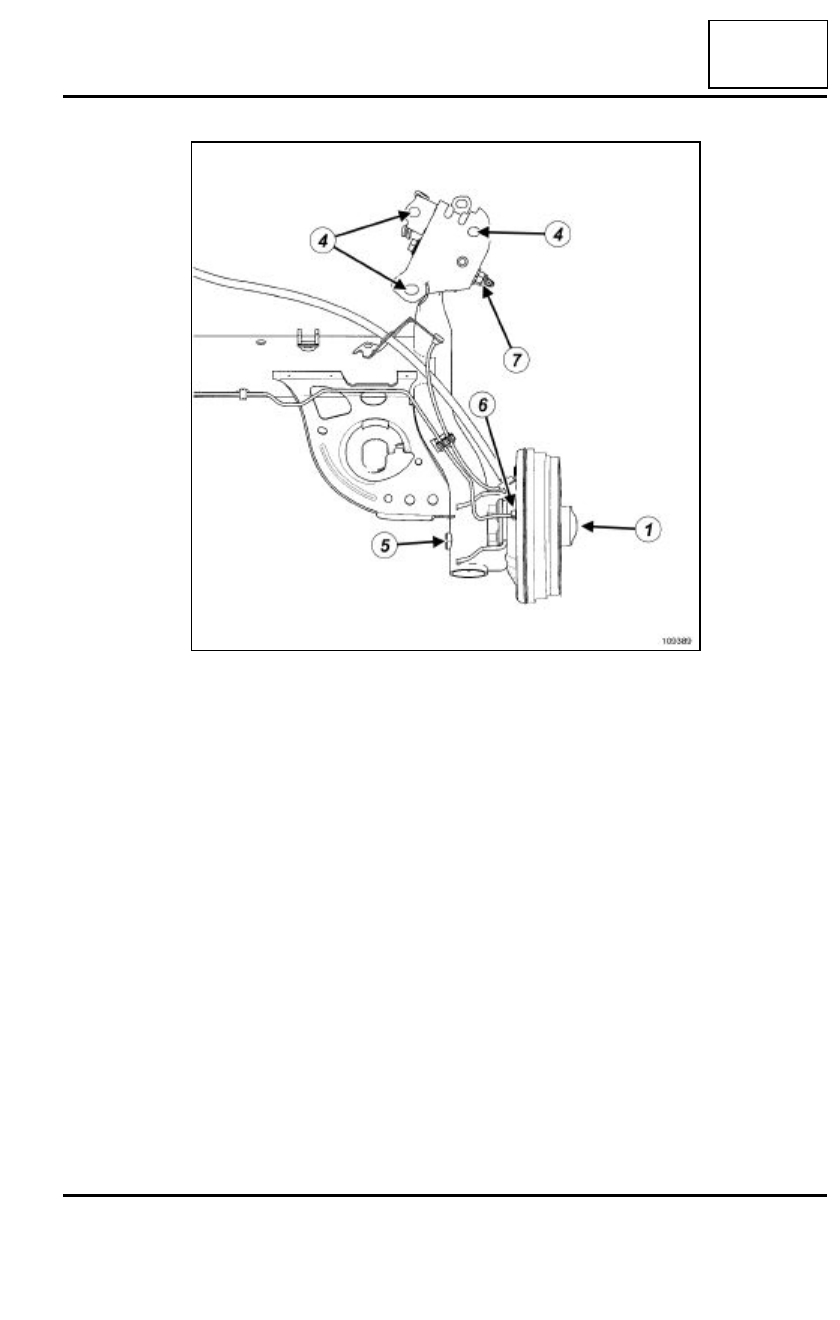

GENERALIDADES

Tren trasero: Par de apriete

30A

109389

30A

-

11

GENERALIDADES

Tren trasero: Par de apriete

30A

109390

Número

Designación

Par de apriete
(N.m)

(1)

Tuerca de mangueta (o tambor)

175

(2)

Tornillos del soporte de estribo

105

(3)

Tornillos de la columneta

32

(4)

Tornillos de fijación del apoyo

62

(5)

Tornillos de fijación inferior del amortiguador

105

Tuerca de fijación superior del amortiguador

21

(6)

Tuerca del tubo de freno

14

(7)

Tuerca del tornillo de fijación apoyo - tren trasero

105

tornillos de fijación de la protección bajo el tren trasero

6

30A

-

12

GENERALIDADES

Alturas bajo casco: Valor de reglaje

30A

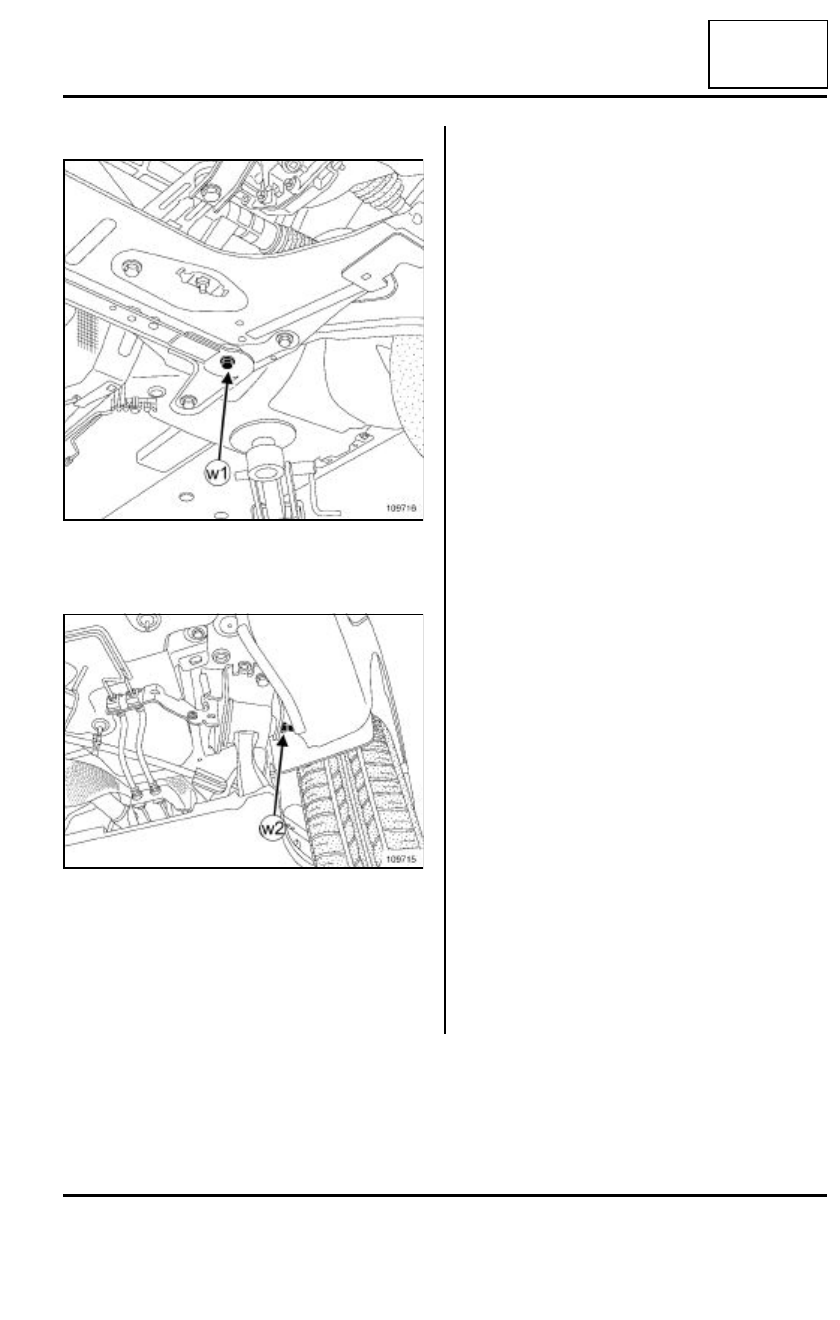

I - PUNTO DE MEDIDA

La cota (w1) se toma entre el suelo y la parte inferior
de la cabeza del tornillo de fijación del travesaño trase-
ro de la cuna.

La cota (w2) se toma entre el suelo y el eje de fijación
de la articulación elástica en el apoyo.

II - REGLAJE DE LOS TRENES

Para efectuar un reglaje de los trenes rodantes, la cota
(w1) debe ser de 171 mm

±±±±

 13  y 259 mm

±±±±

 16 para

(w2) .

109716

109715
