Renault Clio. Manual - parte 147

19B

-

20

ESCAPE

Catalizador: Extracción - Reposición

D4F

19B

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Colocar el casquillo Post-Venta en el catalizador
(consultar 19B, Escape, Escape: Precaución para
la reparación).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

En caso de sustituir, apretar al par los espárragos
de la brida de salida del colector (7 N.m).

Colocar el catalizador.

Apretar al par los tornillos de fijación de la brida
de escape (25 N.m).

Apretar al par el casquillo de Post-Venta (consultar
19B, Escape, Escape: Precaución para la repara-
ción).

III - ETAPA FINAL

Apretar al par la sonda de oxígeno (45 N.m) me-
diante el útil (Mot. 1495-01).

Colocar:

- el protector bajo el motor,

- los tornillos de fijación del protector bajo el motor.

Verificar:

- la ausencia de contacto bajo la carrocería,

- la presencia y la correcta fijación de todas las pan-

tallas térmicas de la línea de escape.

109399

ATENCIÓN

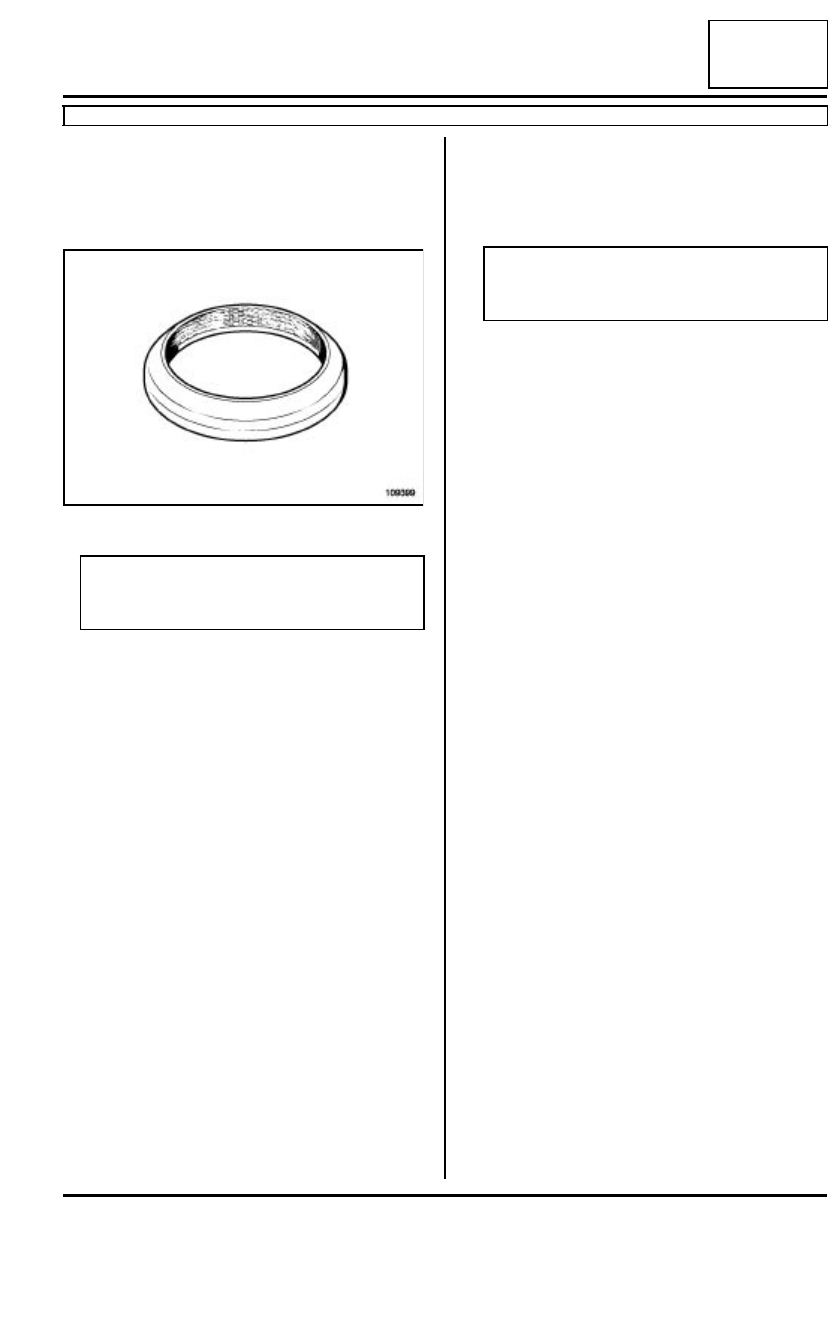

Sustituir imperativamente el retén de estanqui-
dad entre el colector de escape y el catalizador.

ATENCIÓN

Sustituir imperativamente cualquier pantalla tér-
mica deteriorada.

19B

-

21

ESCAPE

Caja de expansión: Extracción - Reposición

19B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer el protector bajo el motor.

Cortar la línea de escape (consultar 19B, Escape,
Escape: Precaución para la reparación) y (con-
sultar 19B, Escape, Piezas e ingredientes para la
reparación).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

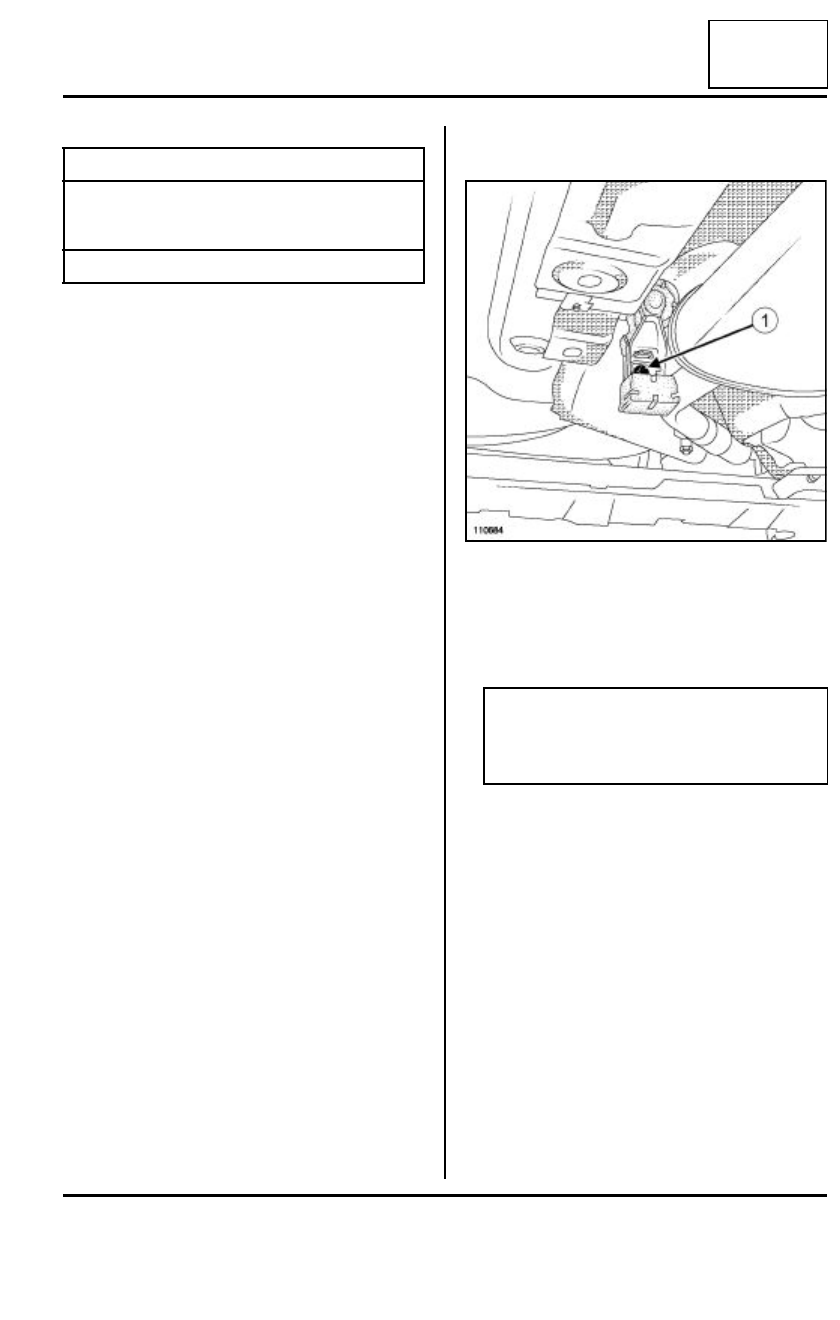

- el tornillo de fijación (1) de la caja de expansión en

el silentbloc de escape,

- la caja de expansión.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la caja de expansión,

- los tubos,

- el oscilador del silentbloc.

Apretar a los pares:

- el tornillo de fijación nuevo de la caja de expan-

sión en el silentbloc (8 N.m),

- los  casquillos de escape (25 N.m) levantando a

la vez la línea de escape para asegurar el alinea-
miento (consultar 19B, Escape, Escape: Precau-
ción para la reparación).

Pares de apriete

m

tornillo de fijación nuevo
de la caja de expansión
en el silentbloc

8 N.m

casquillos de escape

25 N.m

110684

Nota:

Si los silentblocs están dañados, marcar la posi-
ción del soporte en la carrocería y después susti-
tuir el conjunto «  sopor te - silentbloc  ».

19B

-

22

ESCAPE

Caja de expansión: Extracción - Reposición

19B

II - ETAPA FINAL

Verificar:

- la presencia y la correcta fijación de todas las pan-

tallas térmicas de la línea de escape,

- la ausencia de contacto bajo la carrocería.

ATENCIÓN

Tener la precaución de:

- orientar verticalmente el conjunto «  tor nillo -

tuerca de apriete  » del casquillo, con la tuerca
hacia abajo, para  evitar riesgos de contacto
bajo la carrocería,

- orientar el elemento nuevo de tal forma que las

marcas de la zonas de corte estén alineadas,

- que las dos marcas afloren en ambos lados del

casquillo.

- no volver a utilizar un casquillo usado,

- sustituir imperativamente los tornillos de fijación

de los silentblocs en la línea de escape.

19B

-

23

ESCAPE

Tubo intermedio: Extracción - Reposición

K9K, y 768

19B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Cortar la línea de escape (consultar 19B, Escape,
Escape: Precauciones para la reparación) y (con-
sultar 19B, Escape, Piezas e ingredientes para la
reparación).

Extraer:

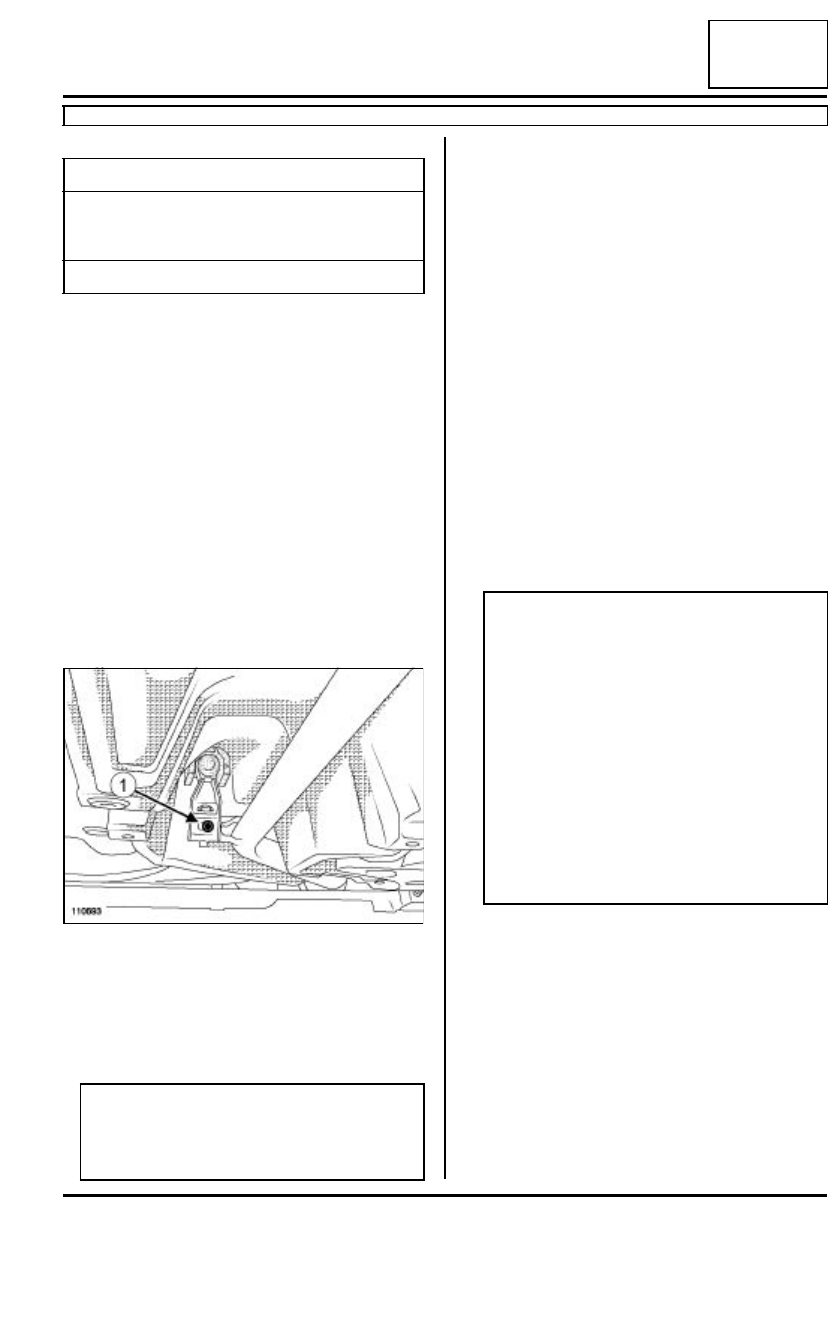

- el tornillo de fijación (1) del tubo intermedio de es-

cape sobre el soporte del silentbloc,

- el tubo intermedio de escape.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el tubo intermedio,

- los casquillos.

Apretar a los pares:

- los  tornillos de fijación nuevos del tubo inter-

medio en el silentbloc (8 N.m),

- los  casquillos de escape (25 N.m) levantando a

la vez la línea de escape para asegurar el alinea-
miento (consultar 19B, Escape, Escape: Precau-
ciones para la reparación).

II - ETAPA FINAL

Verificar la presencia y la correcta fijación de todas
las pantallas térmicas de la línea de escape.

Verificar la ausencia de contacto bajo la carrocería.

Pares de apriete

m

tornillos de fijación nue-
vos del tubo intermedio
en el silentbloc

8 N.m

casquillos de escape

25 N.m

110693

Nota:

Si los silentblocs están dañados, marcar la posi-
ción del soporte en la carrocería y después susti-
tuir el conjunto «  soporte - silentbloc  ».

ATENCIÓN

Tener la precaución de:

- orientar verticalmente el conjunto «  tornillo -

tuerca de apriete  » del casquillo, con la tuerca
hacia abajo, para  evitar riesgos de contacto
bajo la carrocería,

- orientar el elemento nuevo de tal forma que las

marcas de la zonas de corte estén alineadas,

- que las dos marcas coincidan con los laterales

del casquillo,

- no utilizar un casquillo usado,

- sustituir imperativamente los tornillos de fijación

de los silentblocs en la línea de escape.
