Renault Clio. Manual - parte 148

19B

-

24

ESCAPE

Silencioso: Extracción - Reposición

19B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Cortar la línea de escape (consultar 19B, Escape,
Escape: Precaución para la reparación) y (con-
sultar 19B, Escape, Piezas e ingredientes para la
reparación).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

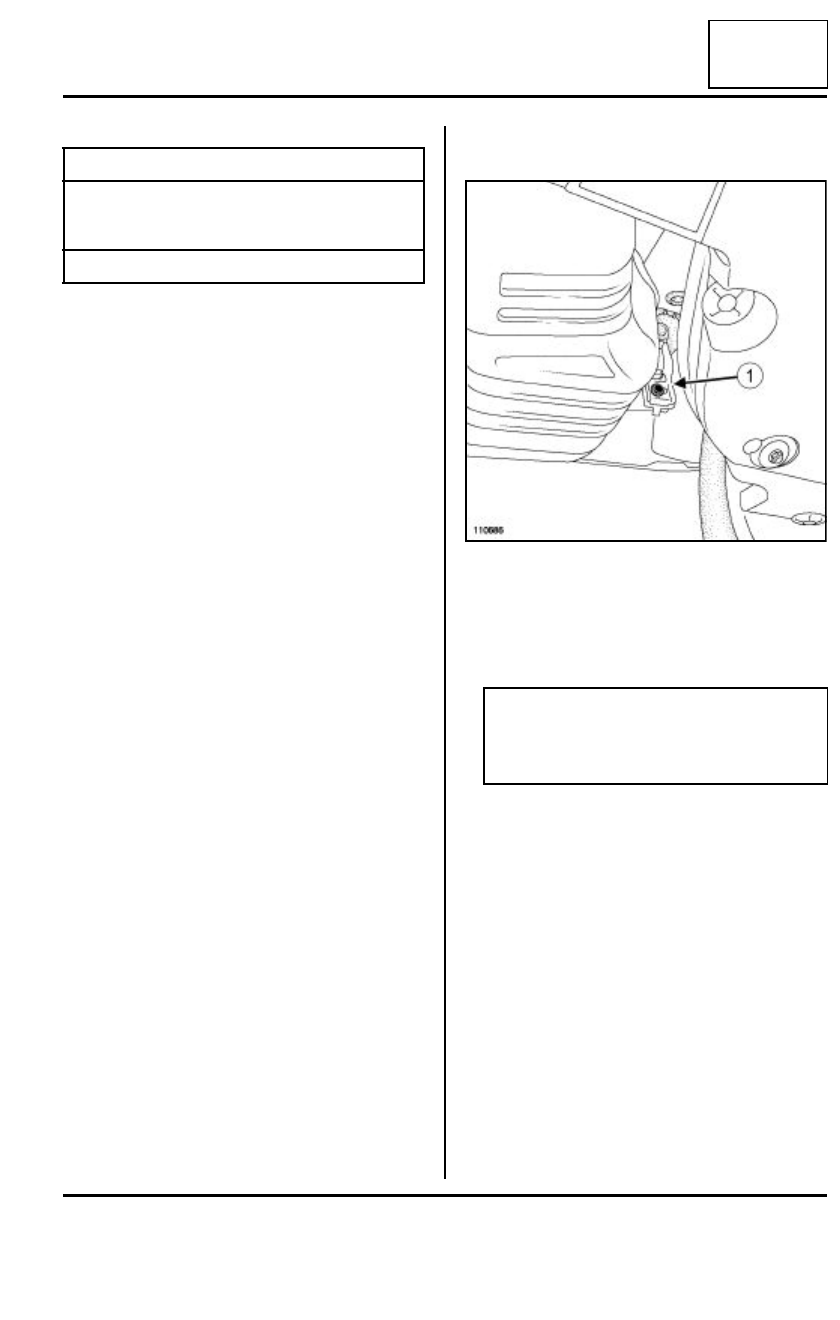

- el tornillo de fijación (1) del silencioso sobre el so-

porte del silentbloc,

- el silencioso.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el silencioso,

- el casquillo (consultar 19B, Escape, Escape: Pre-

caución para la reparación).

Apretar a los pares:

- los  tornillos del soporte de Silentbloc en el si-

lencioso (8 N.m),

- el casquillo de escape (25 N.m) levantando a la

vez la línea de escape para asegurar el alinea-
miento (consultar 19B, Escape, Generalidades)

Pares de apriete

m

tornillos del soporte de
Silentbloc en el silen-
cioso

8 N.m

casquillo de escape

25 N.m

110686

Nota:

Si los Silentblocs están dañados, marcar la posi-
ción del soporte en la carrocería y después susti-
tuir el conjunto «  sopor te - silentbloc  ».

19B

-

25

ESCAPE

Silencioso: Extracción - Reposición

19B

II - ETAPA FINAL

Verificar la presencia y la correcta fijación de todas
las pantallas térmicas de la línea de escape.

Verificar la ausencia de contacto bajo la carrocería.

ATENCIÓN

Tener la precaución de:

- orientar verticalmente el conjunto «  tor nillo -

tuerca de apriete  » del casquillo, con la tuerca
hacia abajo, para  evitar riesgos de contacto
bajo la carrocería,

- orientar el elemento nuevo de tal forma que las

marcas de las zonas de corte estén alineadas,

- que las dos marcas coincidan con los laterales

del casquillo,

- no volver a utilizar un casquillo usado.

- sustituir imperativamente los tornillos de fijación

de los silentblocs en la línea de escape.

19C

-

1

DEPÓSITO

Depósito de carburante: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Vaciar el depósito de carburante (consultar 19C,
Depósito, Vaciado del depósito de carburante).

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer el resonador  en la batería.

Extraer las tapas de la batería.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Levantar la banqueta trasera.

Abrir la tapa de inspección.

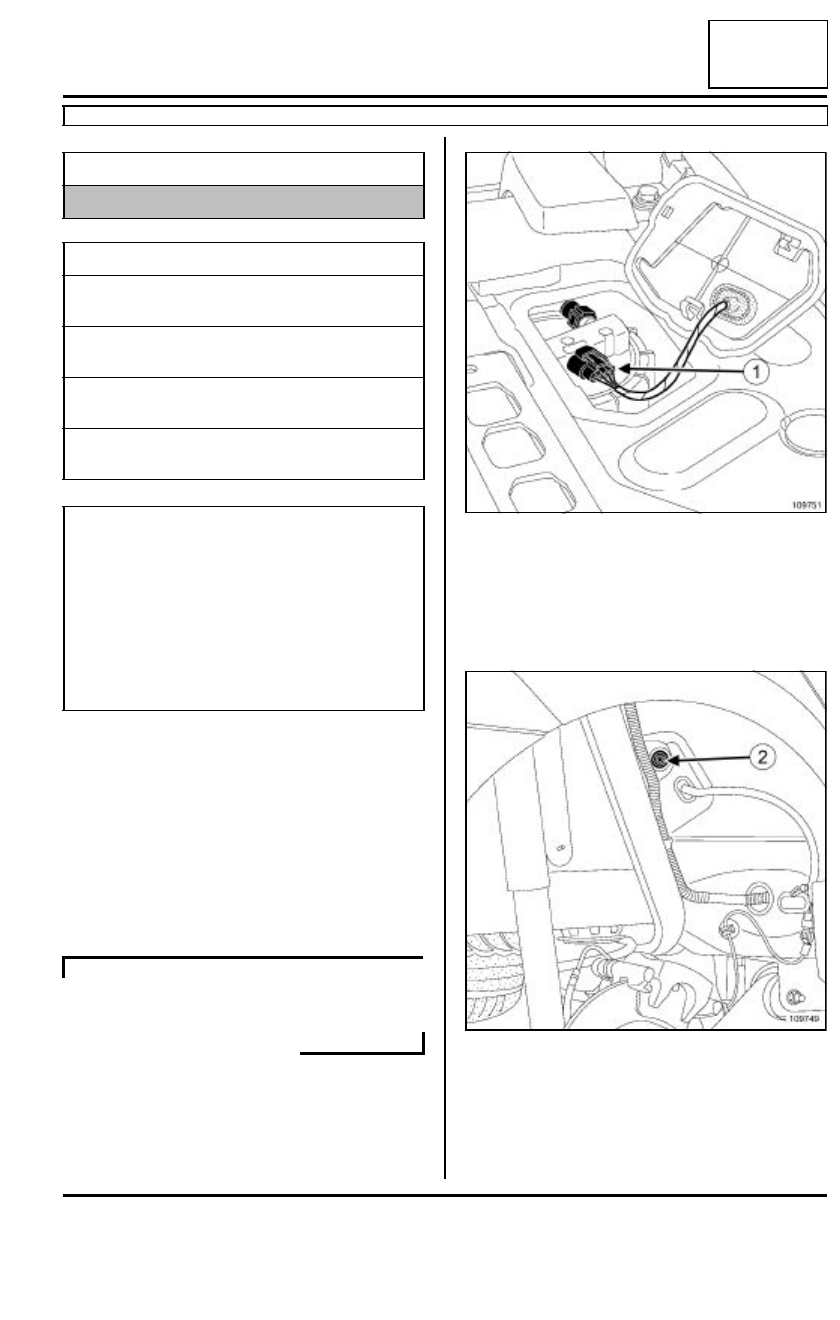

Desconectar el conector (1) del conjunto «  bomba-
aforador-filtro  ».

Extraer:

- la rueda trasera derecha,

- el paso de rueda trasero derecho.

Quitar el tornillo de sujeción (2) de la boca de llena-
do.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación del
depósito de carburante

21 N.m

tornillo de fijación del
silencioso

21 N.m

tornillo de fijación de la
caja de expansión

21 N.m

tornillo de sujeción de la
boca de llenado

21 N.m

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.

K4J o K4M

109751

109749

19C

-

2

DEPÓSITO

Depósito de carburante: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

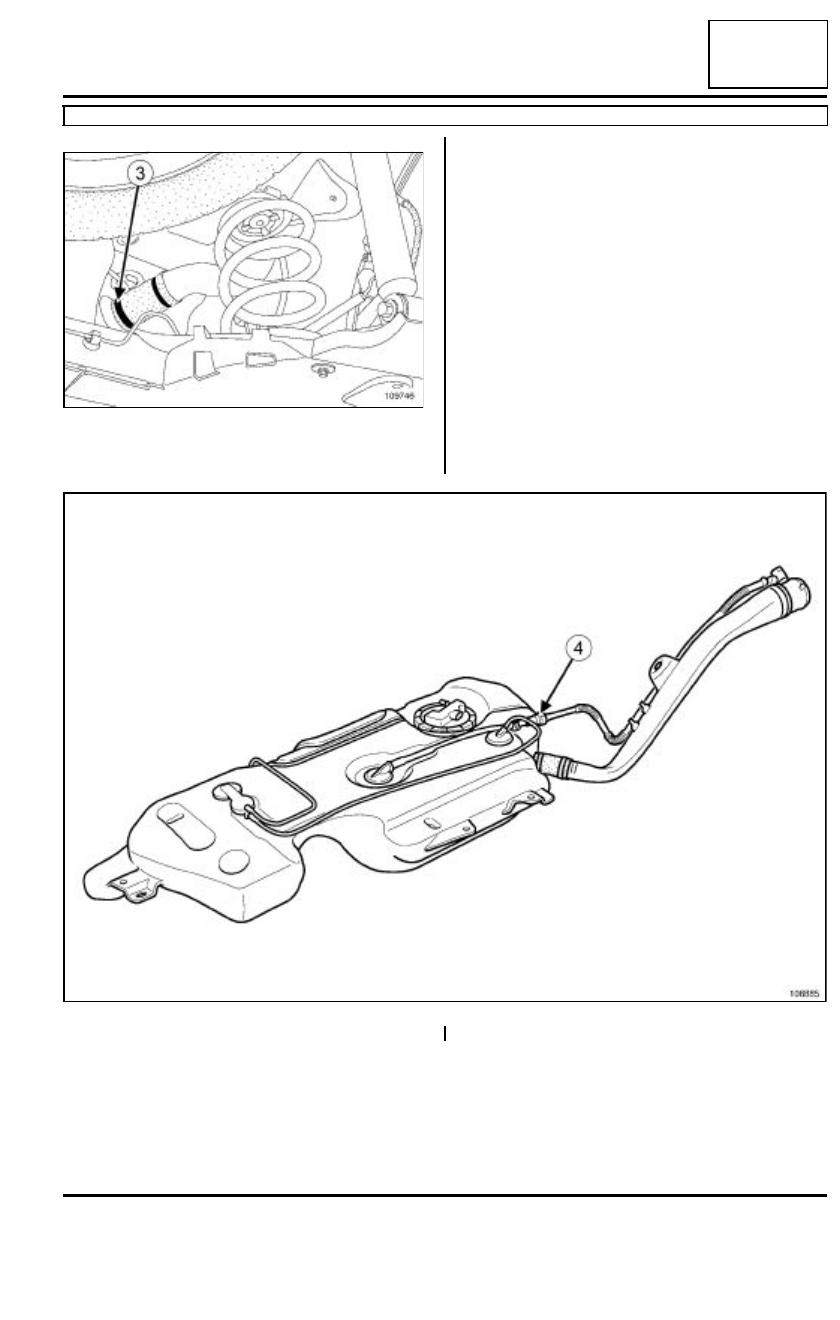

Quitar la abrazadera (3) de la boca de llenado.

Desolidarizar la boca de llenado del depósito.

Desconectar el tubo de anti-retorno  (4).

109746

108885
