Renault Clio. Manual - parte 83

13B

-

25

INYECCIÓN DIÉSEL

Captador de régimen y de posición: Extracción - Reposición

D4F

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Apartar el manguito de refrigeración del soporte del
cableado del motor.

Desconectar el captador de régimen y de posición.

Extraer las fijaciones del soporte (1) del cableado
del motor en la caja de velocidades.

Apartar el soporte del cableado del motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

II - ETAPA FINAL

Colocar el soporte del cableado del motor.

Conectar el captador de régimen y de posición.

Colocar:

- el manguito de refrigeración en el soporte del ca-

bleado del motor,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).

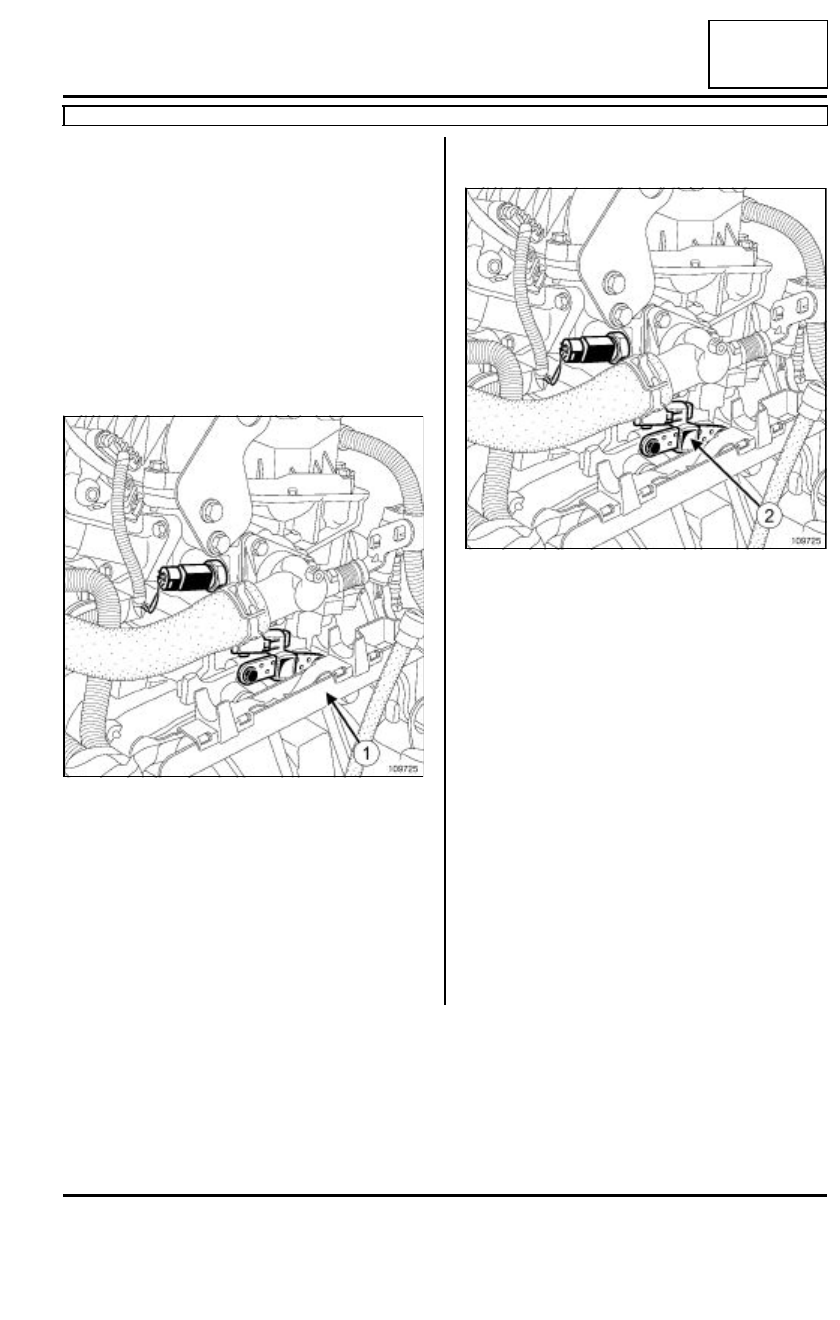

109725

109725

13B

-

26

INYECCIÓN DIÉSEL

Captador de régimen y de posición: Extracción - Reposición

K4J o K4M

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del captador de régi-
men y de posición.

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

Conectar el conector del captador de régimen y de
posición.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición).

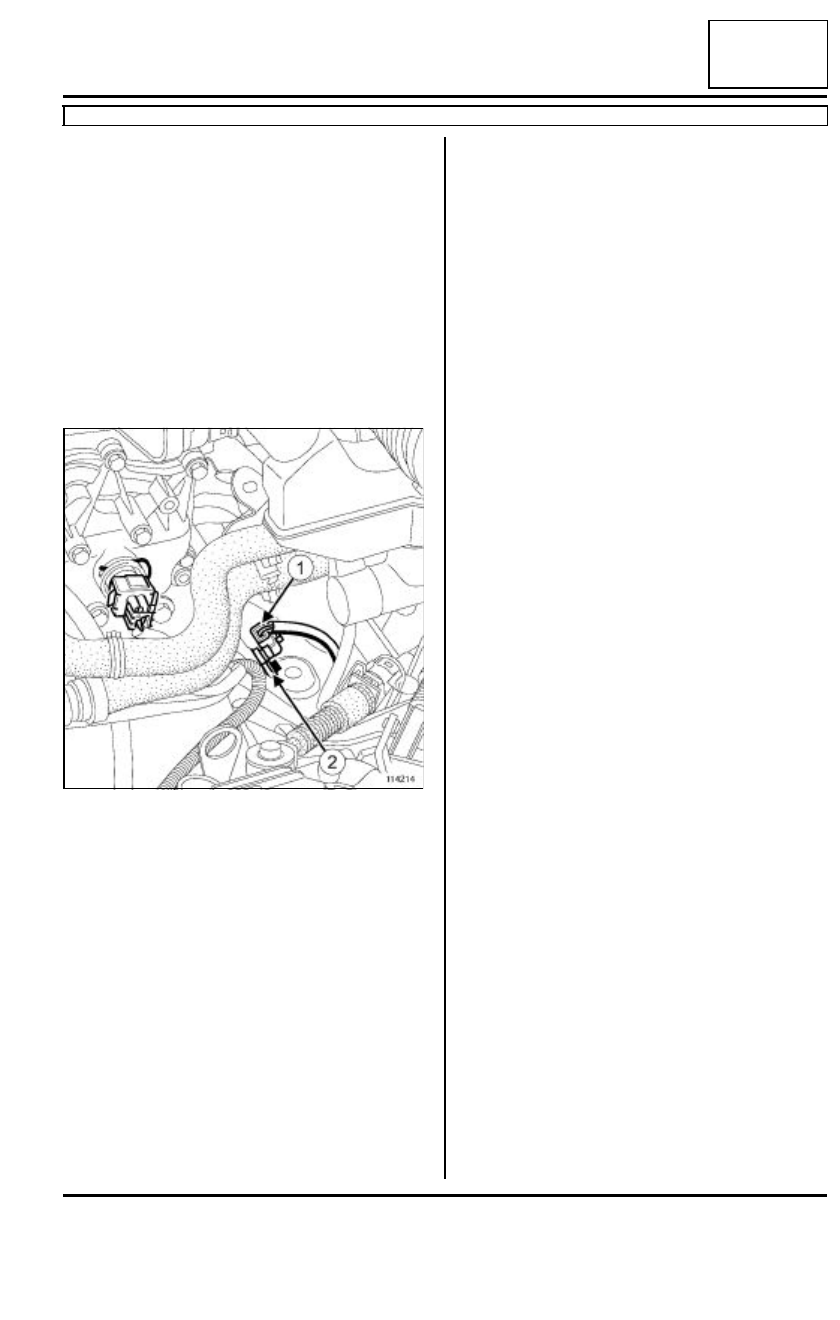

114214

13B

-

27

INYECCIÓN DIÉSEL

Electroválvula de regulación de caudal: Extracción - Reposición

K9K, y 764

13B

La electroválvula de regulación de caudal (1) es so-
lidaria de la bomba de alta presión.

Sustituir el conjunto «  bomba de alta presión - elec-
troválvula de regulación de caudal  » en caso de fal-
lo de la electroválvula de regulación de caudal
(consultar 13B, Inyección diésel, Bomba de alta
presión: Extracción - Reposición).

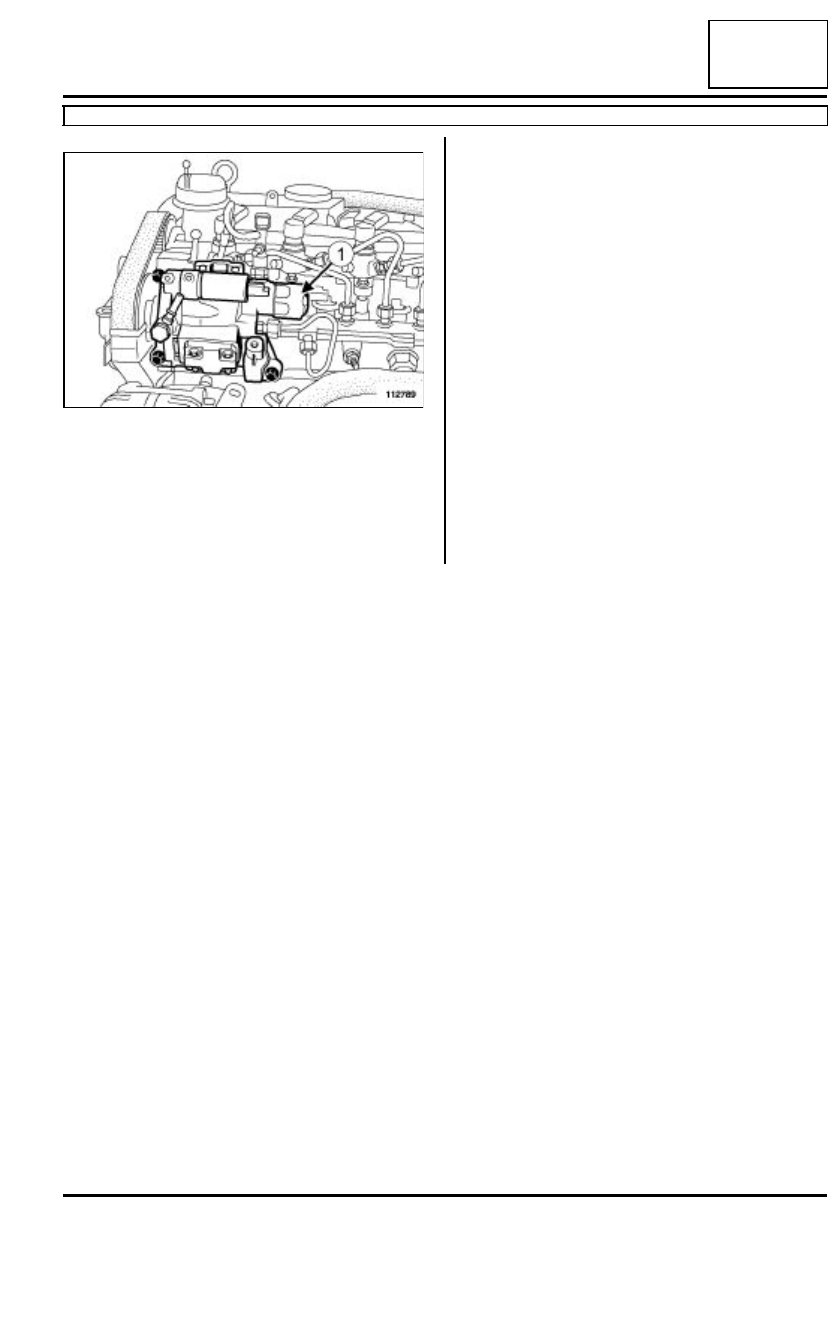

112789

13B

-

28

INYECCIÓN DIÉSEL

Electroválvula de regulación de presión: Extracción - Reposición

K9K, y 764

13B

La electroválvula de regulación de presión (1) es so-
lidaria de la bomba de alta presión.

Sustituir el conjunto «  bomba de alta presión - elec-
troválvula de regulación de presión  » en caso de
fallo de la electroválvula de regulación de presión
(consultar 13B, Inyección diésel, Bomba de alta
presión: Extracción - Reposición).

112789
