Renault Clio. Manual - parte 82

13B

-

21

INYECCIÓN DIÉSEL

Inyección diésel: Lista y localización de los elementos

K9K, y 764 o 766 o 768

13B

109501

(28)

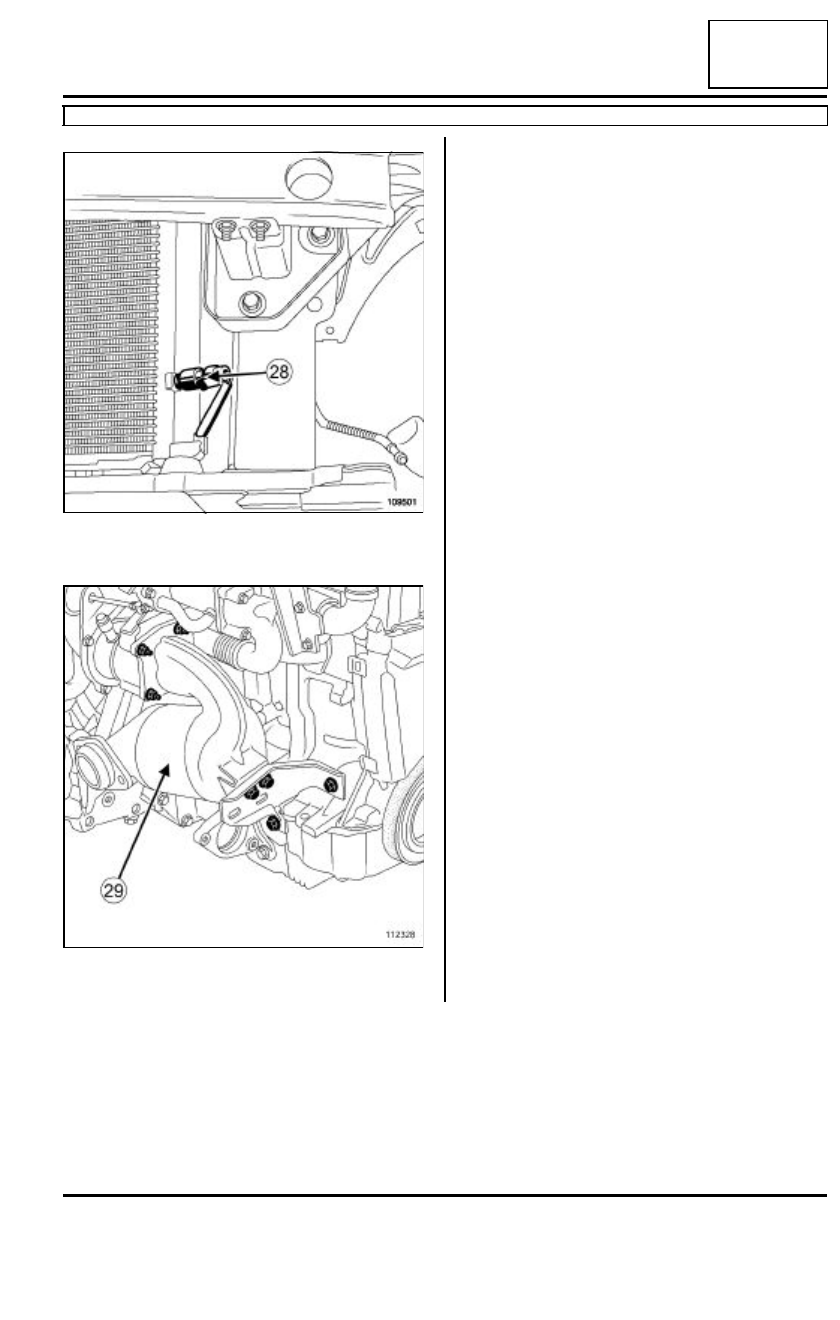

Captador del fluido refrigerante

112328

(29)

Catalizador

13B

-

22

INYECCIÓN DIÉSEL

Calculador de inyección diésel: Configuración

K9K, y 764 o 766 o 768

13B

Para la configuración del calculador, consultarel MR
394 Diagnóstico, Inyección diésel, Configuracio-
nes y aprendizajes.

13B

-

23

INYECCIÓN DIÉSEL

Calculador de inyección diésel: Extracción - Reposición

K9K

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la protección térmica de la batería,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

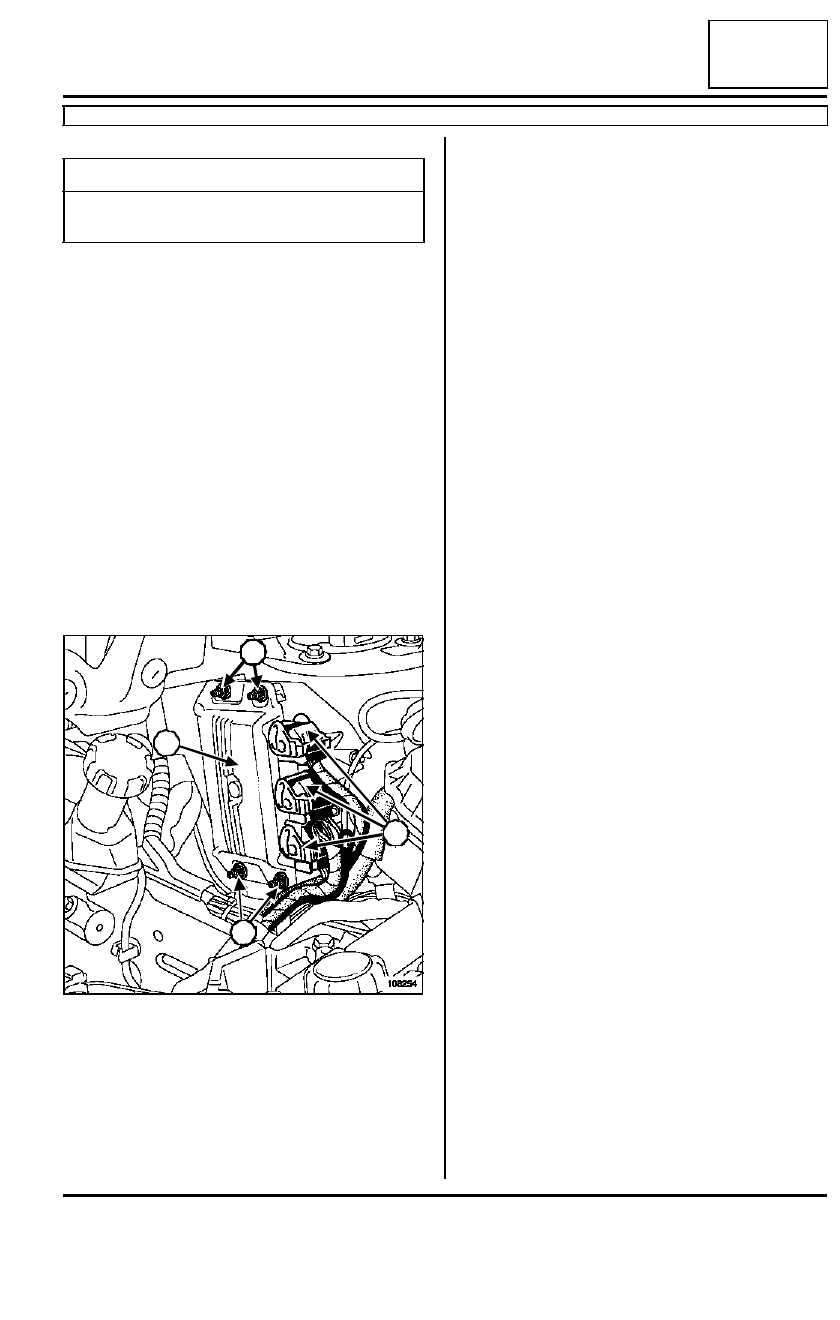

Desconectar los tres conectores (1) del calculador
de inyección.

Extraer:

- los tornillos de fijación (2) del calculador de inyec-

ción,

- el calculador de inyección (3).

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Montar el calculador de inyección.

Apretar al par los tornillos de fijación del calcula-
dor de inyección  (10 N.m).

II - ETAPA FINAL

Conectar los conectores del calculador de inyec-
ción.

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Colocar la protección térmica de la batería.

Colocar la batería (consultar Batería: Extracción -
Reposición).

Pares de apriete

m

tornillos de fijación del
calculador de inyección

10 N.m

108254

1

1

2

2

3

13B

-

24

INYECCIÓN DIÉSEL

Captador de régimen y de posición: Extracción - Reposición

K9K

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

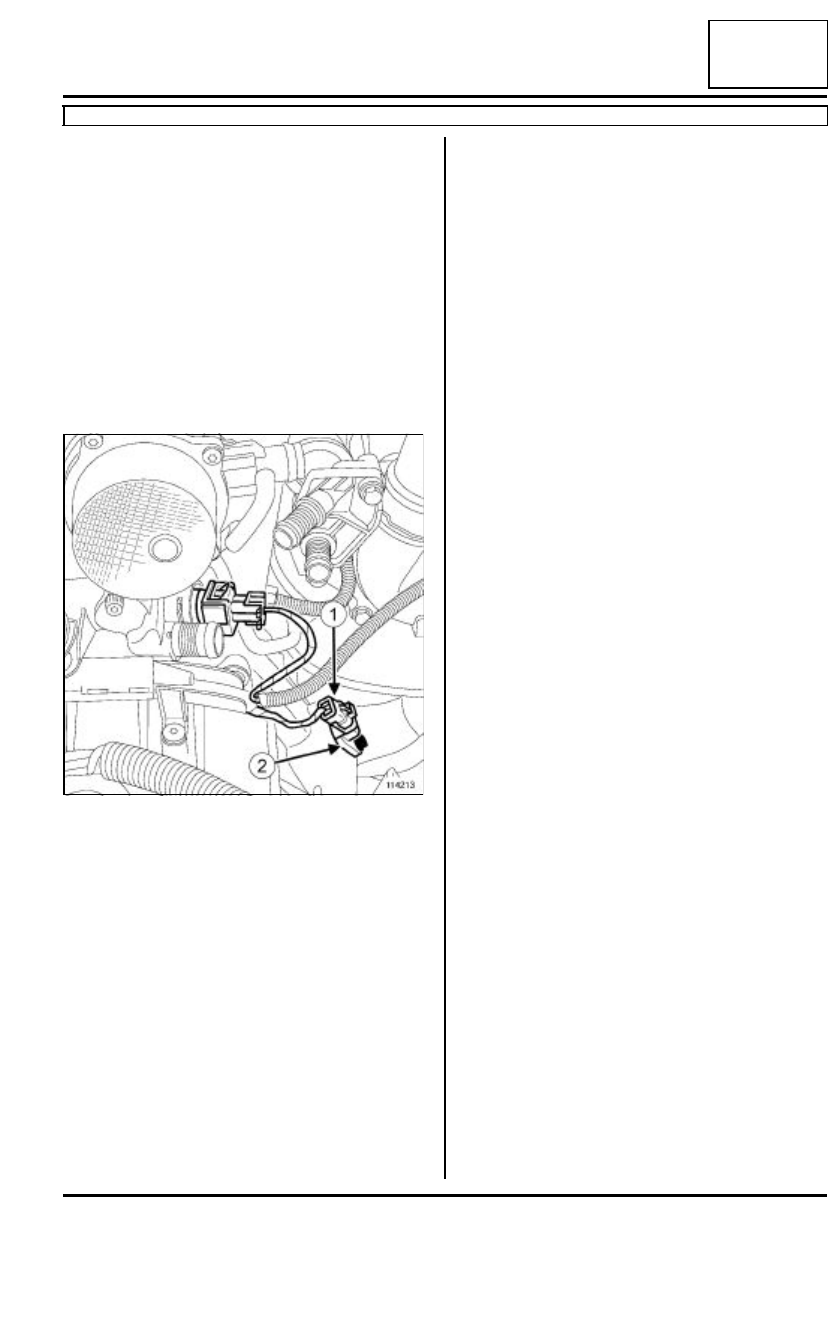

Desconectar el conector (1) del captador de régi-
men y de posición.

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

Conectar el conector del captador de régimen y de
posición.

II - ETAPA FINAL

Colocar el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

114213
