MEZCLA CARBURADA

Filtro de aire: Extracción - Reposición

D4F

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

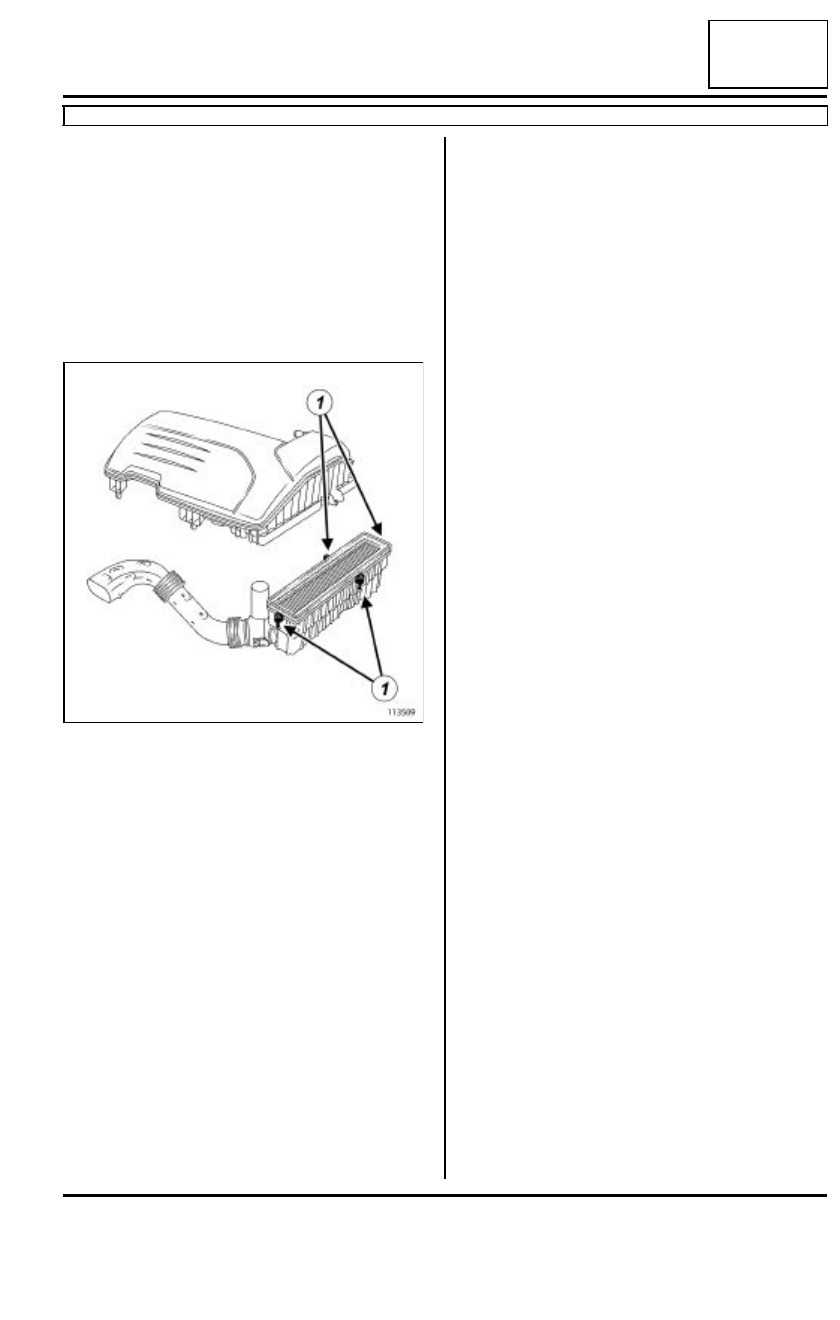

- los tornillos de fijación (1) de la tapa de la carcasa

del filtro de aire,

- el filtro de aire.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar el alojamiento del filtro de aire.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el filtro de aire,

- los tornillos de fijación de la tapa de la carcasa del

filtro de aire.

III - ETAPA FINAL

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

113509

12A

-

10

MEZCLA CARBURADA

Filtro de aire: Extracción - Reposición

K4J o K4M o K9K

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

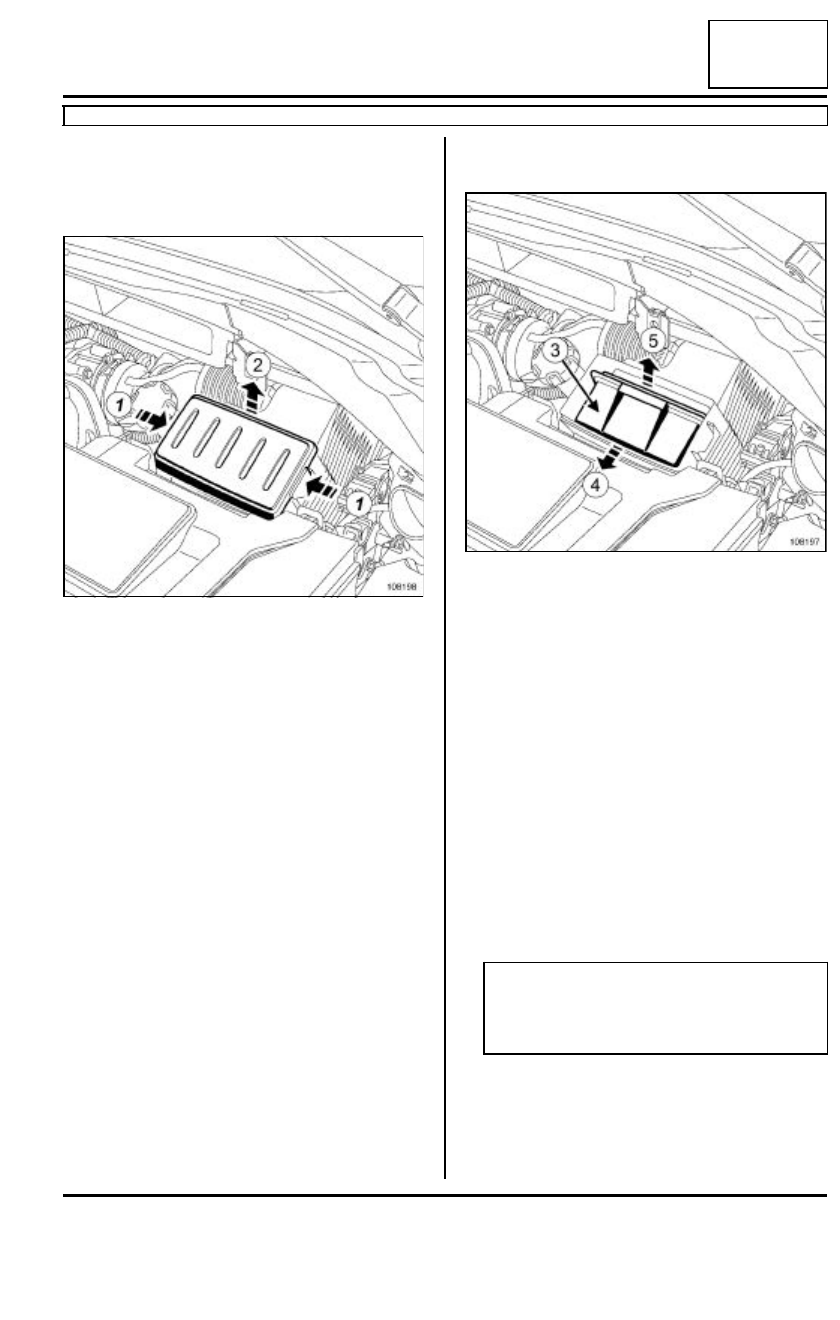

Quitar la tapa del filtro de aire siguiendo el sentido
de las flechas como se ha indicado anteriormente.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el filtro de aire (3) siguiendo el sentido de las fle-

chas como se ha indicado anteriormente,

- el filtro de aire de la carcasa del filtro de aire.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar la carcasa del filtro de aire.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Volver a colocar correctamente el filtro de aire en la
carcasa del filtro de aire.

Presionar con fuerza en el filtro de aire y después
abatirlo.

III - ETAPA FINAL

Colocar la tapa de la carcasa del filtro de aire.

108198

108197

ATENCIÓN

Un posicionamiento incorrecto en la carcasa del
filtro de aire puede conducir aire no filtrado hacia
el motor.

12A

-

11

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

D4F

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

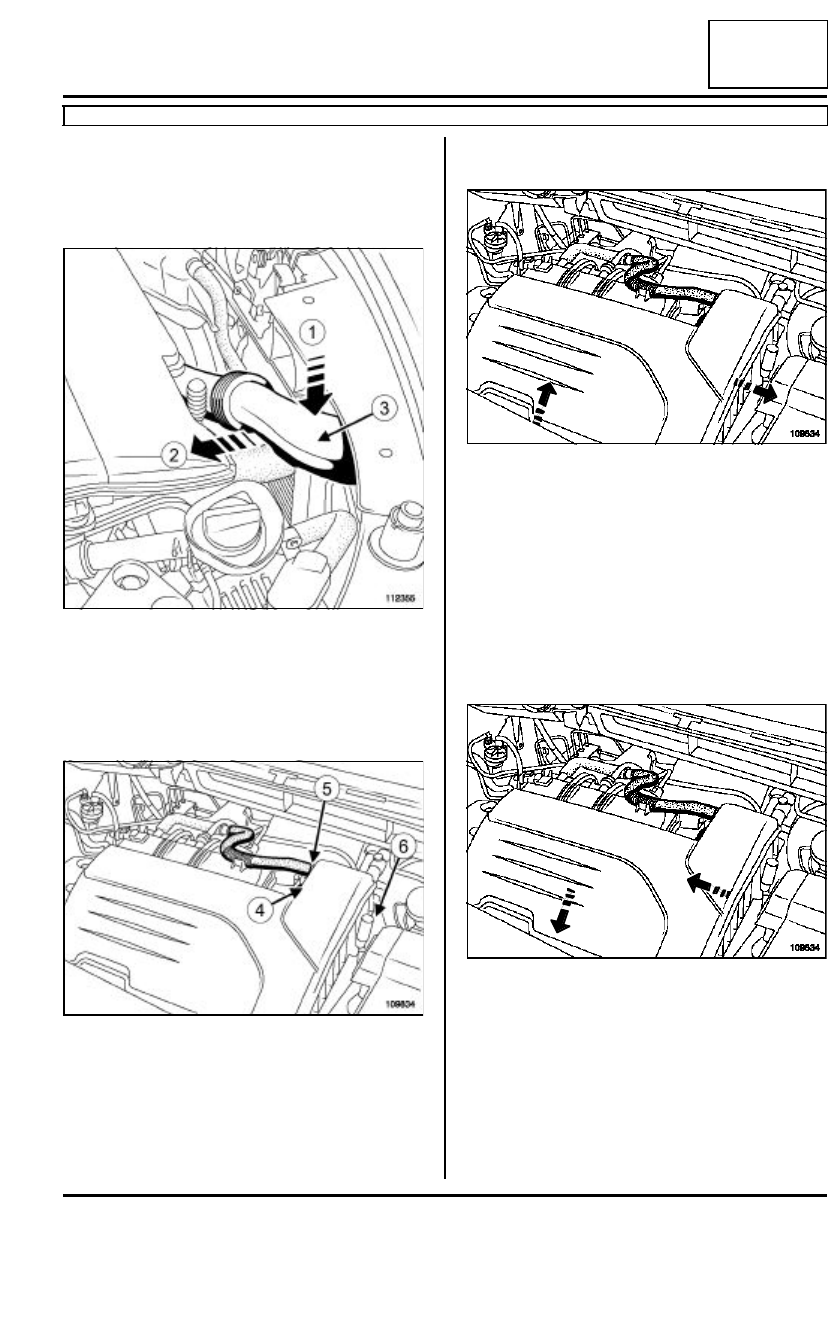

Presionar en (1).

Tirar de (2).

Extraer el tubo de aspiración de aire (3) en el frente
delantero.

Aflojar la abrazadera (4) que fija la carcasa del filtro
de aire en la caja mariposa motorizada.

Desconectar el manguito de reaspiración de los va-
pores de aceite en (5).

Desgrapar el respiradero de la caja de velocidades
en (6).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar la carcasa del filtro de aire:

- levantar la carcasa del filtro de aire para desenca-

jarla de la tapa de culata,

- empujar la carcasa del filtro de aire hacia la dere-

cha para extraerla de la caja mariposa motorizada.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la carcasa del filtro de aire:

- empujar la carcasa del filtro de aire hacia la izquier-

da para encajarla en la caja mariposa motorizada,

- bajar la carcasa del filtro de aire para encajarla en

la tapa de la culata.

II - ETAPA FINAL

Apretar la abrazadera que fija la carcasa del filtro de
aire en la caja mariposa motorizada.

112355

109834

109834

109834

12A

-

12

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

D4F

12A

Conectar el manguito de reaspiración de los vapo-
res de aceite.

Encajar el respiradero de la caja de velocidades.

Conectar el tubo de aspiración de aire en el frente
delantero.
