Renault Clio. Manual - parte 62

12A

-

1

MEZCLA CARBURADA

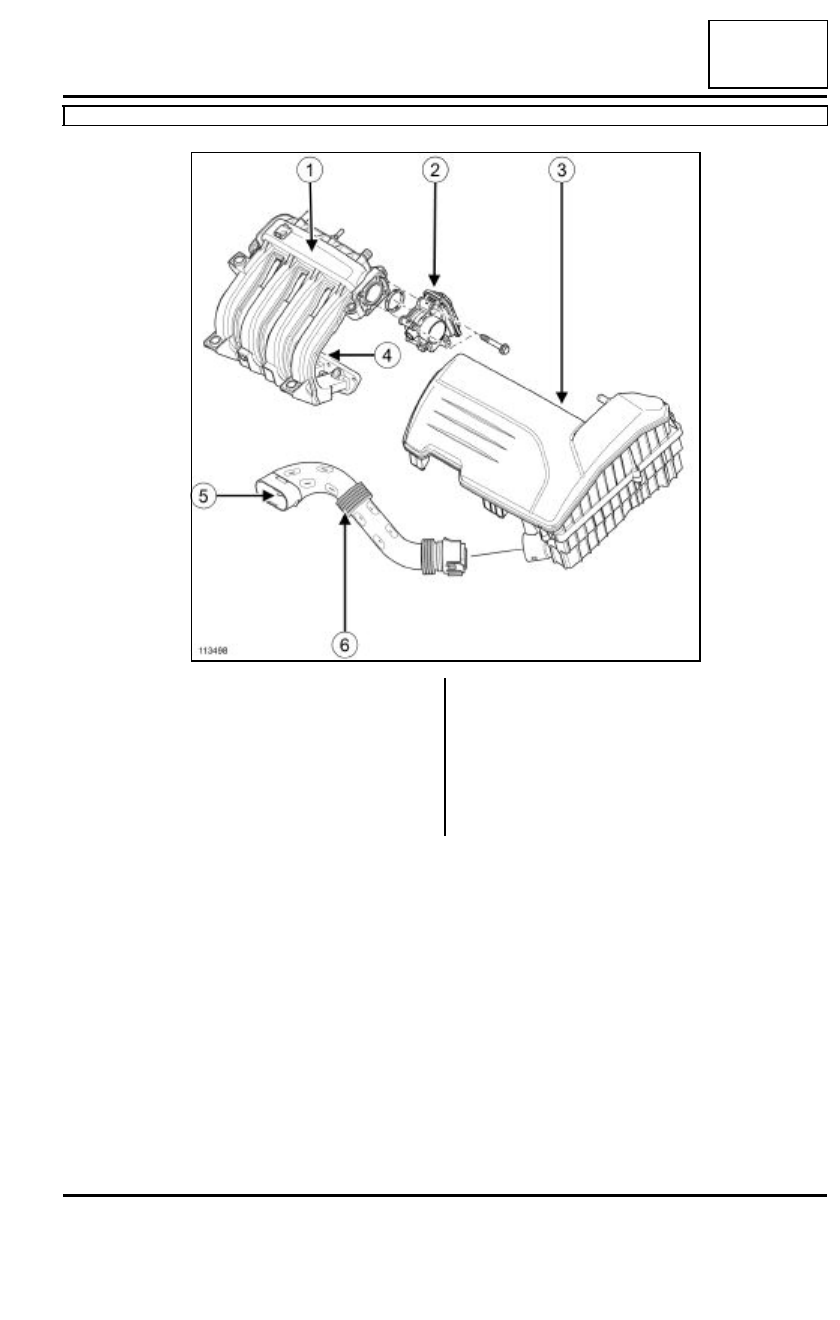

Admisión de aire: Descripción

D4F

12A

113498

(1)

Repartidor de admisión

(2)

Caja mariposa motorizada

(3)

Carcasa del filtro de aire

(4)

Rampa de inyección

(5)

 Entrada de aire

(6)

 Tubo de aspiración de aire

12A

-

2

MEZCLA CARBURADA

Admisión de aire: Descripción

K4J o K4M

12A

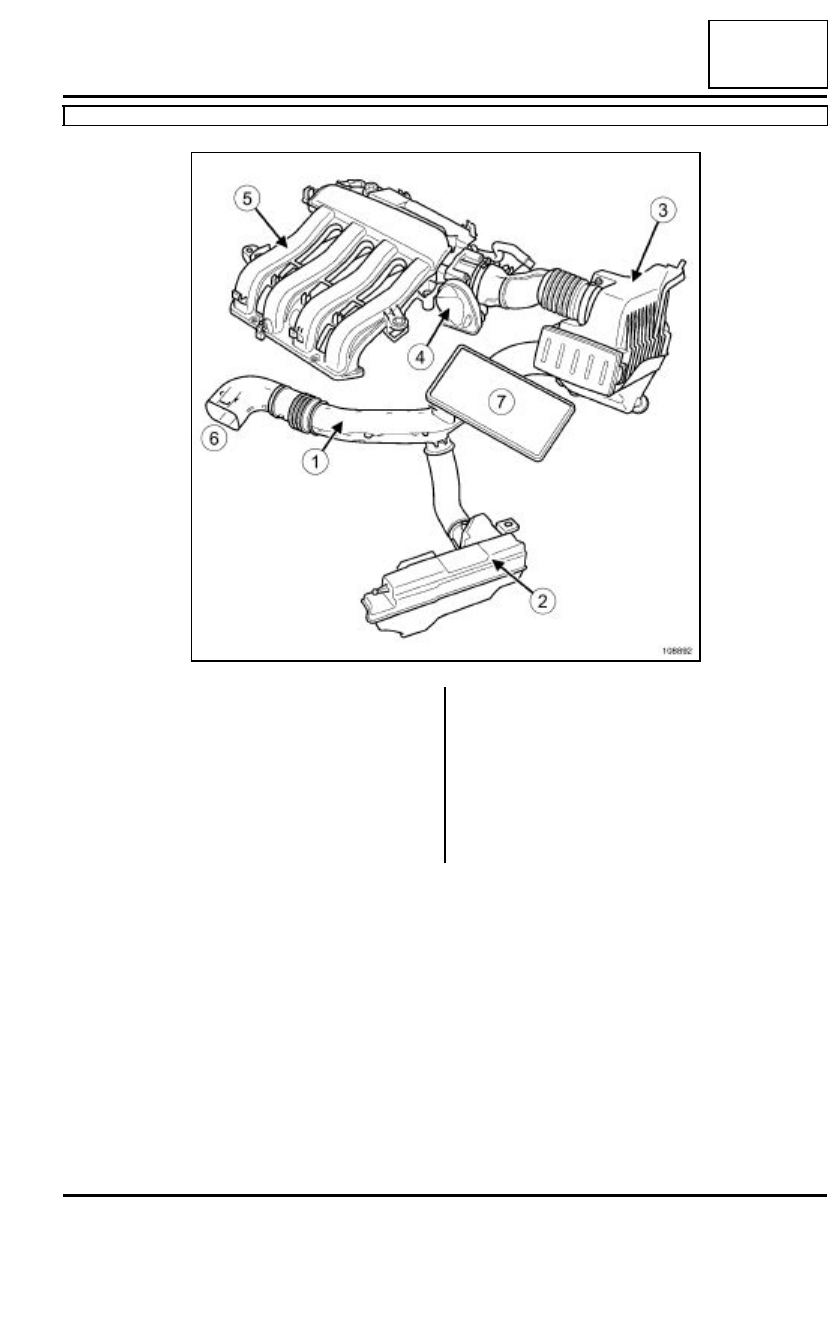

Esquema del circuito de admisión de aire

(1)   Tubo de aspiración de aire

(2)   Resonador de aire

(3)Carcasa del filtro de aire

(4)Caja mariposa

(5)   Repartidor de admisión

(6)   Entrada de aire

(7)   Resonador de aire

108892

12A

-

3

MEZCLA CARBURADA

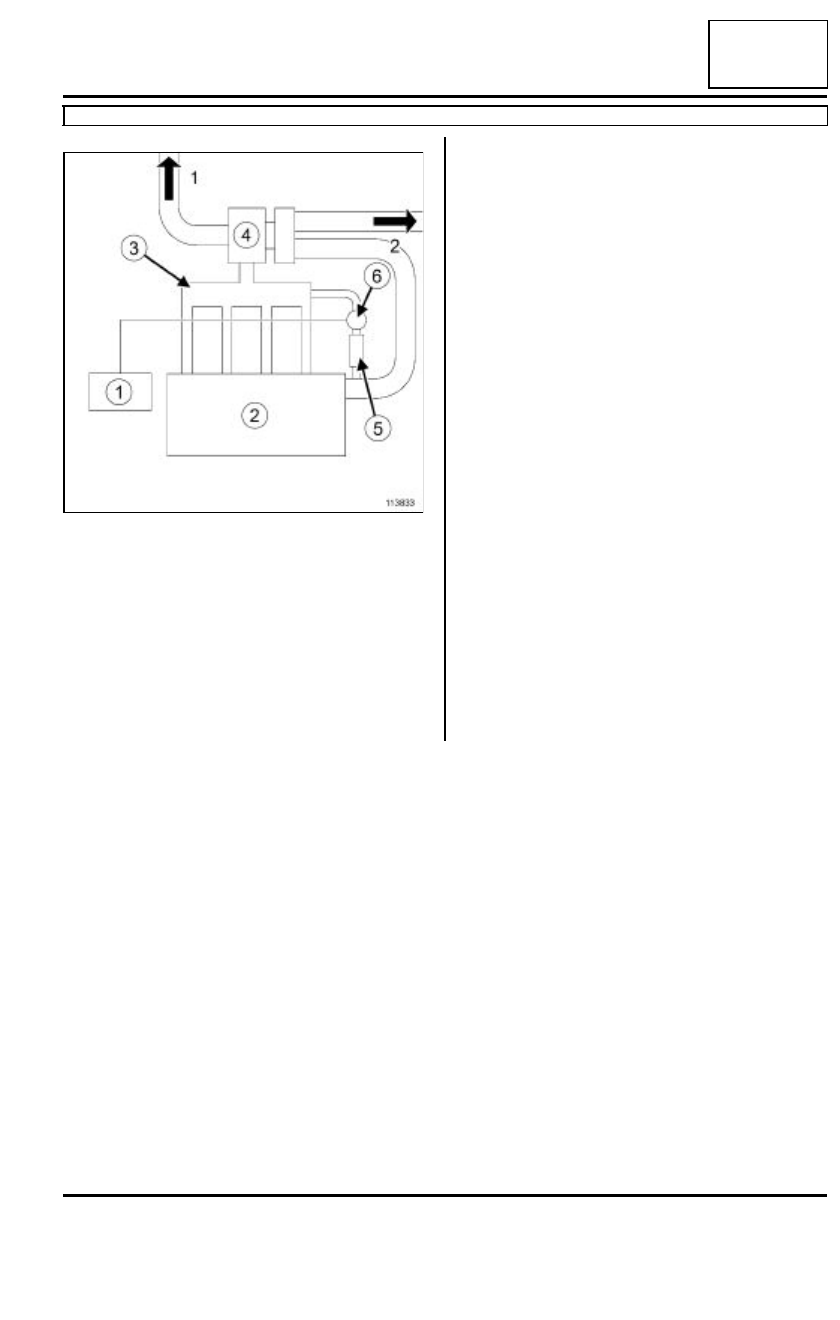

Admisión de aire: Descripción

K9K

12A

113833

(1)

Calculador electrónico

(2)

Culata

(3)

Colector de escape

(4)

Turbocompresor

(5)

Cambiador EGR

(6)

Válvula EGR

b

(1)

Hacia el escape

b

(2)

Hacia el filtro de aire

12A

-

4

MEZCLA CARBURADA

Admisión de aire: Descripción

K9K

12A

K9K, y 764

113834

(7)

Cambiador aire-aire

(8)

 Entrada de aire

(9)

Turbocompresor

(10)

Carcasa del filtro de aire

(11)

Caudalímetro de aire

(12)

Mariposa de admisión de aire

(13)

Salida hacia la culata
