Renault Clio. Manual - parte 65

12A

-

13

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

K4J o K4M o K9K

12A

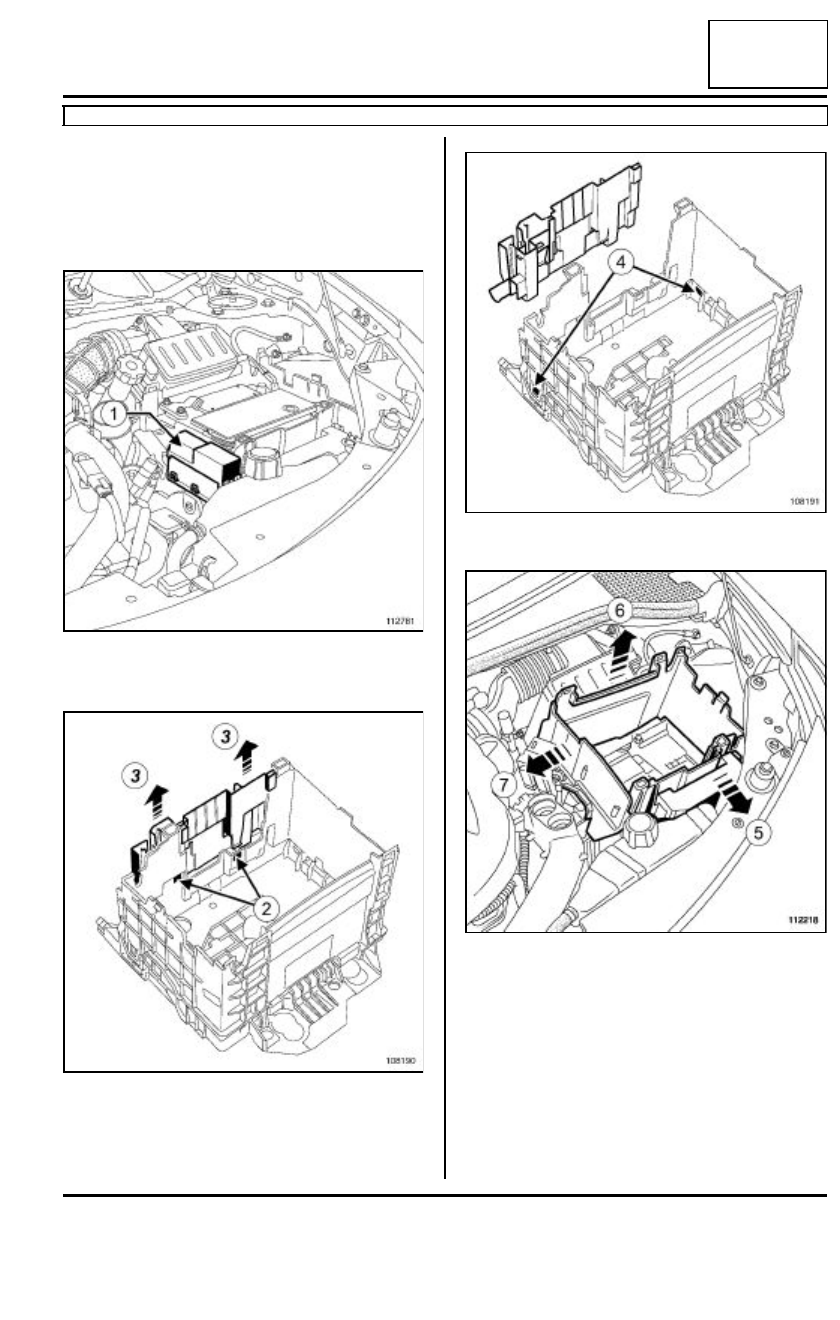

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la batería (consultar Batería: Extracción -
Reposición).

Extraer la caja (1) de relés del recipiente de protec-
ción térmica.

Soltar el soporte de la platina de fusibles de alimen-
tación de potencia en (2).

Apartar el soporte de la platina de fusibles de ali-
mentación de potencia en (3).

Soltar el recipiente de protección térmica en (4).

Mantener apartado el soporte de la platina de fusi-
bles de alimentación de potencia en (5).

Extraer el recipiente de protección térmica en (6)(7).

112781

108190

108191

112218

12A

-

14

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

K4J o K4M o K9K

12A

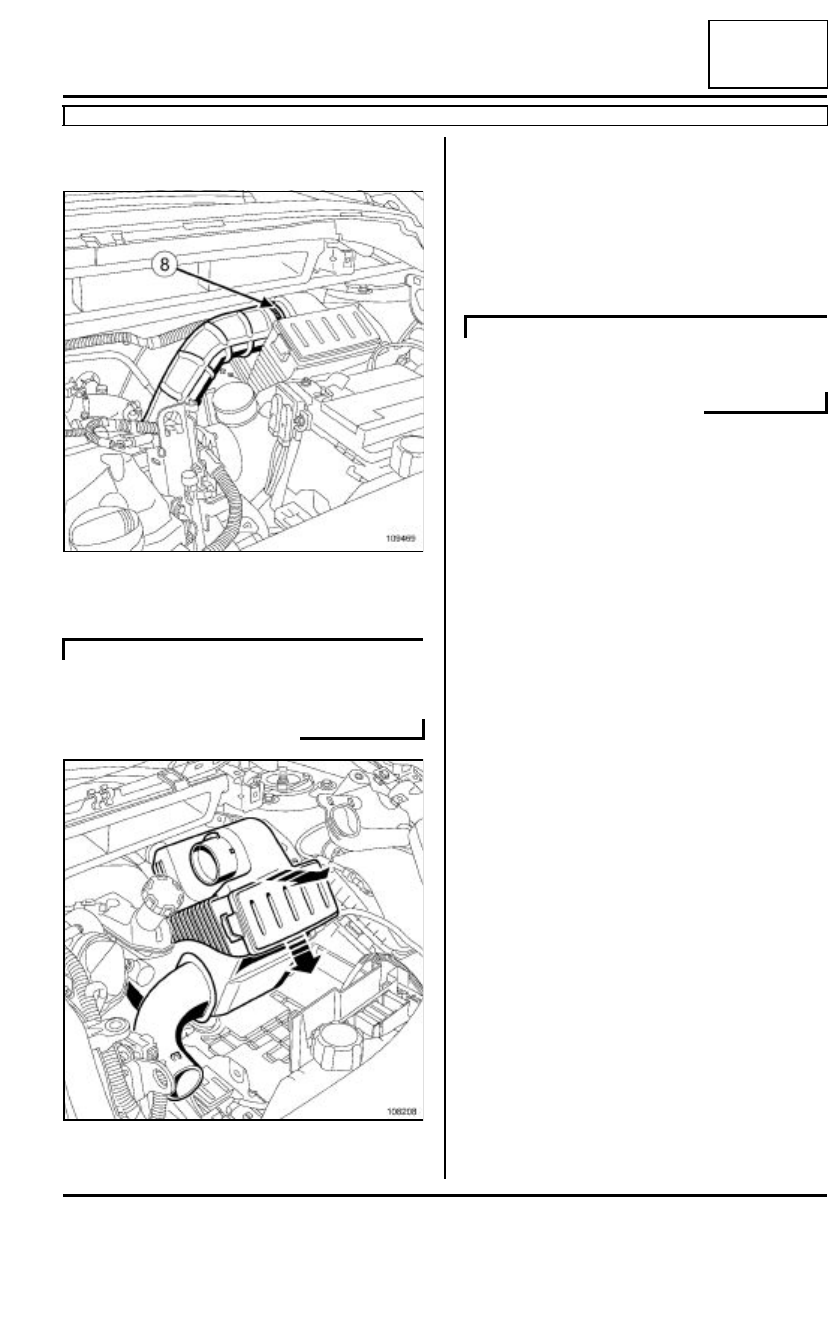

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar la abrazadera (8) del tubo de aire en la carca-
sa del filtro de aire.

Desconectar el conector del caudalímetro de aire.

Quitar la carcasa del filtro de aire siguiendo el senti-
do de las flechas.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la carcasa del filtro de aire.

II - ETAPA FINAL

Conectar el conector del caudalímetro de aire.

Colocar la batería.(consultar Batería: Extracción -
Reposición).

109469

K9K

108208

K9K

12A

-

15

MEZCLA CARBURADA

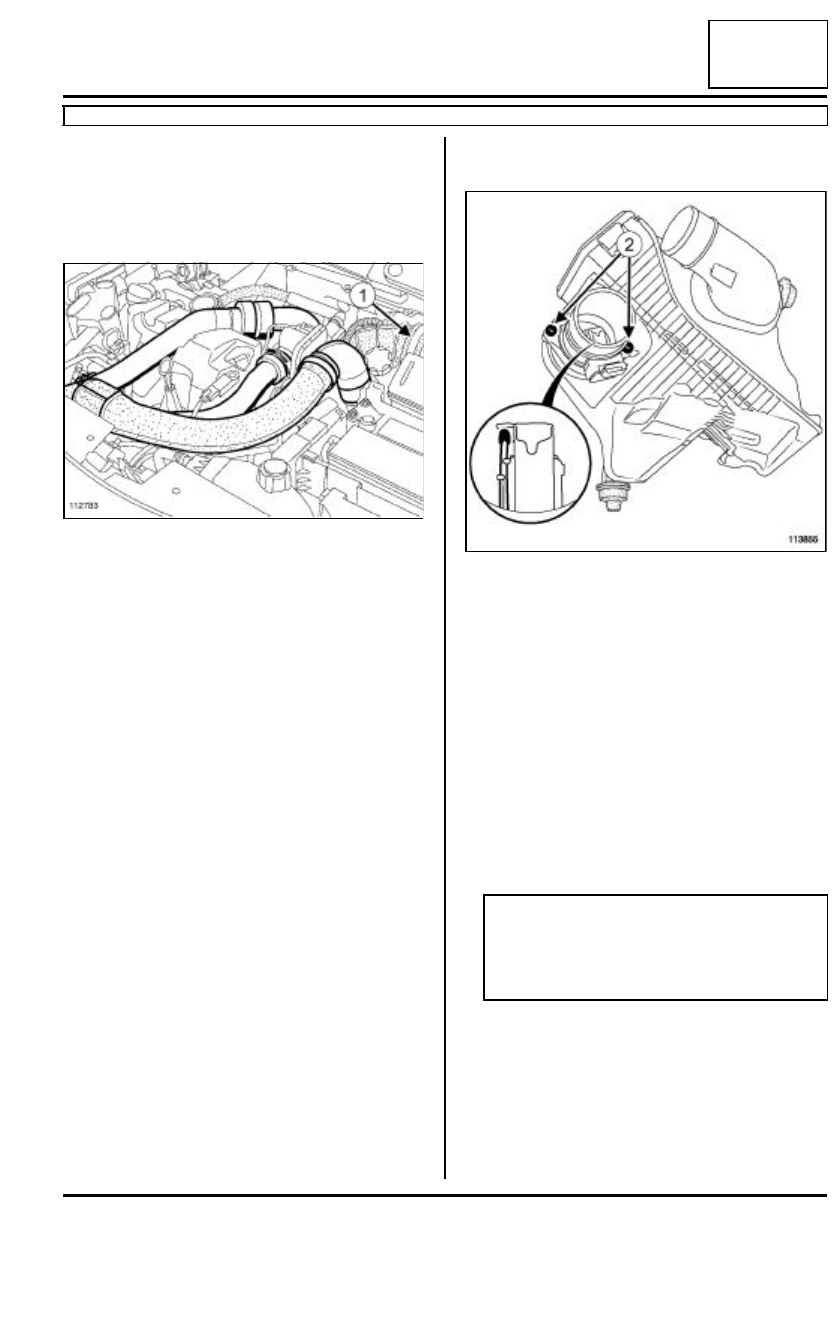

Caudalímetro de aire: Extracción - Reposición

K9K

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Aflojar la abrazadera (1) entre el conducto de aire y
el caudalímetro de aire.

Desconectar el conector del caudalímetro de aire.

Desencajar el conducto de aire y apartarlo.

Desconectar el conector del caudalímetro de aire.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (2) de fijación del caudalímetro de aire

en la carcasa del filtro de aire,

- el caudalímetro de aire.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el caudalímetro de aire,

- los tornillos de fijación del caudalímetro de aire.

II - ETAPA FINAL

Conectar el conector del caudalímetro de aire.

Colocar:

- el conducto de aire,

- la abrazadera entre el conducto de aire y el cauda-

límetro de aire.

112783

113855

Nota:

Vigilar para que no se deteriore la junta del cau-
dalímetro de aire.

Sustituirla si es necesario.

12A

-

16

MEZCLA CARBURADA

Caudalímetro de aire: Extracción - Reposición

K9K

12A

Conectar la batería (consultar Batería: Extracción -
Reposición).
