Renault Laguna-III. Руководство - часть 42

feux :

de route ......................................................... (page courante)

feux :

de brouillard .................................................. (page courante)

5.16

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

Jaune

ЗАДНИЕ ФоНАрИ: замена ламп

(продолжение)

Изнутри  отверните  три  винта 9,  затем

снаружи освободите блок фонарей, потя-

нув его назад, затем отсоедините патрон.
Замените перегоревшую лампу.

Модификация с кузовом

универсал

Со стороны багажного отделения, освобо-

дите боковой коврик.
Примечание: в зависимости от комплек-

тации  автомобиля,  может  быть  необхо-

димо снять дверь вещевого ящика A.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

A

9

10

11

12

13

10 Габаритные  огни/фонарь  стоп-сиг-

нала
Тип лампы: P21/5W.

11 Указатель поворотов

Тип лампы: PY21W.

12 Фонарь заднего хода

Тип лампы: P21W.

13 Задний противотуманный фонарь

Тип лампы: P21W.

répétiteurs latéraux

remplacement des lampes ............................ (page courante)

feux :

de plaque d’immatriculation .......................... (page courante)

Jaune

5.17

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

Répétiteurs latéraux (remplacement des lampes)

ЗАДНИЕ И БокоВыЕ ФоНАрИ: замена ламп

(продолжение)

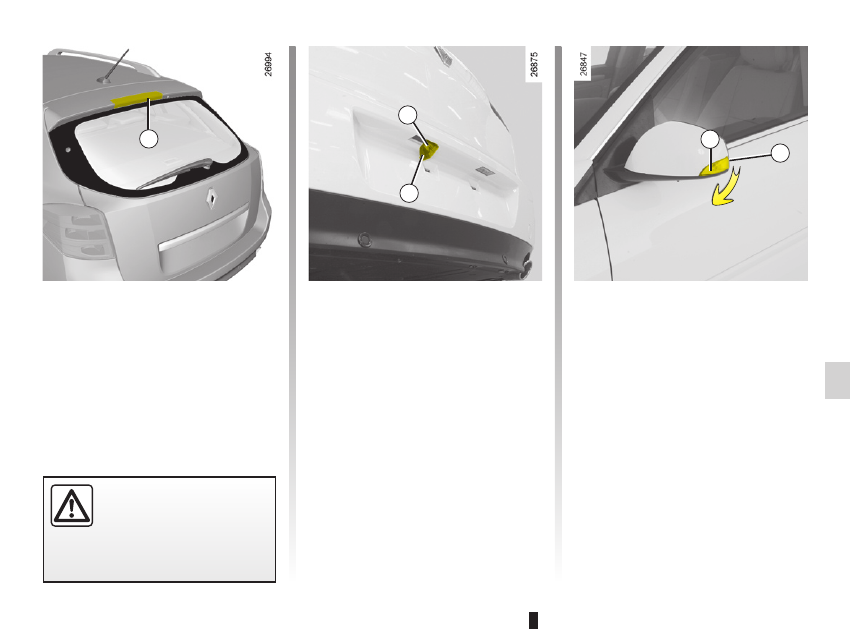

Боковые повторители

указателей поворота 18

Отсоедините  боковой  повторитель  ука-

зателя поворота 18 (при помощи инстру-

мента типа плоской отвертки установите

его в положение B, затем подвигайте бо-

ковой  повторитель  указателя  поворота

вперед-назад).
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

Фонари освещения номерного

знака 16

Отсоедините  плафон 16, нажав на фик-

сатор 17.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: цилиндрическая с конце-

вым цоколем C5W.

Модификации с кузовом седан

и универсал

Третий фонарь стоп-

сигнала 15

Обратитесь на сервисную станцию ком-

пании-производителя.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

15

16

17

18

B

plafonnier .................................................. (jusqu’à la fin de l’UD)

éclairage :

intérieur ............................................... (jusqu’à la fin de l’UD)

5.18

Eclairage intérieur : remplacement des lampes (X91 - B91 - K91 - Renault)

Jaune

Éclairage intérieur (remplacement des lampes)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

оСВЕЩЕНИЕ САлоНА: замена ламп

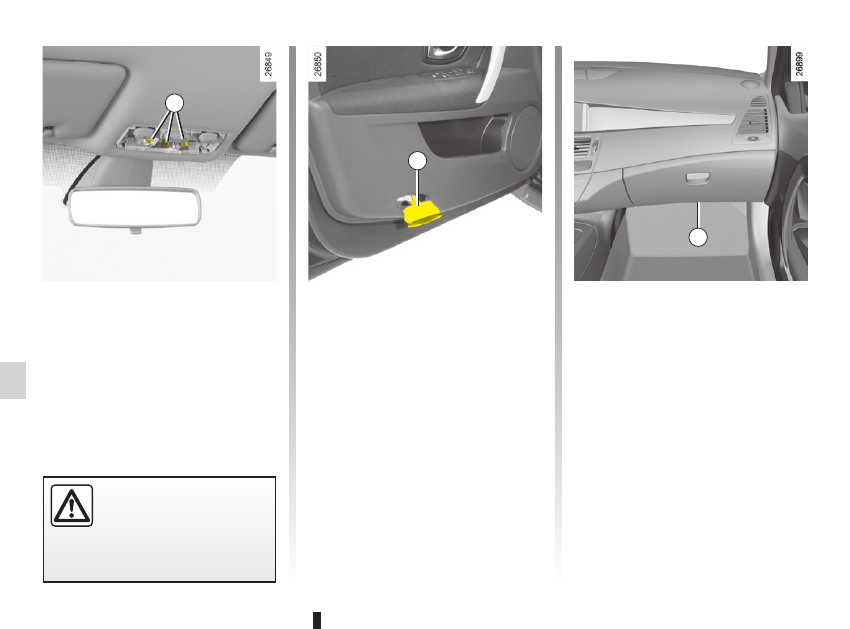

Плафон

С  помощью  инструмента  типа  плоской

отвертки отсоедините рассеиватель.
Извлеките перегоревшую лампу 1.
Тип лампы: W5W.

1

Передние фонари нижней

подсветки

Они расположены за приборной панелью

в нижней ее части.
Поверните патрон 3 на четверть оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

Фонари подсветки дверей

Отсоедините  плафон 2  с  помощью

инструмента типа плоской отвертки.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

2

3

Jaune

5.19

Eclairage intérieur : remplacement des lampes (X91 - B91 - K91 - Renault)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

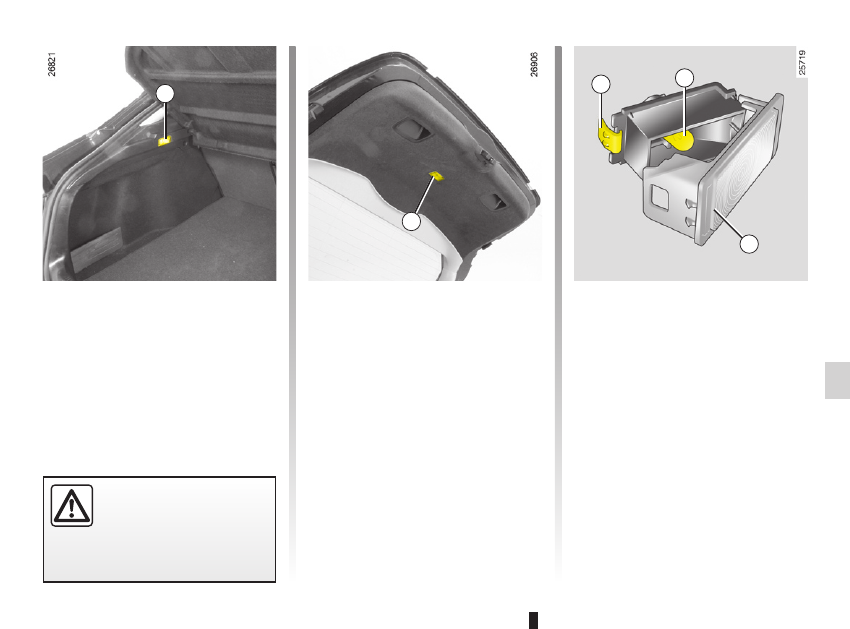

лампы освещения багажного

отделения

С  помощью  инструмента  типа  плоской

отвертки отсоедините фонари 4.

Отсоедините плафон.
Нажмите на фиксатор 5, чтобы отсоеди-

нить рассеиватель 7 и получить доступ к

лампе 6.
Тип лампы: W5W.

оСВЕЩЕНИЕ САлоНА: замена ламп

(продолжение)

4

4

5

6

7
