Renault Laguna-III. Руководство - часть 43

fusibles ..................................................... (jusqu’à la fin de l’UD)

5.20

Fusibles (X91 - B91 - K91 - Renault)

Jaune

Зажим 3

Извлеките  предохранитель  из  гнезда

при помощи пинцета 3, находящегося на

задней стенке вещевого ящика A.
Чтобы  извлечь  предохранитель  из  пин-

цета,  сдвиньте  его  в  сторону  (как  пока-

зано на рисунке).
Свободные гнезда для предохранителей

использовать не рекомендуется.

Fusibles

НЕИСПРАВНЫЙ

ИСПРАВНЫЙ

В соответствии с местным законода-

тельством и из предосторожности:
Рекомендуем  Вам  заранее  приобре-

сти на сервисной станции компании-

производителя запасной набор с ком-

плектом ламп и предохранителей.

Проверьте соответствующий

предохранитель  и  при  не-

обходимости

замените  его

обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-

нием  номинального  тока  может  вы-

звать  перегрев  электрической  сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

отделение предохранителей 2

При возникновении неисправности одного

из электроприборов, прежде всего, про-

верьте  соответствующие  предохрани-

тели.

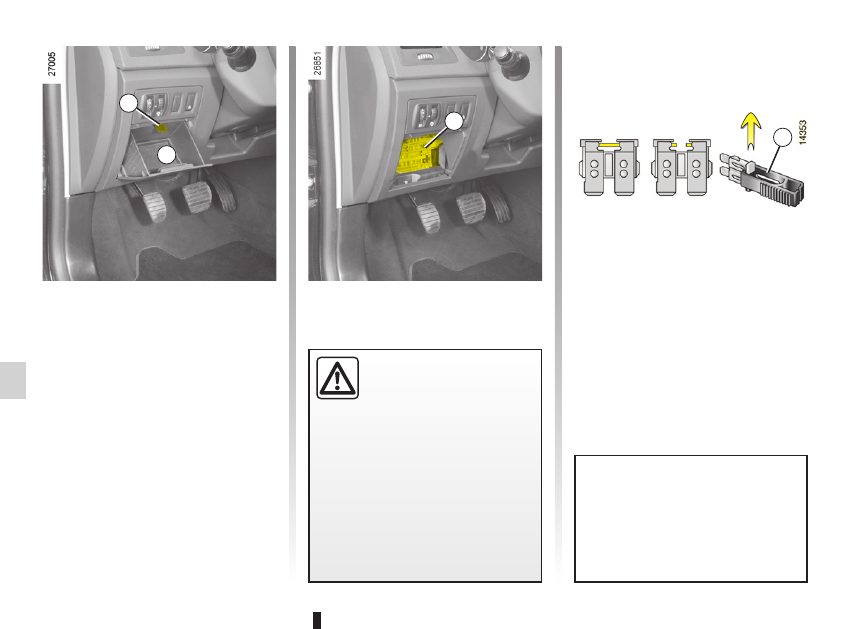

Откройте  вещевой  ящик A.  Нажмите  на

фиксатор 1,  чтобы  сдвинуть  его,  затем

потяните на себя, чтобы отсоединить.
В определении назначения предохрани-

телей Вам поможет этикетка с указанием

назначения  предохранителей  (см.  под-

робнее на следующей странице).

ПлАВкИЕ ПрЕДоХрАНИТЕлИ

3

1

2

A

Jaune

5.21

Fusibles (X91 - B91 - K91 - Renault)

ПлАВкИЕ ПрЕДоХрАНИТЕлИ

(продолжение)

Некоторые дополнительные приборы за-

щищены  предохранителями,  находящи-

мися в моторном отсеке вблоке A.
Тем  не  менее,  ввиду  затрудненного  до-

ступа рекомендуем Вам обращаться для

замены этих предохранителей на сервис-

ную станцию компании-производителя.

Символ

Назначение

Z

Освещение салона



Внутреннее зеркало заднего

вида

C

Электрообогрев  заднего

стекла

Ì

Звуковой сигнал



Безопасность детей

D

Указатель поворота



Электростеклоподъемники

ñ

Сиденья с подогревом

E

Стеклоочиститель  заднего

стекла

[

Люк крыши



Электрический стояночный

тормоз

Символ

Назначение

Ý

Питание  тягово-сцепного

устройства



Усилитель автомагнитолы

î

Автомагнитола

a

Щиток приборов

n

Устройства  адаптации  к

стилю вождения



Сиденья  с  электроприво-

дом

ë

Розетки  для  дополнитель-

ного оборудования

y

Вентиляция

t

Система  кондиционирова-

ния воздуха

Æ

Прикуриватель



Система отопления

H

Стеклоомыватели

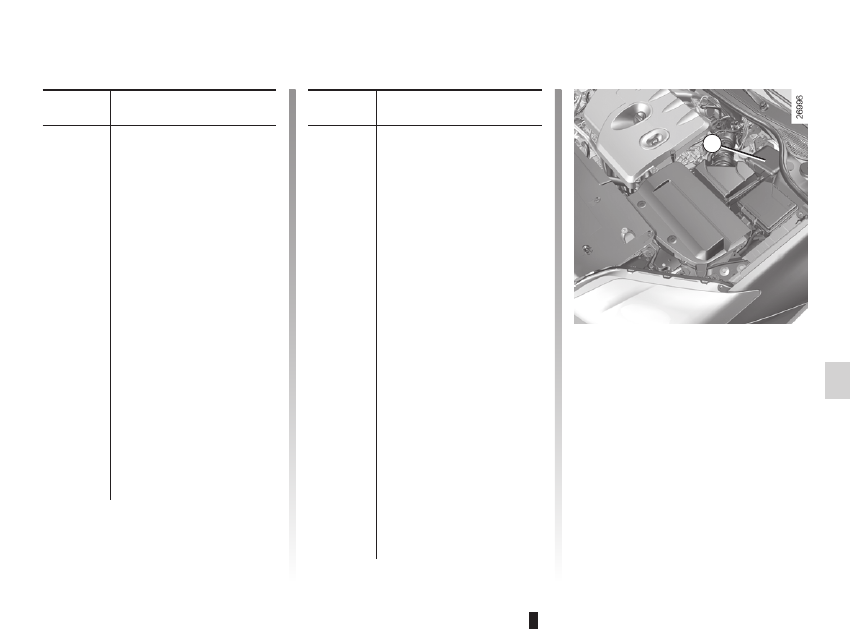

Назначение предохранителей (наличие предохранителей ЗАВИСИТ оТ коМПлЕкТАЦИИ АВТоМоБИлЯ)

A

batterie

dépannage .......................................... (jusqu’à la fin de l’UD)

5.22

Batterie : dépannage (X91 - B91 - K91 - Renault)

Jaune

Batterie

АккУМУлЯТорНАЯ БАТАрЕЯ: устранение неисправностей

При работе с аккумуляторной

батареей будьте осторожны,

так как в ней содержится рас-

твор серной кислоты. Не до-

пускайте  попадания  электролита  на

кожу и в глаза. Если это все же прои-

зойдет, тщательно промойте поражен-

ный  участок  большим  количеством

воды.
Во  избежание  взрыва  газов  не  ис-

пользуйте источники открытого огня,

искрения и нагревательные приборы

в непосредственной близости от акку-

муляторной батареи.
При работах в непосредственной бли-

зости от двигателя обратите внимание

на то что он может оказаться горячим.

А также помните, что вентилятор си-

стемы охлаждения может включиться

в любой момент.
Существует риск получить травму.

Во избежание искрения

–   Проверьте,  чтобы  потребители  элек-

троэнергии (плафоны освещения и т.

п.) были отключены перед отсоедине-

нием  или  подсоединением  аккумуля-

торной батареи.

–  При подсоединении или отсоединении

батареи от зарядного устройства сле-

дите за тем, чтобы оно было выклю-

чено.

–  Не  помещайте  металлические  пред-

меты на аккумуляторную батарею: это

может  привести  к  короткому  замыка-

нию между клеммами.

–  Чтобы  отсоединить  батарею,  подож-

дите не менее двадцати секунд после

выключения зажигания.

–  После  установки  тщательно  подсое-

дините провода аккумуляторной бата-

реи.

Jaune

5.23

Batterie : dépannage (X91 - B91 - K91 - Renault)

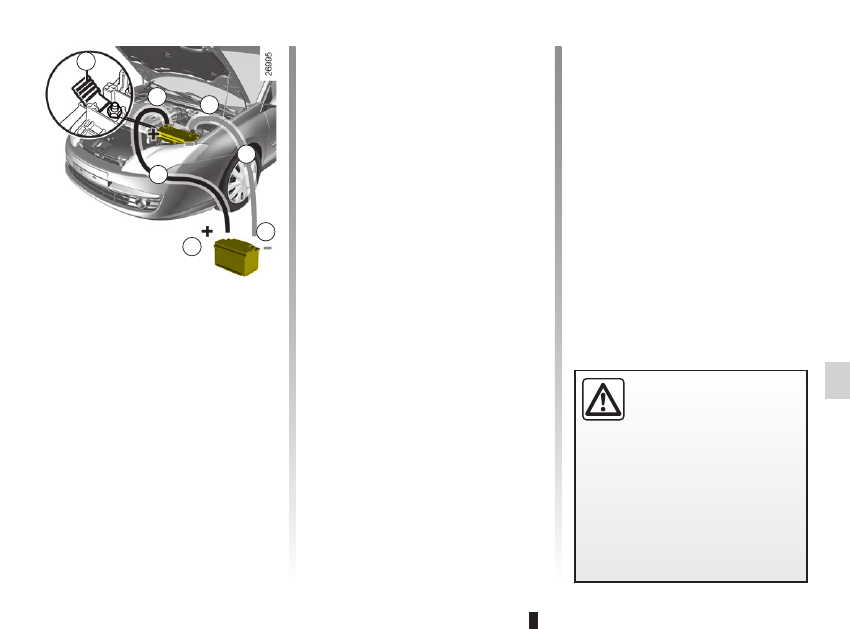

Подсоедините  плюсовой  провод A  к

держателю 1  вывода 2  (+),  а  затем  к

выводу ( + ) 3 заряженной батареи.
Подсоедините  минусовой  провод B  к

выводу (–) 4 заряженной батареи, а затем

к

выводу (–) 5 разряженной батареи.

Проверьте,  что  соединительные  прово-

да A  и B  не  соприкасаются  и  что  плю-

совой  провод A  не  имеет  контакта  с

какими-либо  металлическими  частями

автомобиля-донора.
Заведите  двигатель  автомобиля  как

обычно.  Как  только  он  заведется,  отсо-

едините  провода A  и B  в  обратном  по-

рядке

( 5 -  4 -  3 -  2 ).

Подсоединение зарядного

устройства

Зарядное устройство должно быть со-

вместимо с аккумуляторной батареей

с номинальным напряжением 12 В.
Необходимо сначала выключить зажига-

ние и отсоединить оба провода от выво-

дов батареи,

начиная с отрицательного

вывода.
Не отсоединяйте батарею при работаю-

щем  двигателе.

Следуйте  инструкции

изготовителя по эксплуатации заряд-

ного устройства.

Запуск двигателя от

аккумуляторной батареи

другого автомобиля

Если  для  запуска  двигателя  Вам  нужно

подключить  питание  от  батареи  другого

автомобиля,  приобретите  на  сервисной

станции  компании-производителя  соот-

ветствующие  провода  (обратите  внима-

ние на их сечение). Если они у Вас уже

есть, проверьте их состояние.
обе батареи должны быть одинакового

номинального  напряжения  12  В.

Емкость  (ампер-час,  А·ч)  заряженной

батареи должна быть в любом случае не

меньше, чем у разряженной батареи.
Убедитесь также, что оба автомобиля не

имеют между собой электрического кон-

такта (из-за возможности короткого замы-

кания при соединении положительных вы-

водов) и разряженная батарея правильно

подсоединена. Выключите зажигание на

Вашем автомобиле.
Запустите двигатель автомобиля, от ко-

торого выполняется заряд, и оставьте его

работать при средней частоте вращения

коленчатого вала двигателя.

АккУМУлЯТорНАЯ БАТАрЕЯ: устранение неисправностей

(продолжение)

2

3

4

5

A

B

Некоторые  аккумулятор-

ные  батареи  требуют  под-

заряда  по  особой  методике.

Проконсультируйтесь  по

этому  поводу  на  сервисной  станции

компании-производителя.
Избегайте источников искр вблизи ак-

кумуляторной батареи во избежание

взрыва и производите заряд батареи

в  хорошо  проветриваемом  помеще-

нии. Существует опасность получения

серьезных травм.

1
