КОНДИЦИОНЕР

Компрессор

62-8

62

СНЯТИЕ

Слейте хладагент R134а из системы при помощи заправочной станции.

Отсоедините аккумуляторную батарею.

Установите автомобиль на подъемник.

Снимите:
– подкрылок правой колесной арки;

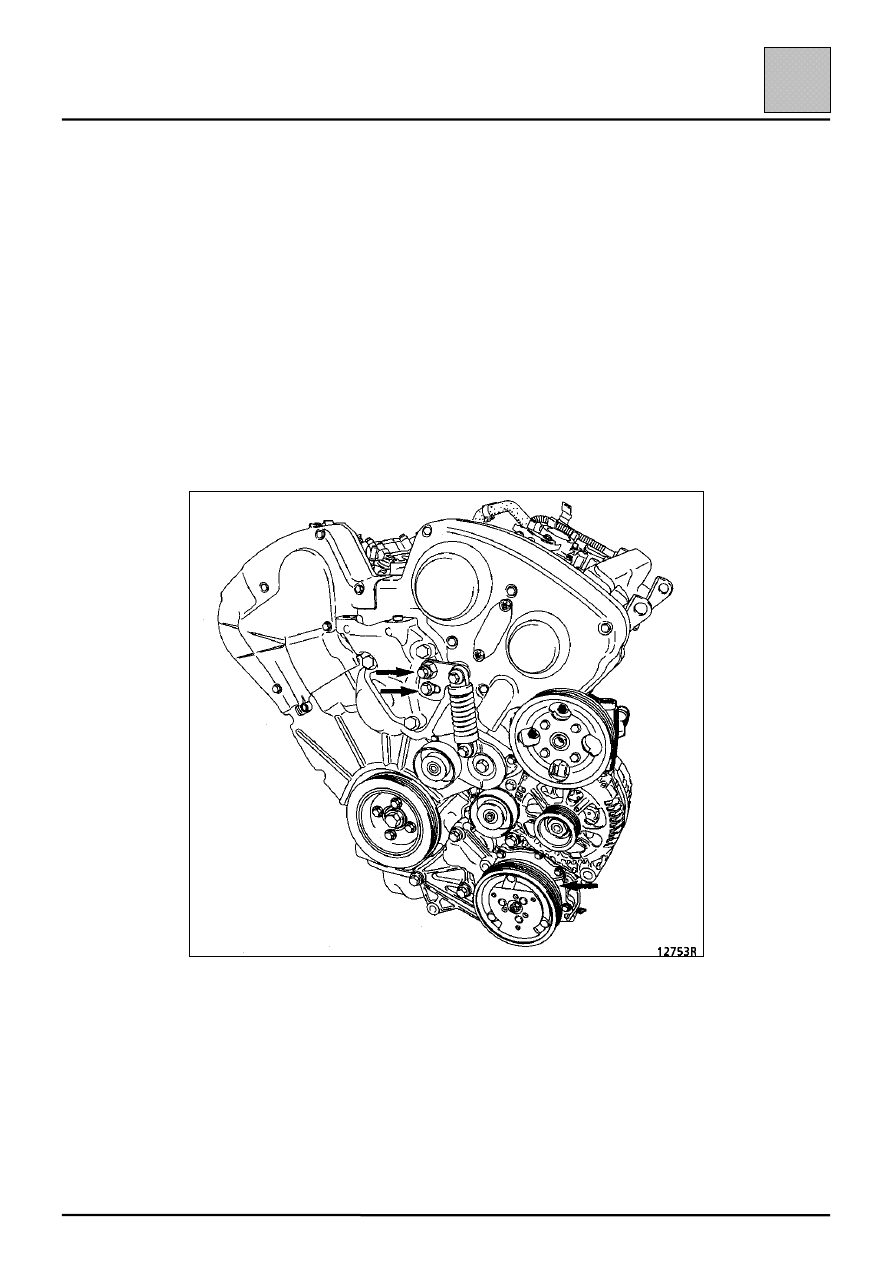

– болты крепления натяжителя ремня привода вспомогательного

оборудования (см. раздел 07);

– болты крепления трубопроводов к компрессору;
– задние болты крепления компрессора.

Отсоедините провод питания от муфты компрессора.

Снимите передние крепежные болты компрессора.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Установка ремня привода вспомогательного оборудования
производится, как указано в разделе 07.

Количество масла SP 10 в системе:

135 см

3

Количество хладагента R134а:

800 ± 25 г.

Лагуна

Сафран

N.T. 2958А

Х56Х - В54Х

Основное руководство: M.R. 302 или 307

ИНФРАКРАСНЫЕ ИЛИ

РАДИОЧАСТОТНЫЕ СИСТЕМЫ

БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

С ЕДИНЫМ ДЕКОДЕРОМ

ОТМЕНЯЕТ И ЗАМЕНЯЕТ ТЕХНИЧЕСКОЕ ОПИСАНИЕ 2725А, РЕФЕРАНС 77 11 193 204

77 11 294 200

ФЕВРАЛЬ 1998

Русское издание

Способы ремонта, рекомендованные изготовителем в
данном документе, установлены в соответствии с
техническими условиями, действующими на момент
составления документа.

Они могут меняться, если изготовитель будет вносить
изменения в производство различных узлов и аксессуаров
автомобилей своей марки.

Все авторские права принадлежат Рено.

Воспроизведение или перевод - даже частичные -
настоящего документа, а также использование системы
условной нумерации запасных частей запрещены без
предварительного письменного разрешения Рено.



Рено 1998

Оглавление

Стр.

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

ОБЩИЕ СВЕДЕНИЯ

82-1

РАСПОЗНАВАНИЕ ДАННОЙ СИСТЕМЫ

82-2

БЛОК-СХЕМА СИСТЕМЫ

82-3

ОПИСАНИЕ СИСТЕМЫ

82-4

ПРИНЦИП ДЕЙСТВИЯ

82-6

ЗАМЕНА ГОЛОВКИ КЛЮЧА

82-7

ПОРЯДОК РЕСИНХРОНИЗАЦИИ

82-7

ЗАМЕНА ТОЛЬКО ДЕКОДЕРА

82-8

КОНФИГУРАЦИИ

82-8

ПРОГРАММИРОВАНИЕ ДЕКОДЕРА

82-9

КОМПЛЕКТНАЯ ЗАМЕНА

82-10

ЗАМЕНА КОМПЬЮТЕРА ВПРЫСКА

82-13

ЗАМЕНА ЭЛЕКТРОННОГО БЛОКА КОДОВОГО
ЭЛЕКТРОКЛАПАНА

82-13

ОСОБЫЕ ЗАМЕЧАНИЯ ОТНОСИТЕЛЬНО ПРОВЕРКИ
КОНТРОЛЬНОГО КОМПЬЮТЕРА ВПРЫСКА

82-13

ДЕКОДИРОВАНИЕ

82-14

ОСОБЫЕ ЗАМЕЧАНИЯ ОТНОСИТЕЛЬНО ПРОВЕРКИ
КОНТРОЛЬНОГО КОДОВОГО ЭЛЕКТРОКЛАПАНА

82-15

НЕИСПРАВНОСТЬ СИСТЕМЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ

82-15

ПОРЯДОК ВВОДА АВАРИЙНОГО КОДА

82-16

ПОДКЛЮЧЕНИЕ ДЕКОДЕРА

82-18

СХЕМА

82-19

ОБОЗНАЧЕНИЯ

82-20

ДИАГНОСТИКА

82-20

ДИАГНОСТИКА - ВВЕДЕНИЕ

82-21

ДИАГНОСТИКА - РЕКОМЕНДАЦИИ

82-22

ДИАГНОСТИКА - КАРТОЧКА ДИАГНОСТИЧЕСКОГО
ПРИБОРА XR25

82-23

ДИАГНОСТИКА - ПРЕДСТАВЛЕНИЕ БАРГРАФОВ

82-24

ДИАГНОСТИКА - ИНТЕРПРЕТАЦИЯ БАРГРАФОВ XR25

82-25

ДИАГНОСТИКА - ЖАЛОБЫ ВЛАДЕЛЬЦА АВТОМОБИЛЯ
(

БЕНЗИНОВЫЕ ИЛИ ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ С НЕПОСРЕДСТВЕННЫМ

ВПРЫСКОМ)

82-37

ДИАГНОСТИКА - АЛГОРИТМЫ ПОИСКА НЕИСПРАВНОСТЕЙ
(

БЕНЗИНОВЫЕ ИЛИ ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ С НЕПОСРЕДСТВЕННЫМ

ВПРЫСКОМ

)

82-38

ДИАГНОСТИКА - ЖАЛОБЫ ВЛАДЕЛЬЦА АВТОМОБИЛЯ
(

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ С КОДОВЫМ ЭЛЕКТРОКЛАПАНОМ

)

82-47

ДИАГНОСТИКА - АЛГОРИТМЫ ПОИСКА НЕИСПРАВНОСТЕЙ
(

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ С КОДОВЫМ ЭЛЕКТРОКЛАПАНОМ)

82-48

ДИАГНОСТИКА - ЖАЛОБЫ ВЛАДЕЛЬЦА АВТОМОБИЛЯ 82-57
(

КНОПКА ЦЕНТРАЛЬНОГО ЗАМКА ДВЕРЕЙ - ИК / РЧ ПЕРЕДАТЧИК

СИСТЕМЫ ДУ

)

ДИАГНОСТИКА - ДИАГНОСТИЧЕСКИЕ КАРТОЧКИ

82-58

ДИАГНОСТИКА - ПРОВЕРКА СООТВЕТСТВИЯ

82-64

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ

82-69

82-1

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

ОБЩИЕ СВЕДЕНИЯ

Автомобили "Сафран" и "Лагуна"
оборудованы единым декодером, который
обеспечивает управление следующими
функциями:
-  блокировкой запуска двигателя с

помощью системы опознавания ключа
(называемой системой блокировки
запуска двигателя с кодовым ключом);

-  запиранием/отпиранием дверей с

помощью инфракрасной (ИК) или
радиочастотной (РЧ) системы
дистанционного управления (ДУ).

Система блокировки запуска двигателя

В головку каждого ключа от автомобиля
встраивается кодовая электронная
микросхема, независимая от функции
дистанционного управления (которая
работает без элементов питания).

При включении зажигания антенное кольцо
вокруг замка зажигания запрашивает и
воспринимает код, излучаемый ключом, и
передает его в декодер.

Если декодер опознает данный код,
двигатель может быть запущен.

Система блокировки запуска двигателя
активируется через несколько секунд после
извлечения ключа из замка зажигания, что
подтверждается миганием красной
сигнальной лампы, расположенной на
приборном щитке или на кнопке
центрального замка дверей (в зависимости
от автомобиля).

В случае неисправности в системе
опознавания ключа необходимо ввести
аварийный код:

-  либо с помощью диагностического

прибора XR25 (для всех исполнений),

-  либо с помощью кнопки центрального

замка дверей и красной сигнальной
лампы блокировки запуска двигателя
(возможно только на автомобилях,
оборудованных декодером старого
поколения с реферансом:
77 00 416 293).

Аварийный код можно получить в местном
представительстве РЕНО.

Если автомобиль оборудован устройством
блокировки этого поколения (только
автомобили с декодером, реферанс
77 00 416 293), то механик, производящий
ремонт, должен сообщить клиенту
конфиденциальный код (противоугонная
система включается автоматически через
10 минут после выключения зажигания в
ходе ремонта). После этого клиент сможет
разблокировать автомобиль
самостоятельно.

Если автомобиль оборудован декодером,
реферанс 77 00 421 261, то ввод кода
позволит клиенту доехать до мастерской.
Механик, производящий ремонт, должен
сообщить клиенту, что противоугонная
система включится автоматически через
10 минут после выключения зажигания.
Самостоятельно клиент разблокировать
автомобиль не может.

ПРИМЕЧАНИЕ:

Данная система может быть установлена и
на бензиновый, и на дизельный двигатели.

Бензиновые и дизельные двигатели с
непосредственным впрыском (пример:
F9Q): блокировка запуска двигателя
осуществляется компьютером впрыска.

Дизельные двигатели с кодовым
электроклапаном: блокировка запуска
двигателя осуществляется кодовым
электроклапаном (на топливном насосе).

ВНИМАНИЕ: автомобили "Лагуна",
оборудованные двигателями F9Q или
L7X, и все бензиновые автомобили
"Сафран" оснащаются специальным
компьютером впрыска, который
работает только после его
кодирования.
