КОНДИЦИОНЕР

Конденсор

62-1

62

СНЯТИЕ

Установите автомобиль на подъемник.

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из системы.

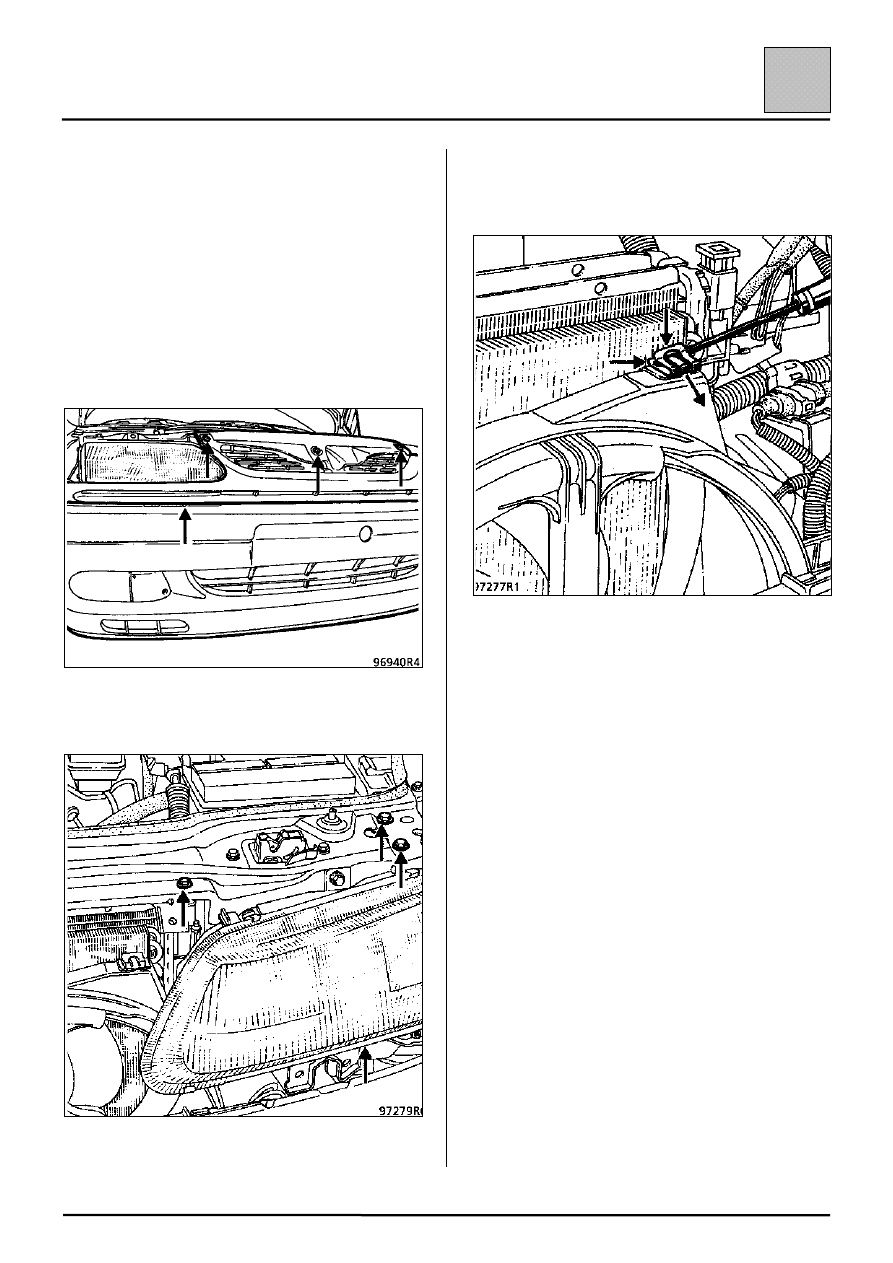

Снимите:
– подкрылки;
– бампер;
– решетку радиатора и соединительную скобу

поперечины крепления фар;

– верхнюю поперечину крепления фар;

– держатели конденсора;
– скобы крепления группы электровентиляторов

к радиатору;

– болты крепления ресивера-осушителя к блоку

радиатор – конденсор;

– болт крепления трубопроводов к конденсору.

Отсоедините разъем трехфункционального реле
давления.

Отодвиньте агрегаты в сторону и извлеките
конденсор.

Установите заглушки для предотвращения
попадания влаги в контур.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

Создайте разрежение, затем заправьте систему
хладагентом R134a при помощи заправочной
станции.

ВАЖНОЕ ЗАМЕЧАНИЕ: при замене конденсора
добавьте 30 мл масла P.A.G. SP10
(+ количество, собранное при сливе).

Количество хладагента R134a: 800 ± 25 г.

КОНДИЦИОНЕР

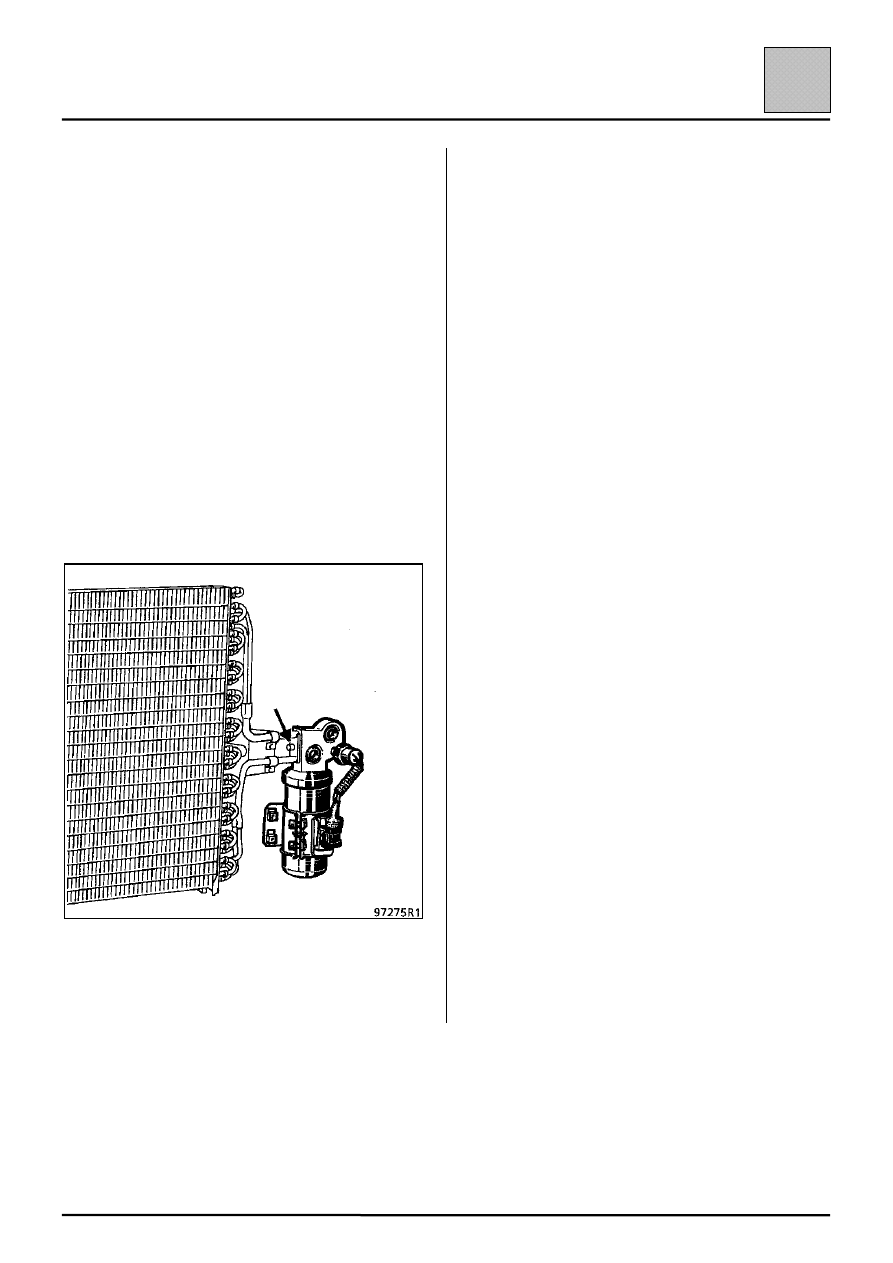

Ресивер-осушитель

62-2

62

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Установите автомобиль на подъемник.

Слейте хладагент R134a из системы.

Снимите:
– подкрылки;
– бампер;
– болт крепления трубопроводов к ресиверу-

осушителю.

Установите заглушки в отверстия.

Отсоедините разъем трехфункционального реле
давления.

Снимите:
– болт крепления ресивера-осушителя к

конденсору;

– болты крепления ресивера-осушителя к блоку

радиатор - конденсор.

Извлеките ресивер-осушитель через низ.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

Создайте разрежение, затем заправьте систему
хладагентом R134a при помощи заправочной
станции.

ВАЖНОЕ ЗАМЕЧАНИЕ: при замене ресивера-
осушителя добавьте 15 мл масла P.A.G. SP10.

Количество хладагента R134а: 800 ± 25 г.

Ресивер-осушитель подлежит замене в случае
нарушения герметичности какого-либо элемента
или после вскрытия контура и доступа в него
воздуха в течение более чем 10 минут.

КОНДИЦИОНЕР

Редуктор

62-3

62

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1410

Приспособление для разъединения
соединений

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из системы.

Отсоедините:
– крепления подводящих топливопроводов;
– трубопроводы высокого давления на

внутренней стороне крыла.

Снимите электромагнитный клапан опорожнения
абсорбера и его лапку крепления.

Снимите:
– хомут трубопровода низкого давления;
– гайку крепления трубопроводов к чашке

переднего брызговика.

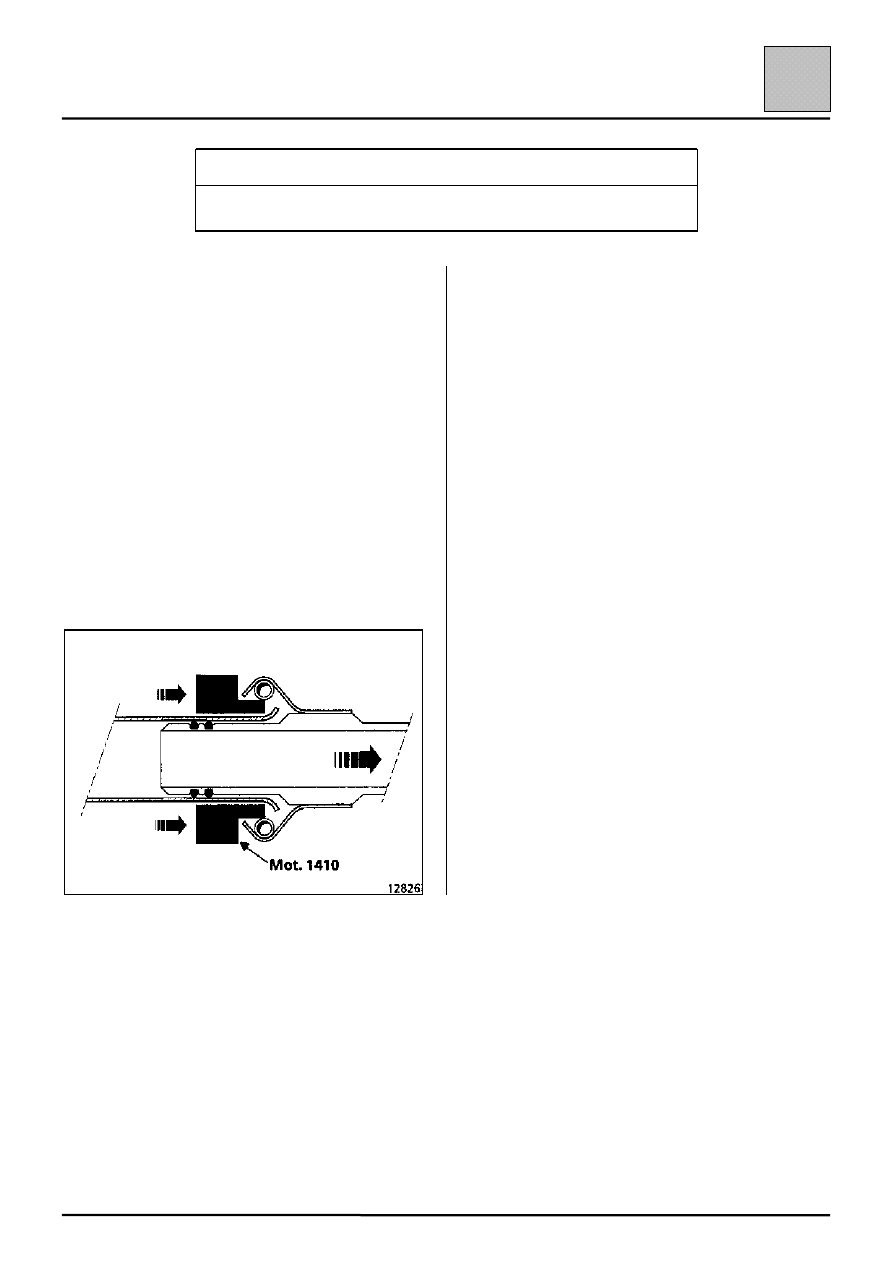

Отсоедините трубопроводы высокого и низкого
давления при помощи приспособления Mot. 1410.

Снимите болт крепления трубопроводов к
редуктору.
Установите заглушки в отверстия.
Снимите два болта крепления редуктора к
испарителю.

ПРИМЕЧАНИЕ: болты очень хрупкие, перед
отворачиванием сначала строньте их с места.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

Создайте разрежение, затем заправьте систему
хладагентом R134a при помощи заправочной
станции.

Количество хладагента R134a: 800

)))) 25 г.
