РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-4

36

УСТАНОВКА

При установке нового рулевого механизма
установите наконечники рулевых тяг в
положения, отмеченные при снятии.

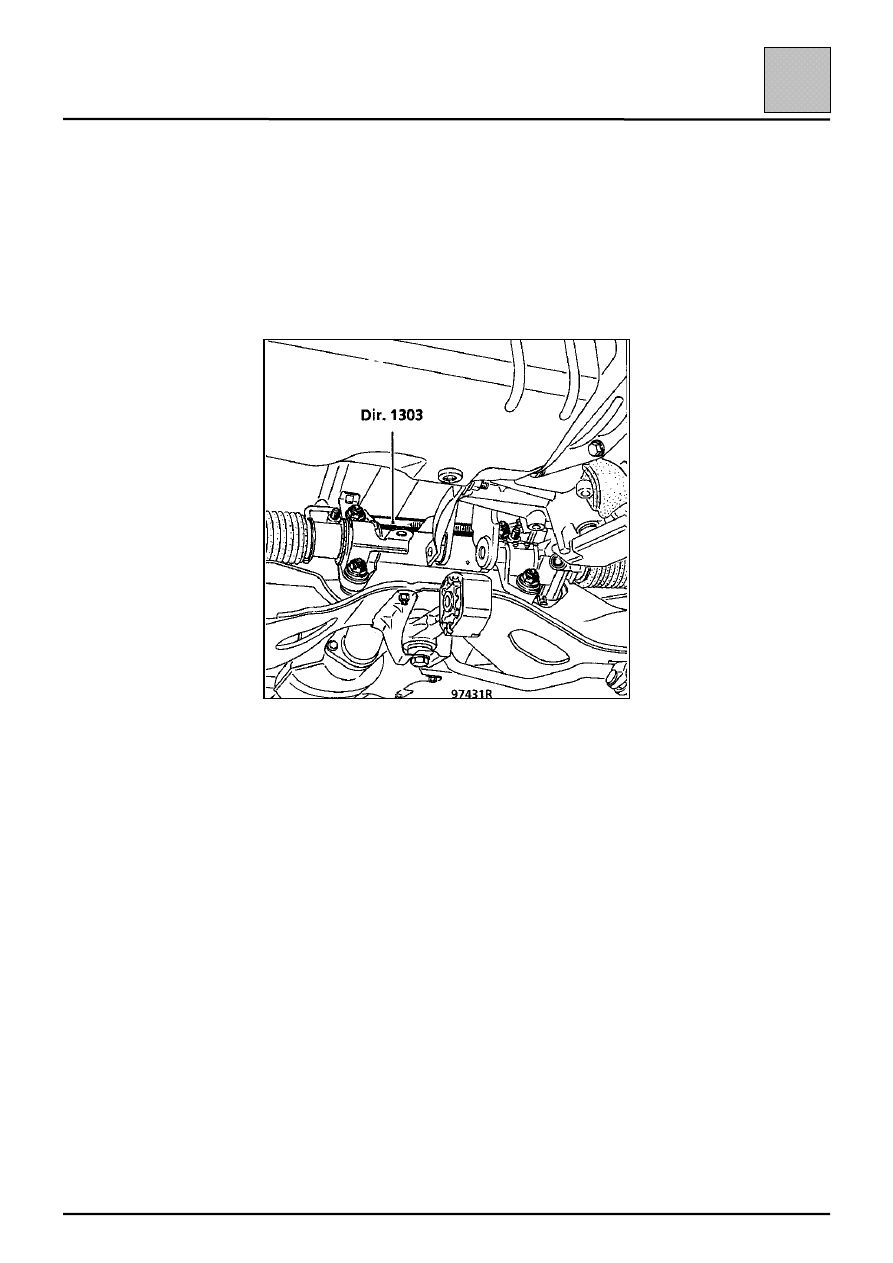

Установите приспособление Dir. 1303 для
регулировки положения рулевого механизма на
подрамнике.

Установите рулевой механизм и затяните четыре
крепежных гайки требуемым моментом
(приспособление Dir. 1303 все еще установлено
на автомобиле).

ПРИМЕЧАНИЕ: замените гайки крепления
рулевого механизма.

РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-5

36

При каждом снятии замените болты крепления
подрамника двигателя. Строго соблюдайте
моменты затяжки болтов и гаек.

Не нарушайте разводку проводки АБС.

Для исключения риска возникновения
неисправностей обязательно убедитесь в
надежности соединения разъемов.

Для облегчения установки защитного чехла на
кузов автомобиля прикрепите его к хвостовику
приводной шестерни рулевого механизма.

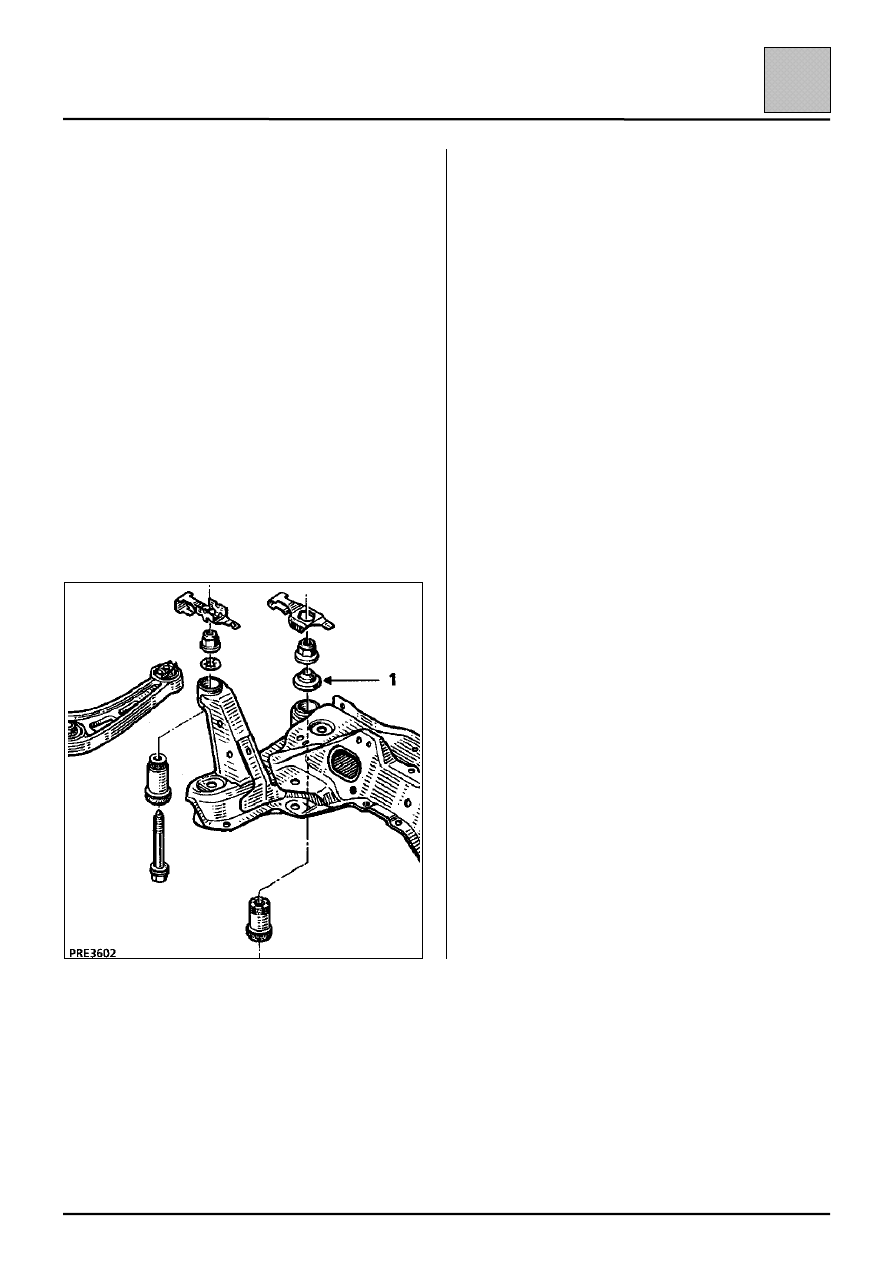

ПРИМЕЧАНИЕ: установка узла подрамник –
передний мост на кузов обеспечивается двумя
установочными шайбами (1) на задних
креплениях подрамника.

Обязательно убедитесь, что они установлены
правильно. Начинайте затяжку деталей
крепления подрамника с левой задней точки
крепления (контрольная точка).

Установка производится в порядке, обратном
снятию.

Не забудьте установить тепловой экран.

Заполните бачок на 3/4 маслом.

При работающем двигателе медленно поверните
рулевое колесо от упора до упора.

Проверьте:
– герметичность контура и долейте масло;
– углы установки передних колес и

отрегулируйте схождение.

РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-6

36

КОМПЬЮТЕР

Он расположен под сидением переднего пассажира. Чтобы снять его,
необходимо произвести следующие действия:
–

переместите сидение в переднее крайнее положение;

–

снимите коврик (два зажима);

–

снимите пластмассовую крышку;

–

отсоедините разъем.

Установка производится в порядке, обратном снятию.

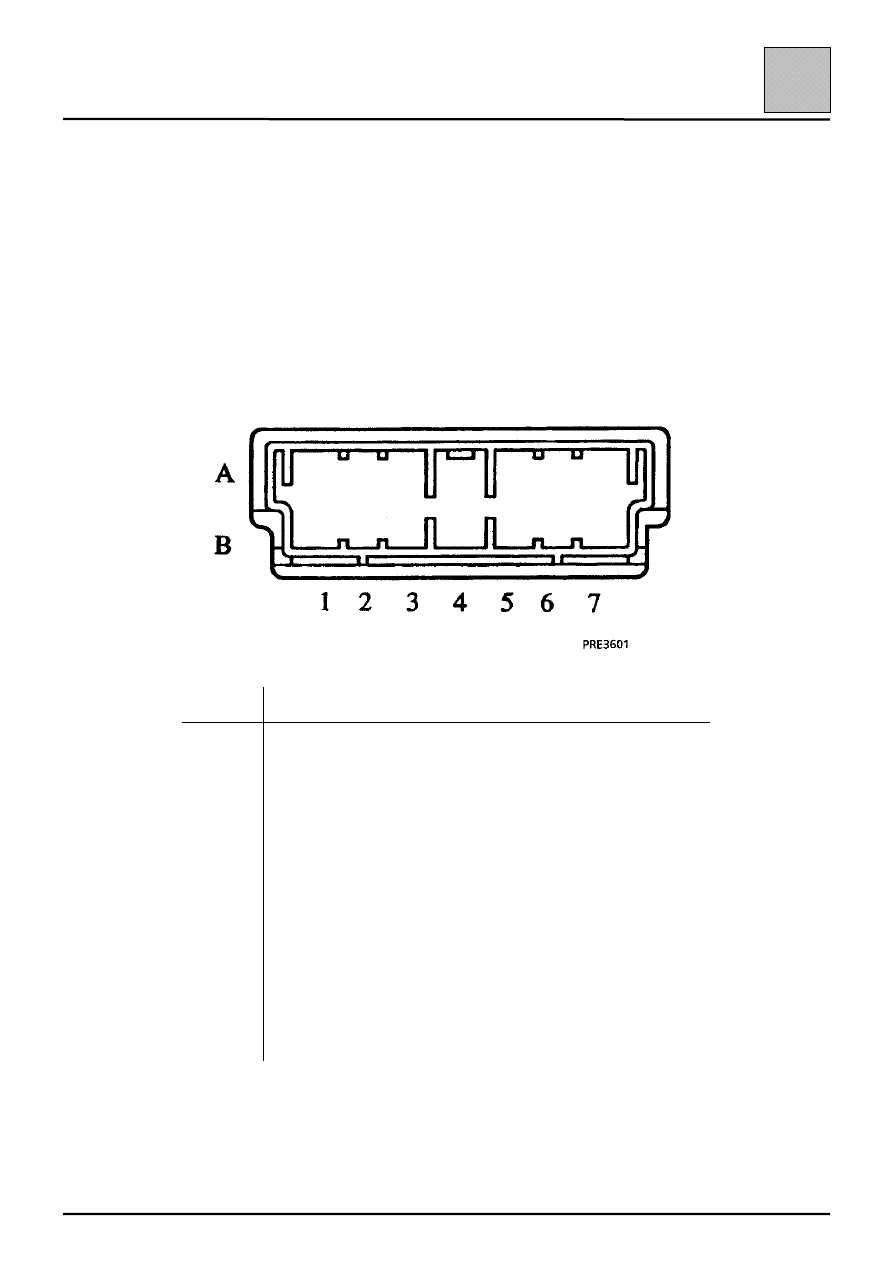

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

13-контактный разъем черного цвета.

Контакт

Назначение

А1

Диагностическая линия К

А2

Диагностическая линия L

A3

Вход сигнала частоты оборотов двигателя

А5

Выход «+» электромагнитного клапана приводного механизма
адаптивного рулевого усилителя

А6

Выход «

*» электромагнитного клапана приводного механизма

адаптивного рулевого усилителя

А7

«+» электропитание («+» после замка зажигания)

В1

Ввод сигнала скорости

В2

Не подключен

ВЗ

Вывод сигнальной лампы неисправности или речевого
синтезатора

В4

Не подключен

В5

Не подключен

В6

Не подключен

В7

«

*» электропитание (электрическая масса)

РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-7

36

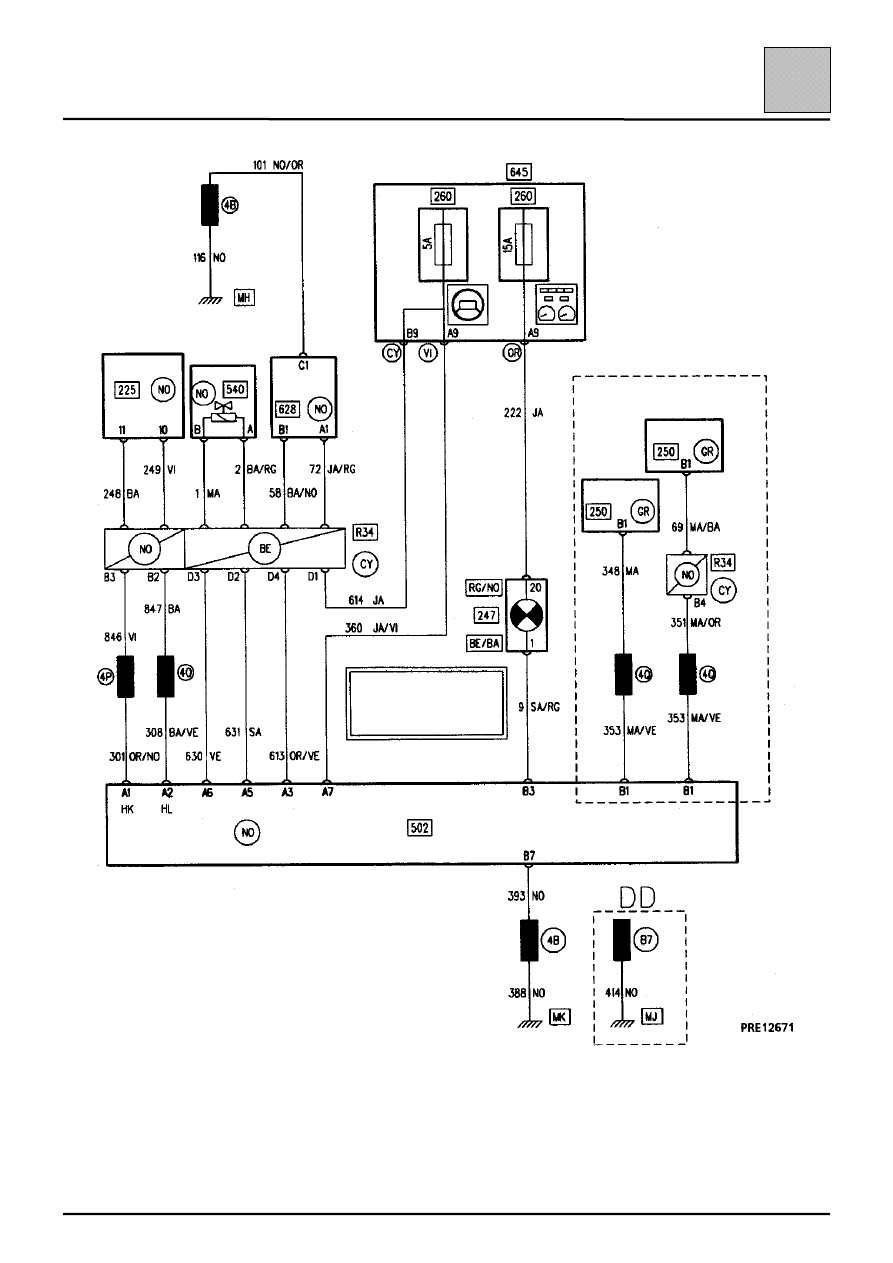

ЭЛЕКТРОСХЕМА

СПЕЦИФИКАЦИЯ
225

Диагностический разъем.

247

Щиток приборов.

250

Датчик скорости.

260

Блок предохранителей.

502

Компьютер адаптивного усилителя рулевого
управления.

540

Приводной механизм адаптивного усилителя
рулевого управления.

628

Датчик скорости адаптивного усилителя рулевого
управления.

645

Коммутационный блок в салоне.

R34 Разъем жгута проводов между двигателем и щитком

приборов.
