СИСТЕМА ВПРЫСКА

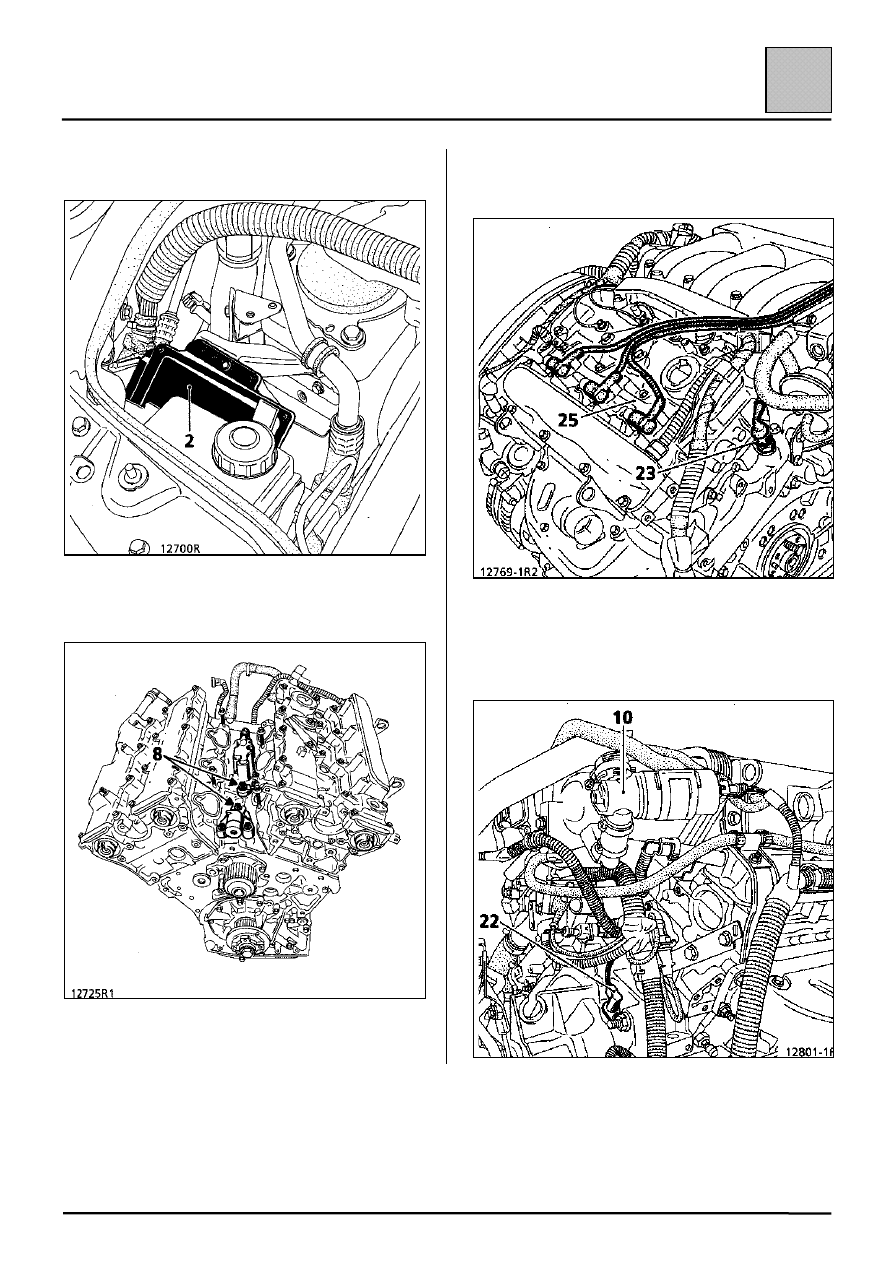

Расположение элементов

17-7

17

2

Компьютер впрыска.

8

Датчик детонации.

23 Датчик температуры охлаждающей жидкости.
25 Катушки зажигания.

10 Электромагнитный клапан регулирования

холостого хода.

22 Датчик ВМТ.

СИСТЕМА ВПРЫСКА

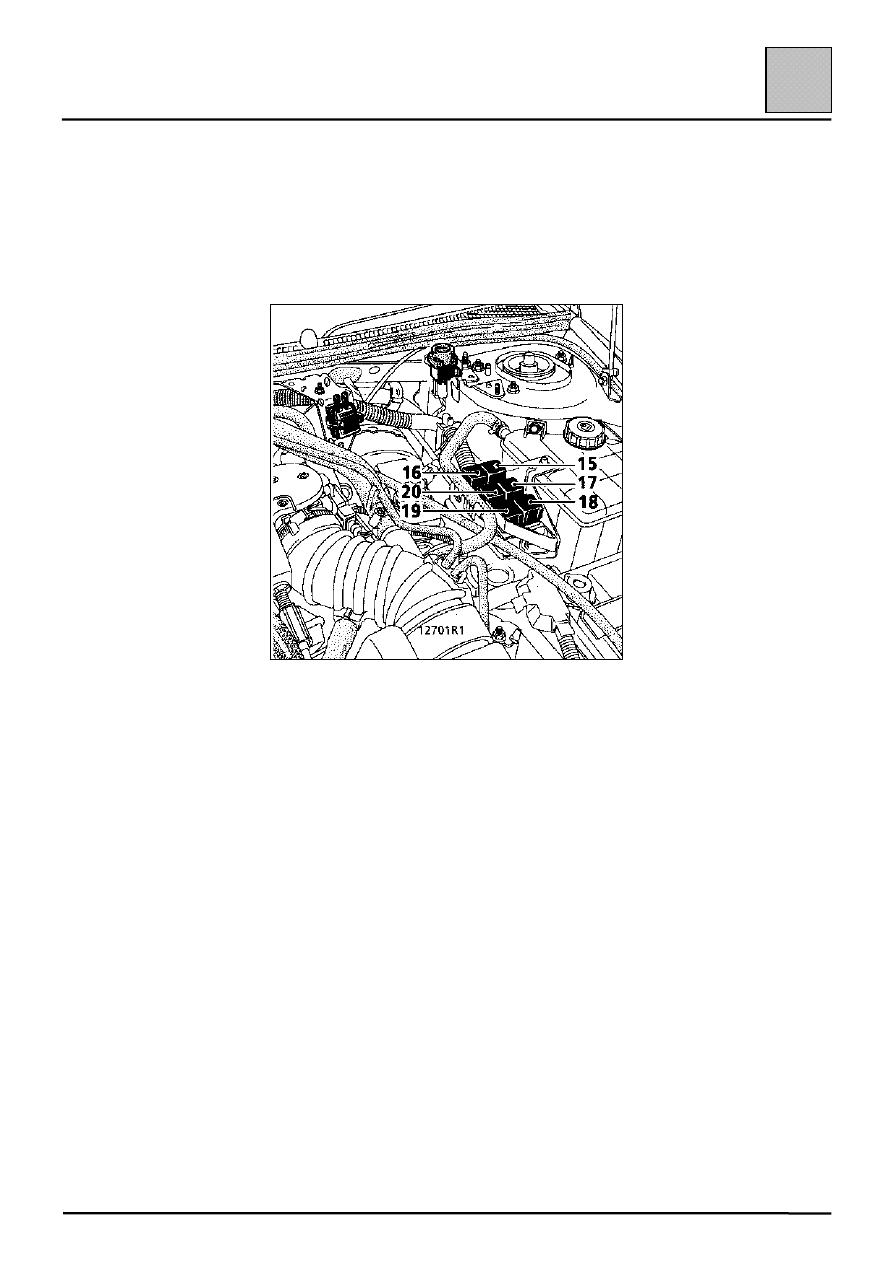

Расположение элементов

17-8

17

19 Реле блокировки.
18 Реле топливного насоса.
17 Реле обогрева кислородного датчика.
20 Реле катушек зажигания.
15 Реле системы предотвращения перегрева

двигателя.

16 Реле фонарей заднего хода.

СИСТЕМА ВПРЫСКА

Работа системы электронной блокировки

запуска двигателя

17-9

17

На автомобиле установлена система электронной блокировки запуска двигателя второго поколения, для
обеспечения работы которой НЕОБХОДИМО, чтобы в компьютер впрыска был введен код данной системы.

ЗАМЕНА КОМПЬЮТЕРА ВПРЫСКА

Поставляемые в запчасти компьютеры не закодированы. После установки нового компьютера необходимо
ввести в него код автомобиля, затем проверить, что система электронной блокировки запуска двигателя
работоспособна.

Для этого включите на несколько секунд зажигание и затем выключите его.

ПРОВЕРКА РАБОТЫ СИСТЕМЫ ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Извлеките ключ из замка зажигания; через 10 секунд должна начать мигать красная сигнальная лампа
системы блокировки запуска двигателя (для проверки невозможности запуска двигателя см. Техническую
ноту 2725А).

ТЕСТИРОВАНИЕ НЕЗАКОДИРОВАННОГО КОМПЬЮТЕРА ВПРЫСКА, ВЗЯТОГО СО СКЛАДА (Лучше
всего не выполнять эту операцию)

ВАЖНО: перед тестированием компьютера впрыска введите в его программу код системы электронной
блокировки запуска двигателя. После тестирования обязательно раскодируйте компьютер перед тем, как
вернуть его на склад. Если этого не сделать, то эксплуатация компьютера будет невозможна. К
выполнению этой операции допускаются работники, прошедшие специальную подготовку. Чтобы
раскодировать компьютер, обратитесь к Технической ноте 2725А.

ЗАКОДИРОВАННЫЙ КОМПЬЮТЕР, УСТАНОВЛЕННЫЙ НА АВТОМОБИЛЕ С СИСТЕМОЙ
ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ, НЕ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ
ТЕСТИРОВАНИЯ НА ДРУГОМ АВТОМОБИЛЕ НЕЗАВИСИМО ОТ ТОГО, УСТАНОВЛЕНА ЛИ НА НЕМ
СИСТЕМА ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ ИЛИ НЕТ.

СИСТЕМА ВПРЫСКА

Сигнальная лампа неисправности впрыска

17-10

17

СИГНАЛЬНАЯ ЛАМПА НЕИСПРАВНОСТИ ВПРЫСКА ЗАГОРАЕТСЯ НА ЩИТКЕ ПРИБОРОВ
В СЛЕДУЮЩИХ СЛУЧАЯХ

#### Автомобиль с неактивированной системой электронной блокировки запуска двигателя

При включении зажигания сигнальная лампа загорается постоянным светом на 3 секунды и затем
гаснет.

При отпирании дверей красная сигнальная лампа системы электронной блокировки запуска двигателя,
которая до этого мигала, гаснет. При включении зажигания она загорается постоянным светом на 3
секунды и затем гаснет.

#### Автомобиль с активированной системой электронной блокировки запуска двигателя

При включении зажигания компьютер не идентифицирует код и двигатель автомобиля нельзя запустить.
Сигнальная лампа впрыска загорается постоянным светом на 3 секунды и затем гаснет.

До включения зажигания красная сигнальная лампа системы электронной блокировки запуска двигателя
мигает. При включении зажигания она начинает мигать с удвоенной частотой.

Если в системе электронной блокировки запуска двигателя обнаружена неисправность при работающем
двигателе, сигнальная лампа впрыска мигает в диапазоне частоты вращения коленчатого вала
двигателя от холостых оборотов до приблизительно 1500 об/мин.

#### Неисправность элементов системы впрыска

Сигнальная лампа загорается при неисправности следующих элементов:
– датчик абсолютного давления;
– потенциометр положения дроссельной заслонки;
– инжекторы;
– датчик детонации;
– электромагнитный клапан регулирования холостого хода.
