СИСТЕМЫ ПУСКА И ЗАРЯДКИ

Стартер

16-3

16

ИДЕНТИФИКАЦИЯ

АВТОМОБИЛЬ

ДВИГАТЕЛЬ

СТАРТЕР

X56V

L7X

VALEO D7R17

СИСТЕМЫ ПУСКА И ЗАРЯДКИ

Стартер

16-4

16

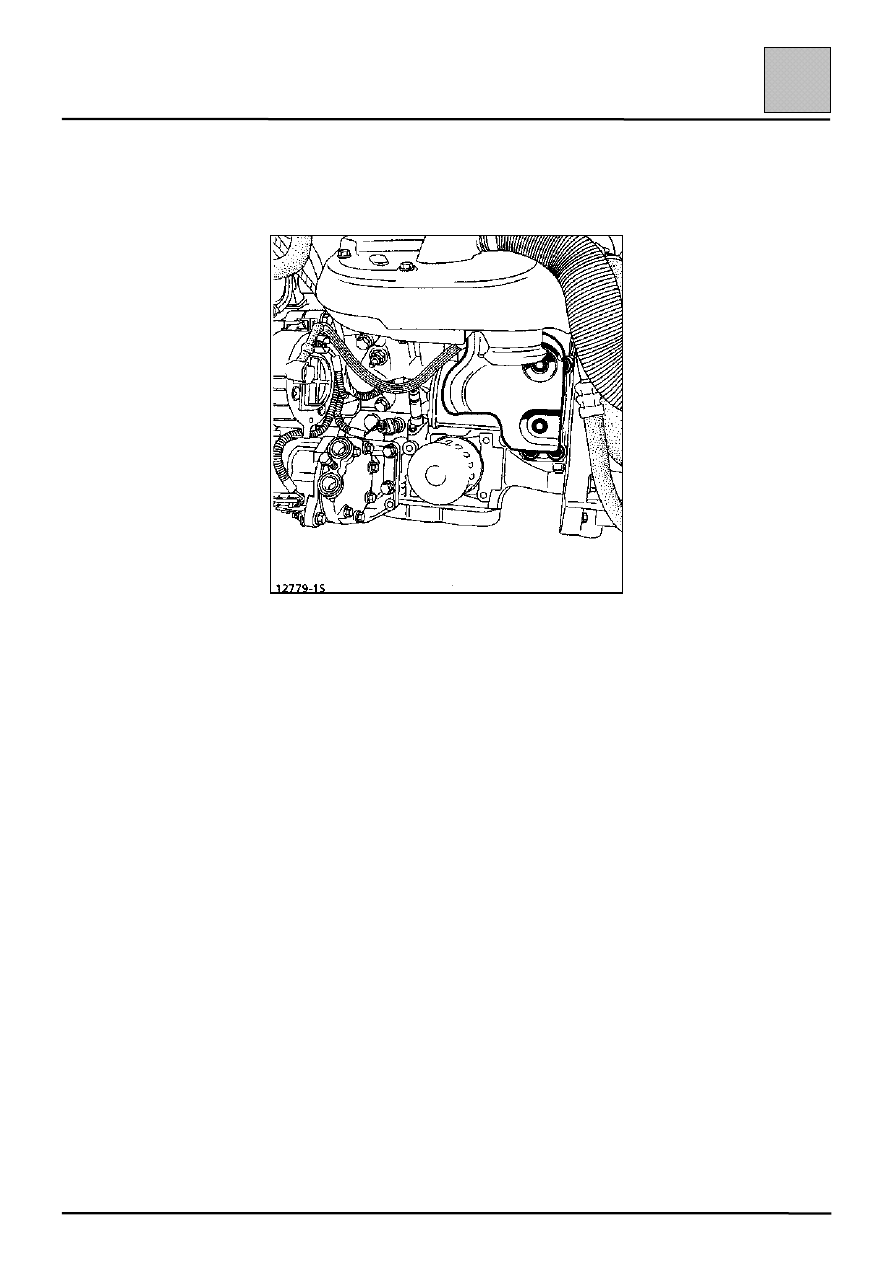

Снятие и установка стартера не представляют
сложности и производятся после снятия
масляного фильтра.

Доведите уровень масла в двигателе до нормы.

СИСТЕМА ЗАЖИГАНИЯ

Статическая система зажигания

17-1

17

Система зажигания управляется компьютером управления системами
впрыска и зажигания.

Порядок работы цилиндров: 1 – 6 – 3 – 5 – 2 – 4.

ОПИСАНИЕ СИСТЕМЫ

Система включает в себя:
– компьютер впрыска (с встроенным силовым каскадом зажигания);
– три катушки зажигания (1) с двумя выводами каждая;
– шесть свечей зажигания;
– датчик детонации.

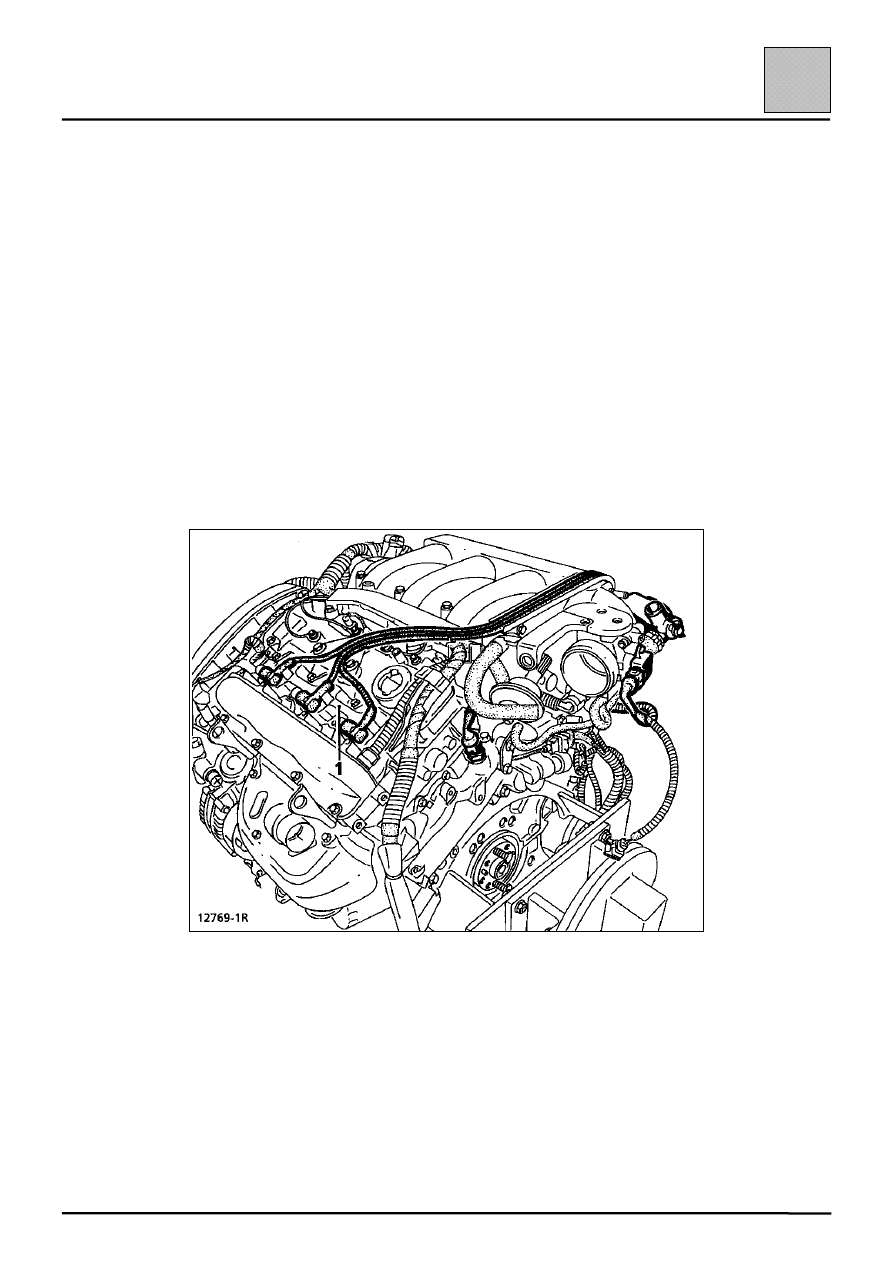

КАТУШКИ ЗАЖИГАНИЯ (1)

Три катушки объединены в один блок, установленный на крышке
передней головки блока цилиндров.

Катушки зажигания расположены над свечами зажигания передних
цилиндров.

С контакта 1 компьютера выдается управляющий сигнал на катушку
зажигания цилиндров 1 и 5.

С контакта 20 компьютера выдается управляющий сигнал на катушку
зажигания цилиндров 2 и 6.

С контакта 21 компьютера выдается управляющий сигнал на катушку
зажигания цилиндров 3 и 4.

СИСТЕМА ЗАЖИГАНИЯ

Статическая система зажигания

17-2

17

СВЕЧИ ЗАЖИГАНИЯ

BOSCH FR7 KDC

Зазор между электродами: 1,2 мм

Момент затяжки: 2,5-3 даН

""""м.

ПЕРЕДНИЕ ЦИЛИНДРЫ

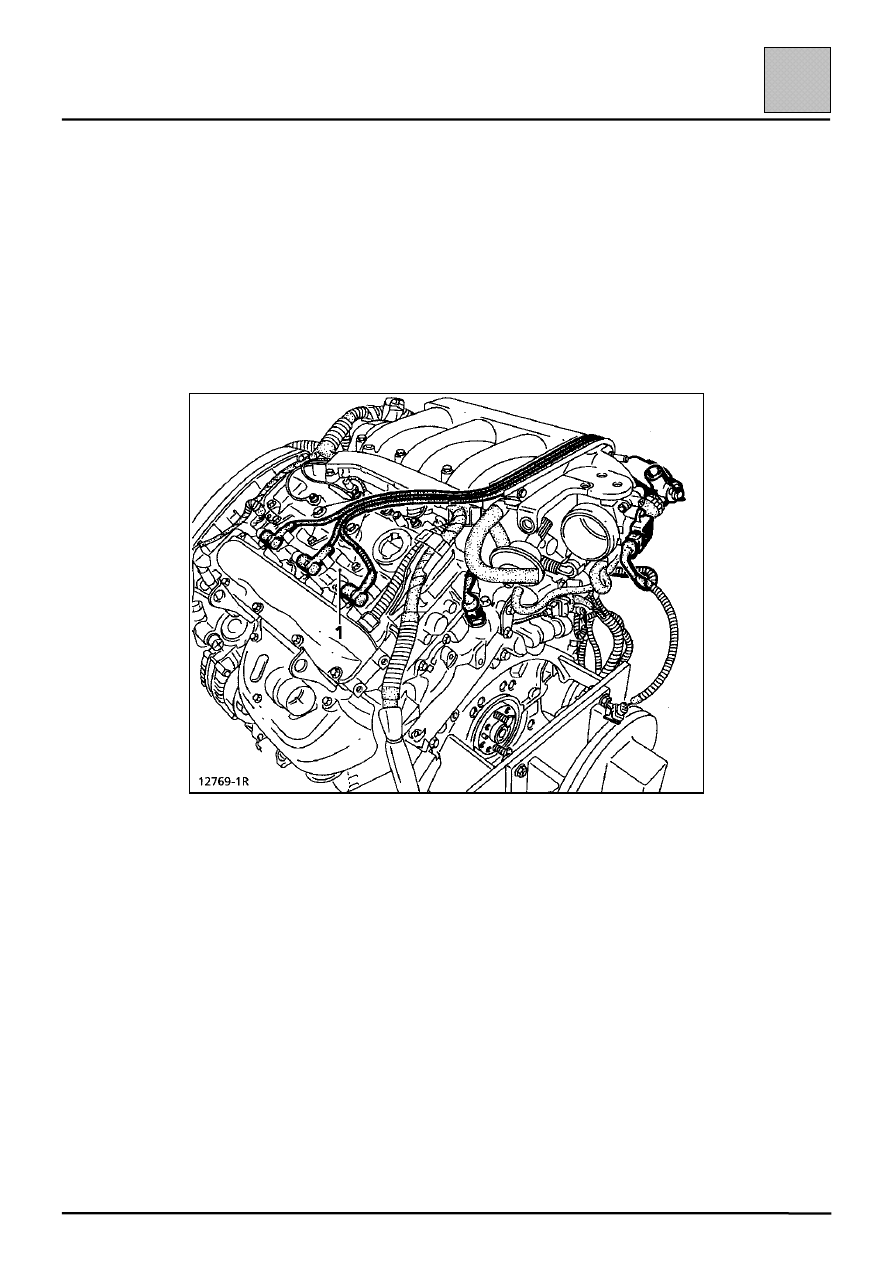

Свечи зажигания можно вывернуть после снятия верхней крышки
двигателя и катушек зажигания (1).
