ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-11

11

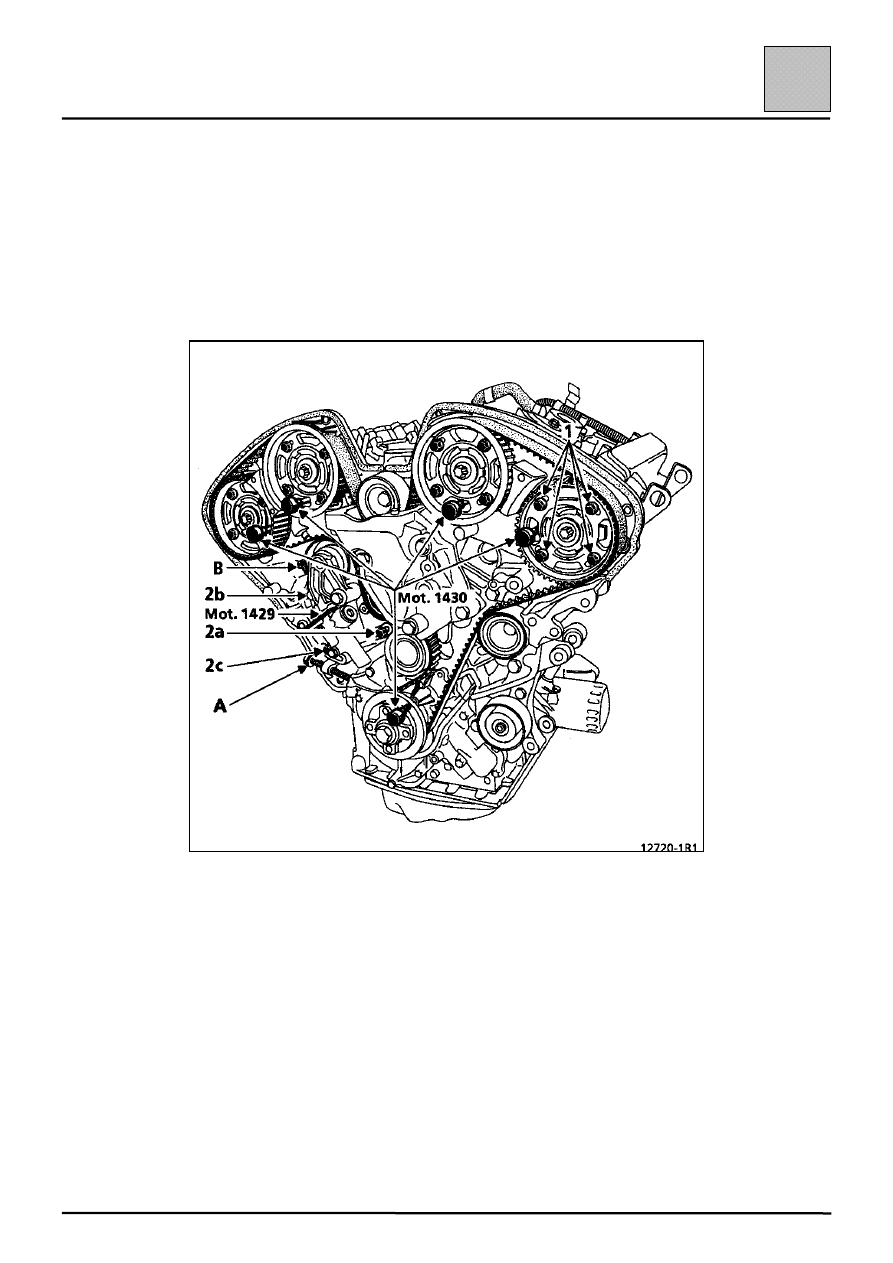

Снимите болт (В) и отрегулируйте положение болта (А) таким образом,
чтобы обеспечить скольжение приспособления Mot. 1429 без зазора.

Подождите по крайней мере одну минуту (время срабатывания успокоителя
динамического натяжителя).

Проверьте скольжение приспособления Mot. 1429, затем снимите его.

Затяните моментом 2,5 даН

""""м болты (2а), затем (2b) и (2с).

Снимите болт (А).

Затяните болты (1) зубчатых шкивов распределительных валов моментом
1 даН

""""м.

Выньте установочный штифт из зубчатого шкива коленчатого вала.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-12

11

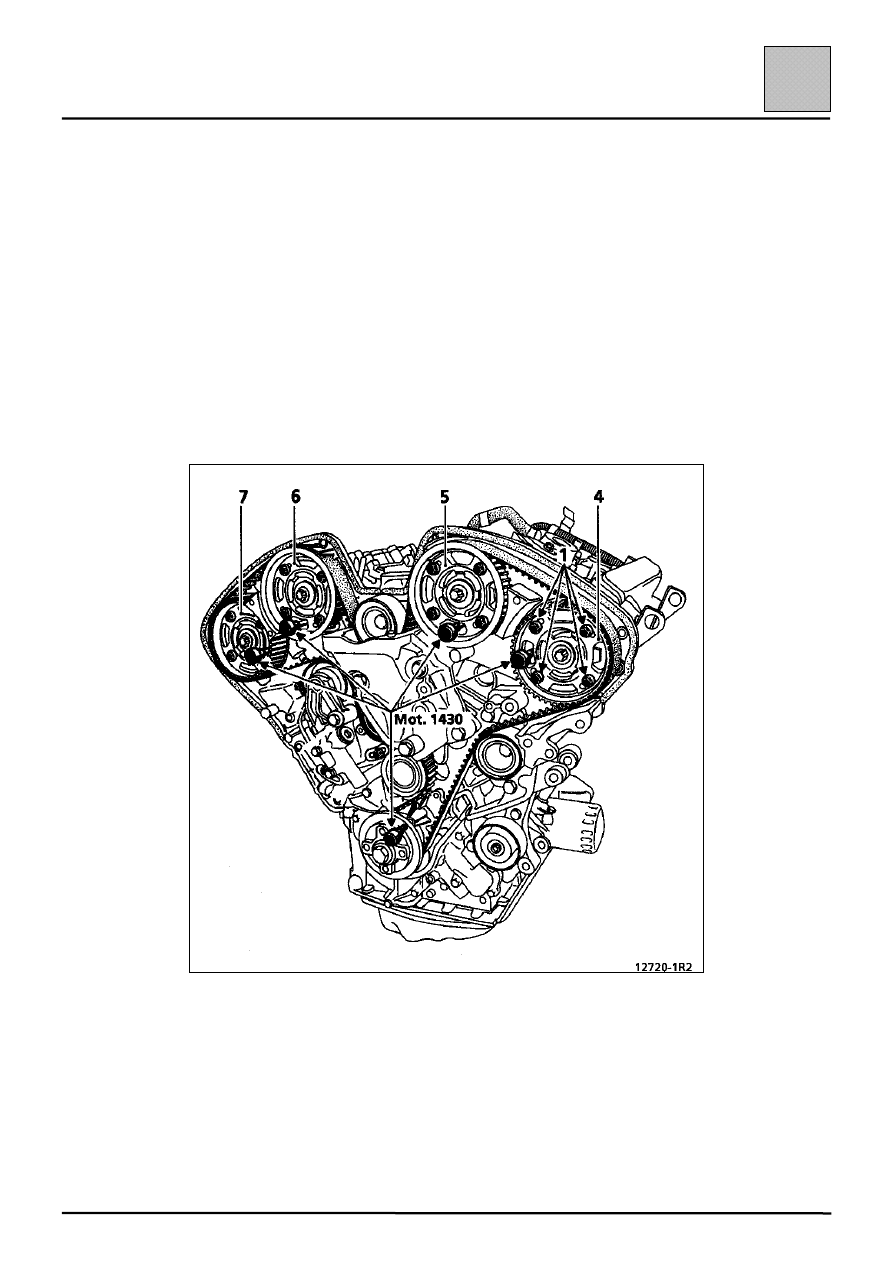

Проверните коленчатый вал по направлению его вращения на два
оборота.

Заблокируйте при помощи штифтов Mot. 1430 в следующем порядке:
– зубчатый шкив коленчатого вала;
– зубчатые шкивы распределительных валов (4), (5), (6) и (7).

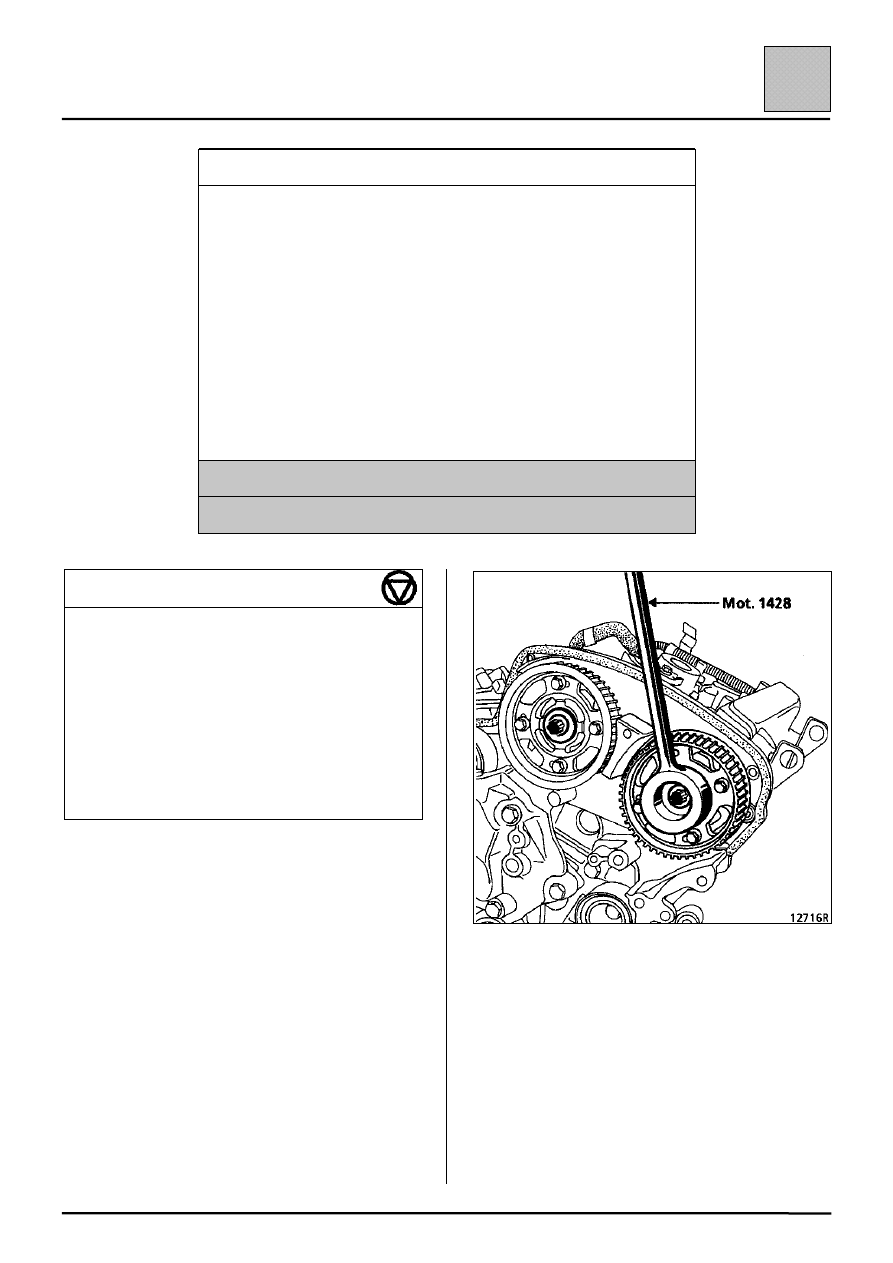

ВНИМАНИЕ:

# Если штифт Mot. 1430 входит в паз, отверните на 45! болты (1)

крепления зубчатого шкива распределительного вала.

# Если штифт Mot. 1430 не входит в паз, установить штифты в

зубчатые шкивы распределительных валов станет легче, если
отвернуть болты (1) на 45

! и повернуть ступицы распределительных

валов при помощи приспособления Mot. 1428.

Затяните болты (1) моментом 1 даН

""""м, начав с зубчатого шкива (4),

затем (5), (6) и (7).

Извлеките штифты Mot. 1430 из зубчатых шкивов распределительных
валов и коленчатого вала.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-13

11

ПРОВЕРКА УСТАНОВКИ ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ

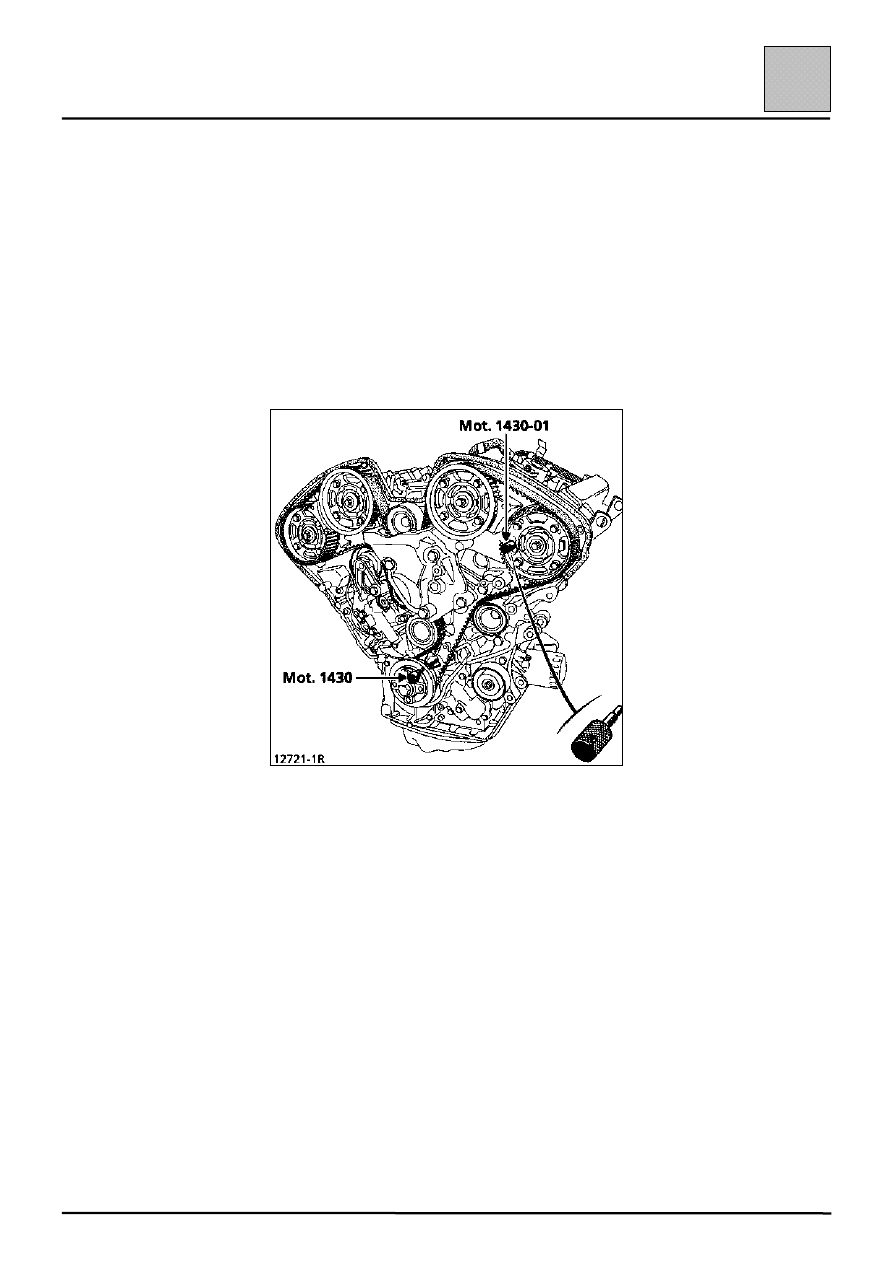

Проверните коленчатый вал на два оборота.

Заблокируйте штифтом Mot. 1430 зубчатый шкив
коленчатого вала.

Проверьте, что штифт для проверки установки
зубчатых шкивов Mot. 1430-01 легко входит в
отверстия для штифтов в головке блока
цилиндров до упора в зубчатые шкивы
распределительных валов.

В противном случае повторите операцию
установки ремня привода газораспреде-
лительного механизма.

Выньте установочный штифт из зубчатого шкива
коленчатого вала.

Установка производится в порядке, обратном
снятию.

Отрегулируйте ограничитель хода при помощи
приспособления Mot. 1289-02 (см. Раздел 10 –
«Двигатель – Коробка передач»).

Установите ремень привода вспомогательного
оборудования (см. Раздел 07 – «Натяжение
ремня привода вспомогательного
оборудования»).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-14

11

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения приводного
ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления ступицы
распределительного вала

8

Болт крепления зубчатого шкива
распределительного вала

1

Болт крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления шкива коленчатого
вала

2,5

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг радиатора.

Снимите:
– ремень привода газораспределительного

механизма (см. Раздел 11 – «Ремень
привода газораспределительного
механизма»);

– штифты для установки зубчатых шкивов

распределительных и коленчатого валов;

– узлы зубчатый шкив – ступица распредели-

тельного вала, заблокировав ступицы при
помощи приспособления Mot. 1428.
