ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-15

11

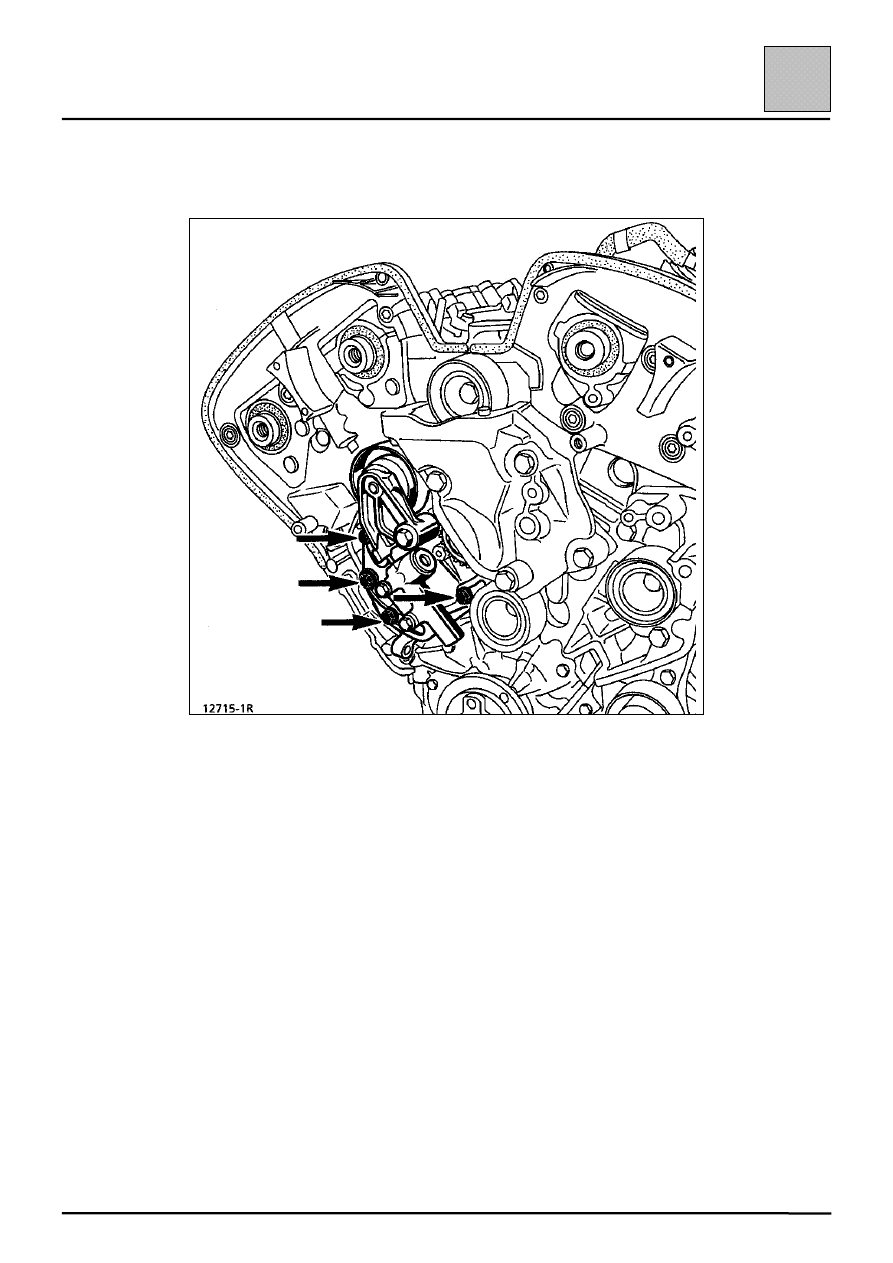

Снимите:
–

динамический натяжитель;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-16

11

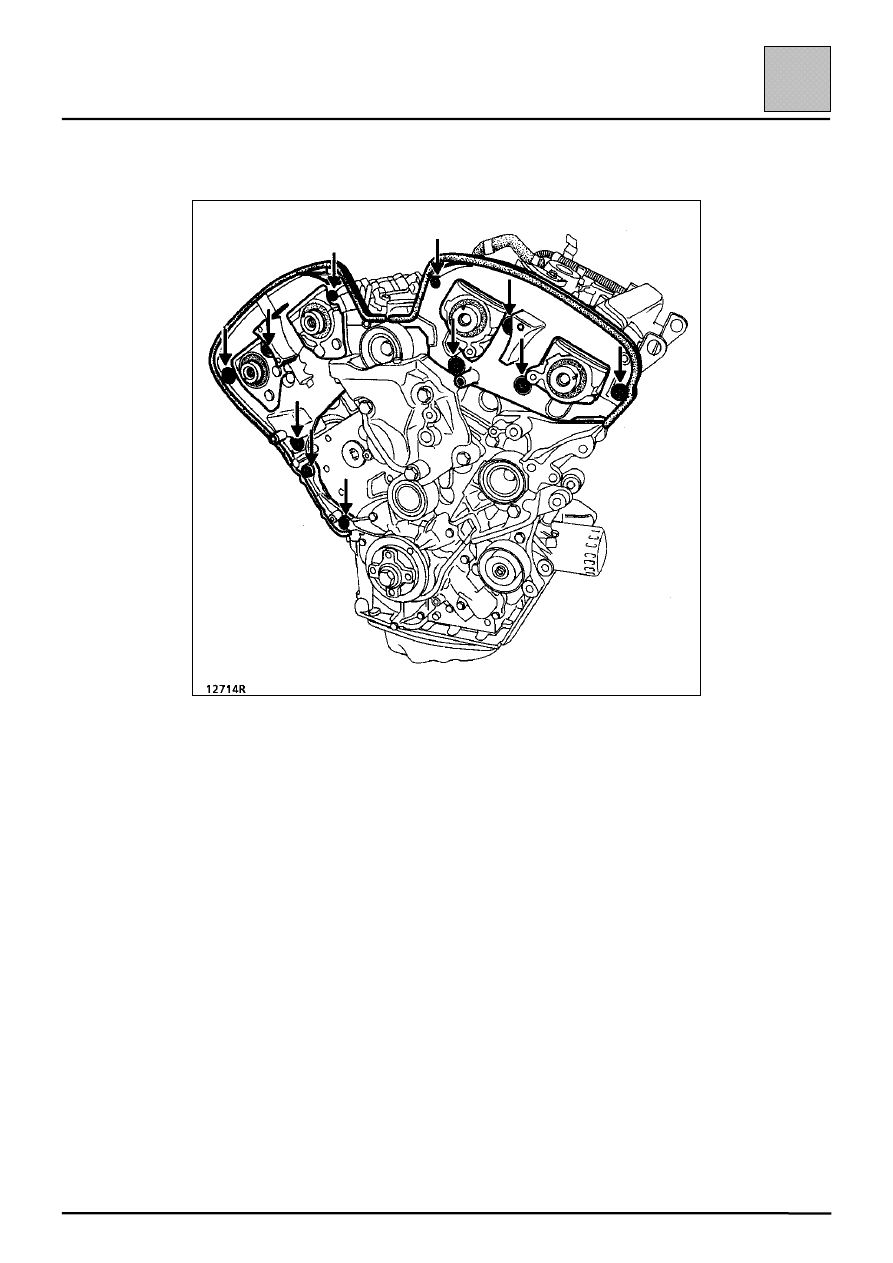

– внутренние кожухи привода газораспределительного механизма;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-17

11

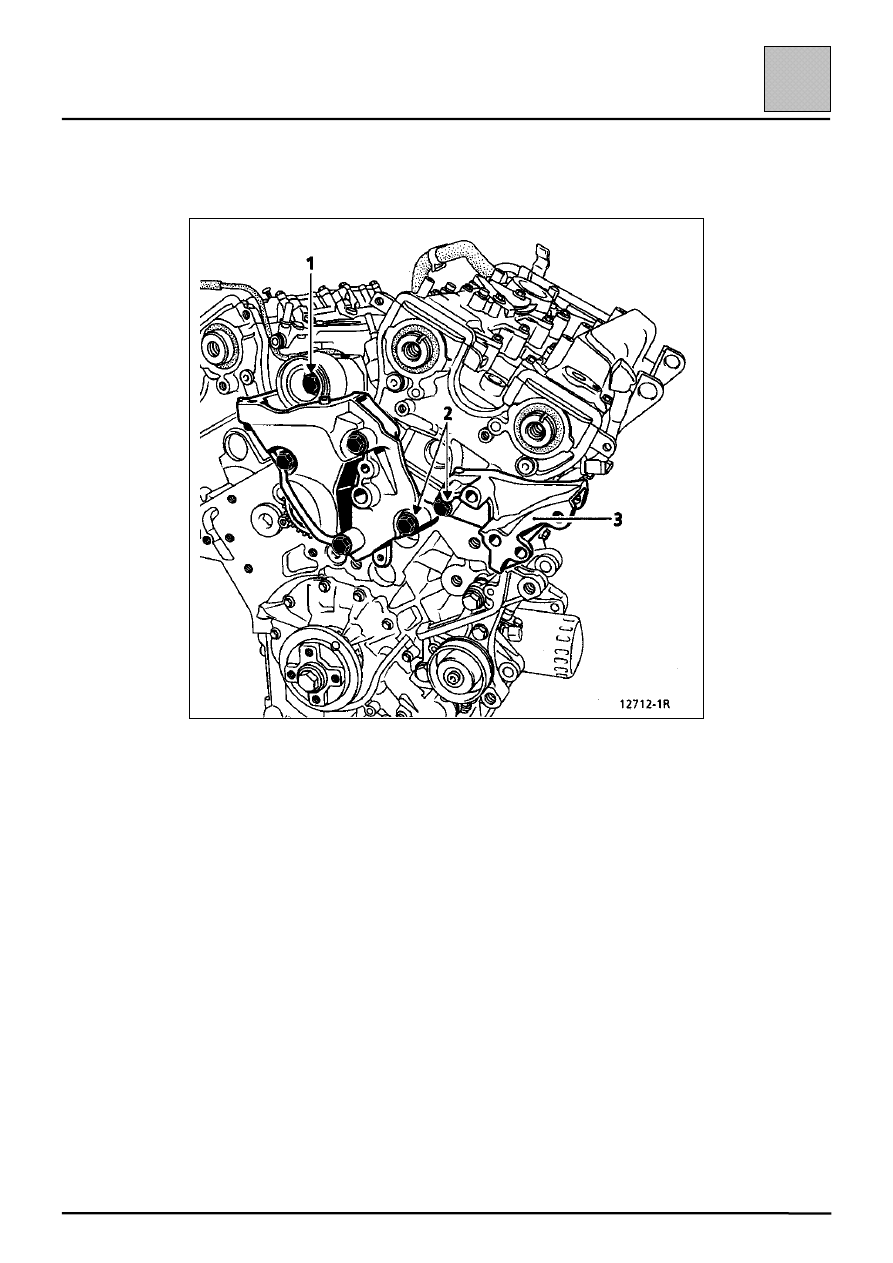

– обводной ролик (1);
– болты (2) и отведите в сторону кронштейн (3).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-18

11

Установите опору двигателя и снимите
приспособление для поддержания двигателя.

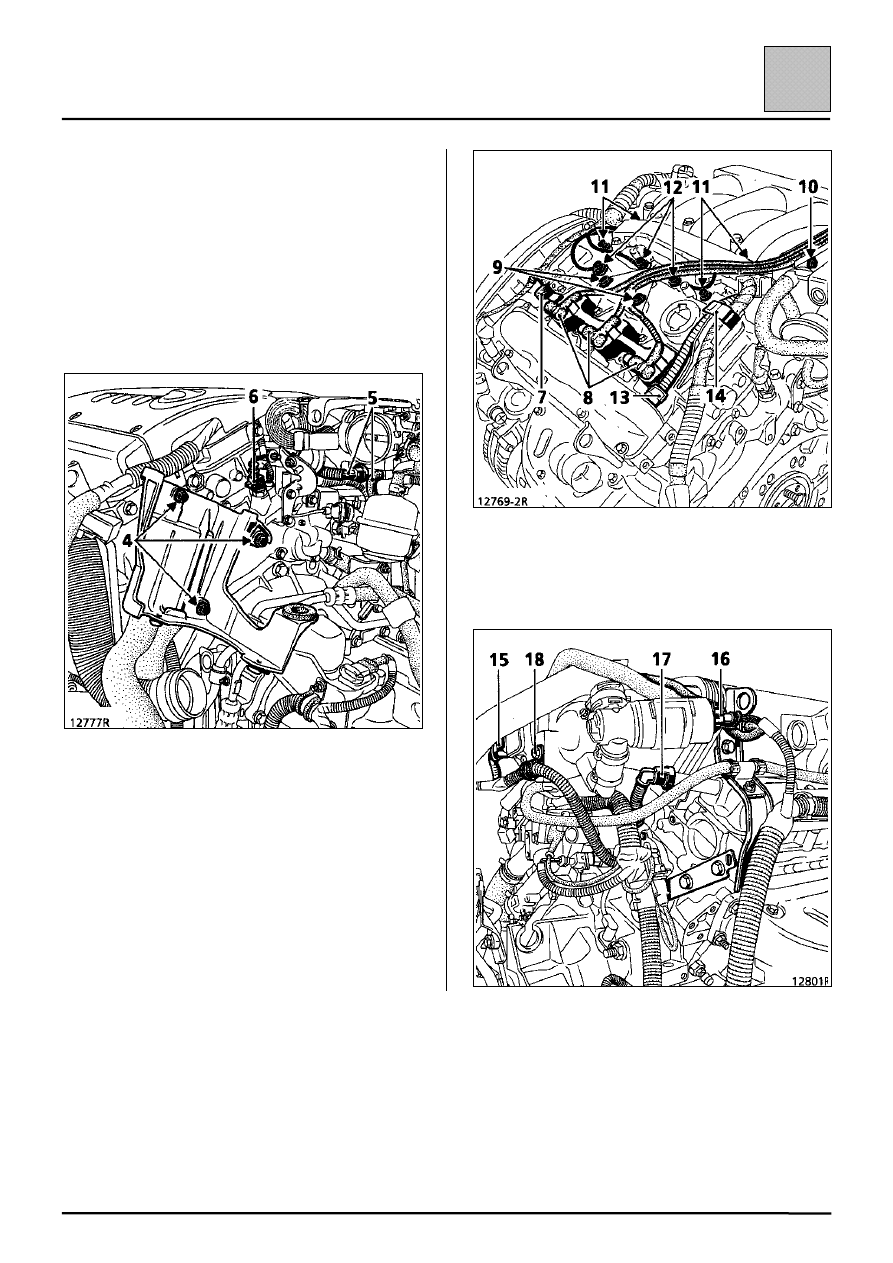

Снимите:
– приемную трубу системы выпуска

отработавших газов;

– воздушный фильтр в сборе;
– трос привода дроссельной заслонки и рычаг

пневмопривода круиз-контроля;

– вакуумную трубку усилителя тормозов;
– болты крепления фильтра в местах (4);
– трубки (5) и разъем (6);

– разъем (7);
– высоковольтные провода (8) с катушек

зажигания и отведите их в сторону;

– болты (9) и (10) и снимите кронштейны;
– крепления проводов (11);
– массовые провода (12);
– трубку (13) и отсоедините гибкую

изолирующую трубку для проводов в месте
(14);

– разъемы (15) и (16) и трубку (17);
– фланец (18);
– кронштейн (19).
