ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-3

11

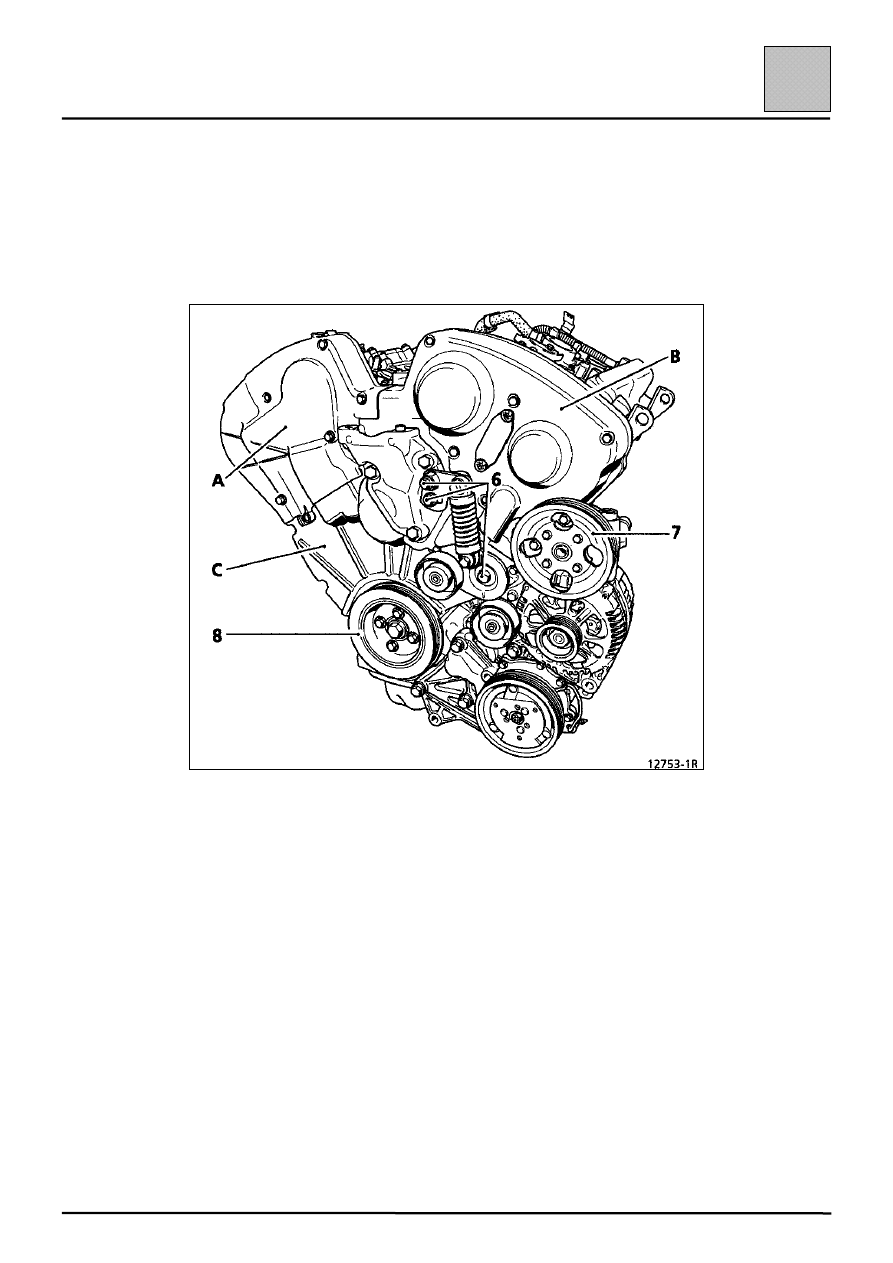

Снимите:
– динамический натяжитель ремня привода вспомогательного

оборудования в местах (6);

– шкив (7) насоса гидроусилителя рулевого управления;
– крышки (А) и (В) привода газораспределительного механизма;
– шкив (8) коленчатого вала двигателя;
– нижнюю крышку (С) привода газораспределительного механизма;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-4

11

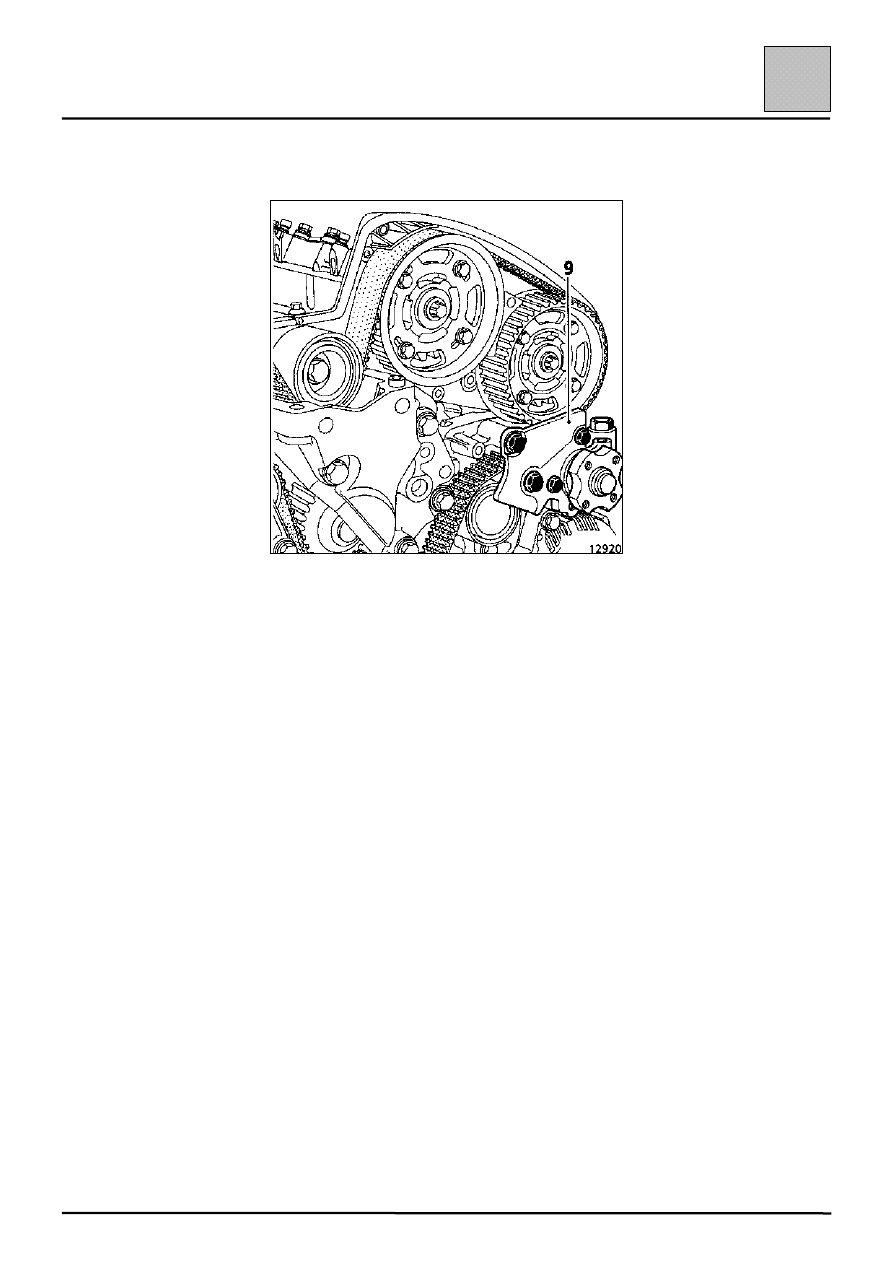

– крышку из  листовой стали (9).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-5

11

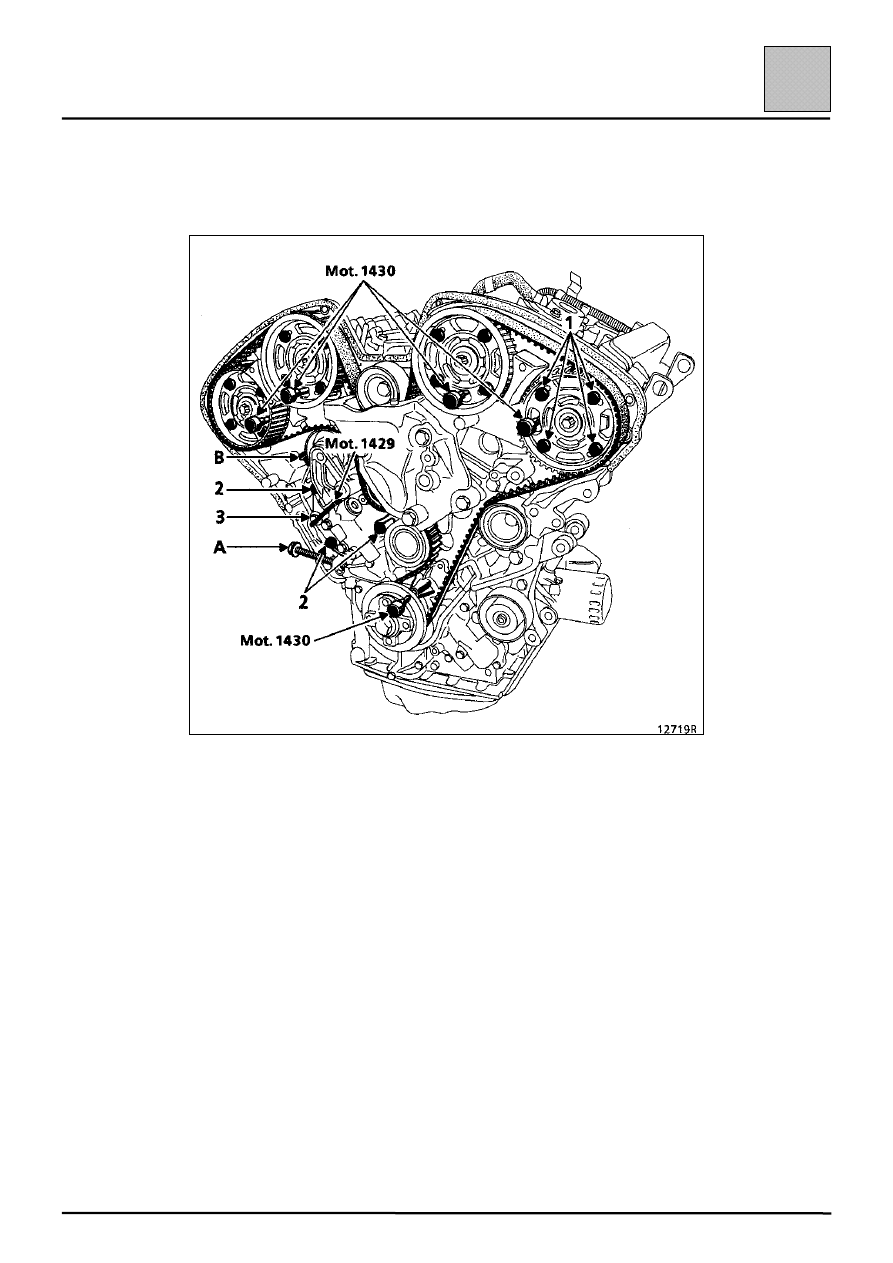

Проверните коленчатый вал по направлению вращения для того, чтобы
заблокировать зубчатые шкивы коленчатого вала и распределительных
валов штифтами Mot. 1430.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-6

11

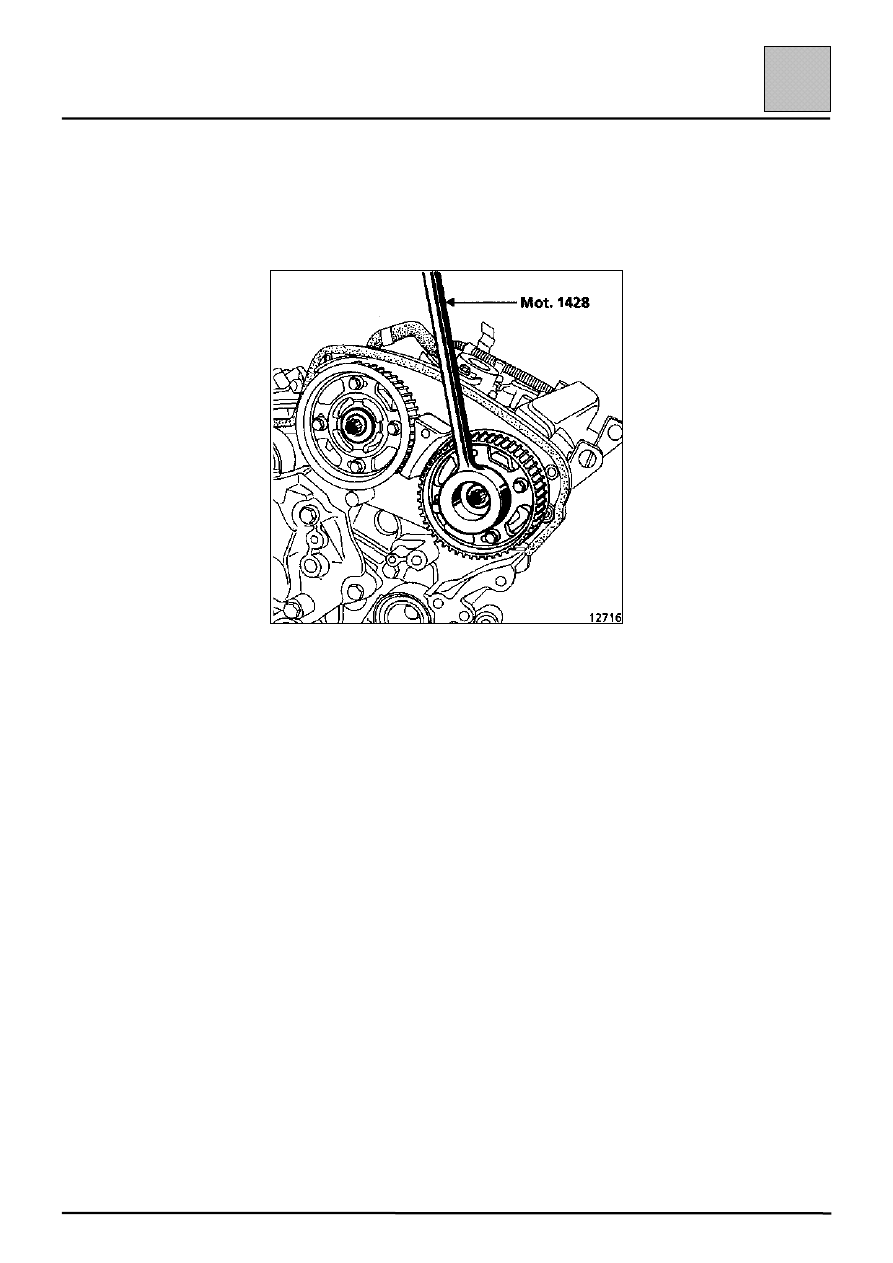

Для этого отпустите болты крепления зубчатых
шкивов распределительных валов (1) и
поверните ступицы распределительных валов с
помощью приспособления Mot. 1428, чтобы
облегчить установку штифтов.

Установите болт (А) М8 длиной 75 мм и
заверните его до упора.

Отпустите болты (2).

Болт (3) должен оставаться завернутым.

Установите:
– приспособление Mot. 1429, отвернув при

необходимости болт (А);

– болт (В) М8 длиной 35 мм и заверните его до

упора.

Затяните болт (В) до фиксации приспособления
Mot. 1429.

Отверните болт (А) для того, чтобы ослабить
ремень привода газораспределительного
механизма.

Снимите ремень привода
газораспределительного механизма.
