СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка боковин кузова

71-8

71

C

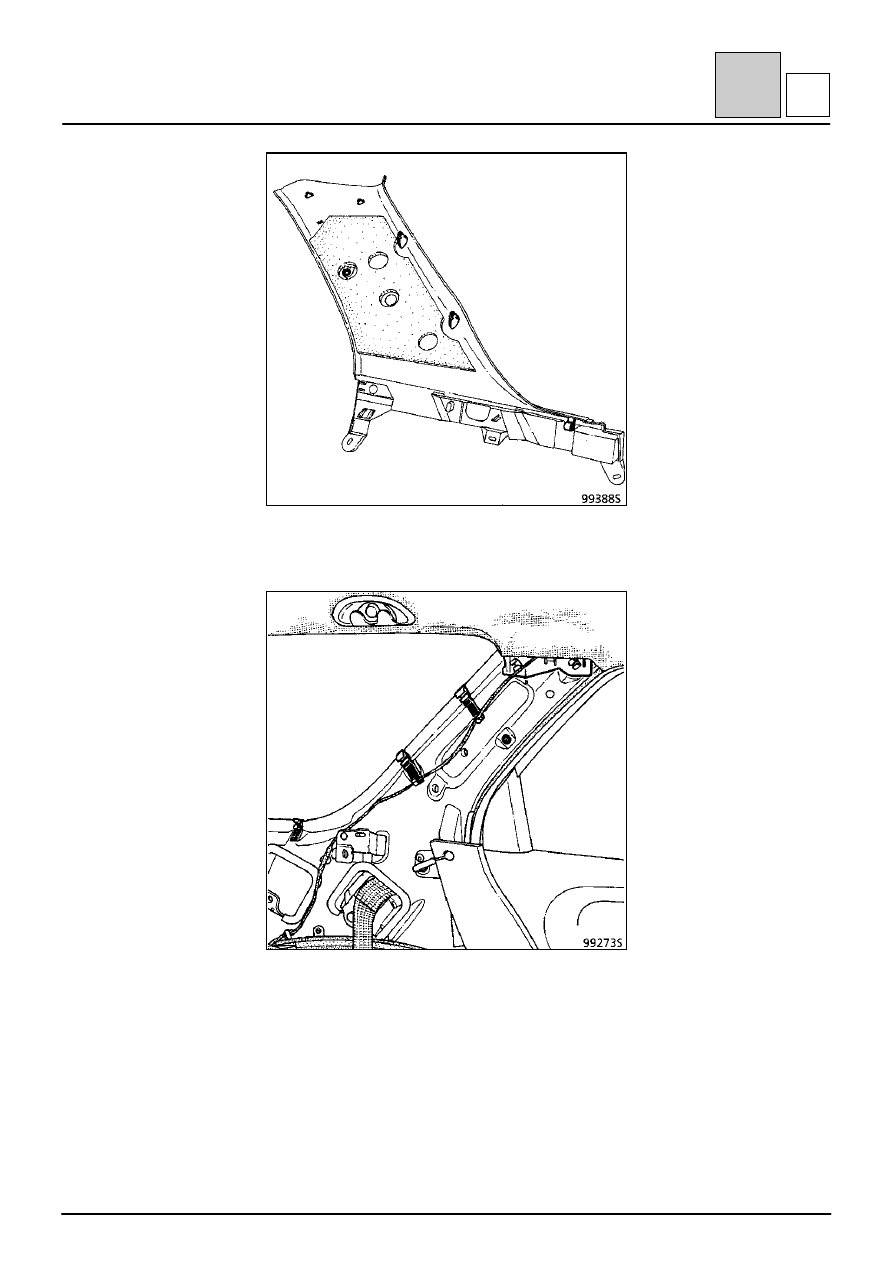

Снимите облицовку боковины, отсоединив ее от
фиксаторов.

Расположение фиксаторов крепления облицовки
боковины.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка колесной арки

71-9

71

D

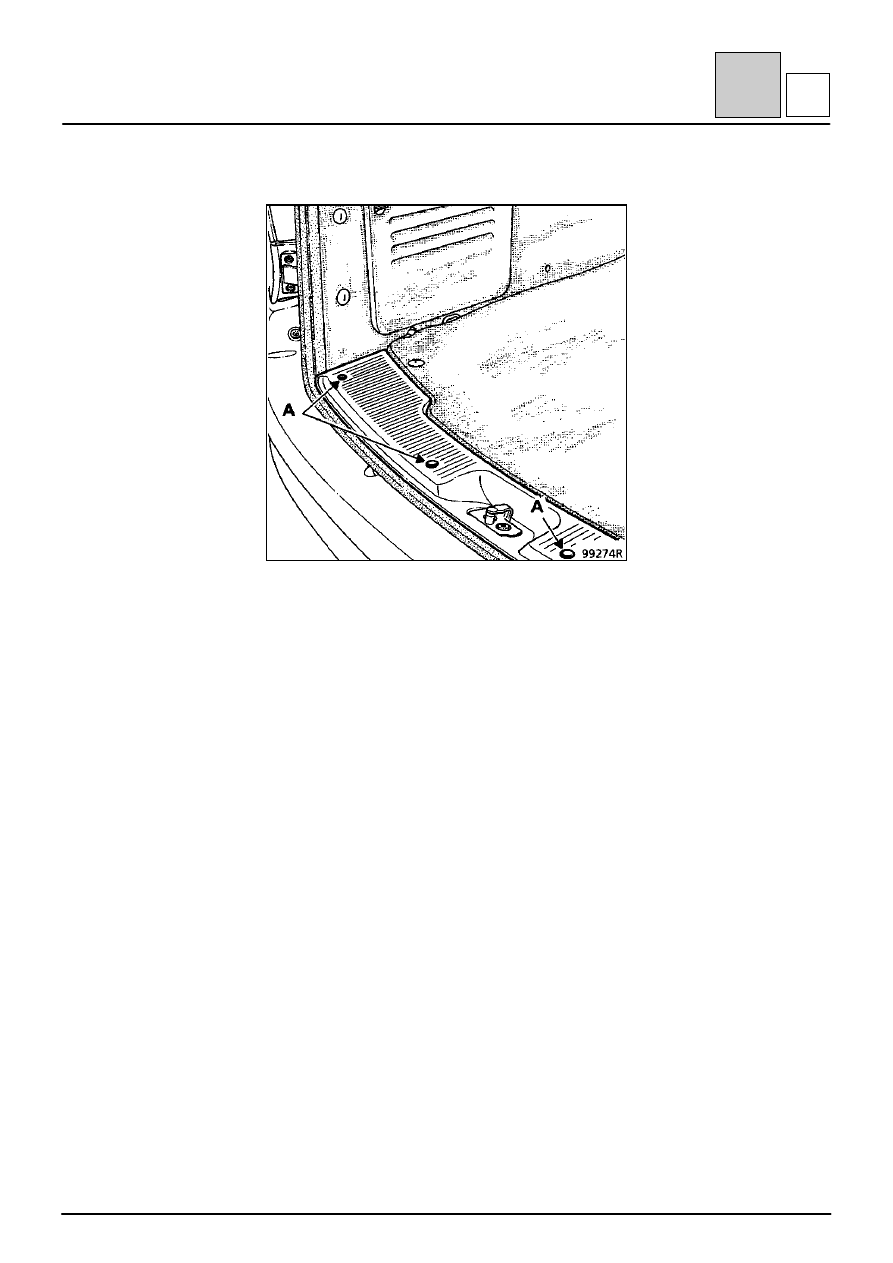

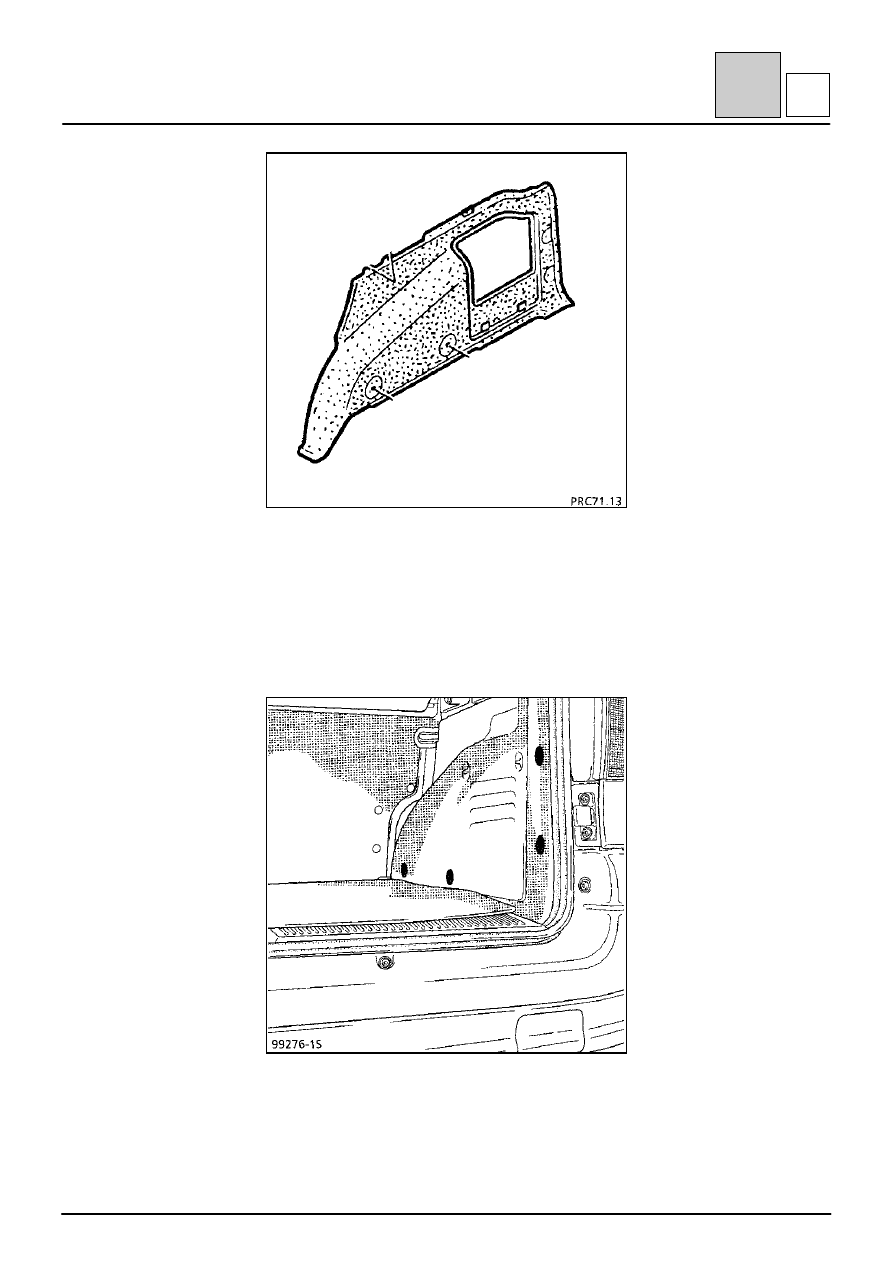

СНЯТИЕ

Снимите:
– облицовку задней поперечины крыши,
– заднюю часть облицовки боковины кузова (см.

операцию 71 С),

– облицовку стойки проема задней двери (см.

71 С),

– облицовку нижней задней поперечины кузова.

Отверните:
– два винта крепления облицовки колесной арки,
– четыре резьбовых фиксатора облицовки.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка порожка багажного отделения

71-10

71

E

СНЯТИЕ

Снимите:
– четыре заглушки (А).
– четыре винта крепления облицовки.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Коврик багажного отделения

71-11

71

F

Схема выполнения вырезов в пористом коврике багажного отделения при замене кузова автомобиля в 5-
местном варианте (размеры в мм).

Передняя часть

автомобиля
