Renault Laguna I. Руководство - часть 374

СНЯТИЕ И УСТАНОВКА ОБИВОК НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

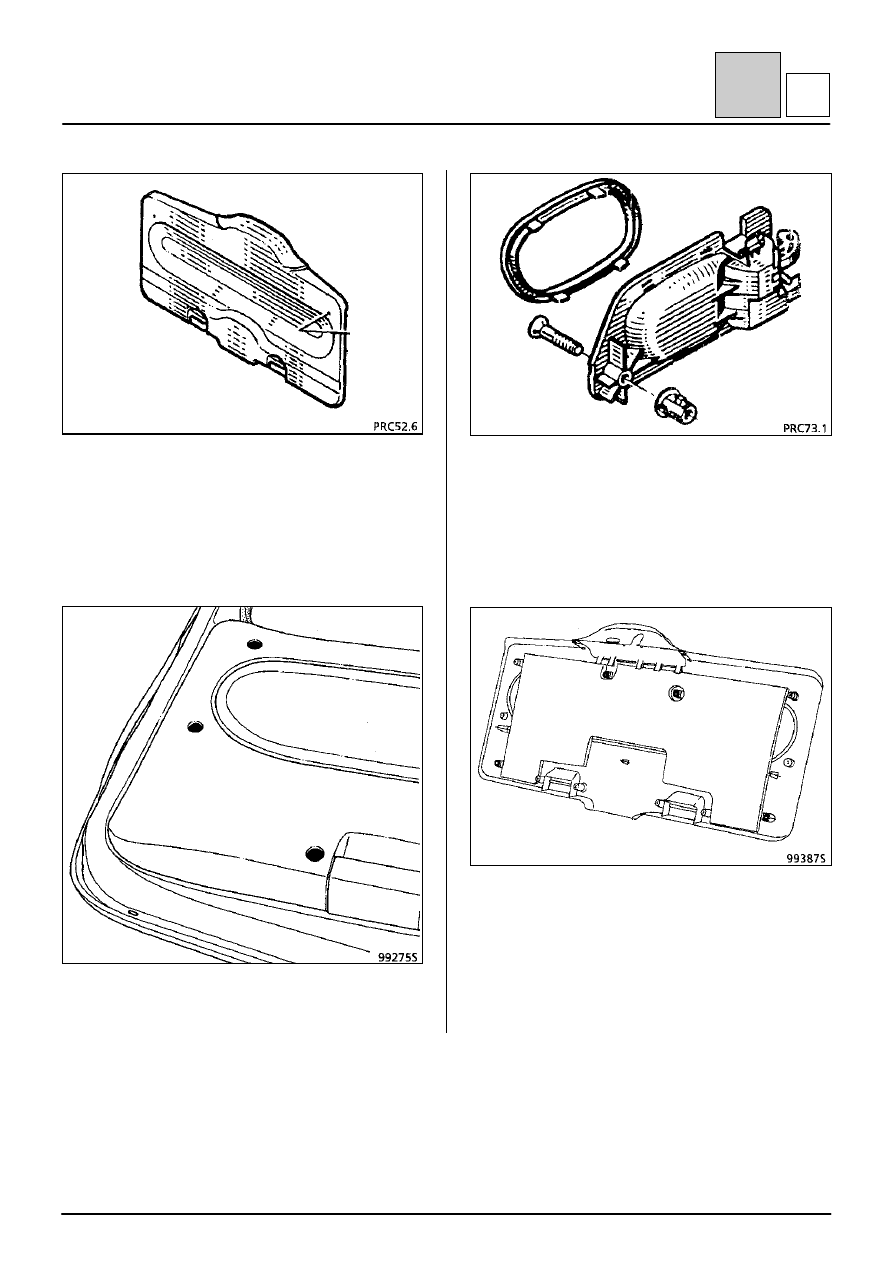

Обивка двери задка

73-1

7

3

A

СНЯТИЕ

Снимите:
– десять заглушек винтов крепления обивки.
– десять винтов «торкс» на 20.

При отсоединении обивки от фиксаторов снимите
декоративную рамку ручки двери.

Расположение фиксаторов крепления обивки
двери задка.

СНЯТИЕ И УСТАНОВКА ЗАДНИХ ПОЛОК

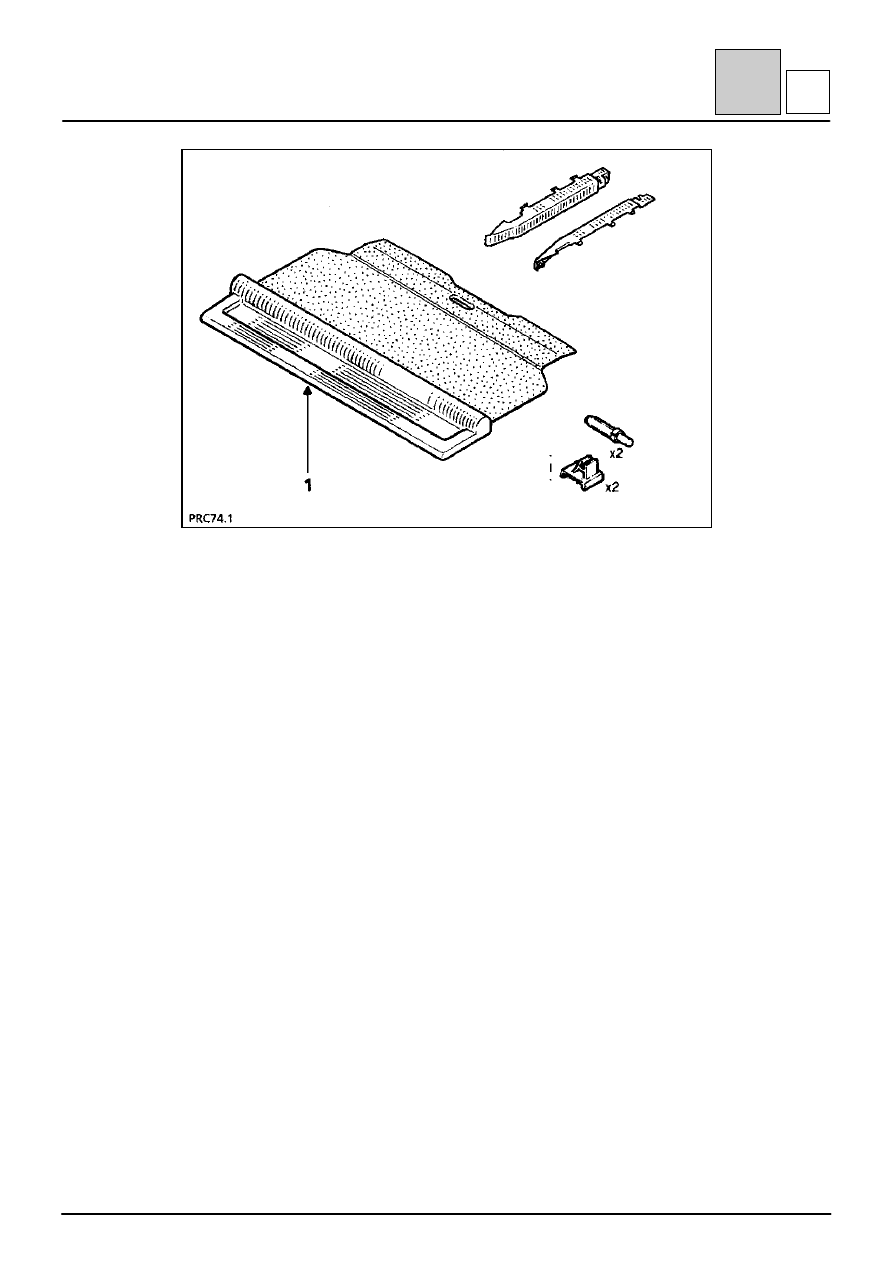

Крышка багажного отделения

74-1

74

A

1 – Крышка багажного отделения
2 – Фиксатора
3 – Кронштейн фиксатора

СНЯТИЕ И УСТАНОВКА ОБИВКИ

ЗАДНИХ СИДЕНИЙ

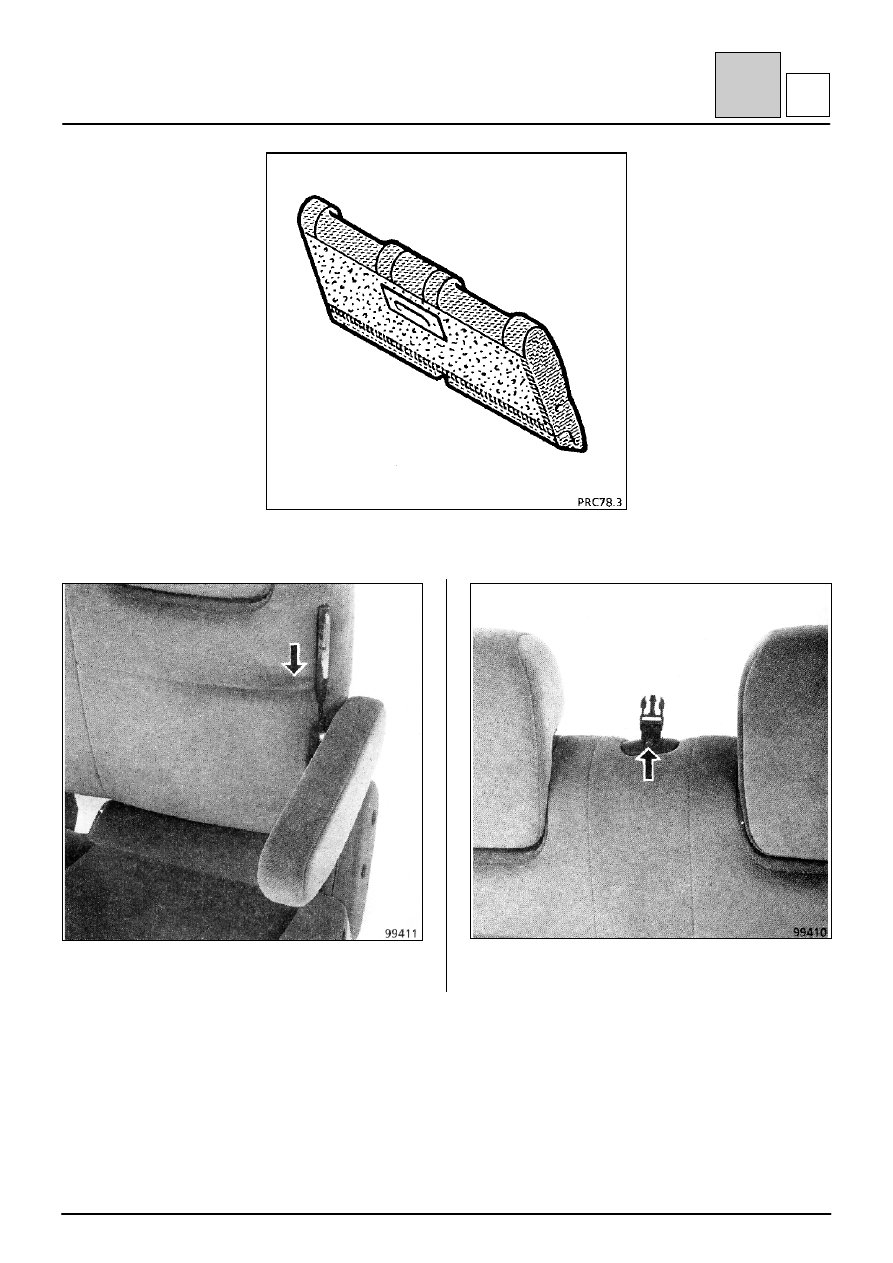

Обивка спинки детского сиденья

78-1

78

A

СНЯТИЕ

Снимите подлокотники, сняв шпильки их
крепления.

Снимите верхний ремень крепления спинки,
отвернув винт «торкс» на 20.

СНЯТИЕ И УСТАНОВКА ОБИВКИ

ЗАДНИХ СИДЕНИЙ

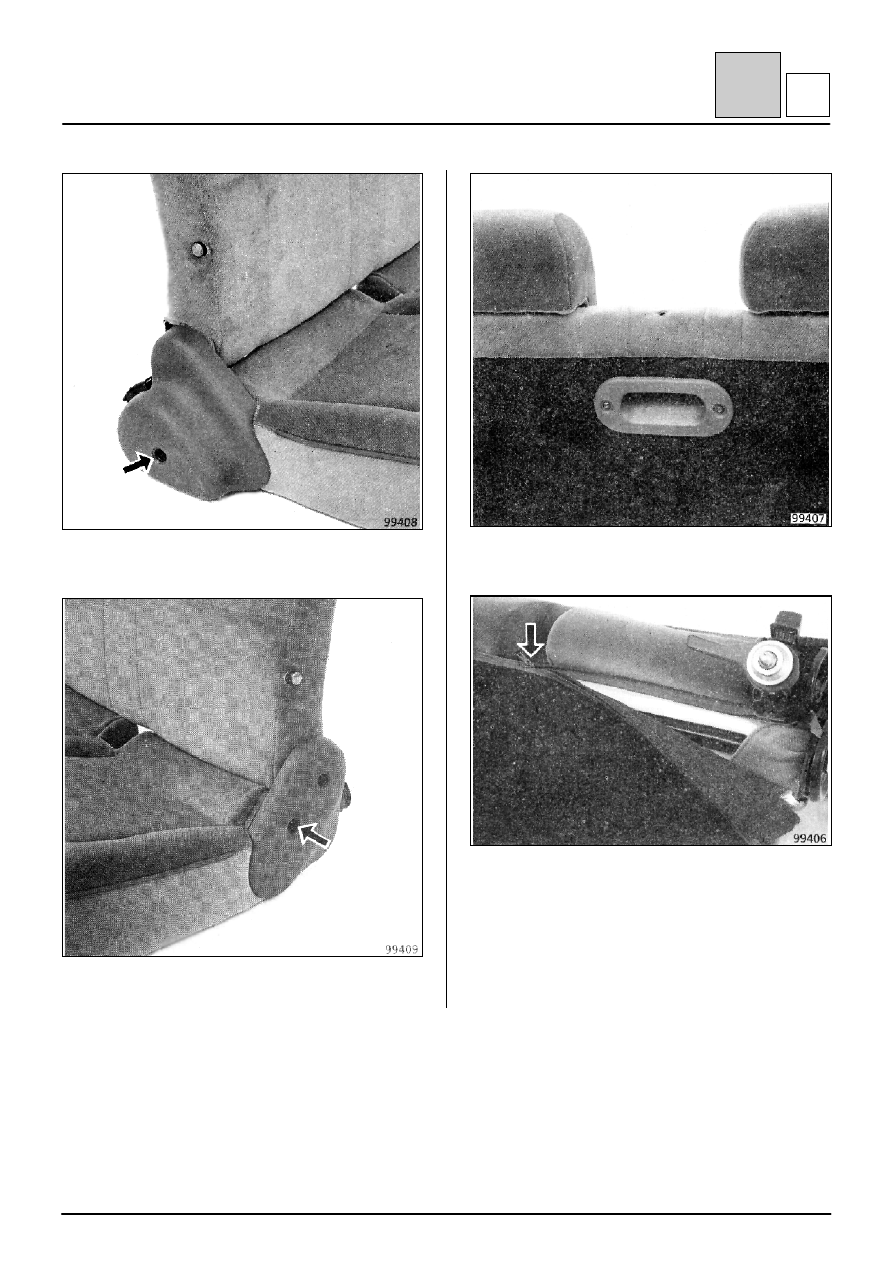

Обивка спинки детского сиденья

78-2

78

A

Снимите правую боковую облицовку, отвернув
винт «торкс» на 20.

Снимите левую боковую облицовку, отвернув винт
«торкс» на 20.

Снимите ручку для переноски на задней стороне
спинки, отвернув винты «торкс» на 20.

Отстегните застежку «молния» на задней стороне
спинки сиденья.
